利用GPRS DTU和D2D服务实现组态王软件远程操作PLC

2015-02-10

分享到:
{}

注:本文PLC以:西门子S7-200PCL为例

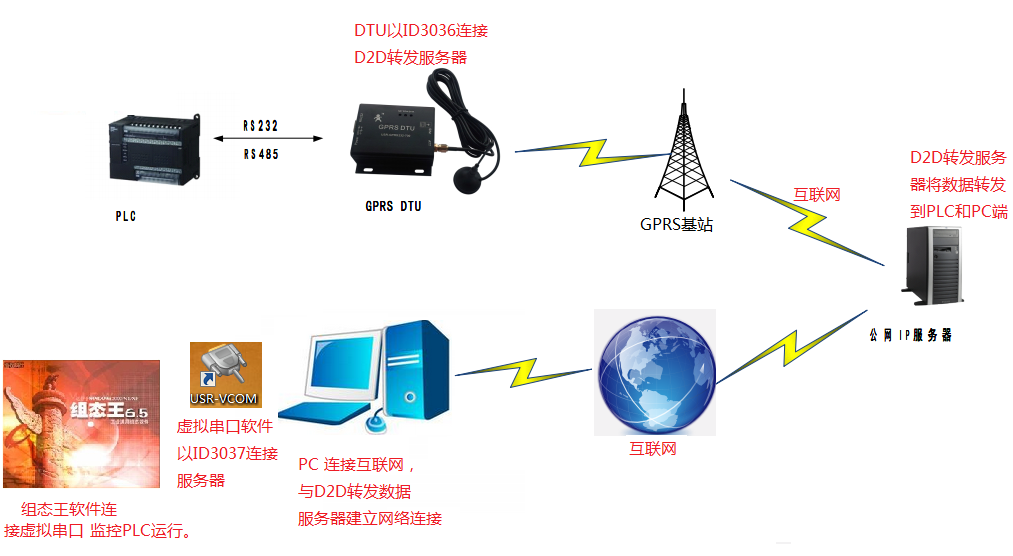

通讯示意图:


1:由于用户没有公网IP,需要使用D2D服务器转发,本文以ID:3036和3037为例。(D2D服务介绍:http://www.usr.cn/Faq/131.html)

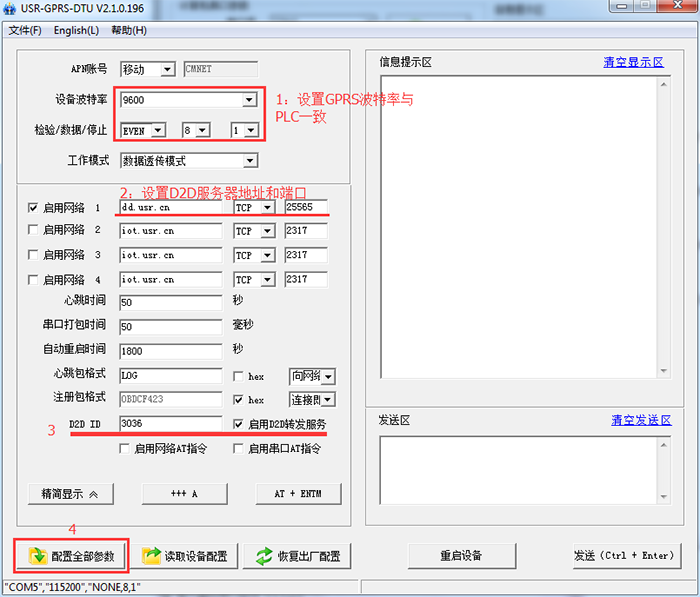

2:GPRS设置参数:设置IP地址端口和验证ID之后,设置验证ID为3036.还需要设置GPRS串口连接的PLC的串口的串口参数为9600 E 8 1.

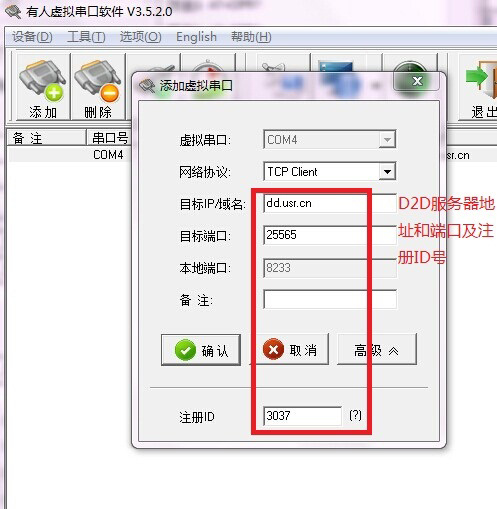

3:虚拟串口软件设置:连接D2D服务器,连接ID为3037

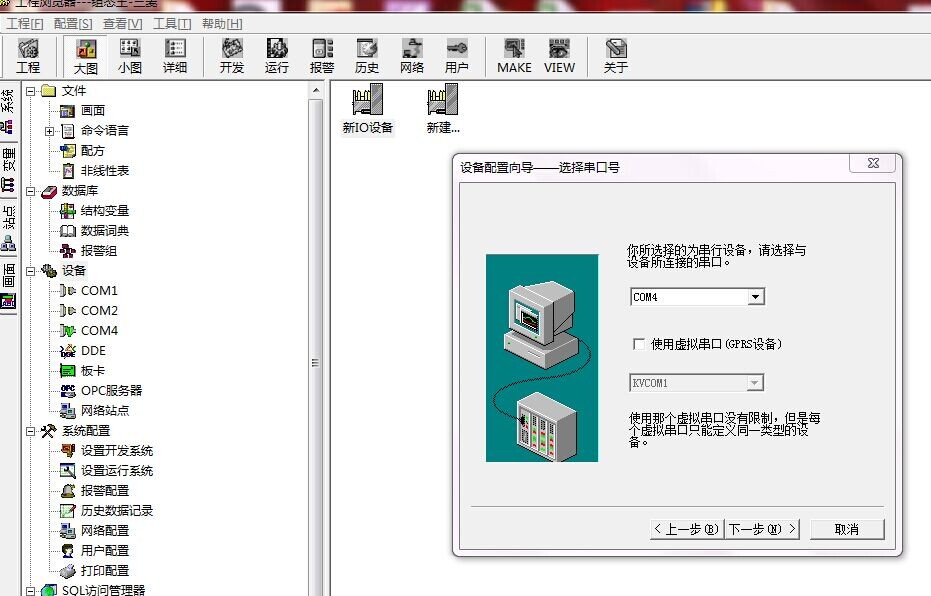

4:组态王软件连接虚拟串口com4.

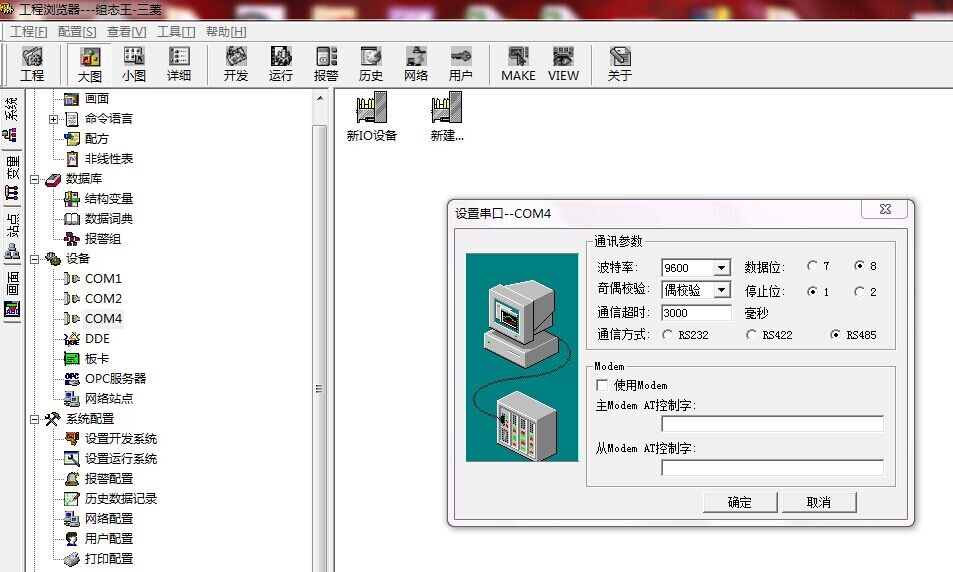

5:选择组态王与PLC通信波特率。

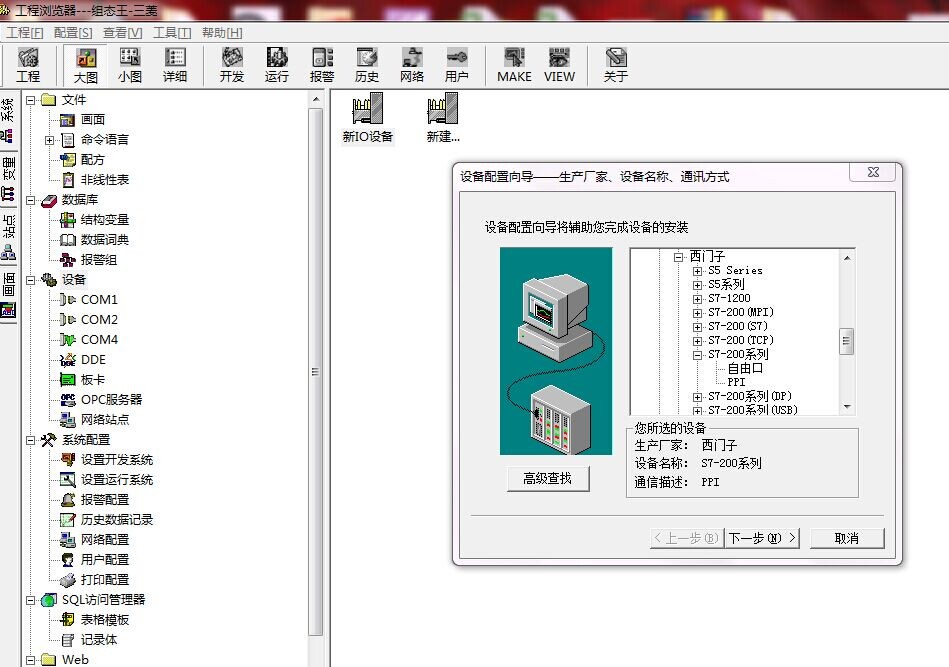

6:选择PLC类型。

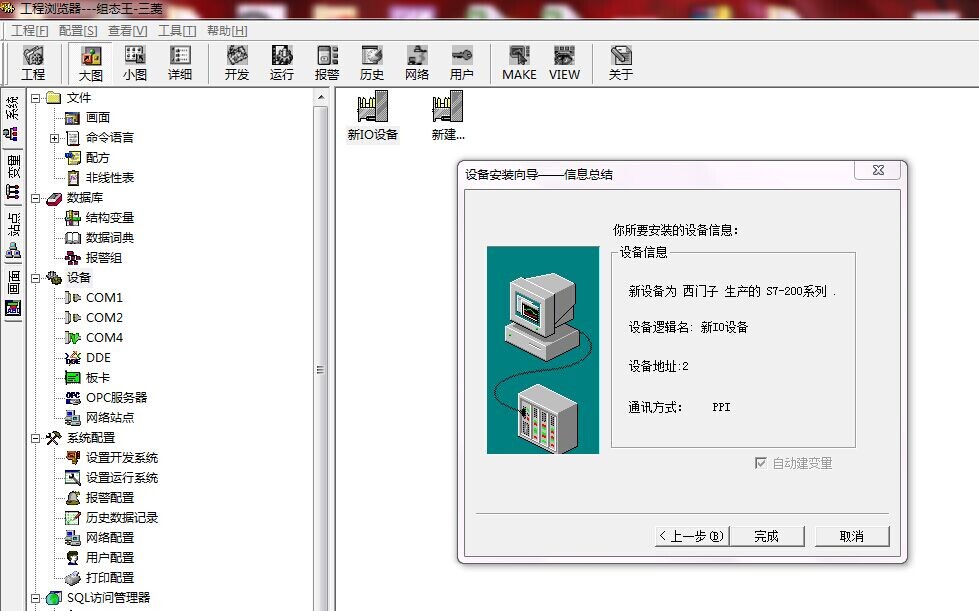

7:通信方式为PPI,设备地址为2.

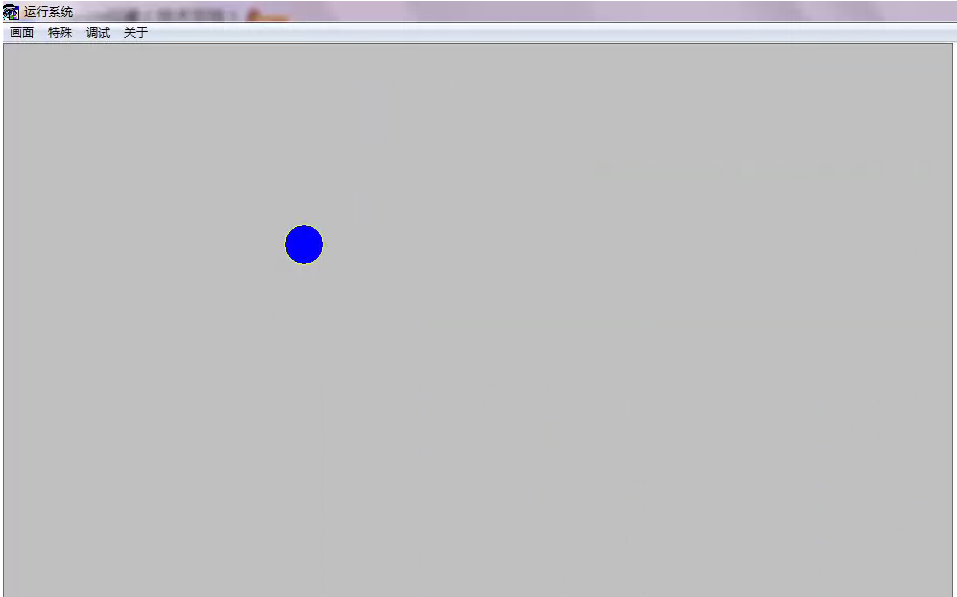

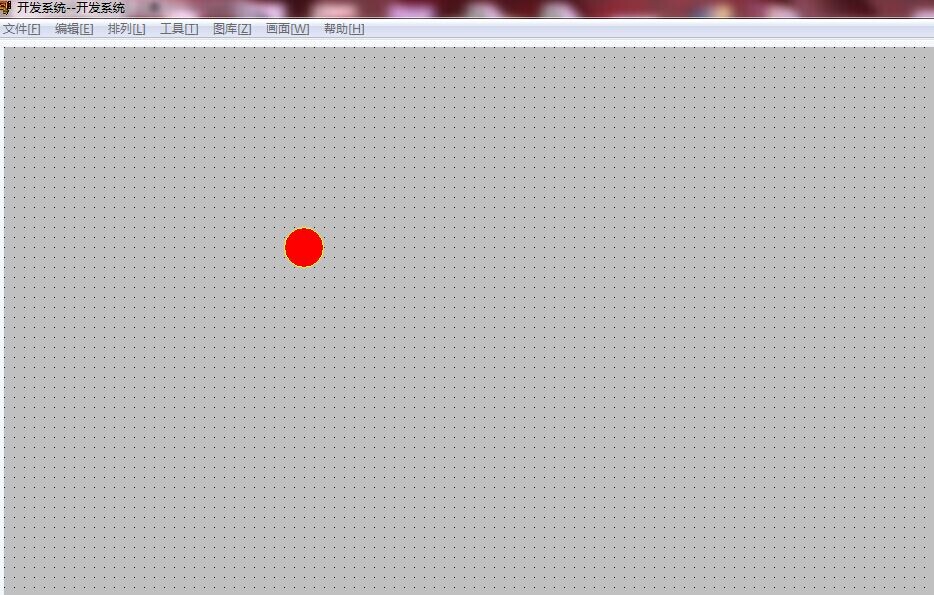

8:组态界面。组态界面显示红色为,数据没有传到电脑端。

9:显示绿色为数据可以传输过来。

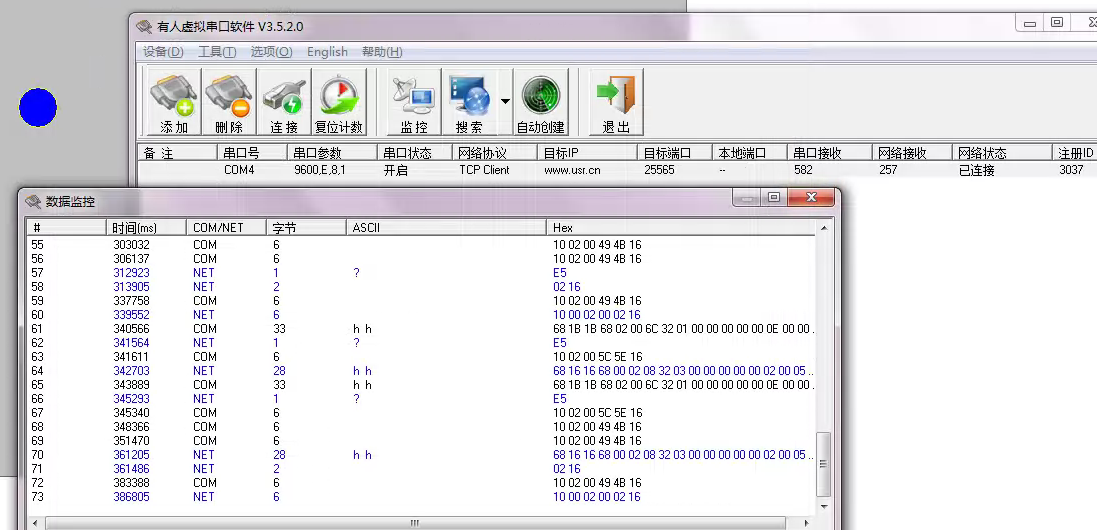

10:数据监控。虚拟串口软件点击监控。COM为组态软件发送的数据,NET为PLC通过GPRS网络发给电脑端口的数据。能发送能接收,说明数据传输正常。
