研华工控机使用有人4G模块联网方案

更新时间:2017-01-06

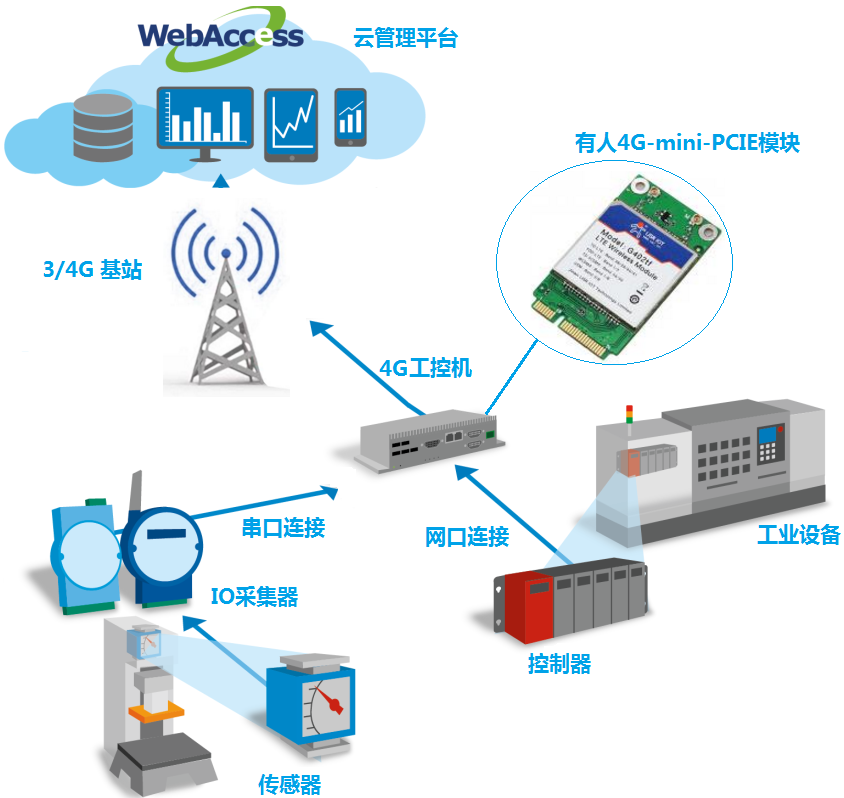

  1:实现功能:研华工控机,内部自带mini-PCIE接口,内部可以插接mini-PCIE接口的WiFi和4G模块,实现工控机的联网。连接上4G模块后,工控机不用连接宽带网络即可实现工控机上网,可以把现场的数据发送到远端工控云管理平台上。

  2:适用范围:智慧工厂-工业自动化控制,智能快递柜售货机,能耗管控系统监控等

  3:具体使用方式和案例

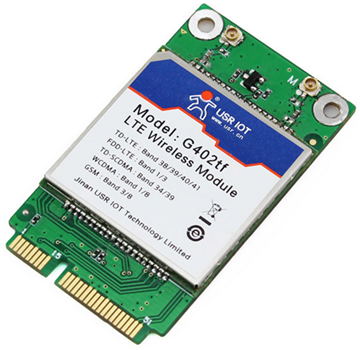

  4:使用我司4G模块,mini-PCIE接口的USR-402TF 4G模块 (注:研华工控机mini-PCIE接口供电为3.3V,请购买3.3V宽压范围4G模块)

有人4G模块

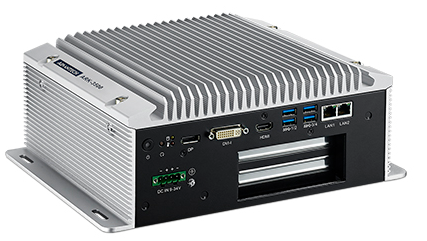

  5:工控机采用研华第三代Intel带2个扩展槽和宽压输入嵌入式无风扇工控机:ARK-3500

  工控机系统为Windows 7.

研华工控机

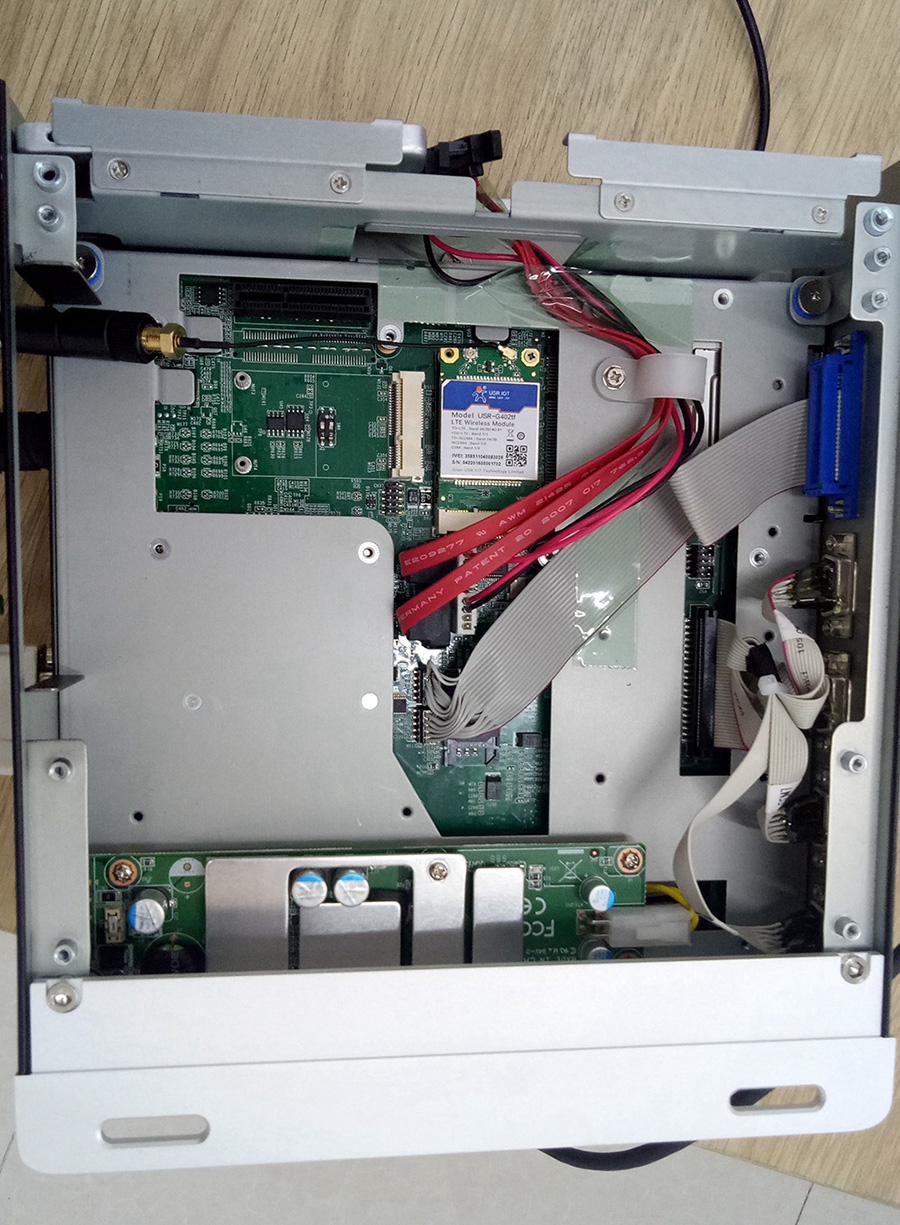

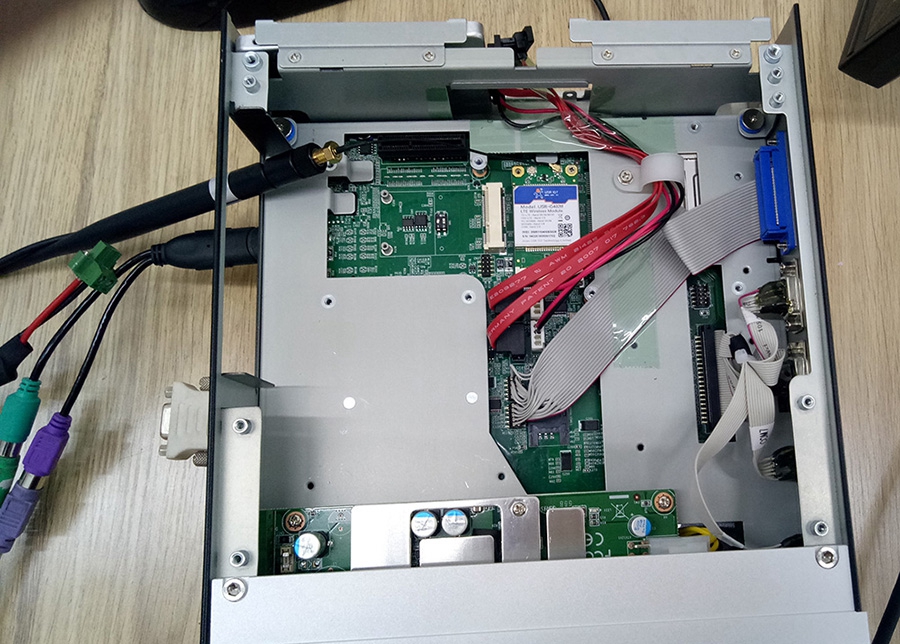

  6:实际连接图如下;将4G模块查到内部的mini-PCIE接口上,插上移动或者联网的3/4G卡,开通流量。

研华工控机使用有人4G模块联网方案

研华工控机使用有人4G模块联网方案

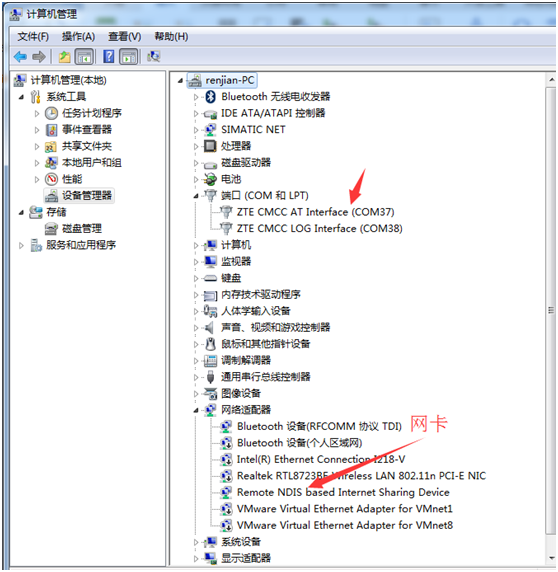

  7:驱动安装:请参考Windows系统下驱动说明:http://www.usr.cn/Download/322.html

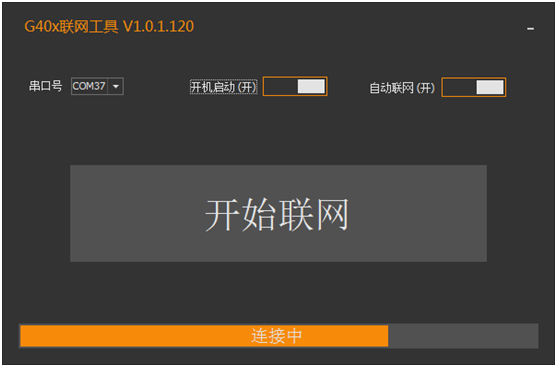

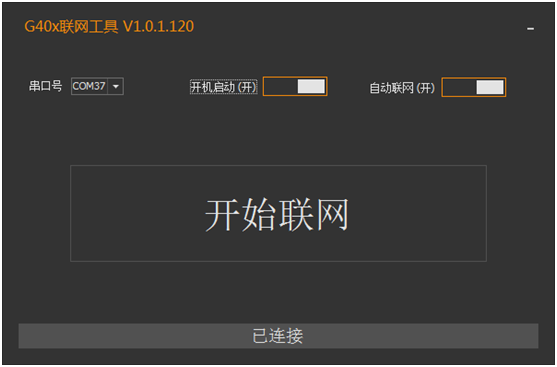

  8:拨号软件拨号:上网。

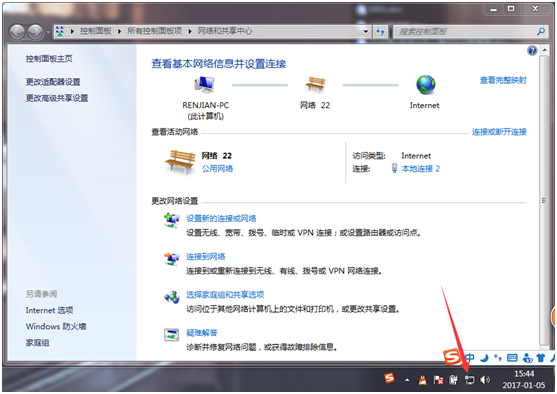

  选择:4G模块的串口号,使用拨号软件自动拨号,拨号成功qq可以在线。
