WIFI模块C210使用透传云实现一对一通信

更新时间:2017-04-14

1. 打开有人透传云网站cloud.usr.cn,注册并登陆账户

2. 批量添加节点设备


3. 成功添加10个节点设备

4:添加透传分组

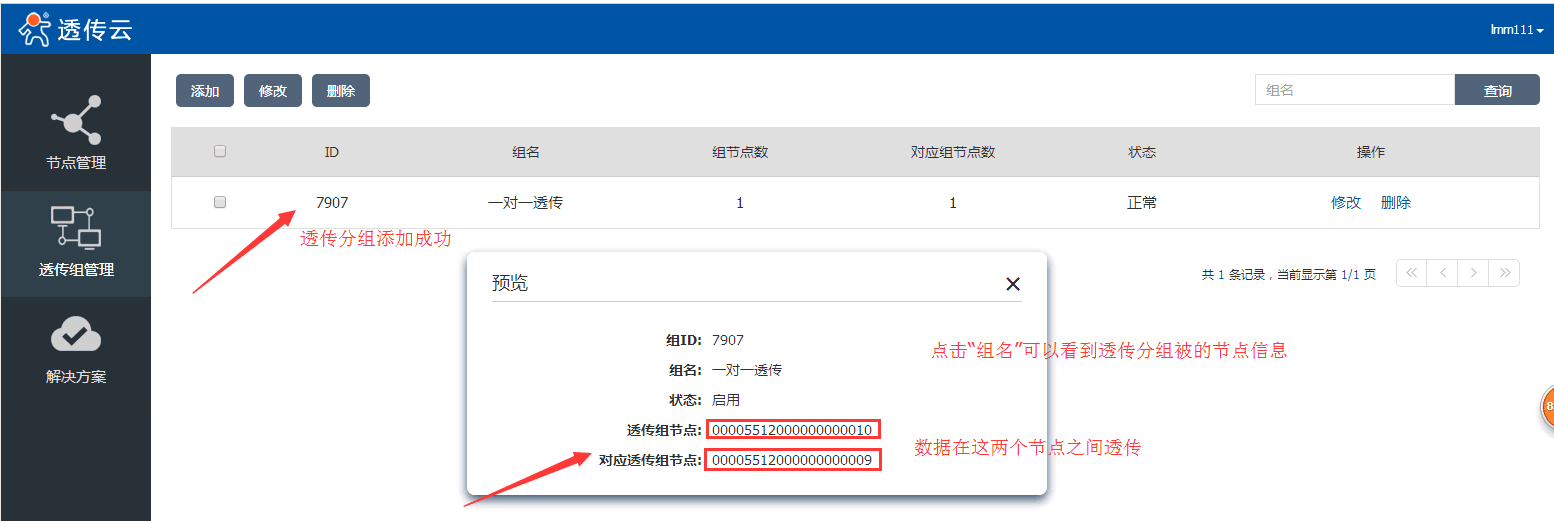

5.透传分组添加成功,数据能够在两个透传节点之间透传

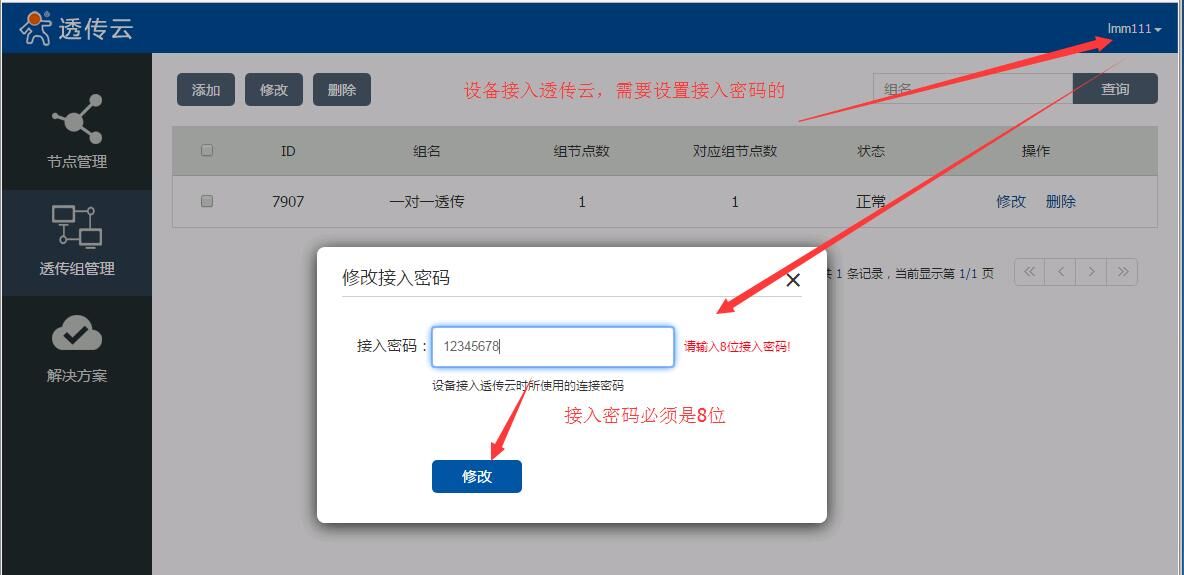

6. 设置接入透传云的密码,也就是两个透传设备的通讯密码,通讯密码是8位


7. C210设备设置参数:

  注意:以下配置均是在默认出厂配置的前提下进行的,使用的是C210+EVK评估板的方式。防火墙,杀毒软件,360安全卫士等均禁用

  (1)使用网页配置参数

  a.打开电脑的无线网络,搜索到C210的ssid,建立连接。

WIFI模块C210使用透传云实现一对一通信

  b.使用google或是IE浏览器打开配置网页10.10.100.254,用户名、密码均填写admin 点击“wifi参数”,模式选为STA,搜索需要加入的路由名称,选择后填写路由密码,点击“保存”。

WIFI模块C210使用透传云实现一对一通信



  c.点击“透传参数”,模式选为“透传模式”,socketA设置填写协议为TCP CLINET,端口15000,服务器地址为cloud.usr.cn,点击“保存”。

WIFI模块C210使用透传云实现一对一通信

  d.点击“附加功能”,注册包内容选为“CLOUD”,注册包方式为“FIRST”,透传云ID填写的为一对一透传组内的设备编号,透传云密码即上面设置的通信密码,点击“保存”。



  e.点击“重启”,配置完成。

WIFI模块C210使用透传云实现一对一通信



  (2)使用AT指令配置参数,

  具体指令代表的意义请查看软件设计手册

  先打开串口助手,然后设置串口参数和C210一致,发送+++a,然后按下图顺序依次发送AT指令,每条AT指令发送后都会返回+ok,最后发送AT+Z,重启设备后,参数生效。

WIFI模块C210使用透传云实现一对一通信

 8. 虚拟串口设置:

  添加一个虚拟串口:网络协议,目标IP,目标端口:TCP Client,cloud.usr.cn,15000

  启用透传云:设备编号设置一对一透传-pair组内的设备编号,通信密码为二级账户的通信通信密码

 9. 将210+EVK的串口连接到电脑串口com3.使用电脑串口与虚拟串口com1实现网络透传。

WIFI模块C210使用透传云实现一对一通信
