NB700基本测试及组态应用

更新时间:2018-04-13

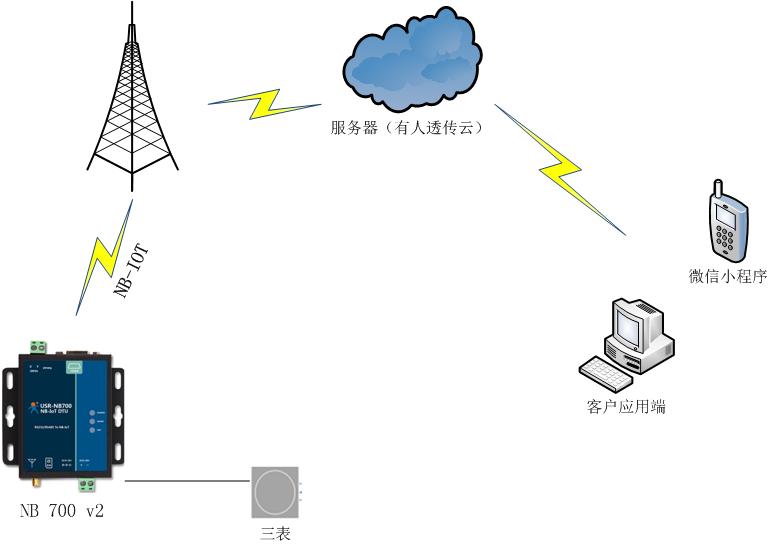

测试拓扑:



设置软件:http://www.usr.cn/Download/533.html
串口调试助手:http://www.usr.cn/Download/27.html
产品说明:http://www.usr.cn/Download/621.html

一、            注册透传云账号之后登陆透传云,透传云登录地址console.usr.cn

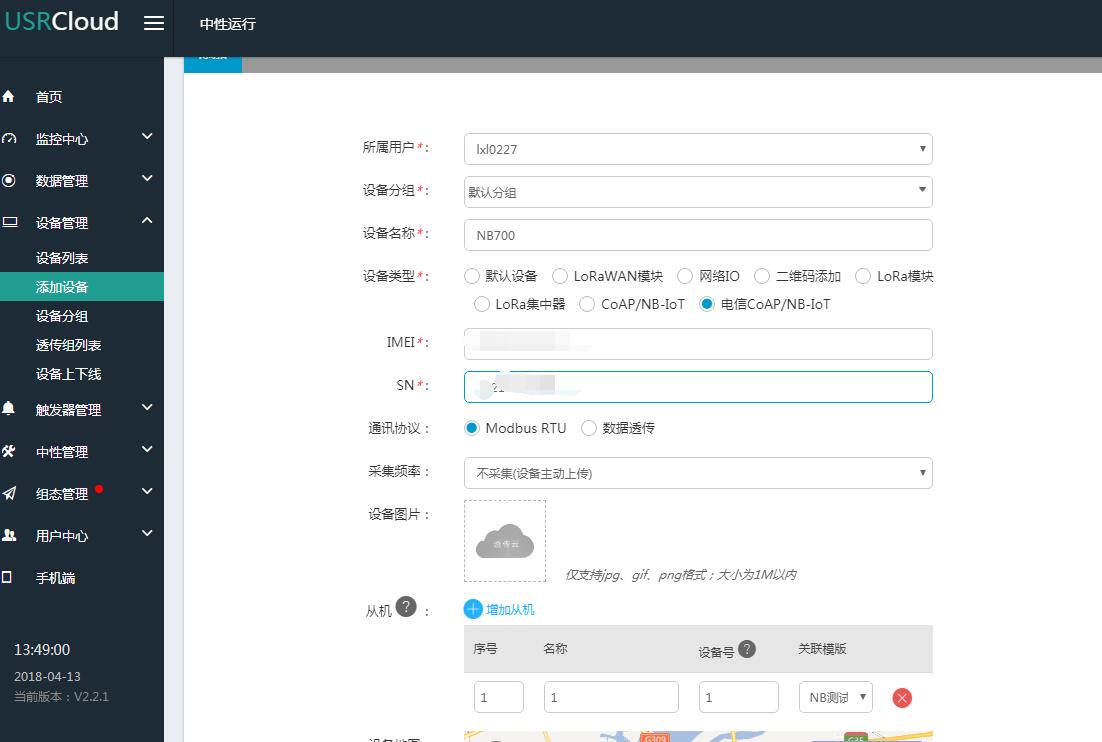

二、登录后在设备管理内-选择添设备-电信Coap/NB-IoT,输入设备背面的IMEI和SN。
1 通信协议说明
 1.1 Modbus RTU:需要在透传云内组态时勾选.
    1) Modbus RTU需要先建立数据模板,数据管理—数据模板—添加

     2)    添加数据点关联相关模板寄存器地址


 3)  选择modbus RTU时需要勾选采集频率(默认为主动上传)填写从机名称、从机地址,勾选关联模板。

1.2 数据透传:将数据传输到客户自己的后台PC程序,后台程序需要使用MQTT方式订阅,具体可以参考透传云二次开发文档说明:http://cloud.usr.cn/development_instruction.html



1.3  NB700 V2设备设置,设置流程:

1. 模块连PC串口,上电→2. 打开串口→3. 进入配置状态→4. 选择工作模式,配置相关参数→5. 设置并保存所有参数;

         设置连接服务器为117.60.157.137  端口号 5683,设置完成后从串口发送任意就可以在透传云内看到设备显示在线。



1.4     组态测试:

1)通过串口调试助手发送 Modbus主动上报数据:

01 46 00 00 00 10 20 00 65 00 64 00 66 00 67 00 61 00 11 00 12 00 13 00 14 00 15 00 16 00 17 00 18 00 19 00 20 00 21 80 3B  上传十六个寄存器数据

2)在透传云内监控中心-列表展示可以查看上报的数据

3)手机微信可以关注“有人物联网”公众号关联相应的透传云账号查看数据。


说明:NB 700 v2V2.1.00 固件支持纯透传模式,可以从串口直接发送对应的modbus报文就可以上传数据。如果需要服务器主动采集下端设备数据,需要NB卡支持eDRX模式。
