USR-G781透传云一对一通信案例

更新时间:2018-04-27

连接拓扑:



 781设置软件:http://www.usr.cn/Download/537.html

 虚拟串口软件:http://www.usr.cn/Download/31.html

1.      打开有人透传云网站http://console.usr.cn/,注册并登陆账户。

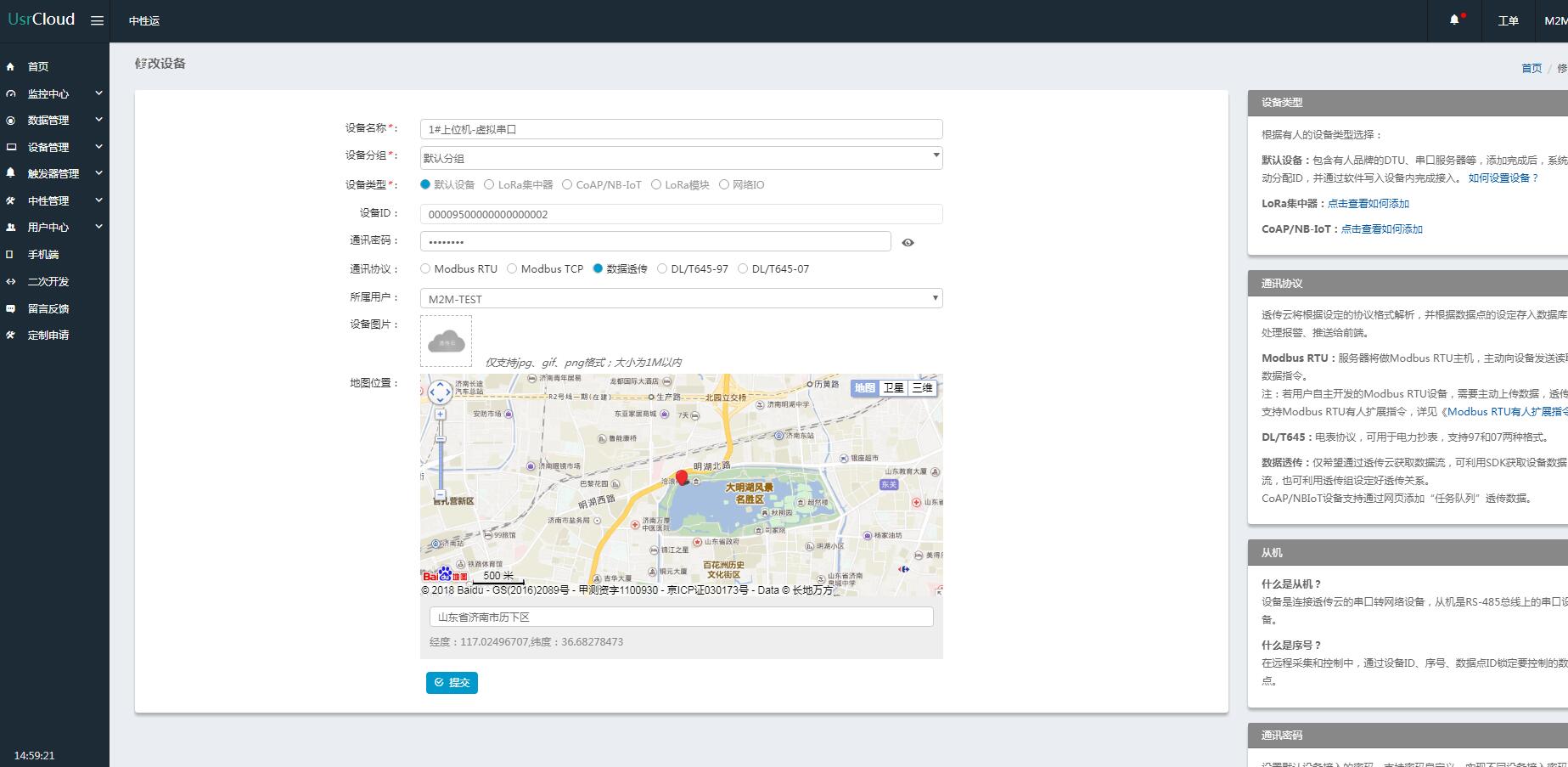

2. 添加节点设备

基本测试需要添加至少两个设备,一个命名为USR-G781,另外一个命名为虚拟串口。

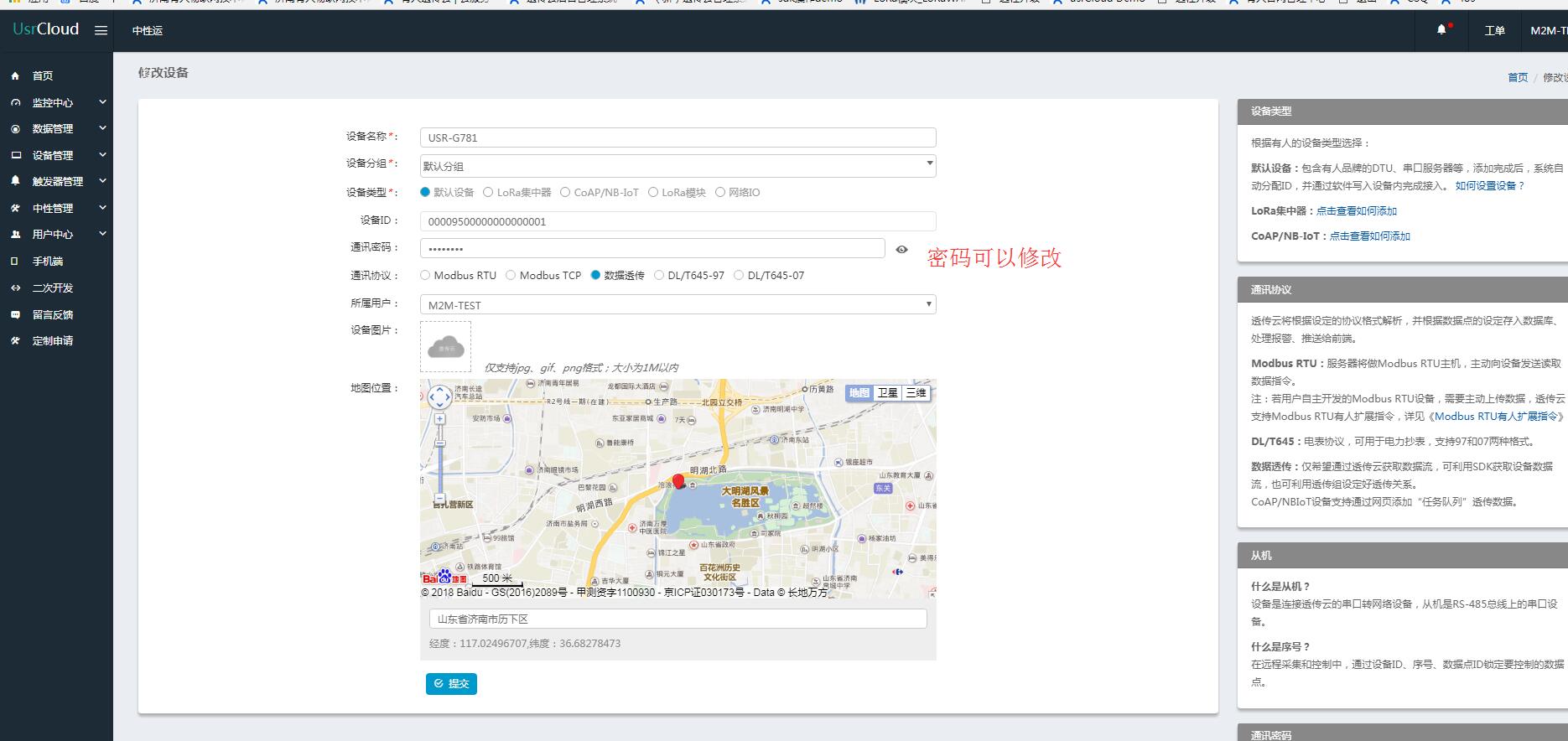

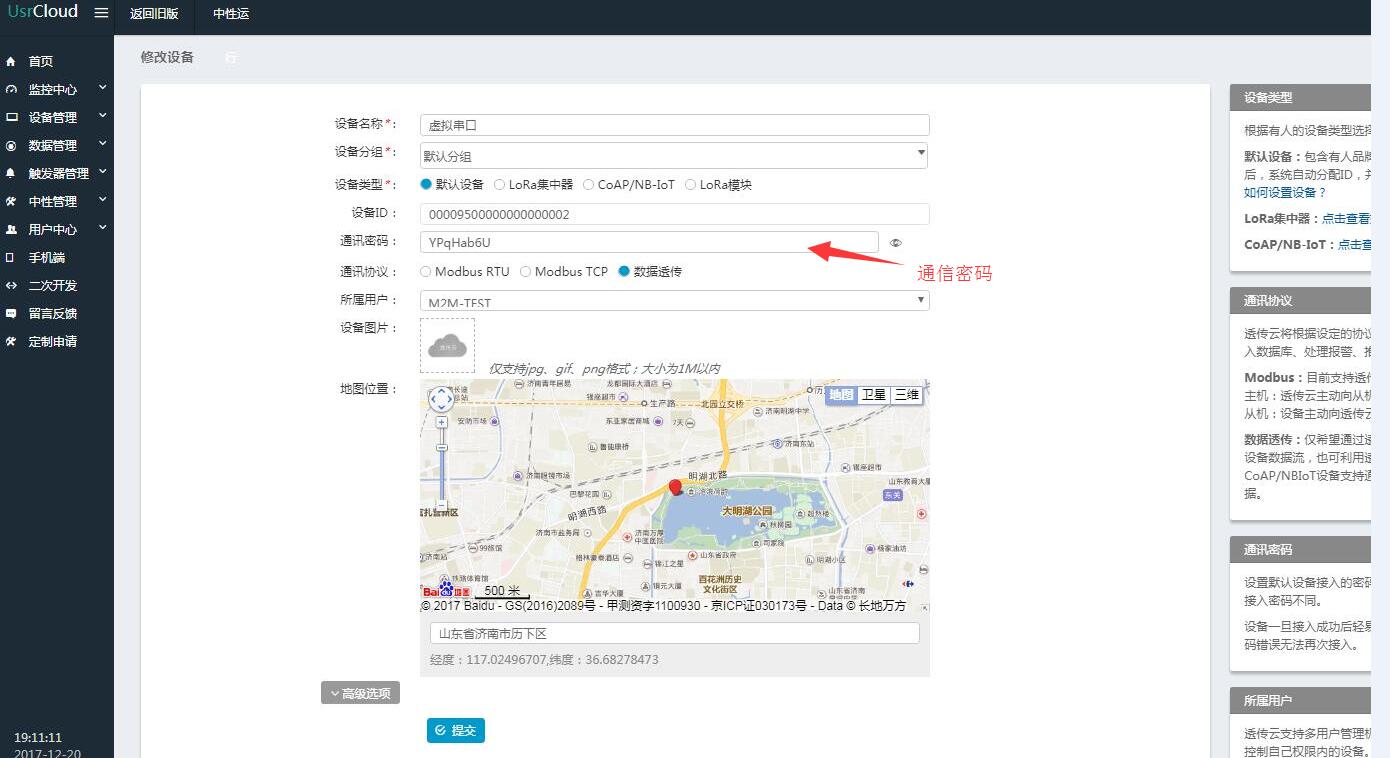

3.     设置接入透传云的密码,也就是两个透传设备的通讯密码,通讯密码是8位。(默认自动生成,可以自定义)

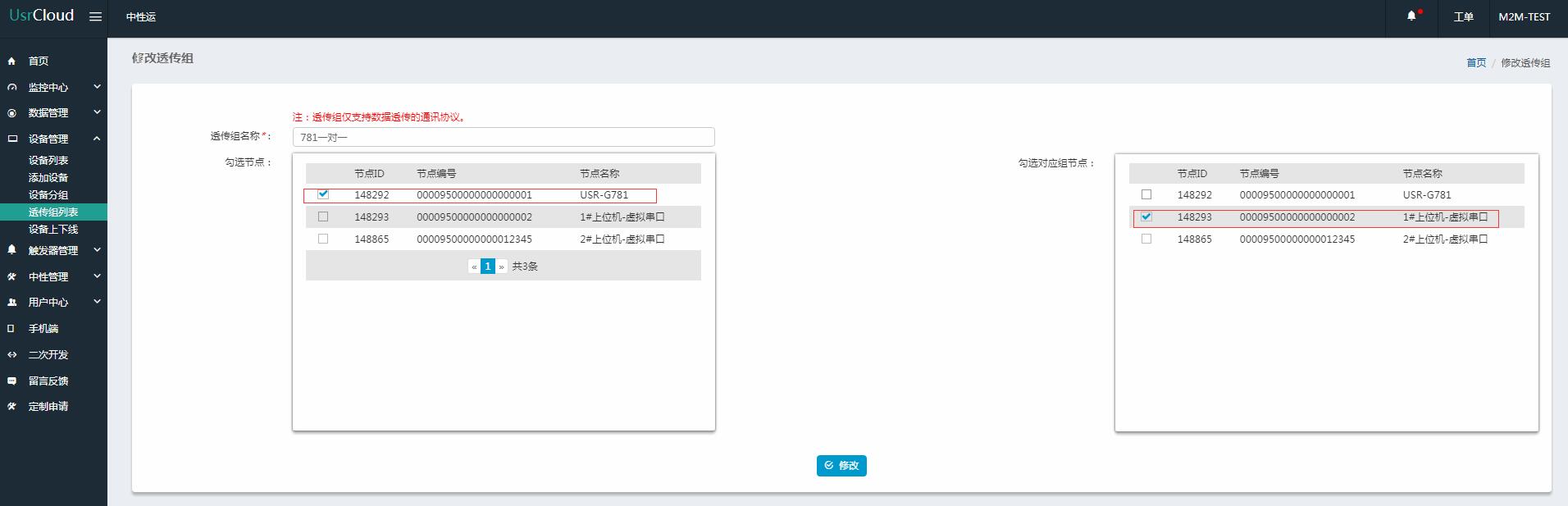

4.      添加透传分组

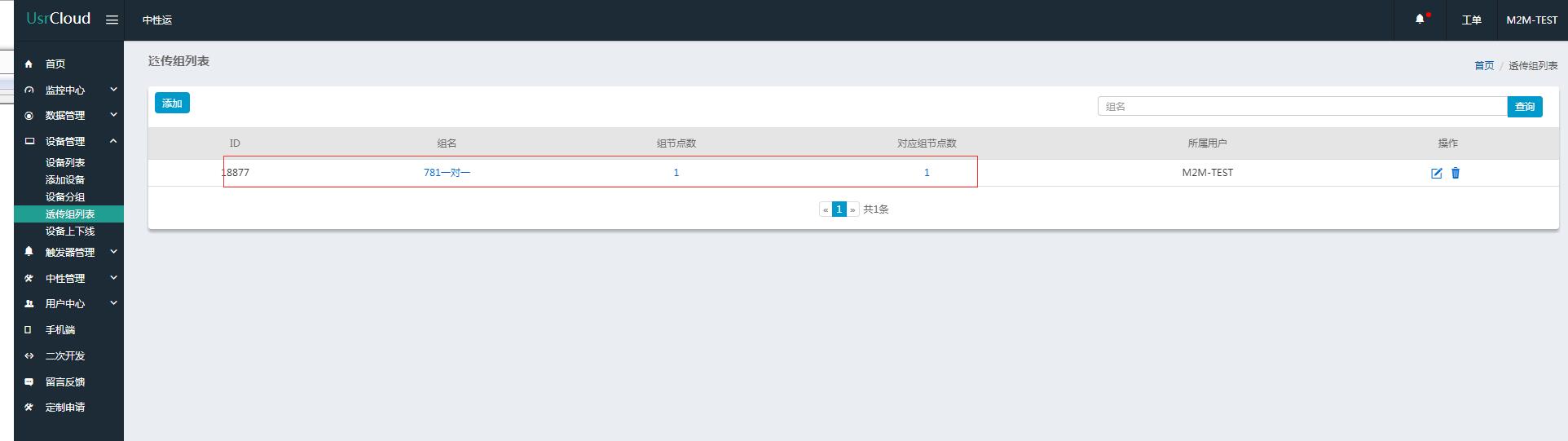

5.    透传分组添加成功,数据能够在两个透传节点之间透传

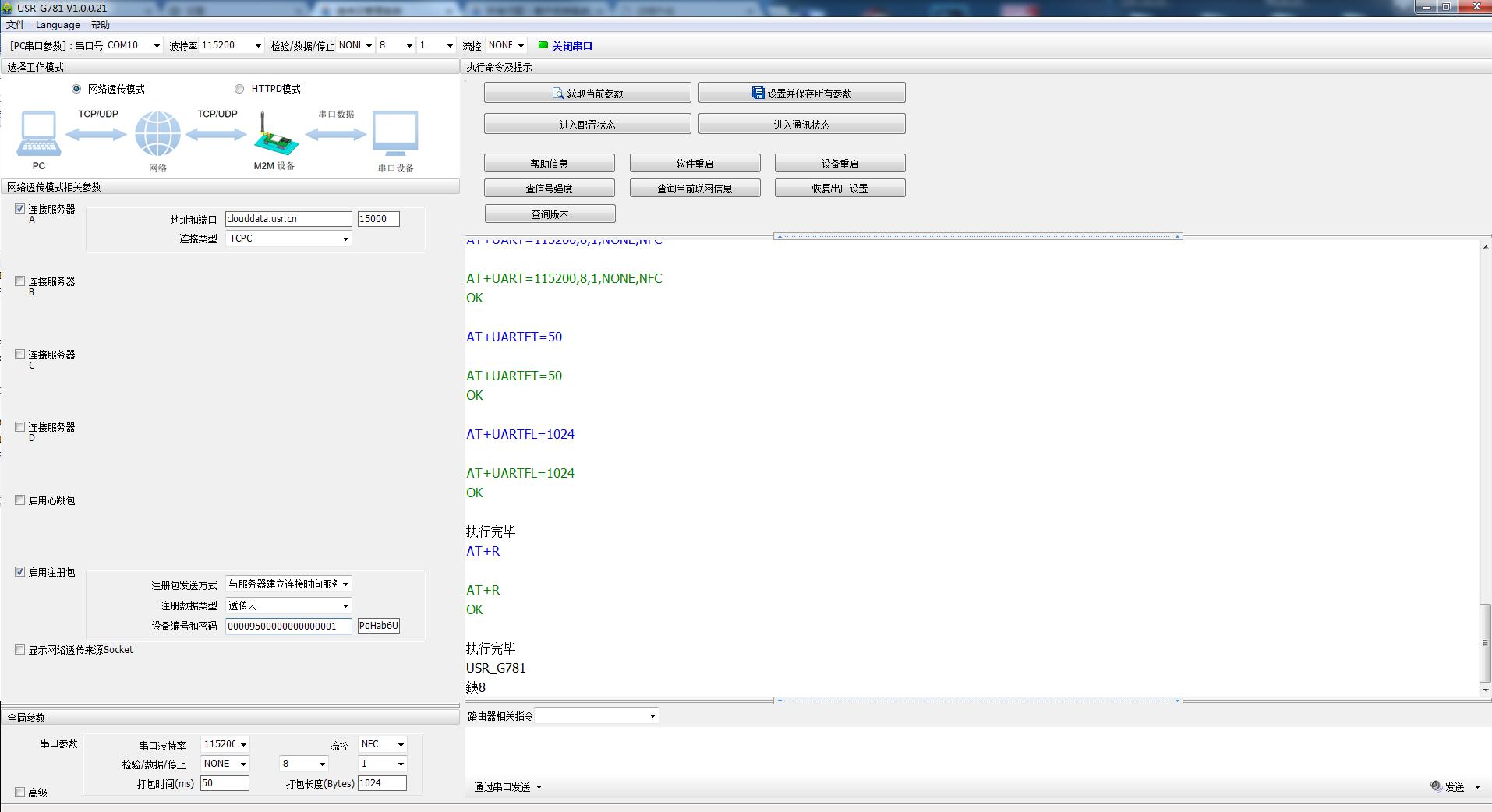

6 . DTU设备设置参数:

  工作模式:透传模式 ,服务器地址和目标端口设置为:clouddata.usr.cn、15000.
  启用透传云:设备编号设置一对一透传组内的设备编号,通信密码为上面设置的通信密码,进入配置状态,设置并保存参数后,重启模块。

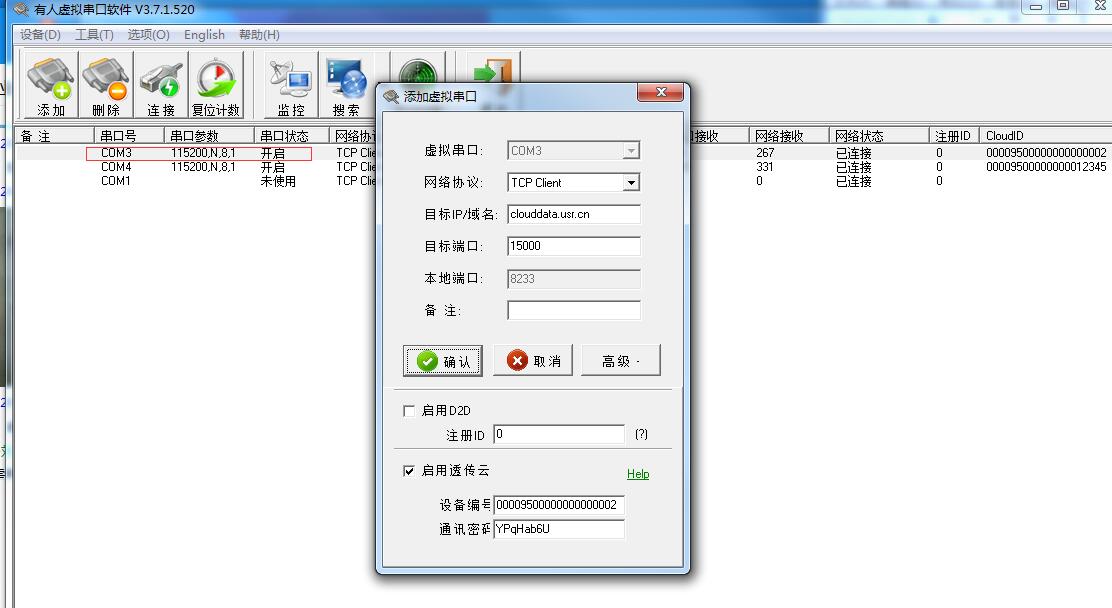

7. 虚拟串口设置:
       注意:
       1). 在这里虚拟串口是用来给客户测试的:如果只购买了一个DTU设备,又想要测试透传云的功能,可以借助虚拟串口来实现的.
       2). 如果您的上位机软件或者服务器是通过串口来接收数据的,也可以借助虚拟串口将网络数据转换成串口数据添加一个虚拟串口:网络协议,目标IP,目标端口:TCP Client,clouddata.usr.cn,15000。
   启用透传云:设备编号设置一对一透传分组内的设备编号,通信密码为账户的通信密码。

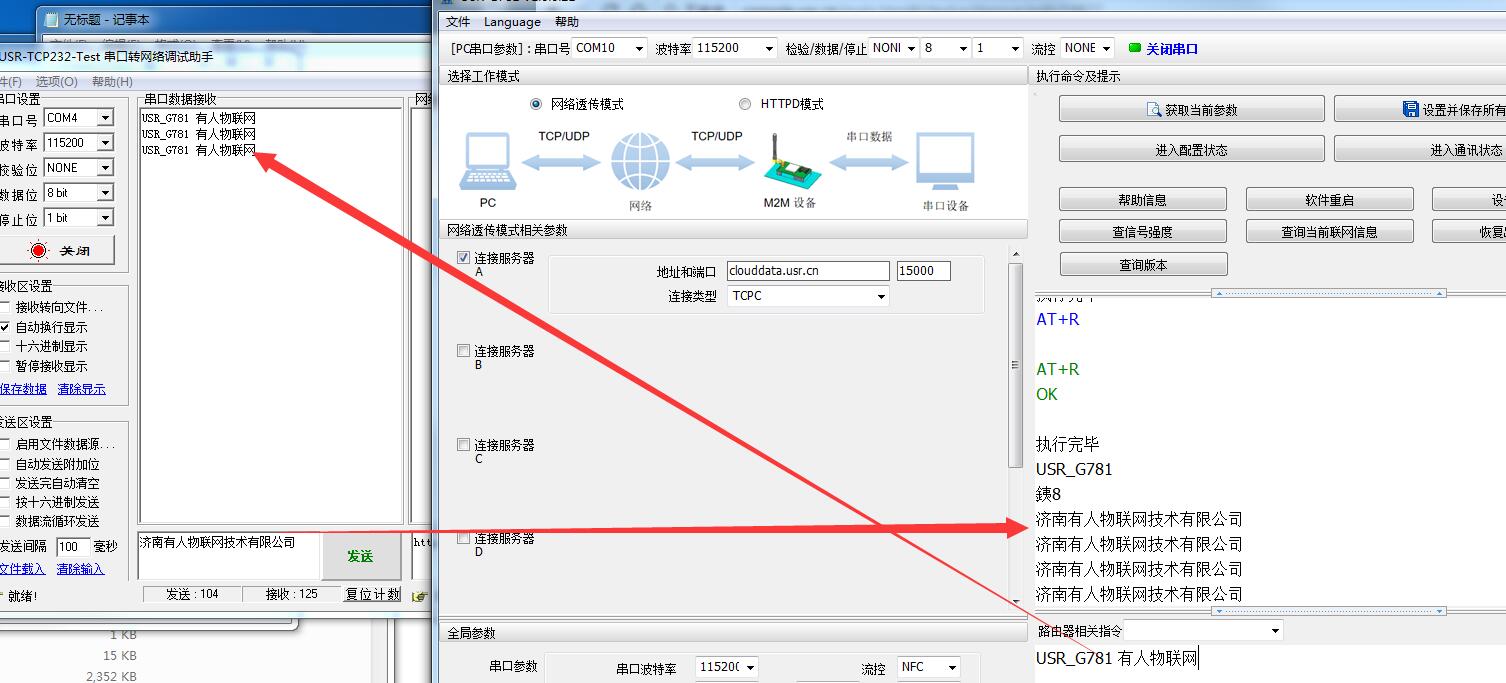

8. DTU的串口连接到电脑串口com10.使用电脑串口与虚拟串口com3实现网络透传.

   电脑串口COM10连接DTU,调试助手连接虚拟串口COM3,实现数据互发。
