W610连modbus透传云组态测试

2018-08-24

分享到:
{}

说明:用modbus slave软件模拟modbus rtu协议的串口设备;

数据流向:modbus slave软件----W610-----透传云(组态显示)

客户实际应用:modbus rtu设备---W610---透传云(组态显示)

具体步骤如下:

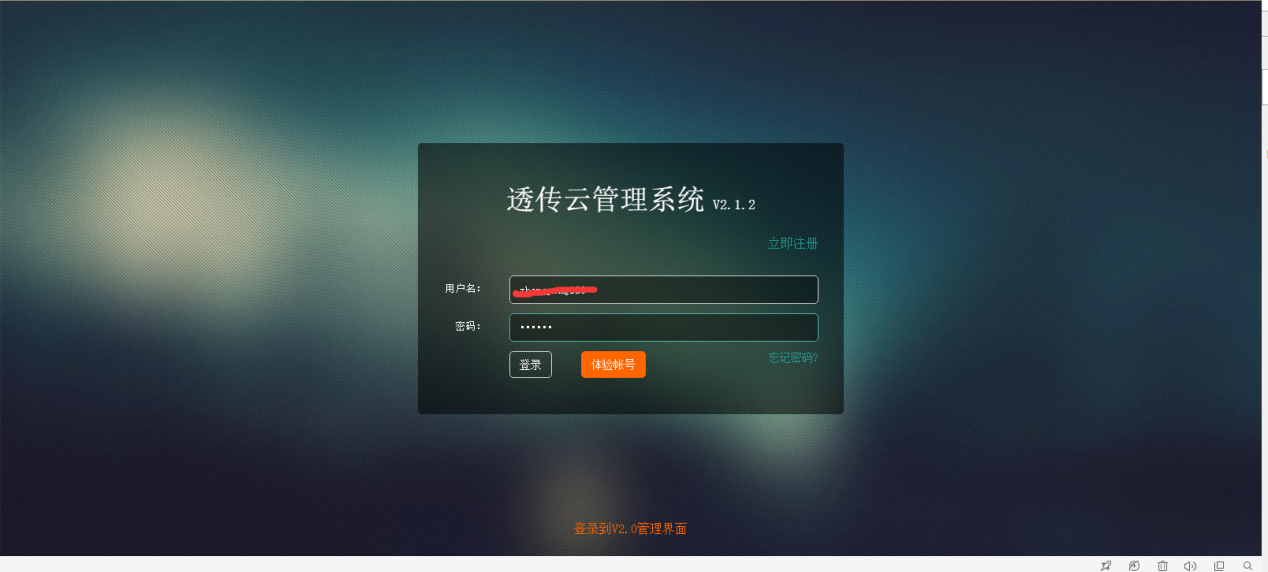

1、登录透传云(如果没有账号先申请)

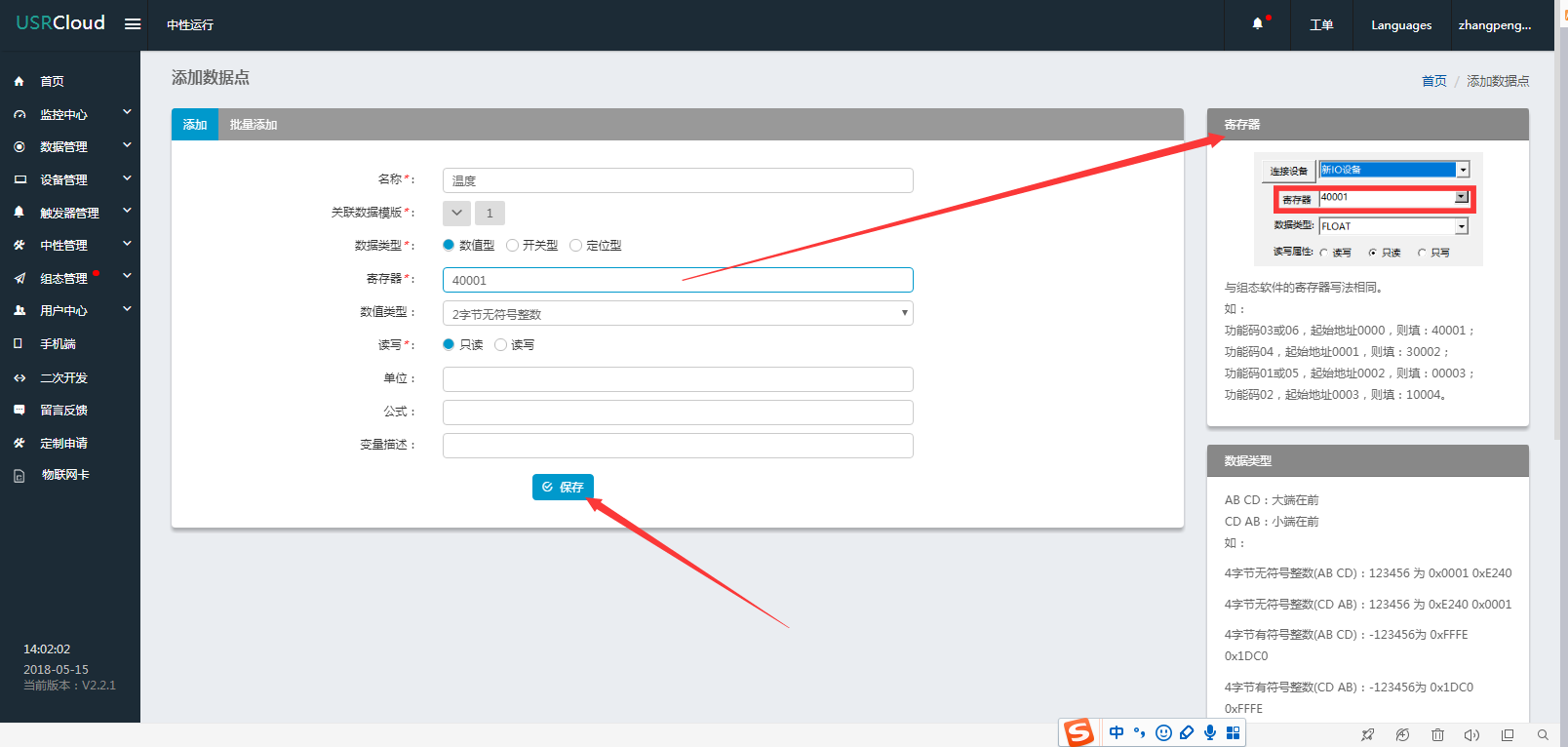

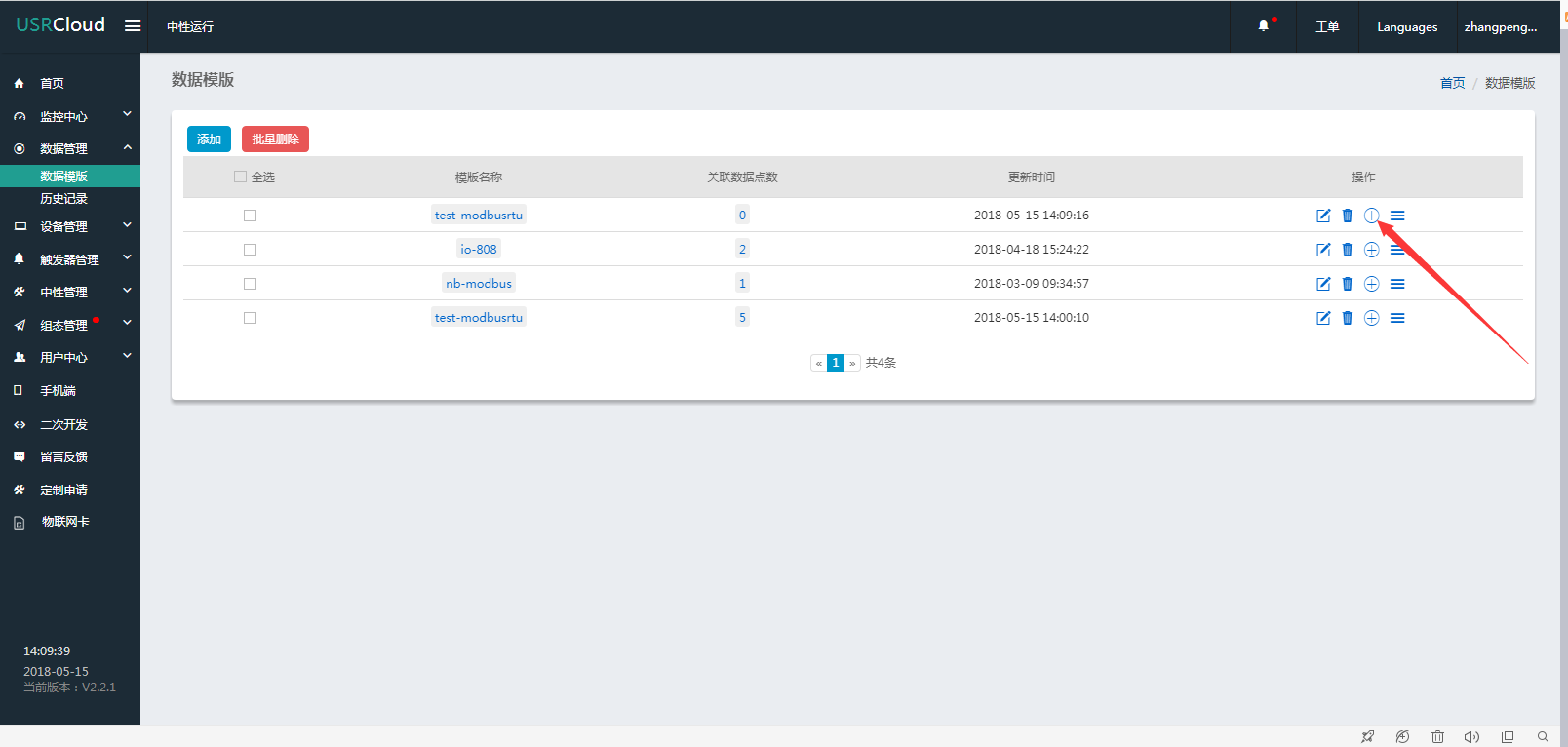

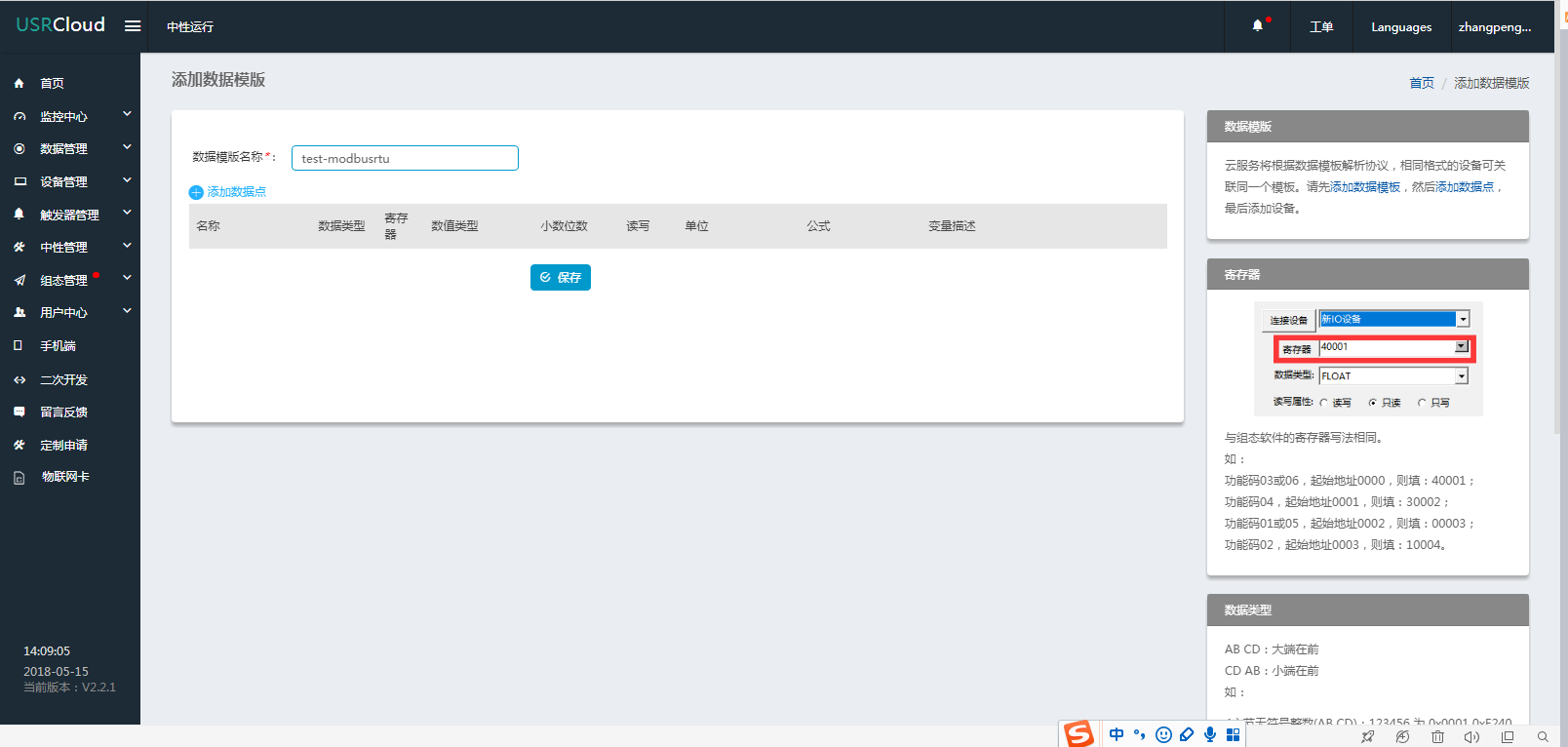

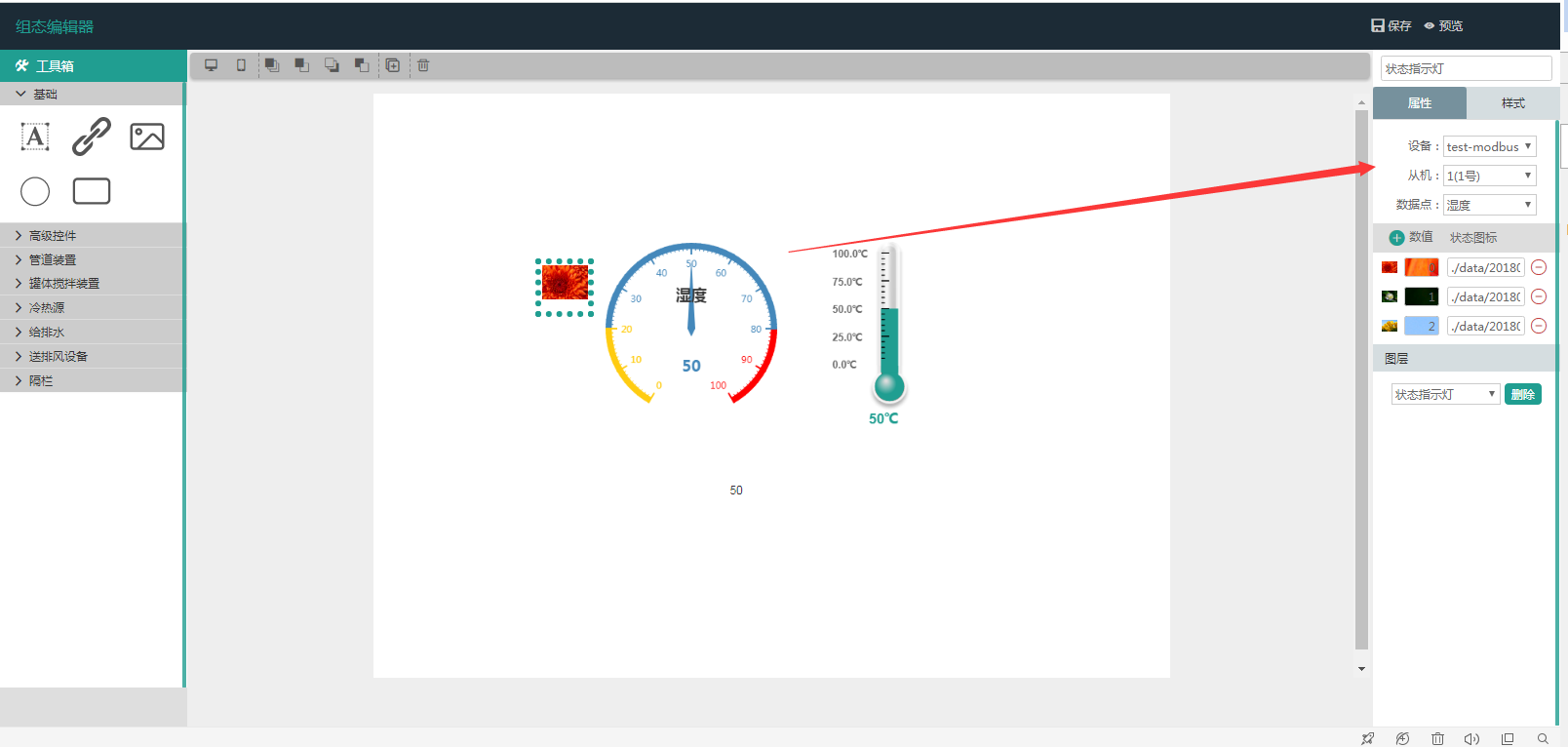

2、添加数据模板及添加数据节点,添加数据模板的寄存器的方法请参考链接中的说明http://www.usr.cn/Faq/358.html

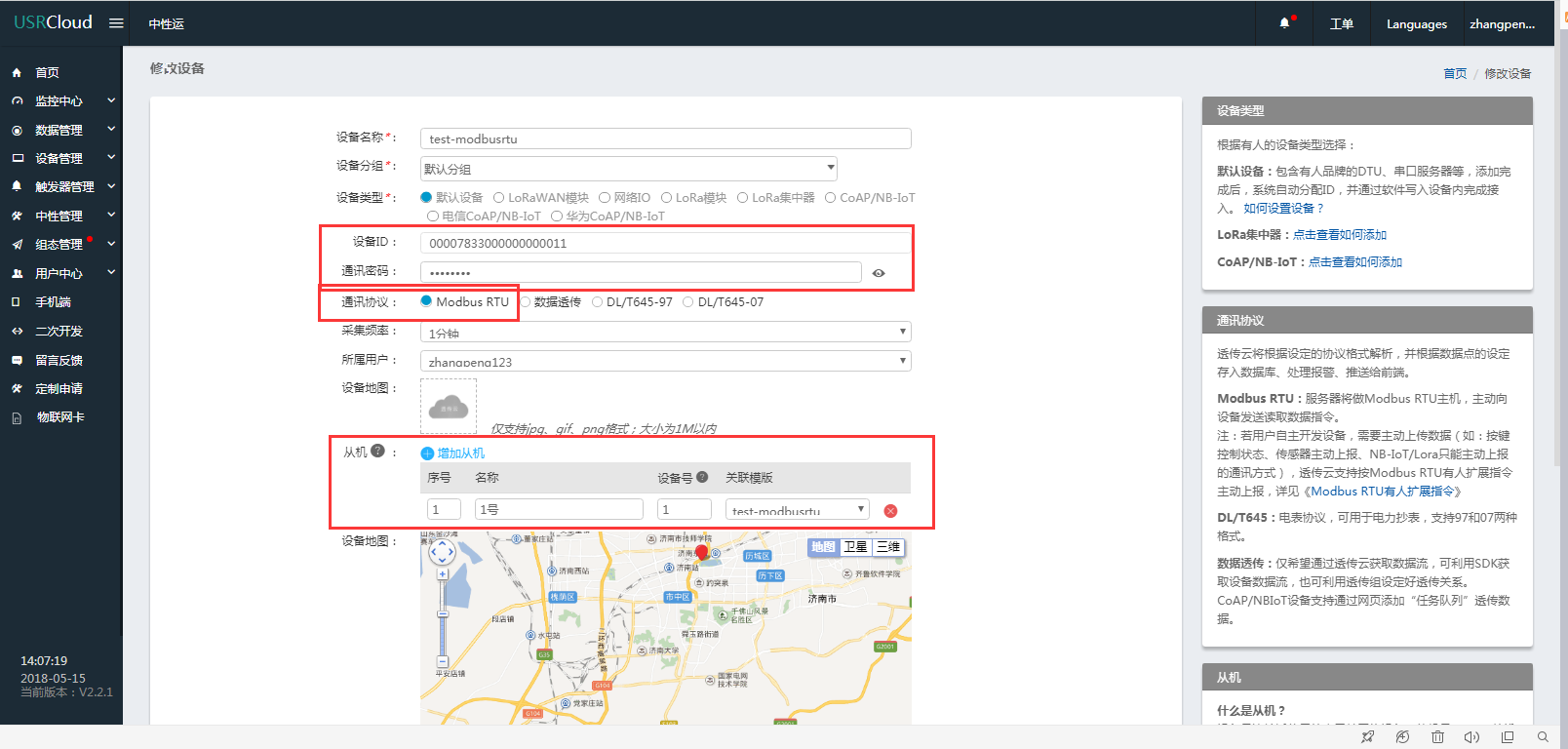

3、添加设备,设备id默认为20位,可以自定义后八位,密码可以自定义8位;

从机的设备号是您终端设备的从机号,例如您的从机号是01,就需要在设备号的位置填写1

(设备id和密码后面要用)

4、下面设置w610,电脑链接w610WiFi



5、内置网页的账号和密码都是admin,进入以后选择模式选择模式选择为sta模式,点击确定;(先不要重启,等设置完所有的参数再重启设备)

6、进入无线终端设置,搜索要连接的WiFi,选中以后点击确定;

7、之后会提醒您输入密码,输入密码以后点击确定;如果需要给模块设置固定IP,请在下面的“DHCP自动获取参数”选项中设置,设置完成后同样需要点击确定。

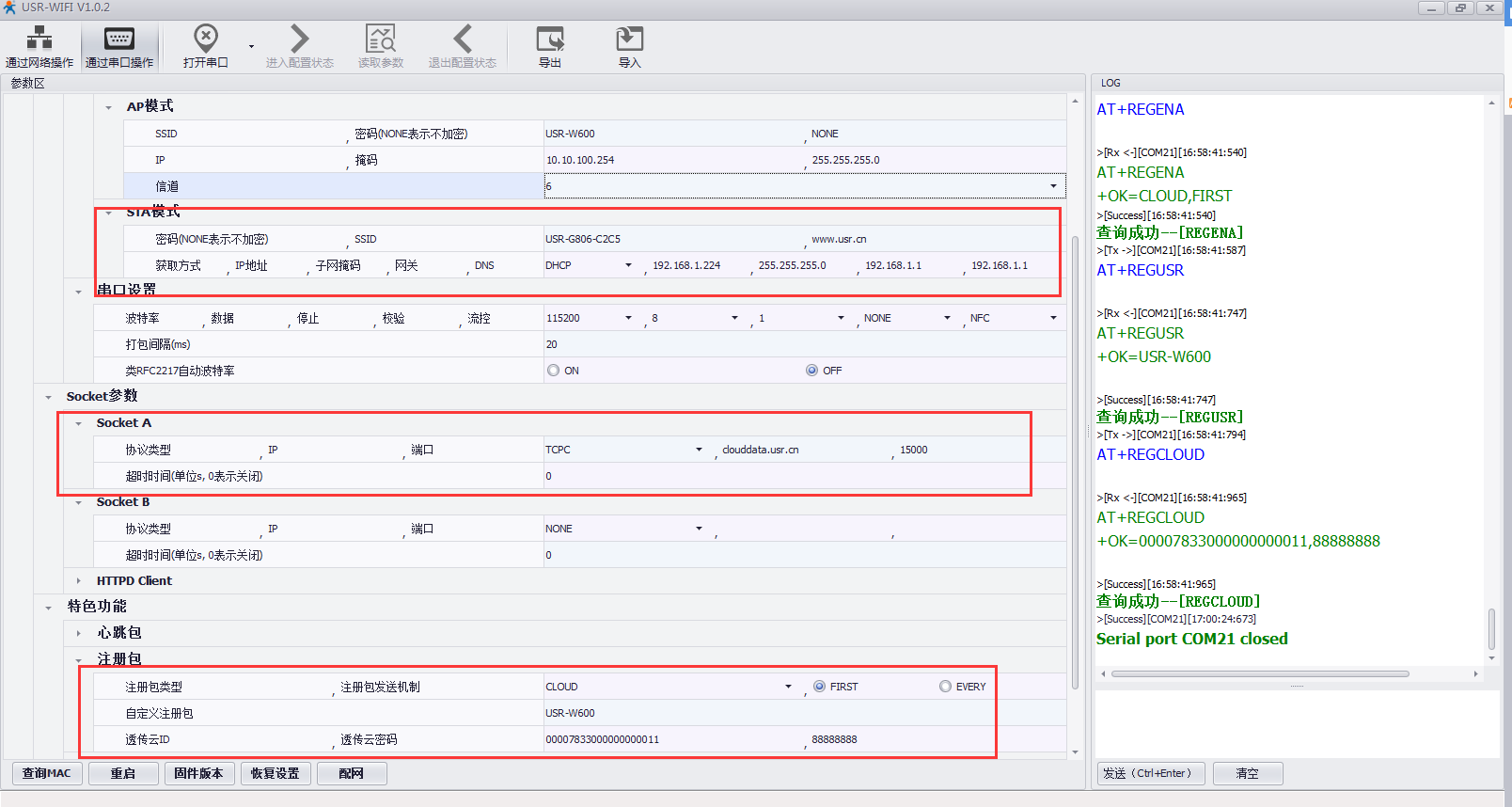

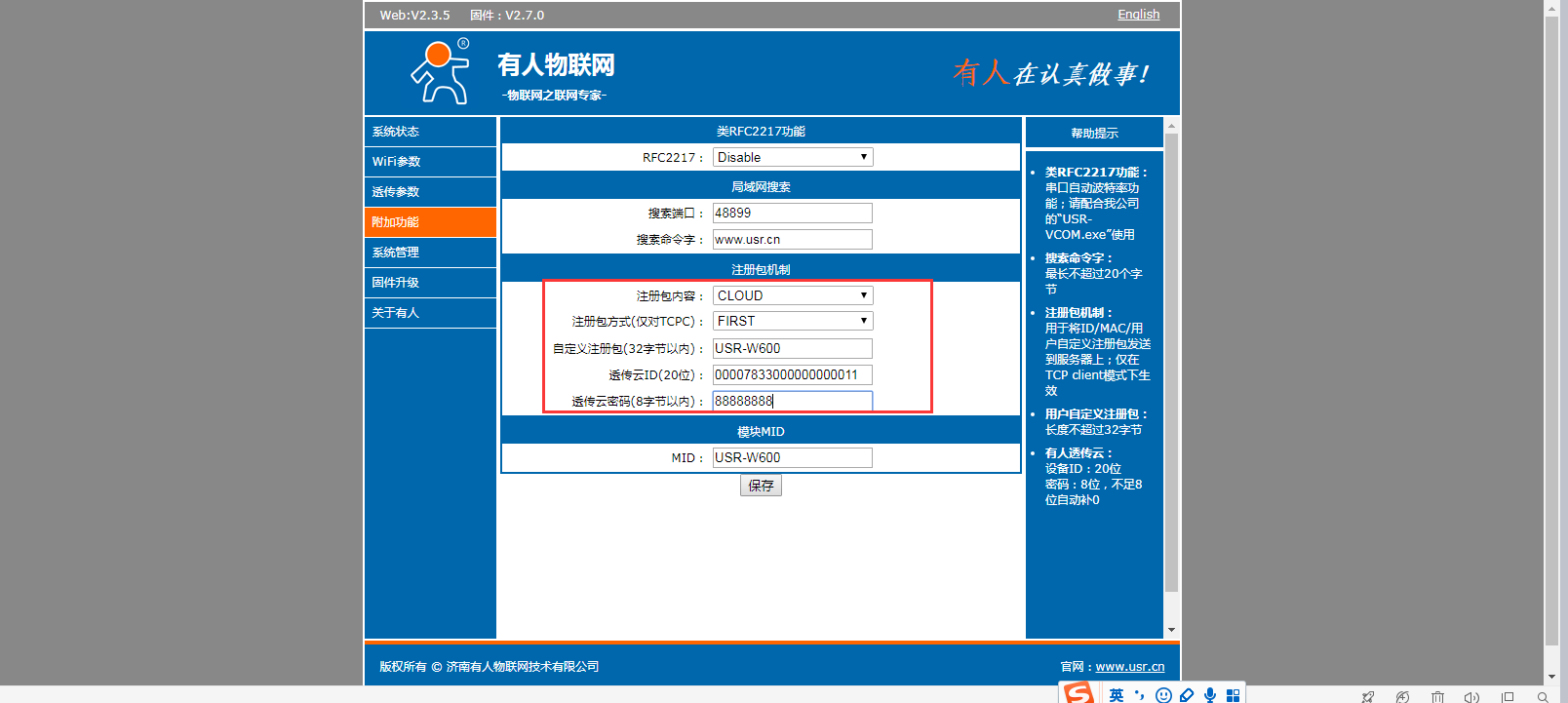

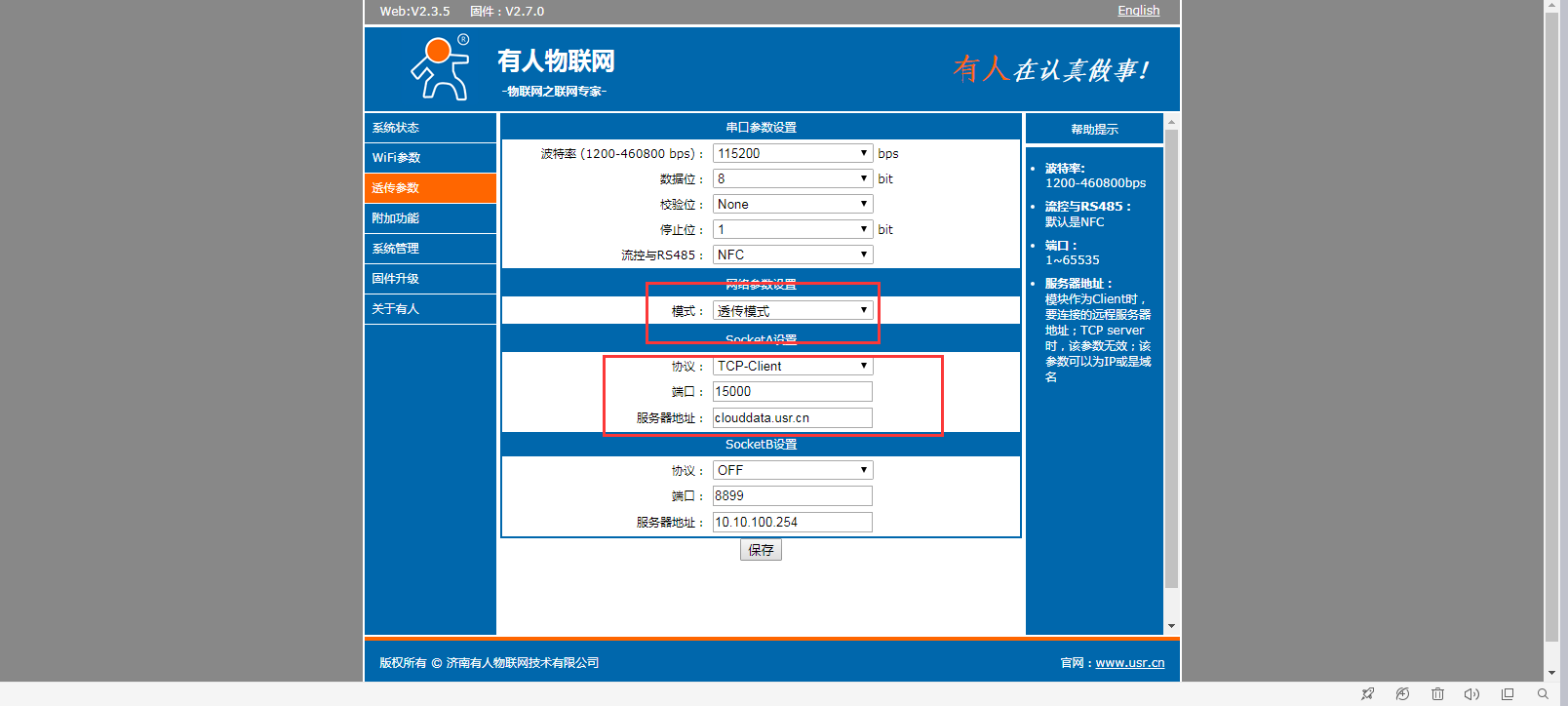

8、进入到串口及网络参数设置,串口参数设置为和您终端设备的串口参数一致。注册包选择透传云,填上透传云上新建立的设备id,和密码,点击保存



9、在串口及网络参数中的网络设置上设置为Tcp Client,透传云的域名为clouddata.usr.cn,透传云的端口为15000,设置完点击保存;

10、设置完所有的参数要 重启设备,

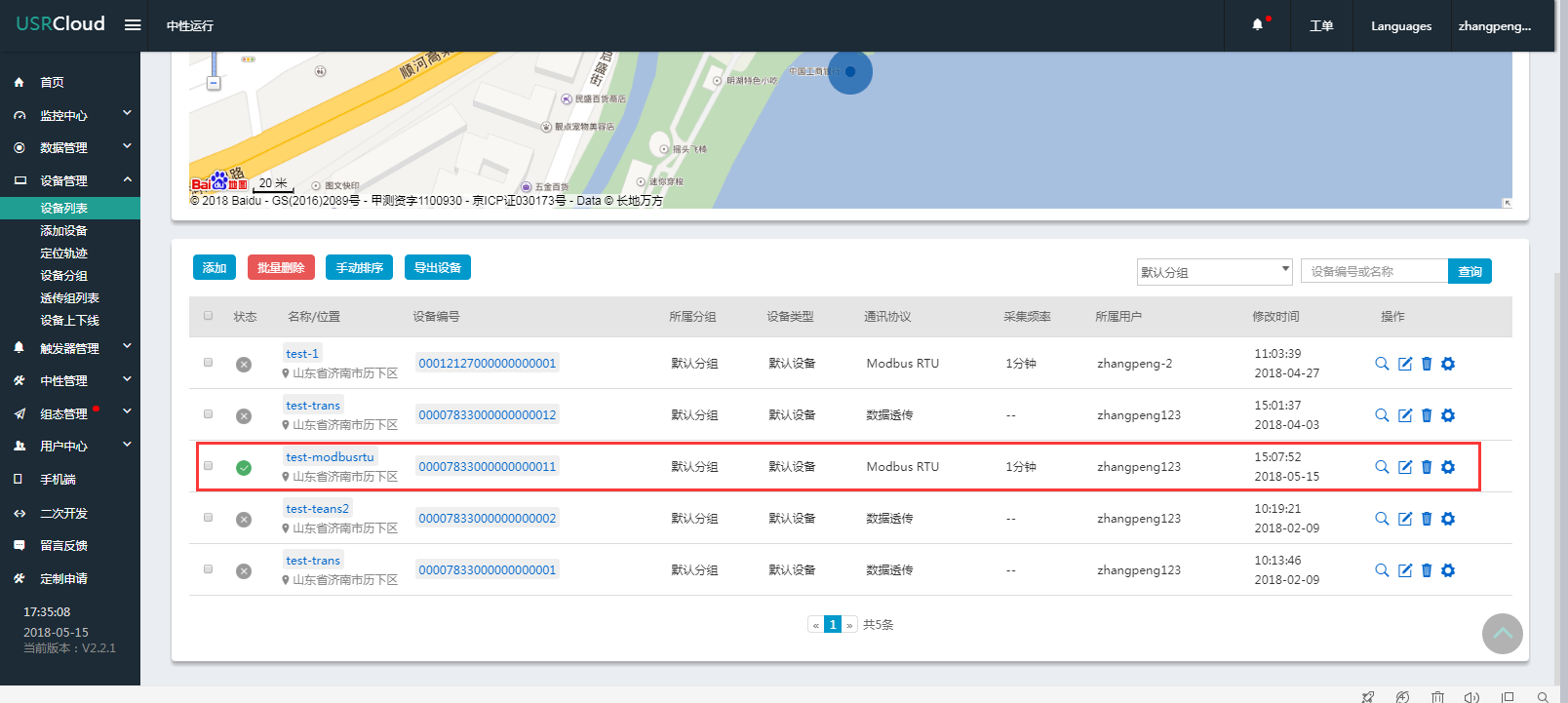

稍等一会,在透传云界面,您会看到透传云已经上线

11、接下来要把w610的串口用usb232或是usb485接到电脑上

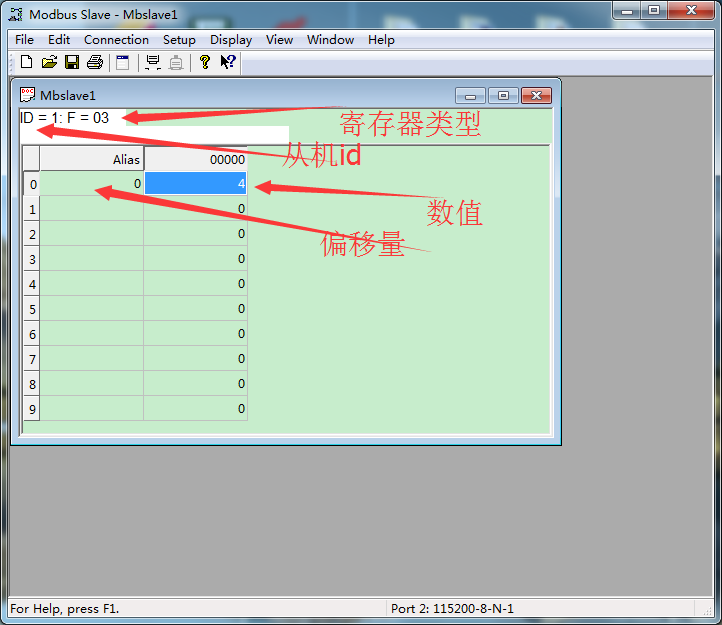

12、打开modbus软件,点击连接。选择串口com29w610的串口用usb485接到电脑上的),串口参数要和w610一致。

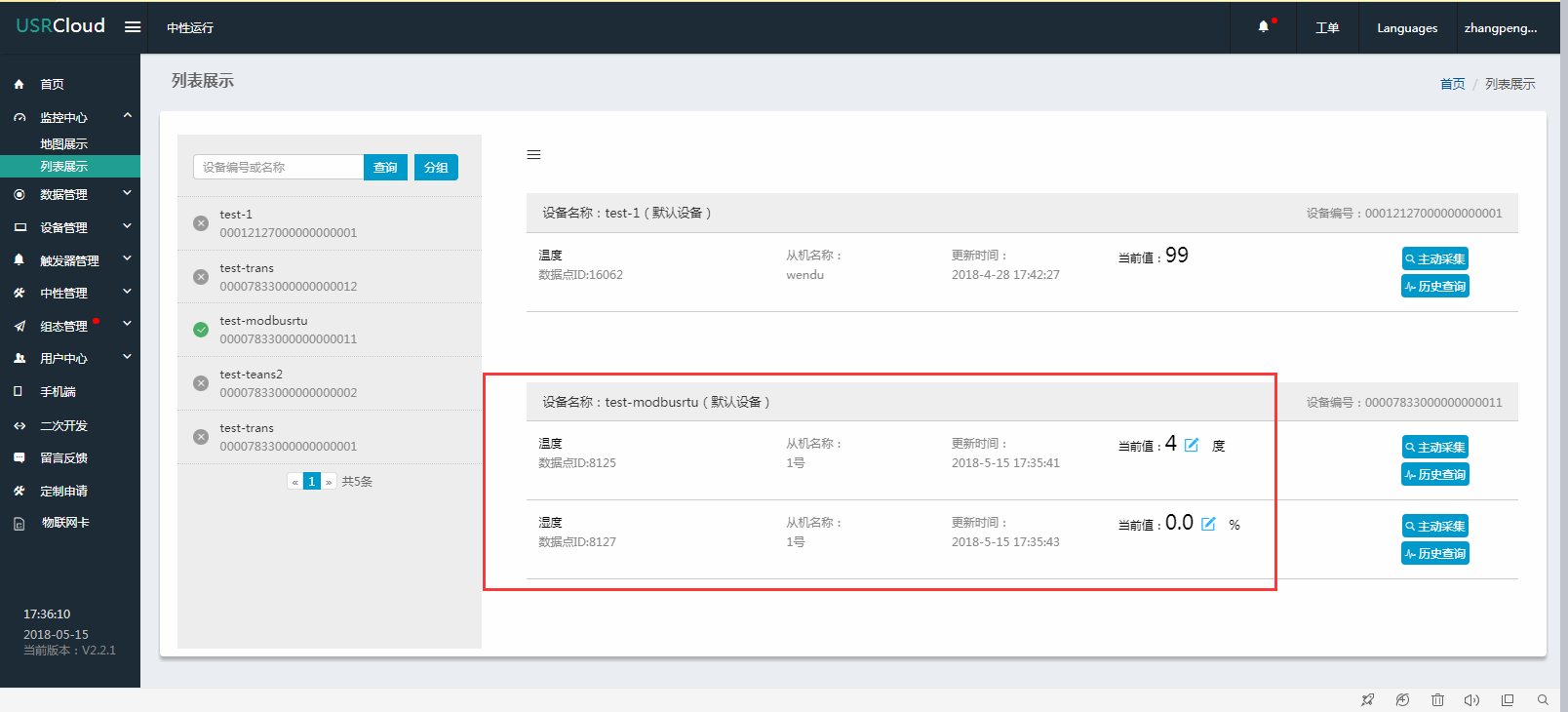

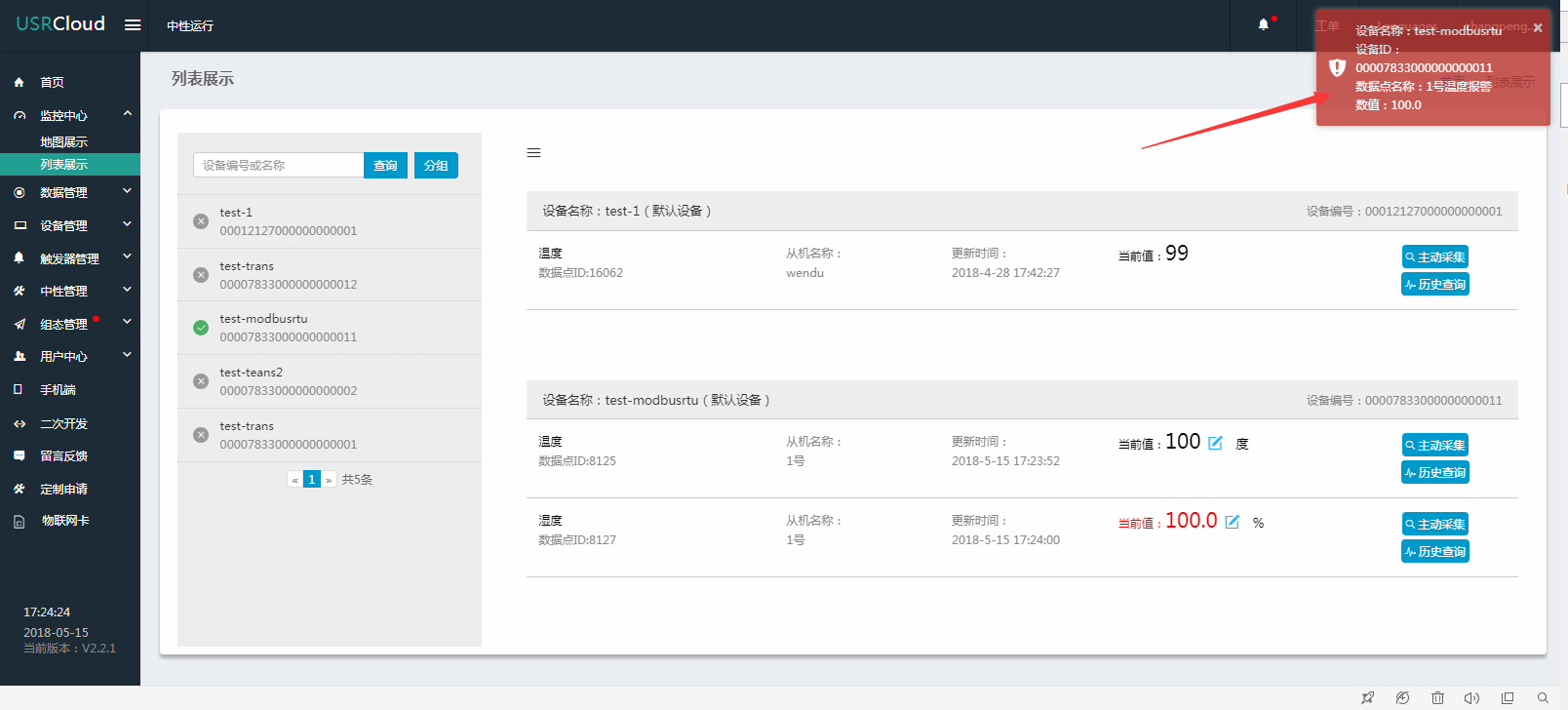

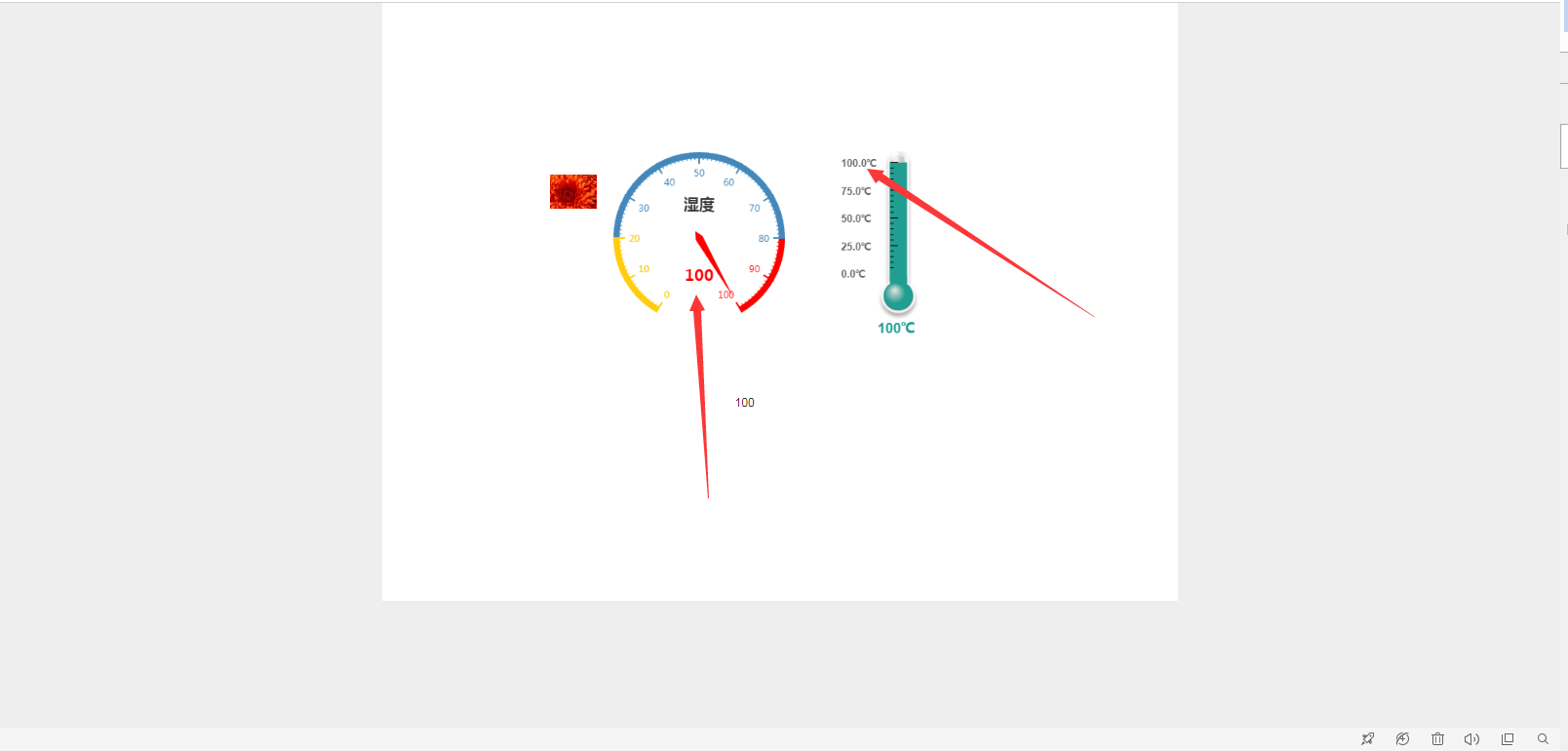

13、在modbus slave串口软件发送数值,可以在透传云是哪个进行数据的显示,其中ID1是从机号,03是功能码。
