WH-LTE-7S5 连接有人云组态基本测试
2019-11-19


一、说明



1、基础资料

说明书http://www.usr.cn/Download/871.html

软件设计手册http://www.usr.cn/Download/872.html

设置软件http://www.usr.cn/Download/885.html

串口转网络调试助手https://www.usr.cn/Product/78.html

2、硬件连接

装上SIM卡,插上天线,使用我司的原装适配器模块供电,USB转232接电脑(串口设备)

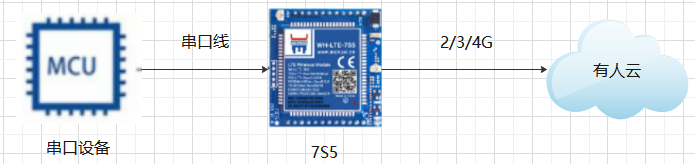

3、数据流向



终端串口设备——7S5——有人云



二、配置步骤

1、登录有人云(如果没有账号先申请通行证,目前只能通过手机号来注册通行证账户)

有人云入口:https://account.usr.cn/mp_scada



2、添加设备

有人云以设备ID方式添加,ID是系统自动生成的;点击没有SN,点这里

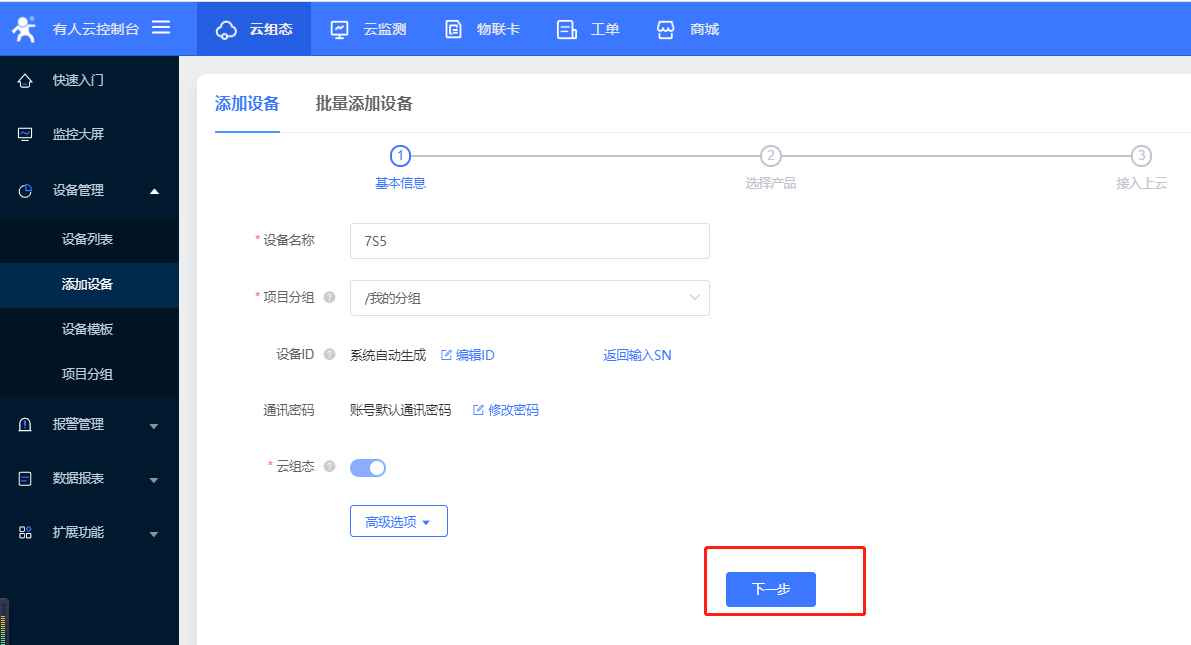

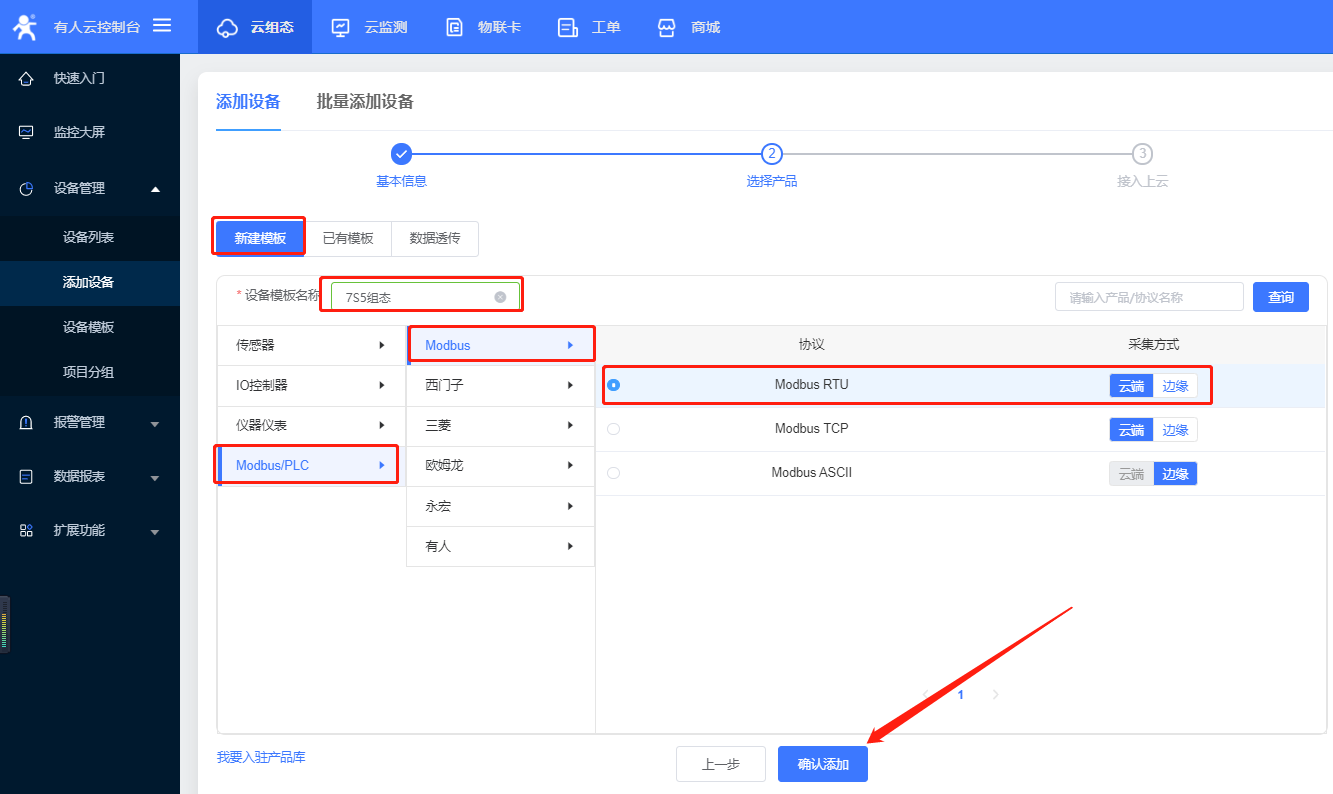

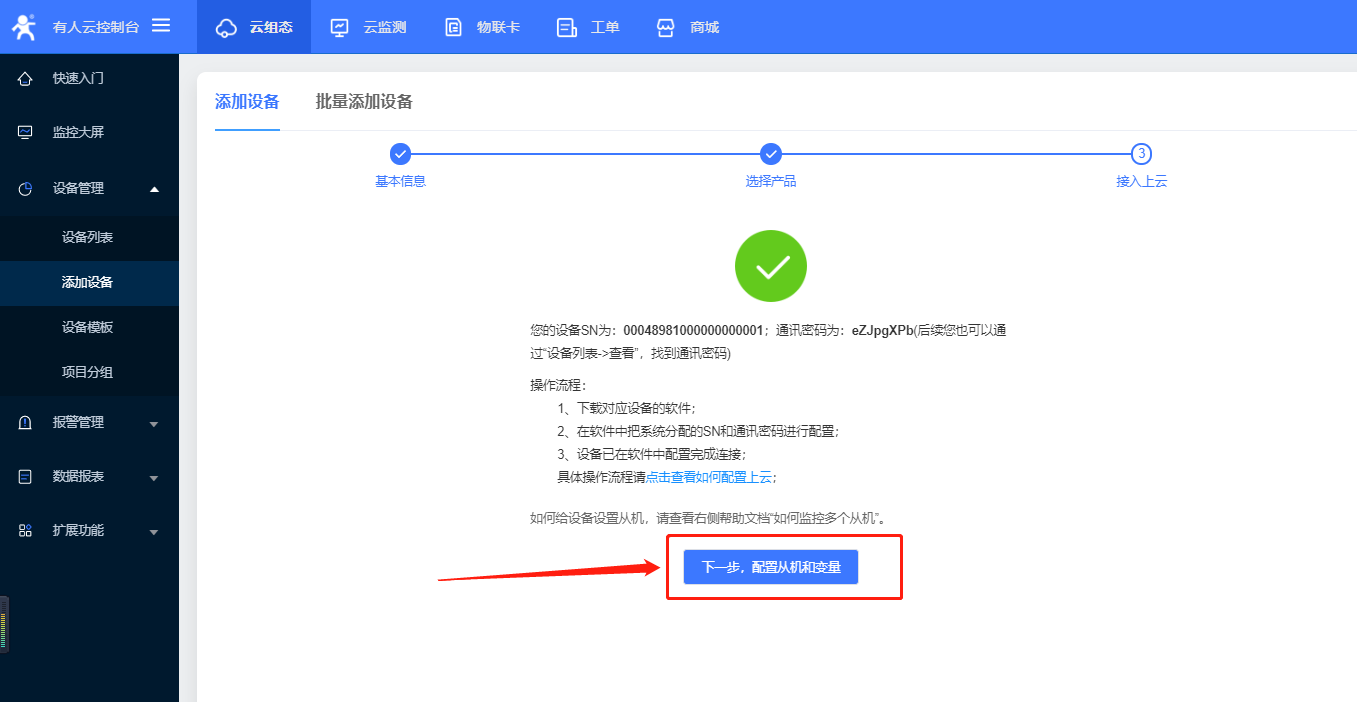

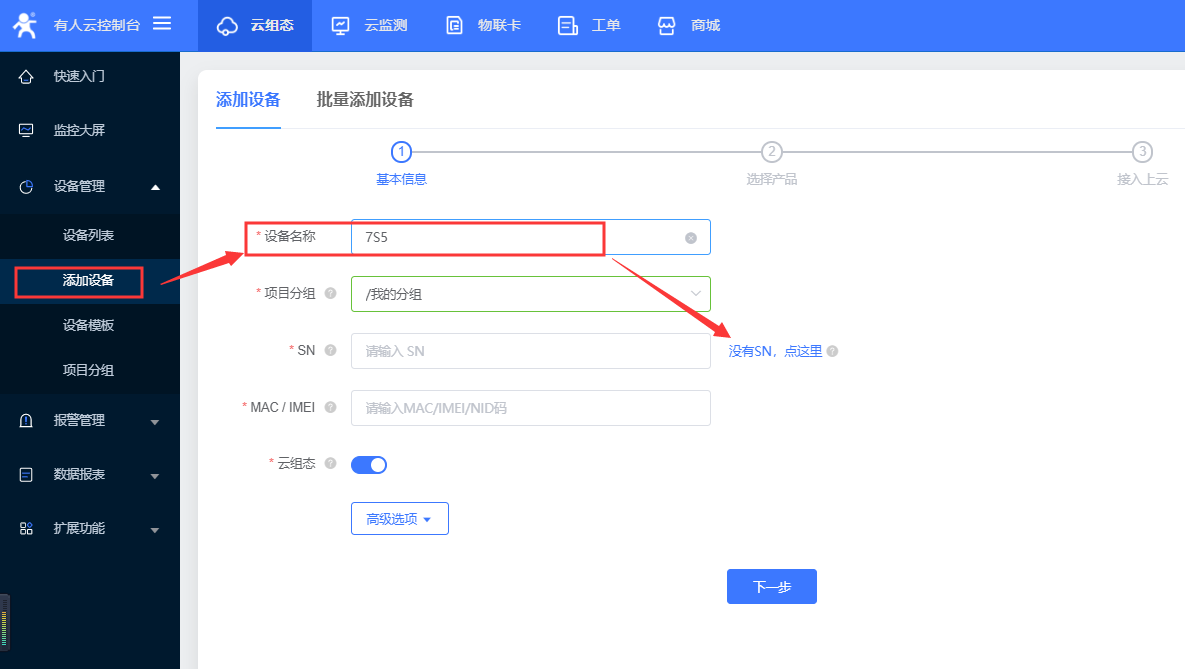

添加步骤如图:

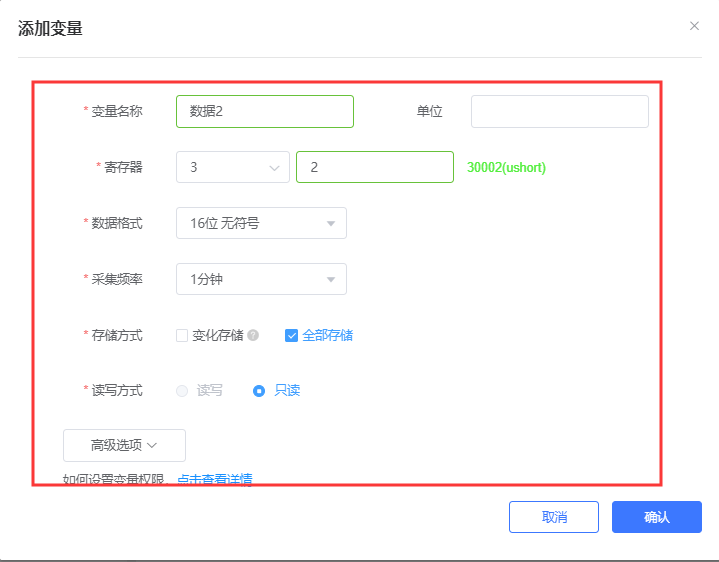

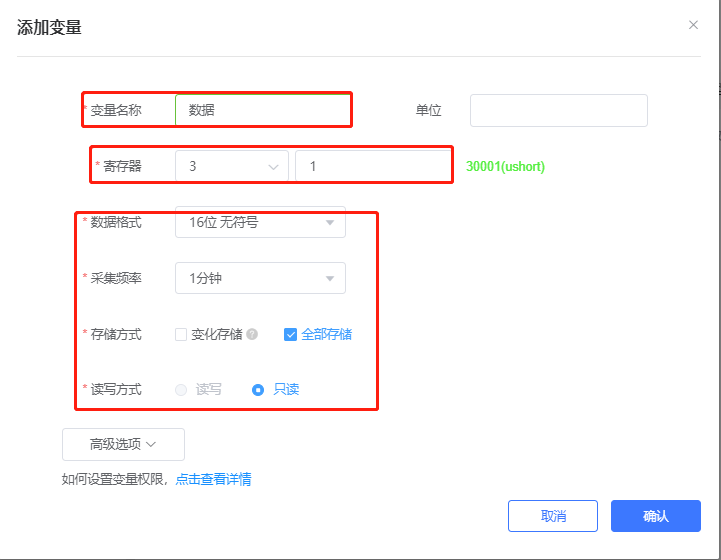

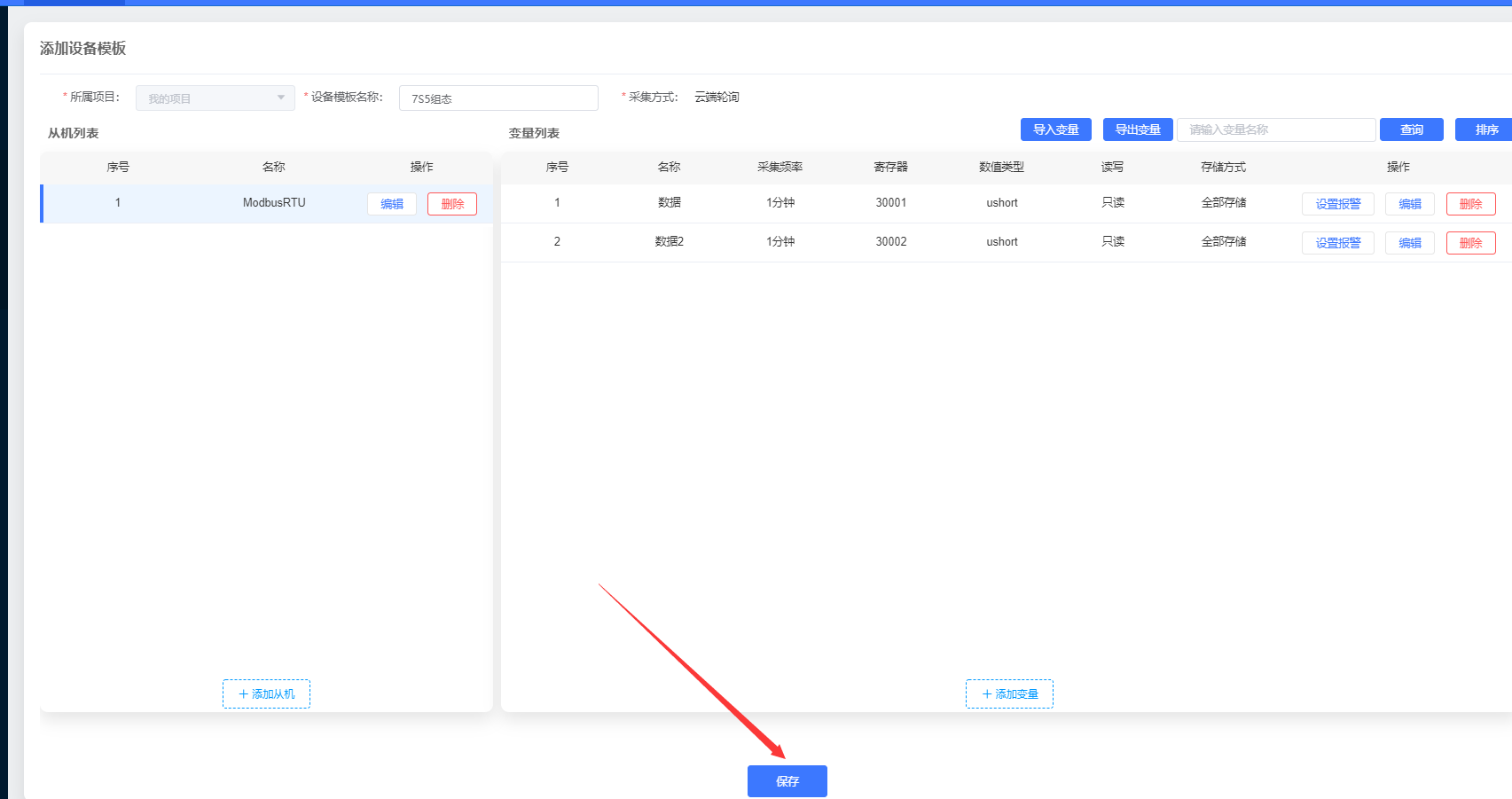

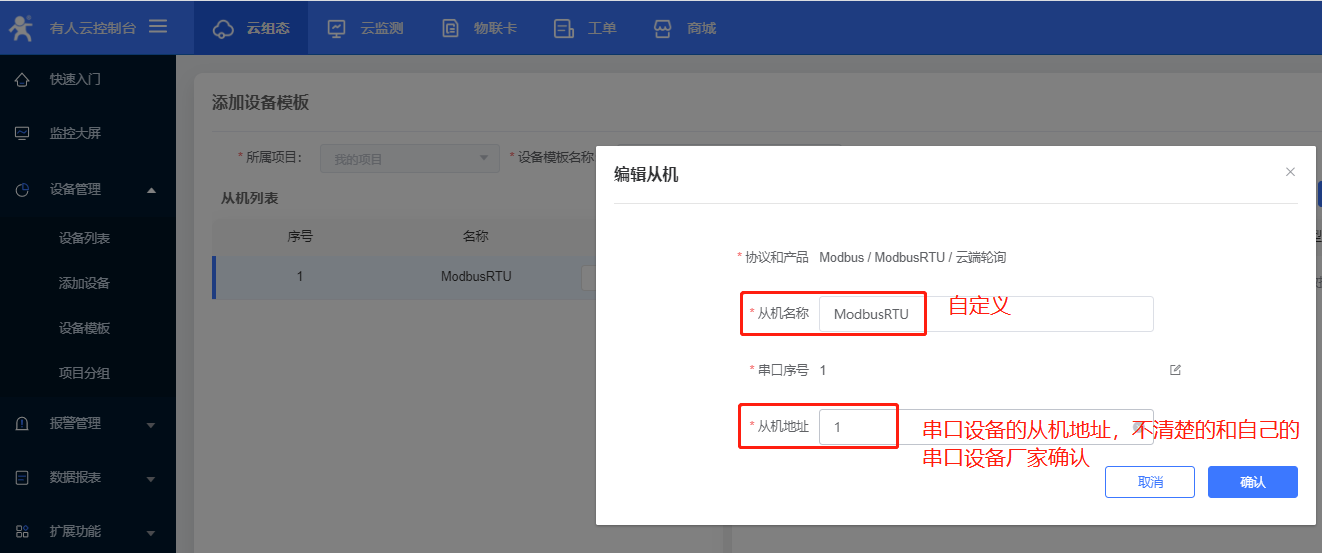

3、添加从机和变量

备注:寄存器的填写(需要知道终端设备的功能码寄存器的起始地址

(不清楚的需要联系终端设备的厂家)

功能码03H06H,起始地址0000H,则填:40001
功能码04H,起始地址000AH,则填:30011
功能码01H05H,起始地址0002H,则填:00003
功能码02H,起始地址0003H,则填:10004



格式为  功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1

如:

功能码03H06H,起始地址0000H,则填:40001

以这个为例,操作为只读就是功能码为03则就是4,寄存器地址16进制转换为10进制就是0000,然后+1;所以组态地址就是40001













三、DTU配置

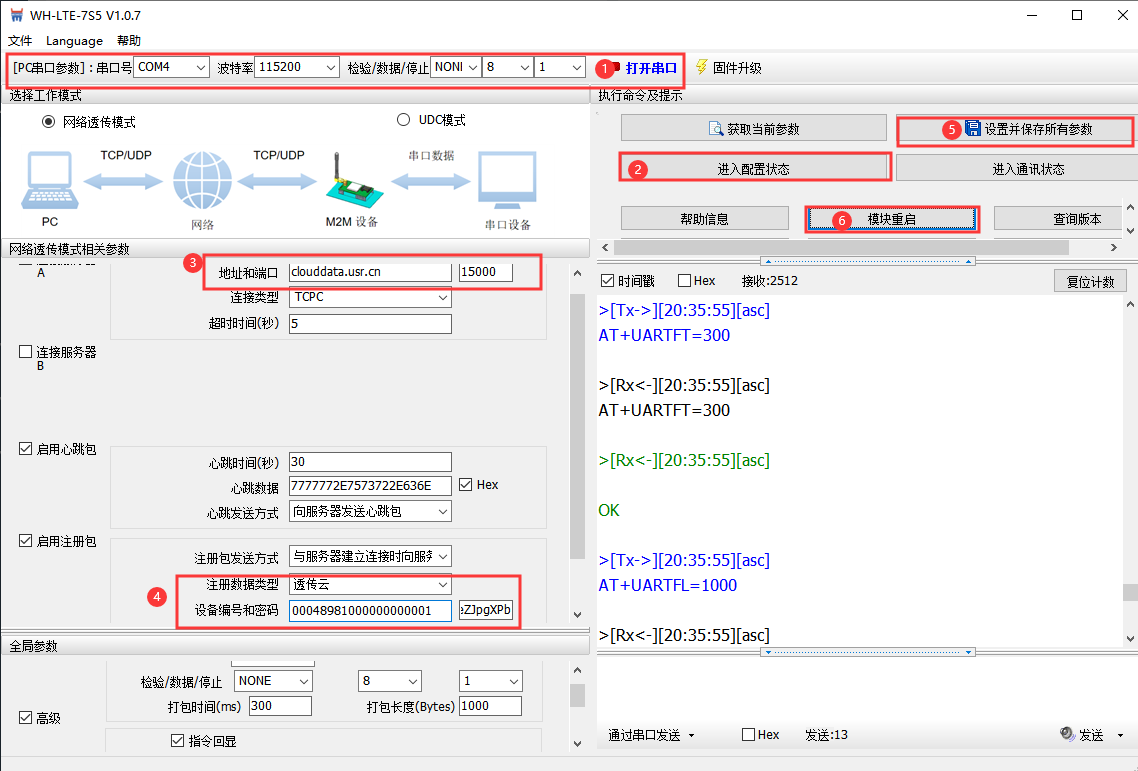

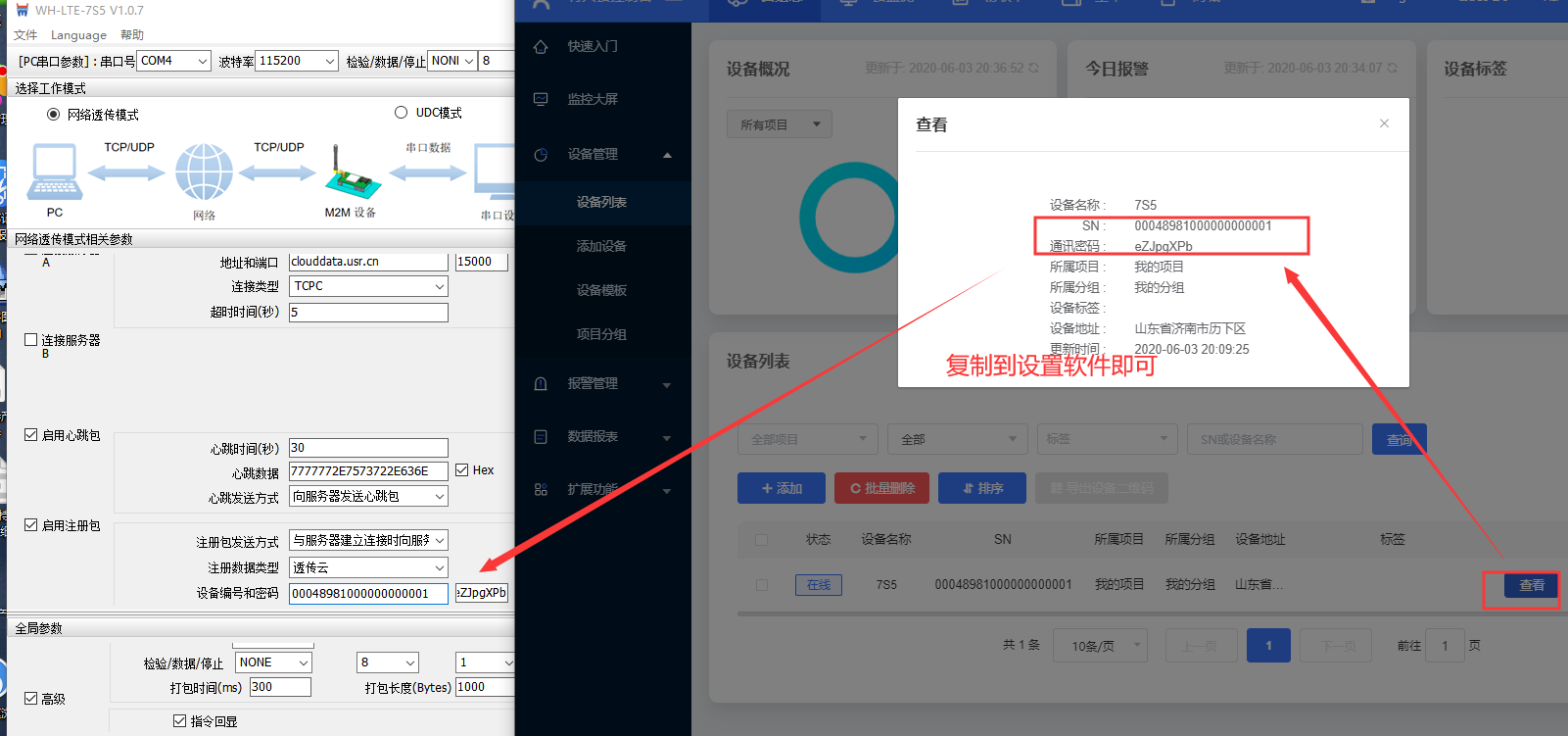

1、点击进入配置状态,返回OK说明进入配置状态成功-->配置相关参数-->点击设置所有参数-->点击设备重启

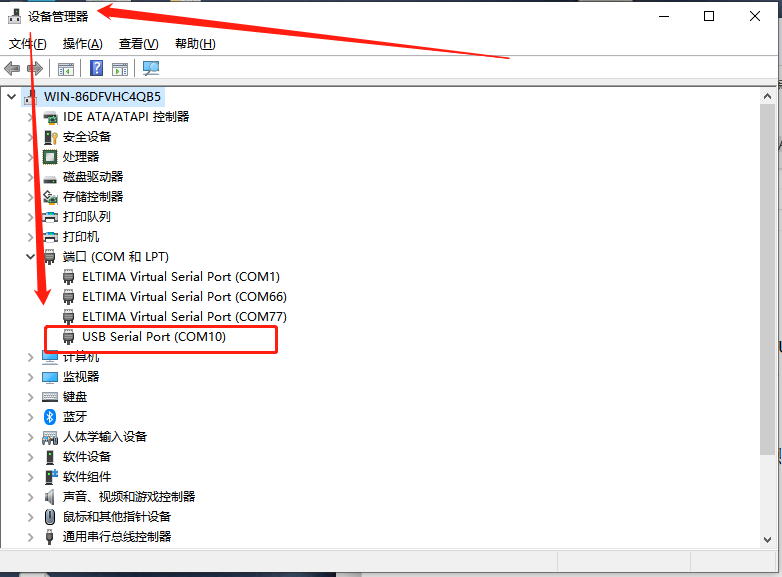

2、串口号查看方式:右击此电脑-->属性-->设备管理器(如果查看不到,安装驱动精灵或者更新驱动)

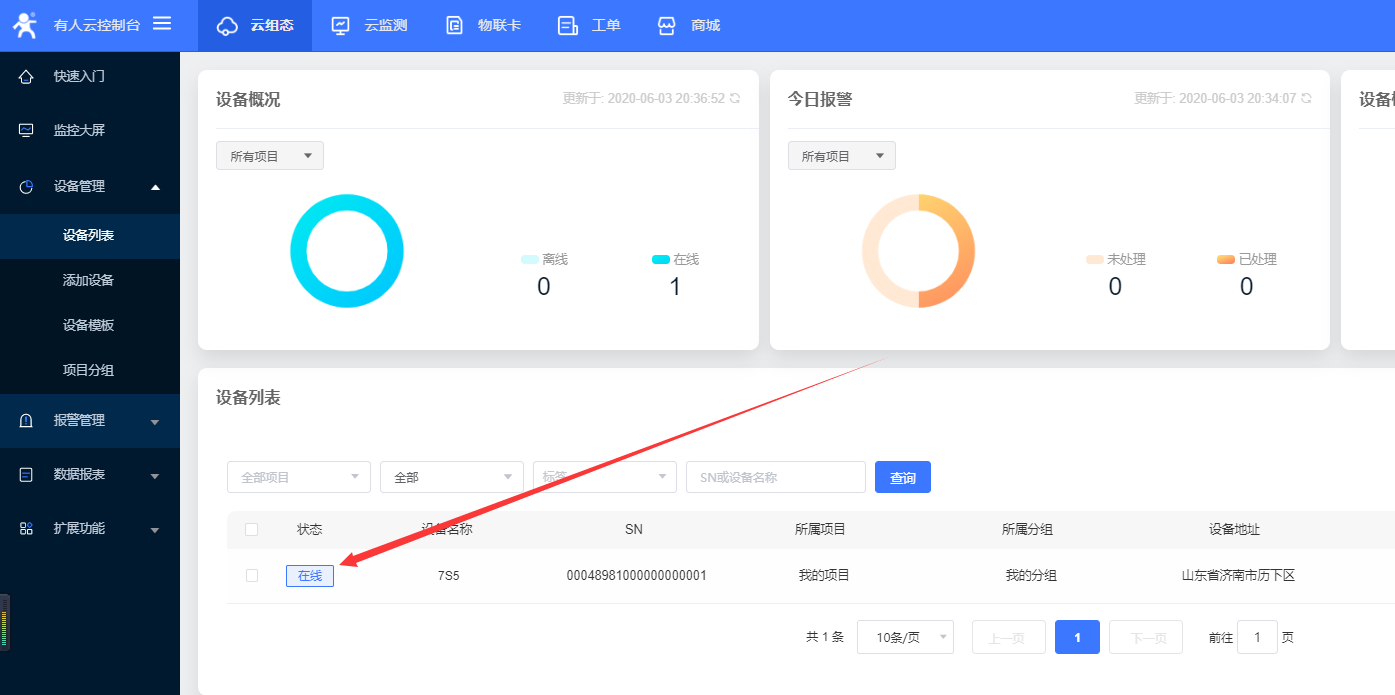

3、有人云显示在线

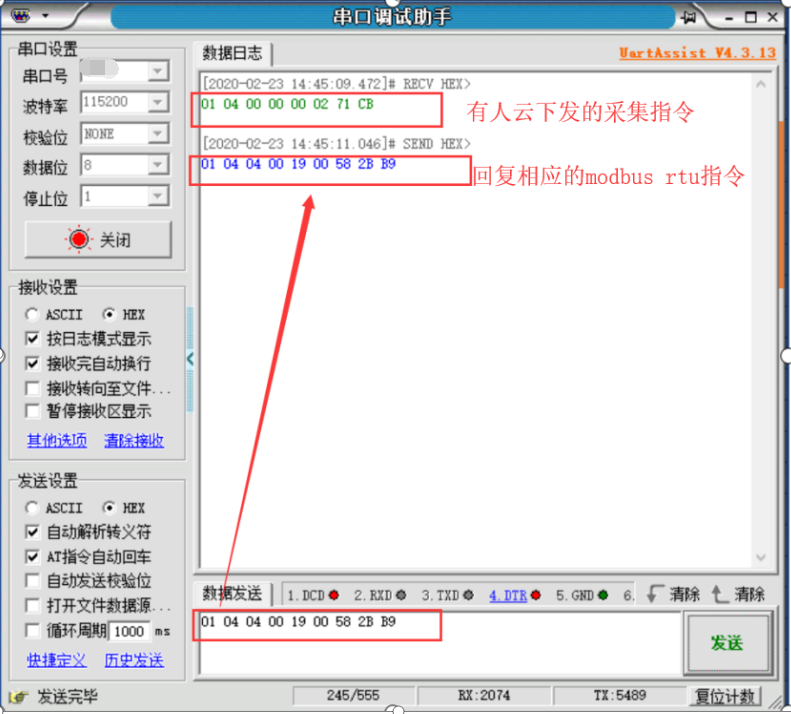

4、看到有人主动下发的采集指令,然后给有人云回复相应的modbus rtu指令;

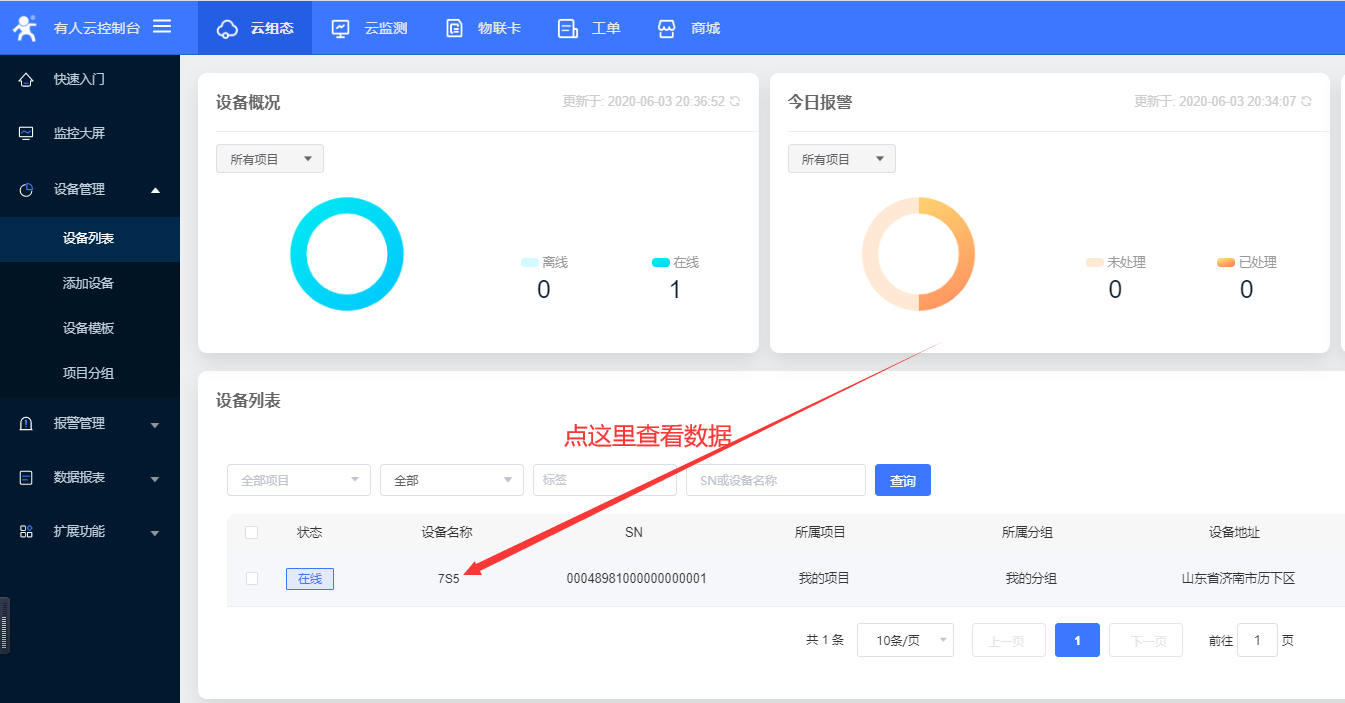

5、可以看到数据成功在有人云上显示



7S5测试案例

7S5基本测试案例:http://www.usr.cn/Faq/529.html

7S5连接远程服务器测试案例:http://www.usr.cn/Faq/529.html
