USR-WIFI232-A2/B2 连接有人云Modbus RTU设备组态测试
2019-12-19


B2软件设计手册:http://www.usr.cn/Down/USR-WIFI232-B2-software-V1.0.5.pdf



本案例基于STA模式的无线网络配置:





本案例测试说明:用modbus slave软件模拟modbus rtu协议的串口设备;

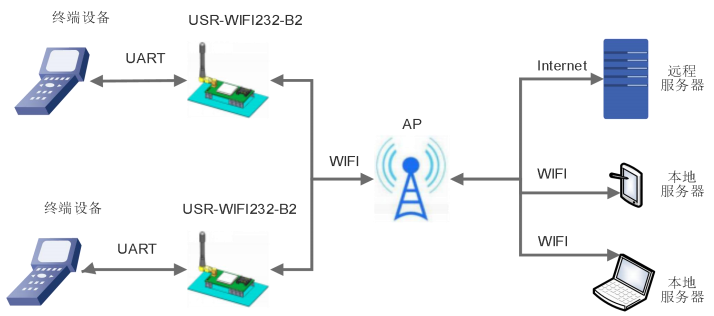

数据流向:modbus slave软件----A2/B2-----有人云(组态显示)

客户实际应用:modbus rtu设备---A2/B2---有人云(组态显示)

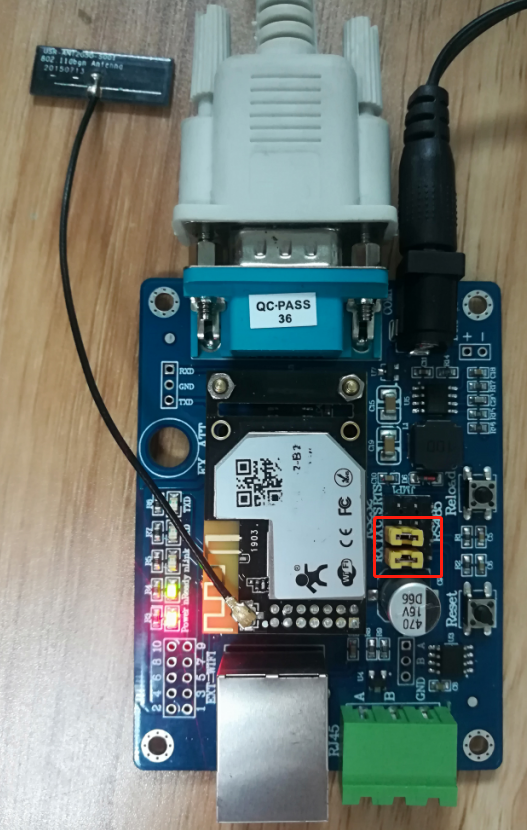

测试使用232串口, 底板跳帽默认位置在485位置,需要修改跳帽安放位置。



具体步骤如下:

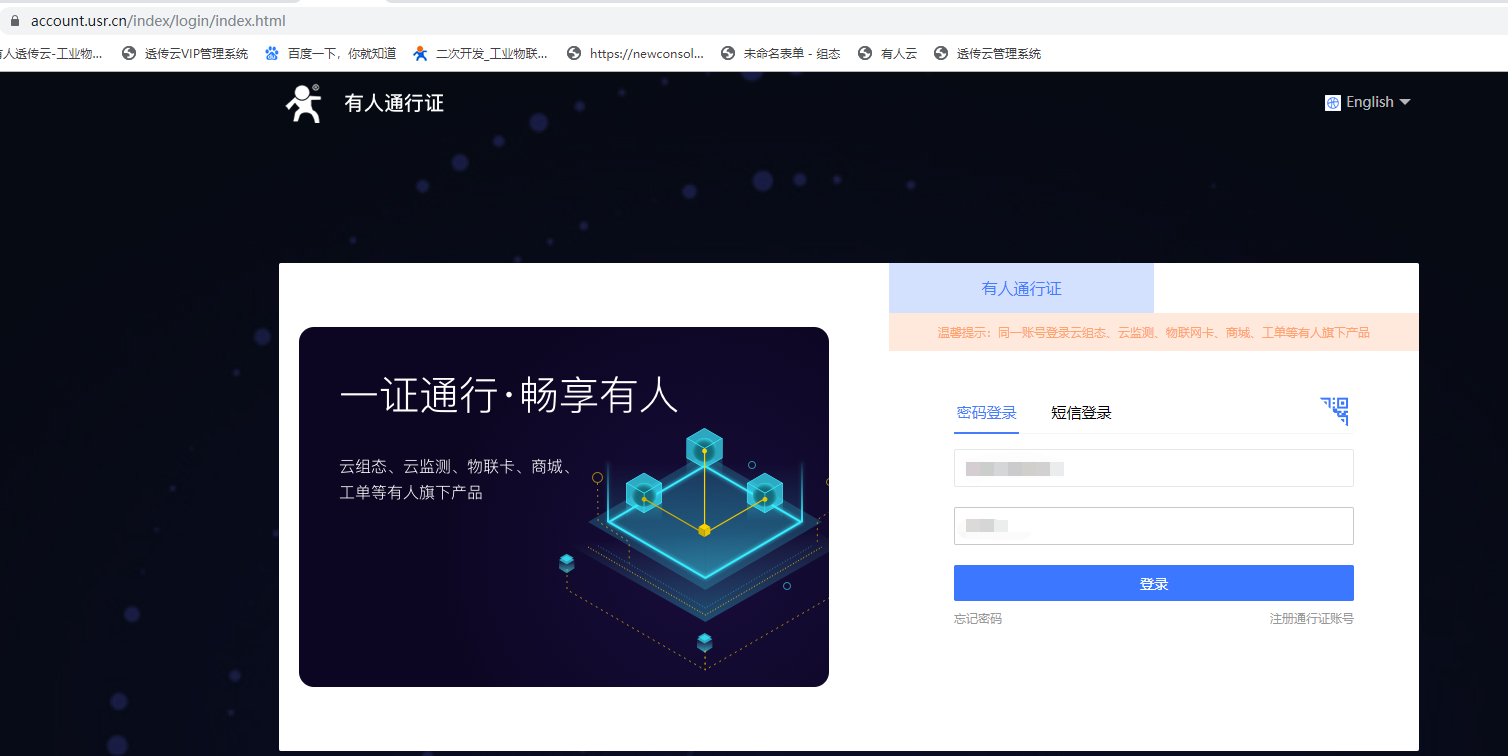

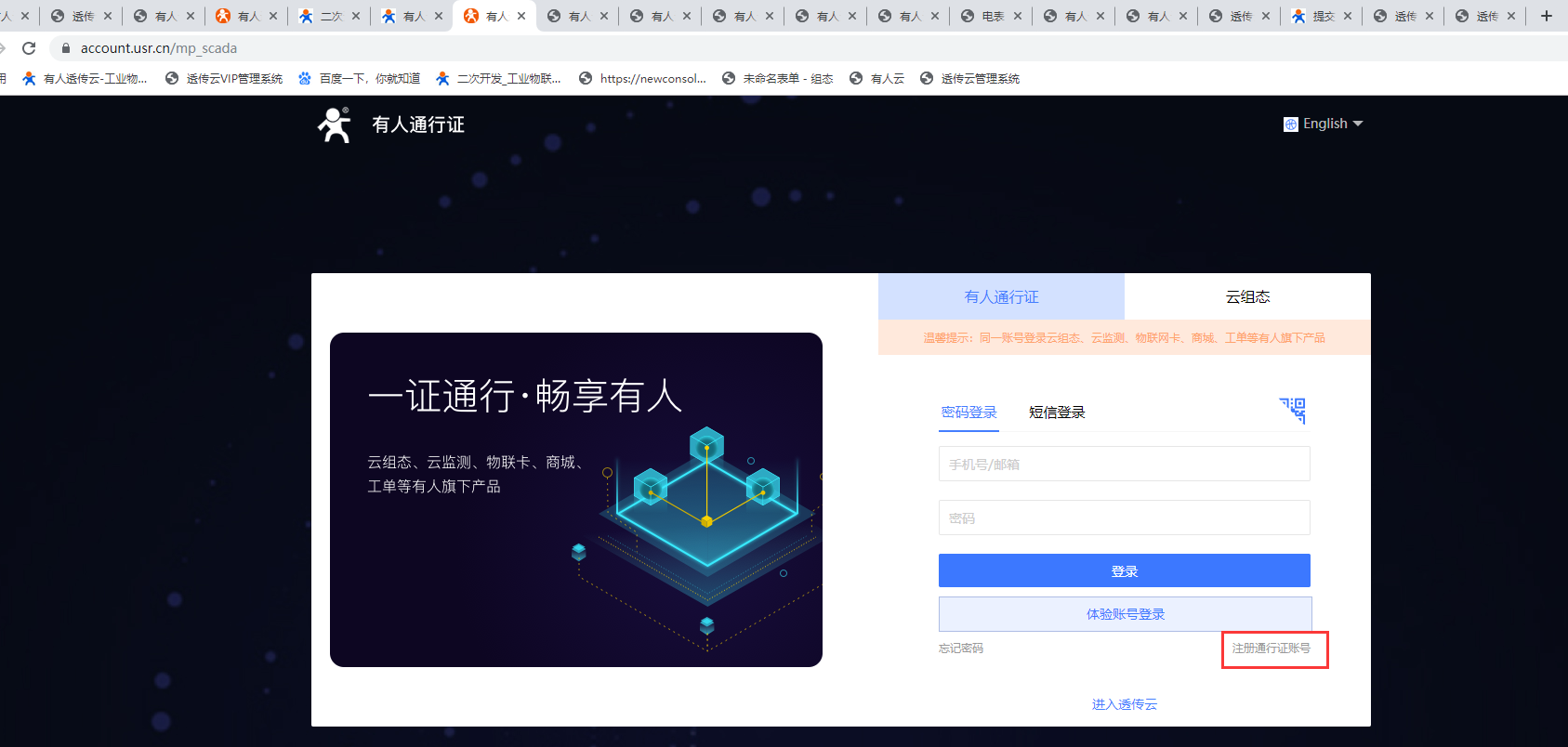

1、登录有人云(如果没有账号先申请通信证,

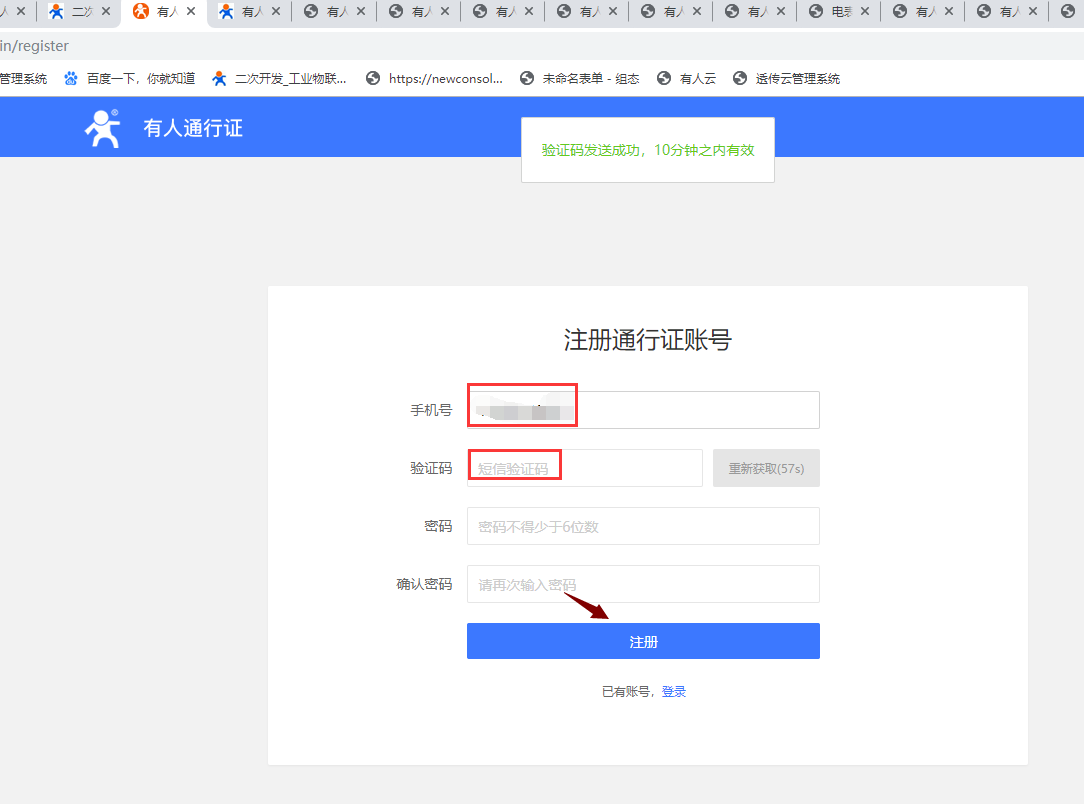

2、目前只能通过手机号来注册通行证账户



3、注册完此,由此进入有人云界面

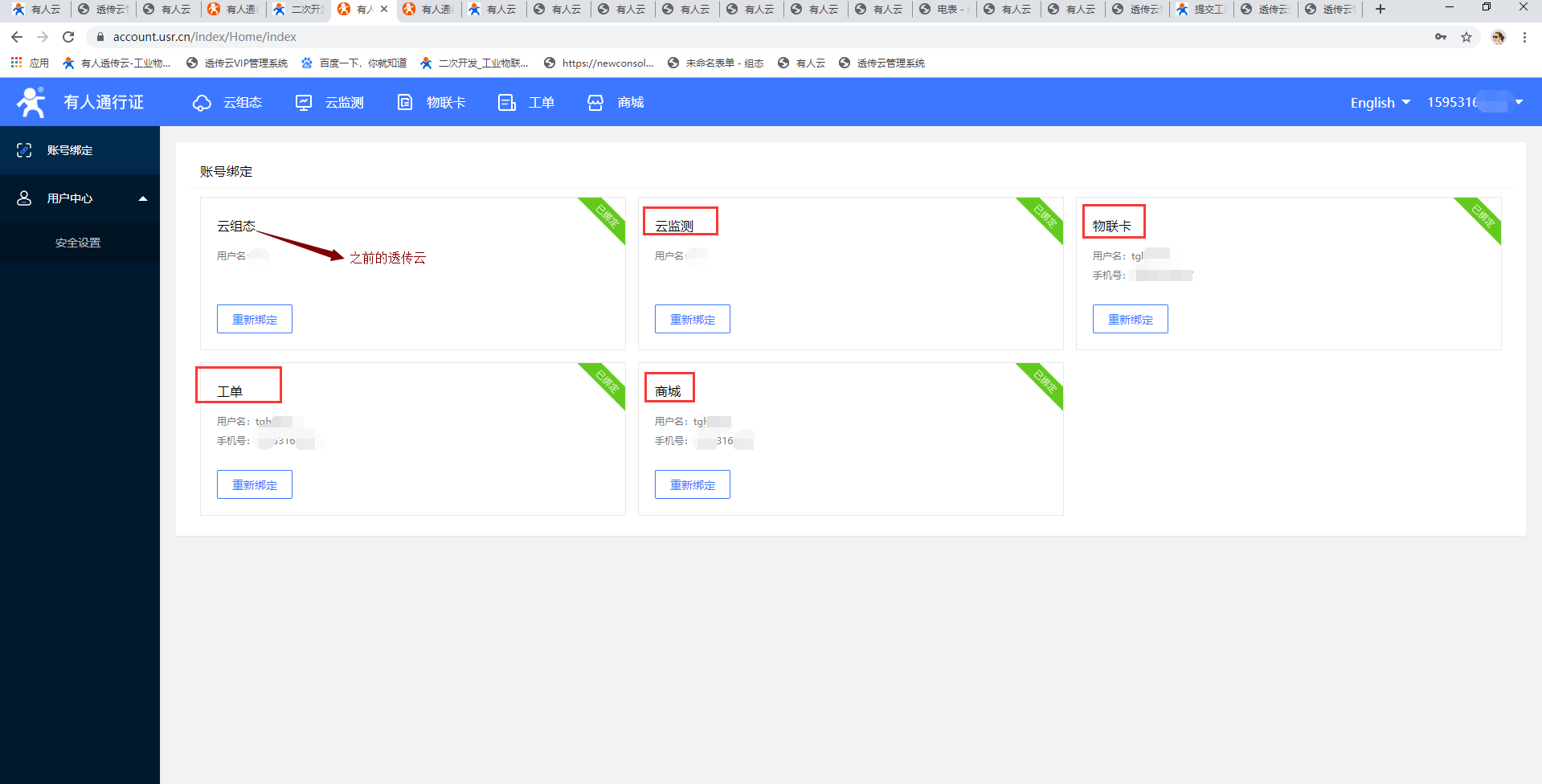

4、可以重新创建云组态,如果以前使用过透传云可以直接绑定透传云的账号,由此界面绑定物联网卡平台,工单系统,云检测,和商城;

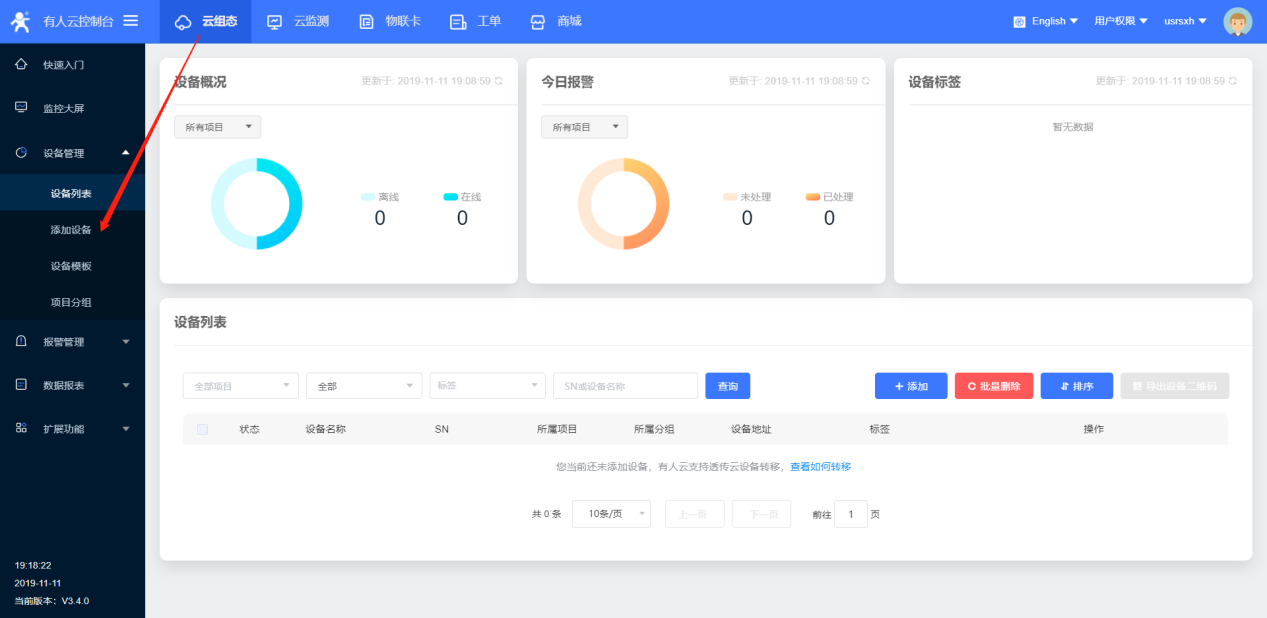

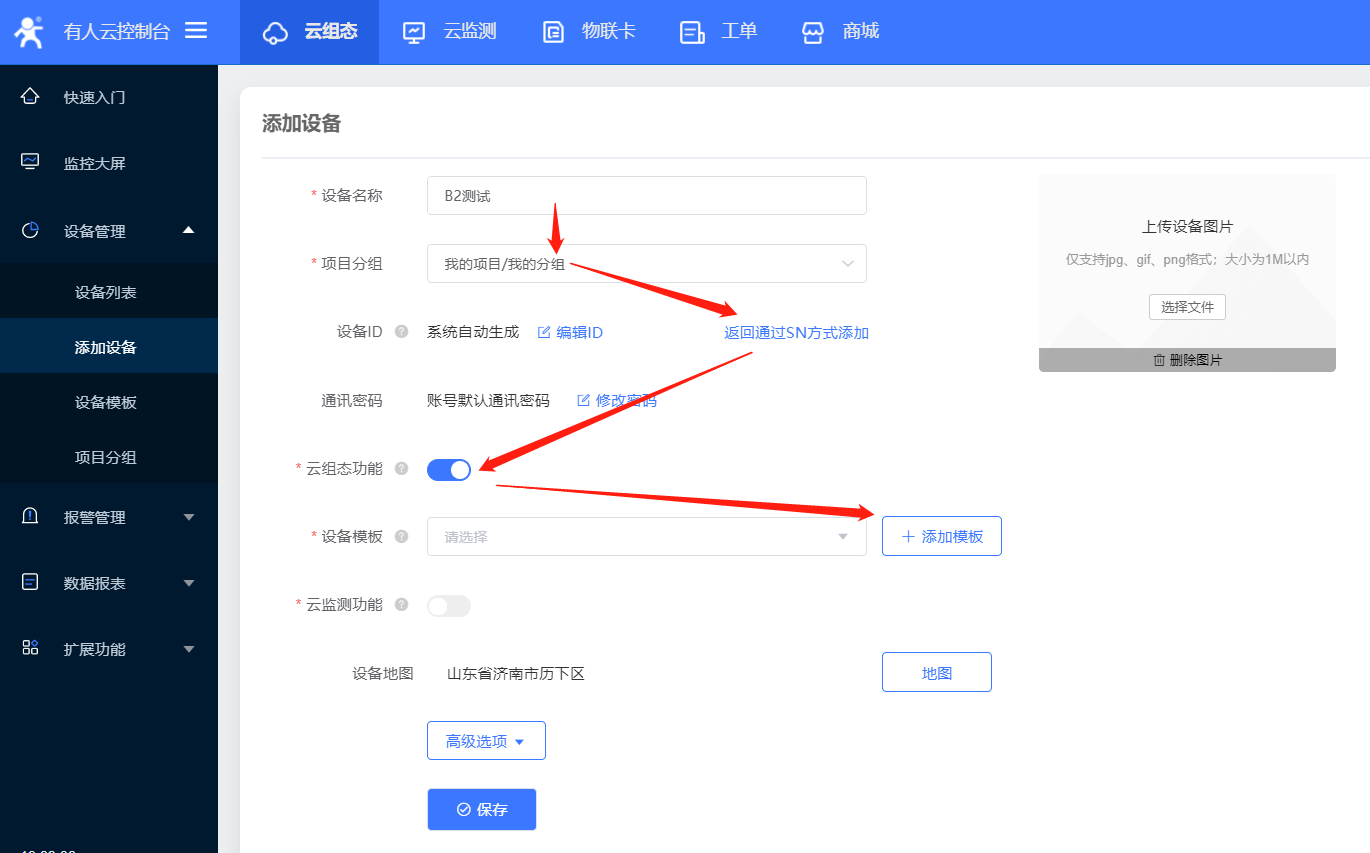

5、本次案例是A2/B2连有人云进行数据显示,可以进入云组态,选择添加设备;

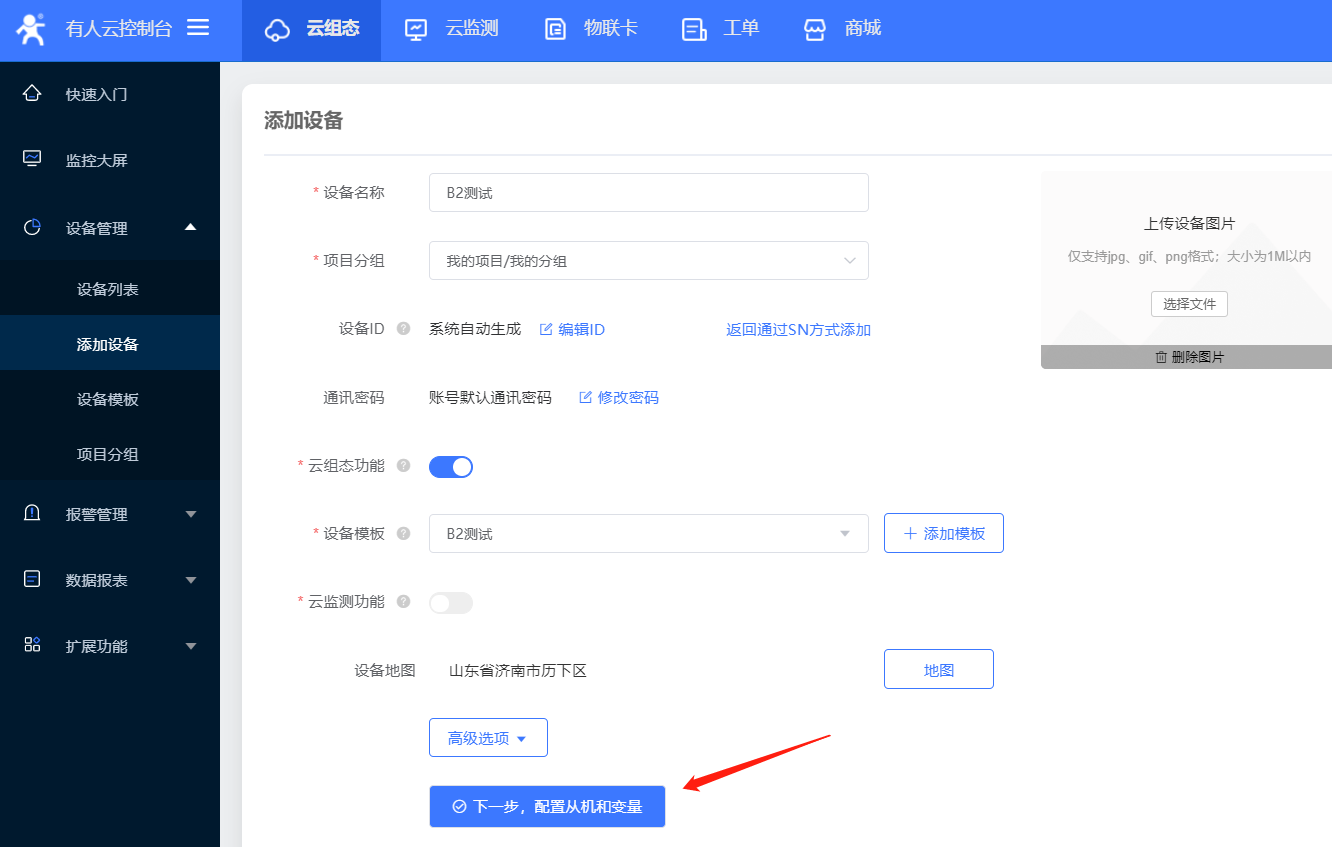

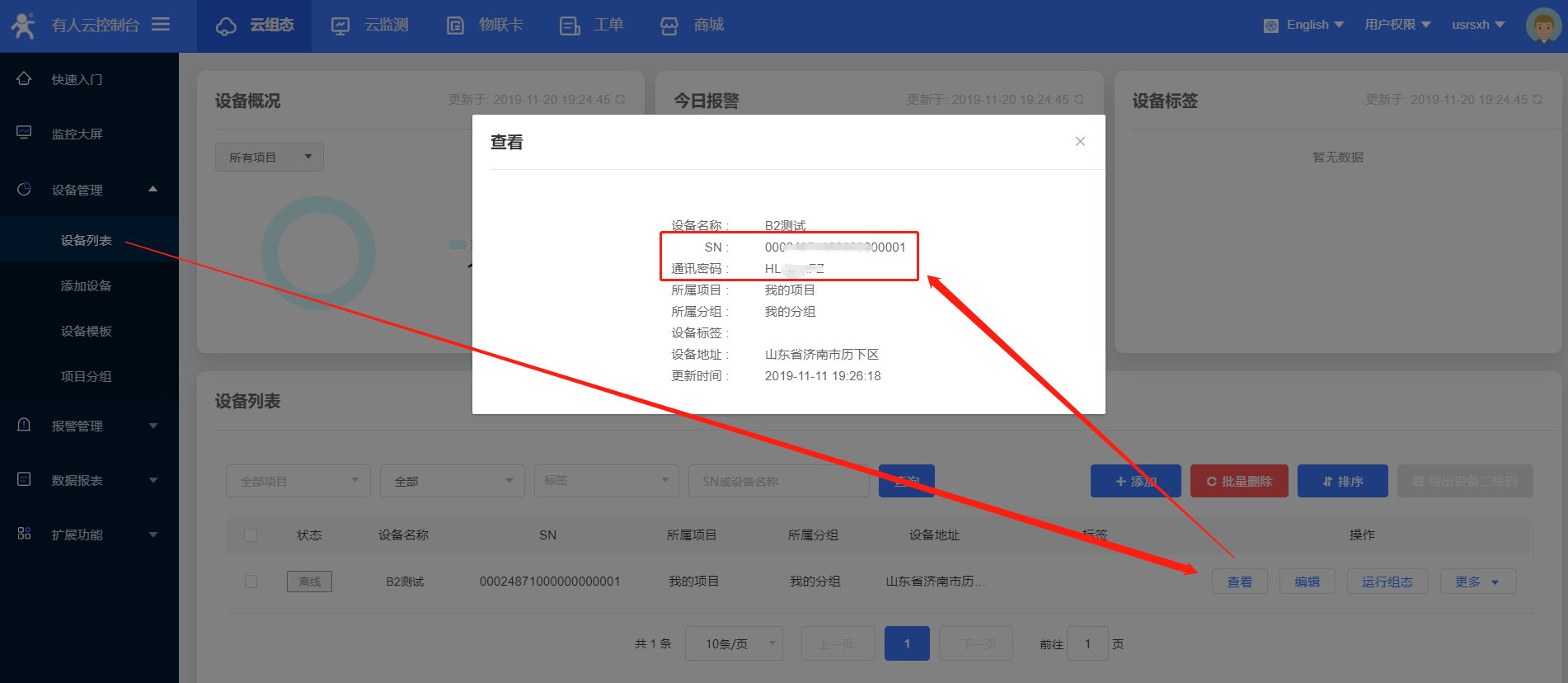

6、设置设备名称,和项目分组,A2/B2目前只能使用ID方式添加设备id;设备id和密码设置默认就可以,选择云组态,添加数据模板;



7、模板更改名称,选择modbus rtu协议,点击保存



8、点击下一步配置从机和变量

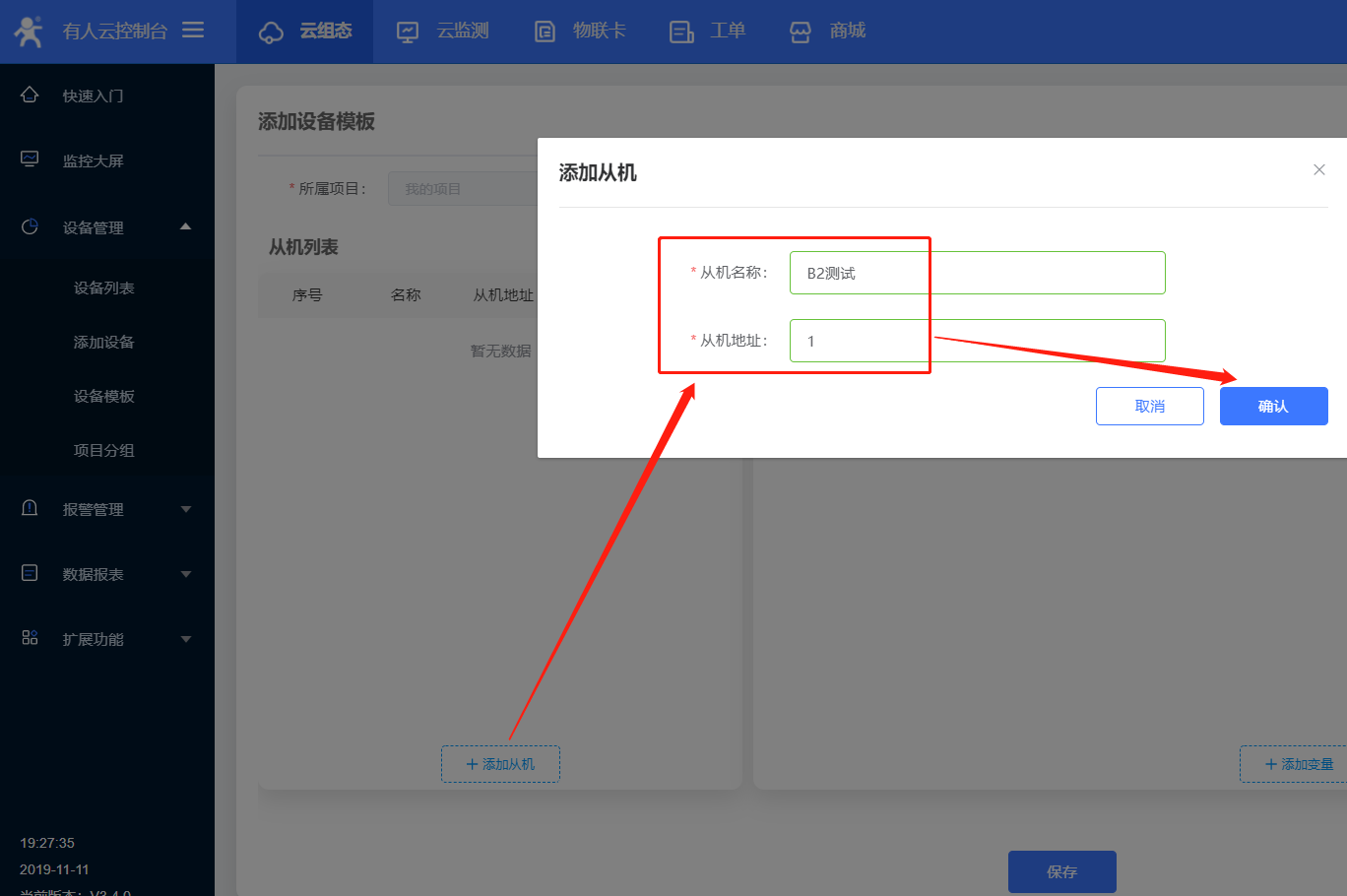

9、设置从机名称,从机地址是接在A2/B2的串口上的终端设备的从机地址(如果不清楚,可以咨询终端设备的厂家)

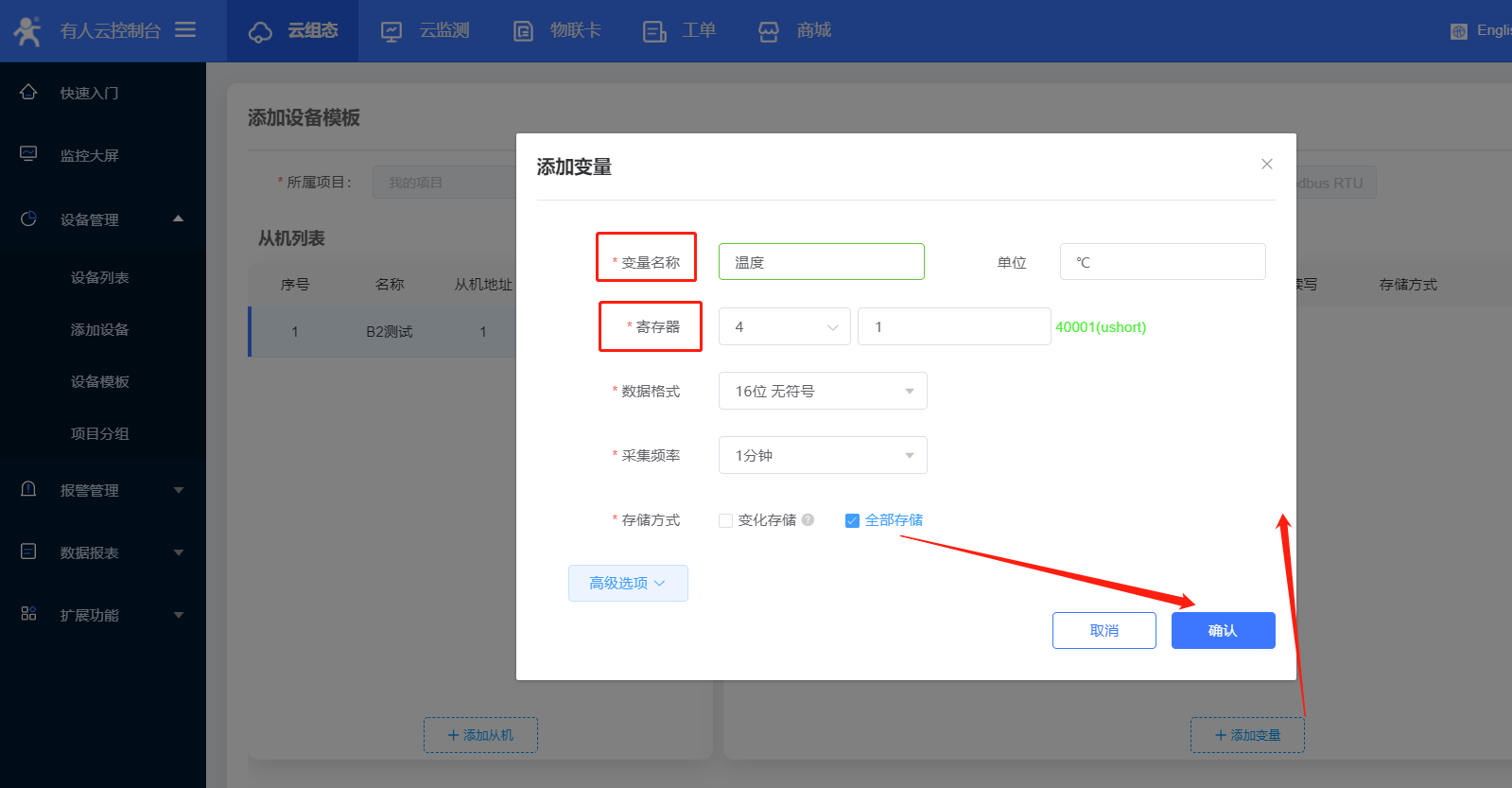

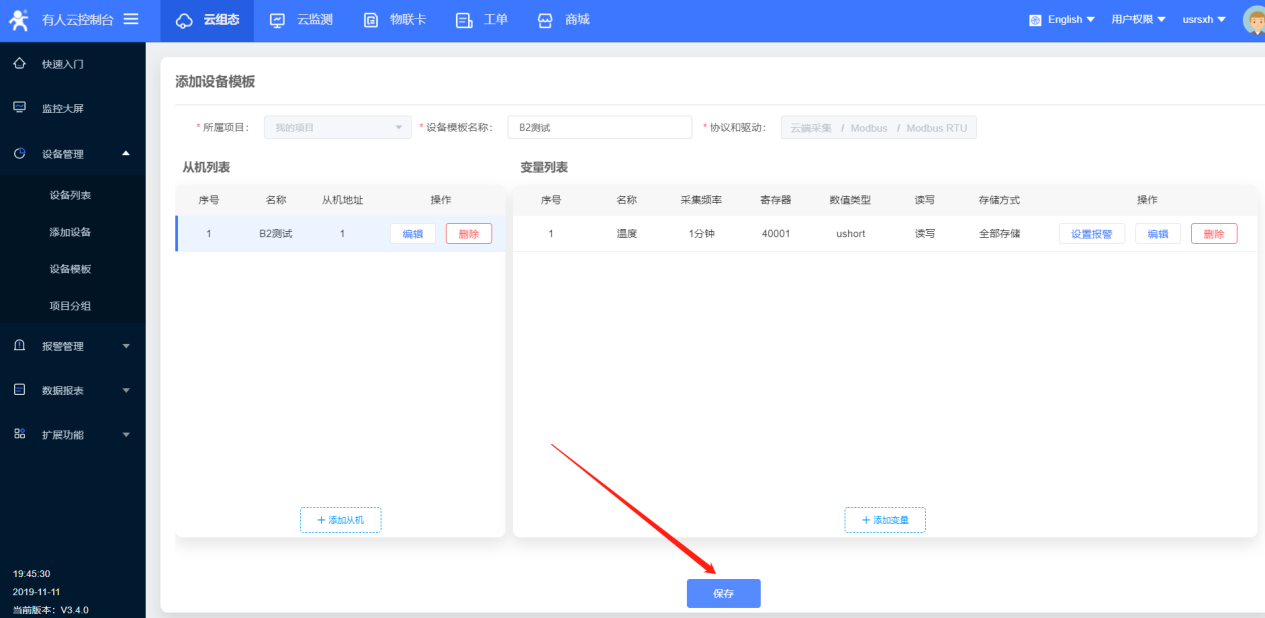

10、设置数据节点的名称,寄存器地址,数据格式,采集频率(最低只能是一分钟,);

寄存器地址填写规则:

格式为  功能码+寄存器地址(需要16进制转为10进制)+1

与组态软件的寄存器写法相同,填十进制寄存器地址,寄存器为起始地址+1。

如:

功能码03H或06H,起始地址0000H,则填:40001;

以这个为例,操作为只读就是功能码为03则就是4,寄存器地址16进制转换为10进制就是0000,然后+1

所以组态地址就是40001;

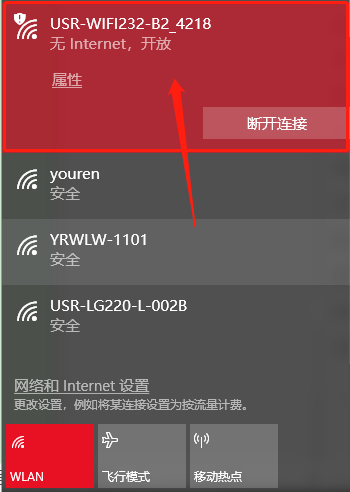

11、下面设置A2/B2,电脑连接A2/B2WiFi

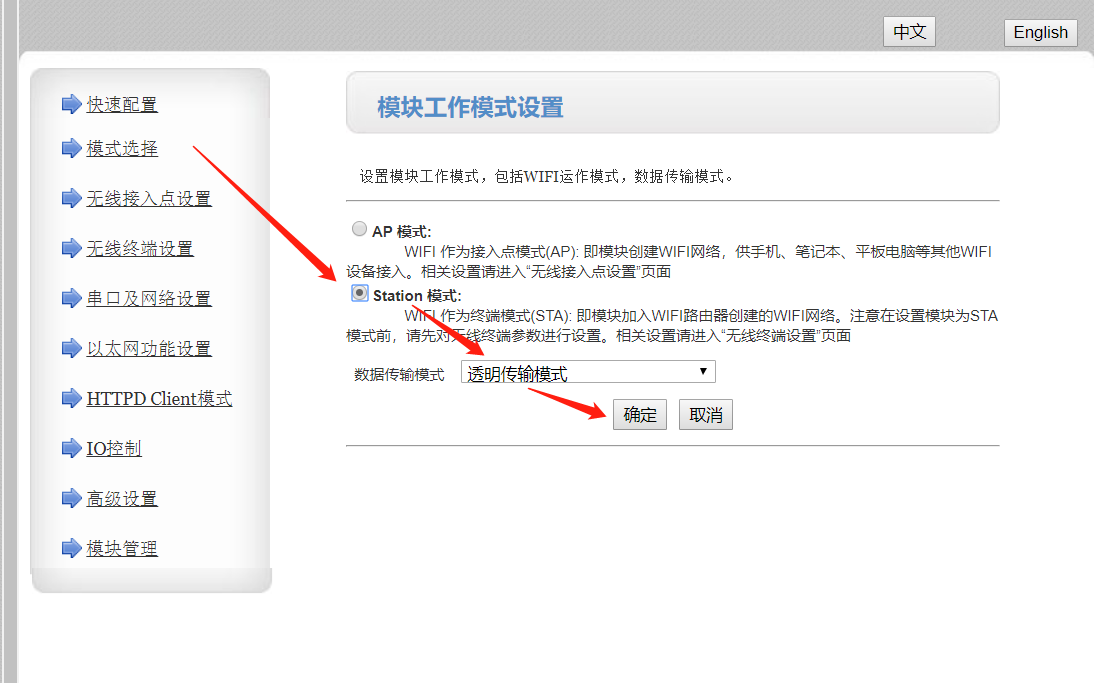

内置网页的账号和密码都是admin,进入以后选择模式选择模式选择为sta模式,点击确定;(先不要重启,等设置完所有的参数再重启设备)

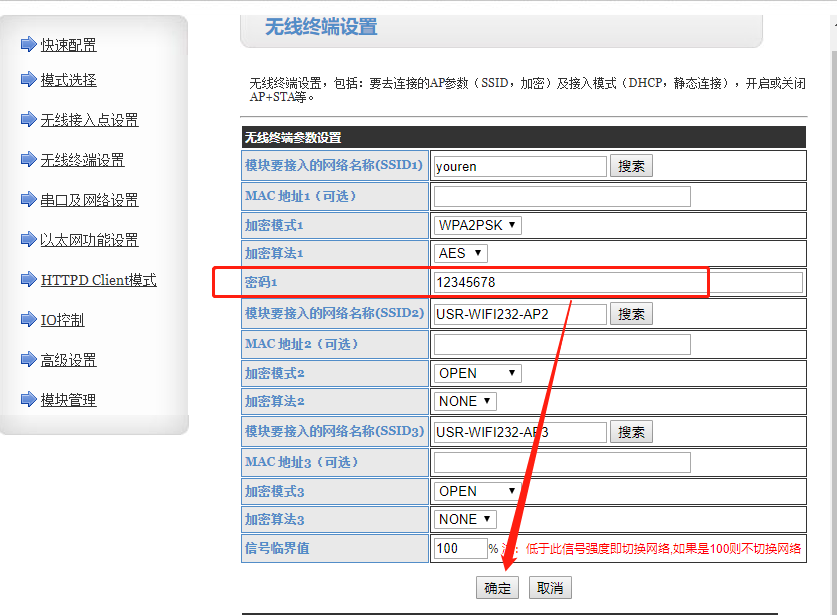

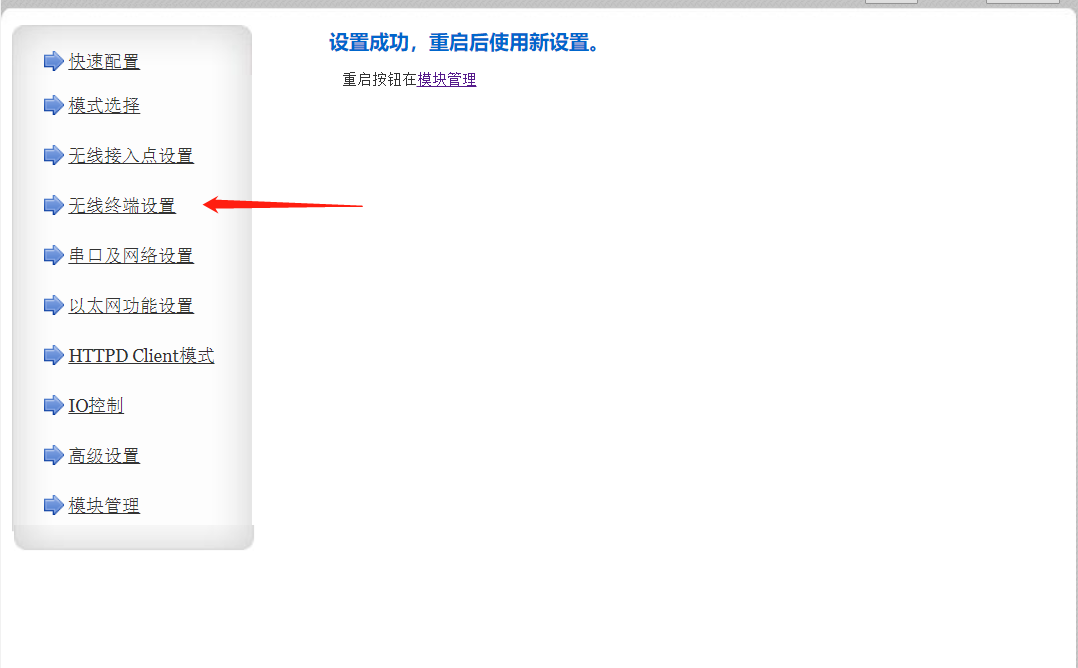

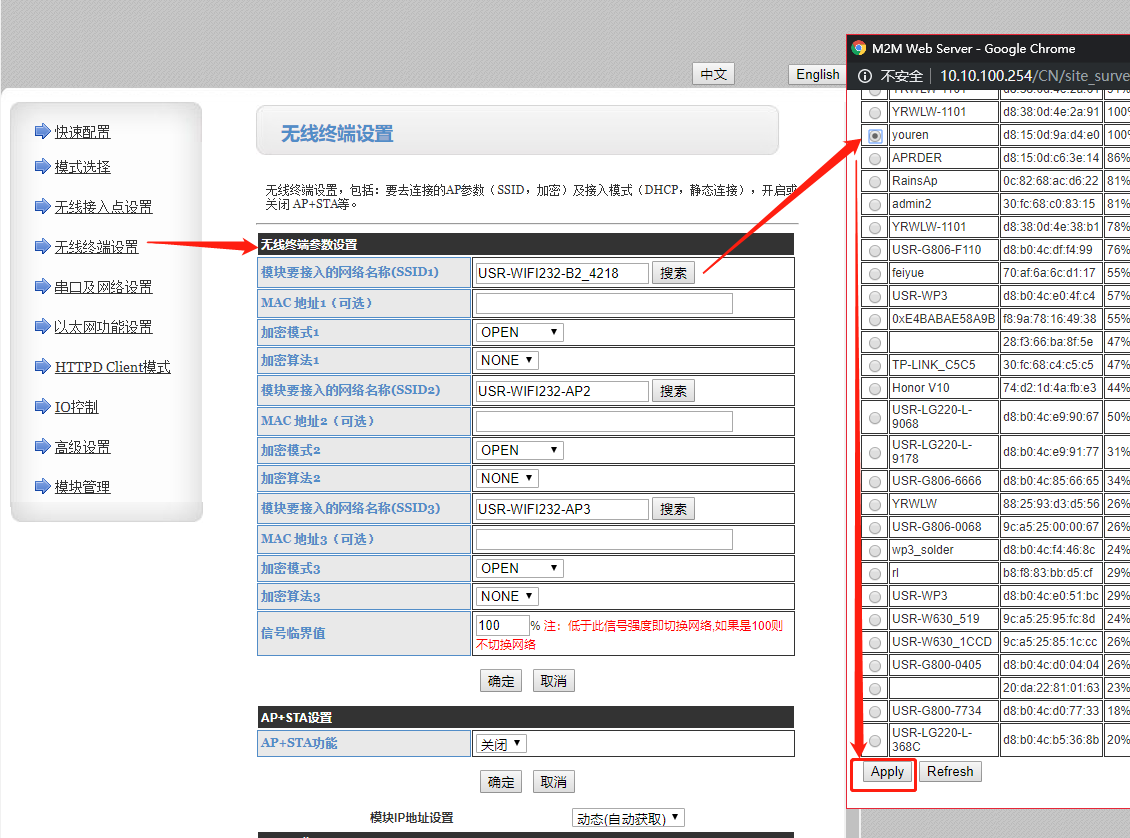

13、进入无线终端设置,搜索要连接的WiFi,选中以后点击确定,输入密码,设置完成后同样需要点击确定

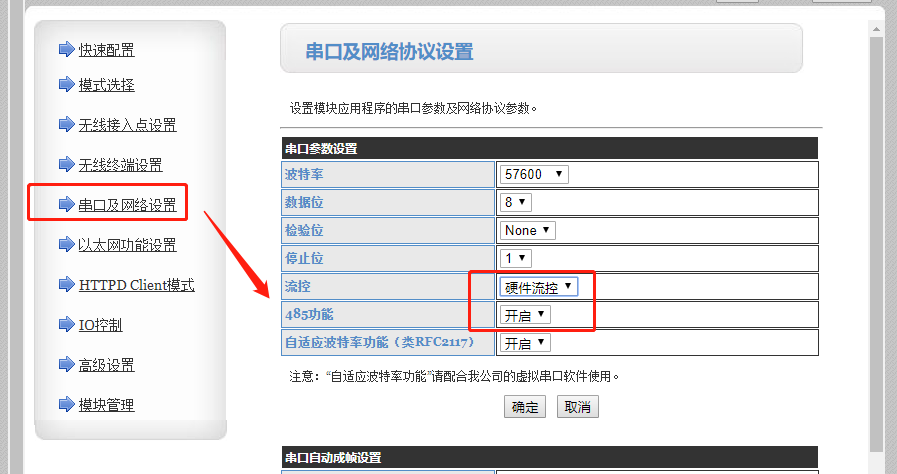

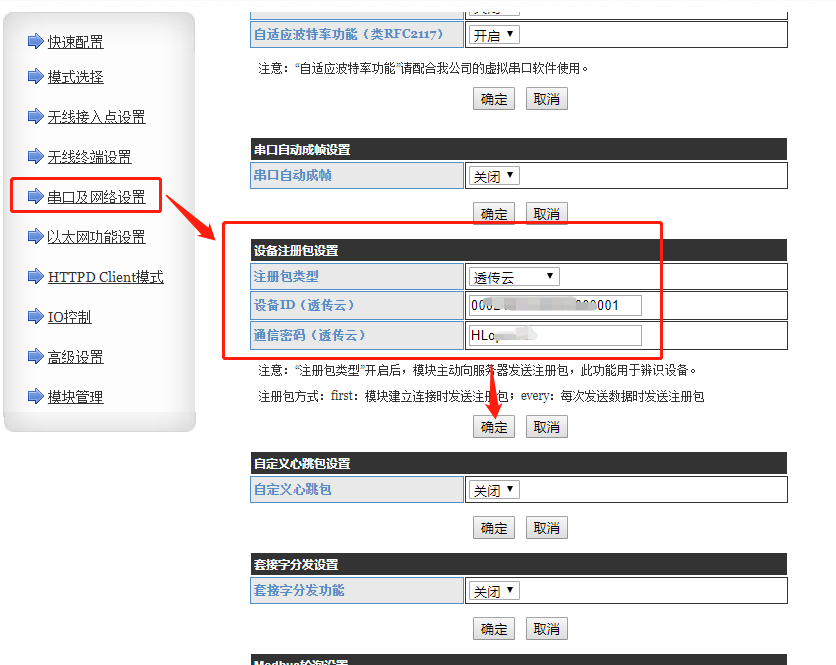

14、进入到串口及网络参数设置,串口参数设置为和您终端设备的串口参数一致。注册包选择透传云,填上透传云上新建立的设备id,和密码(如下图所示),点击保存

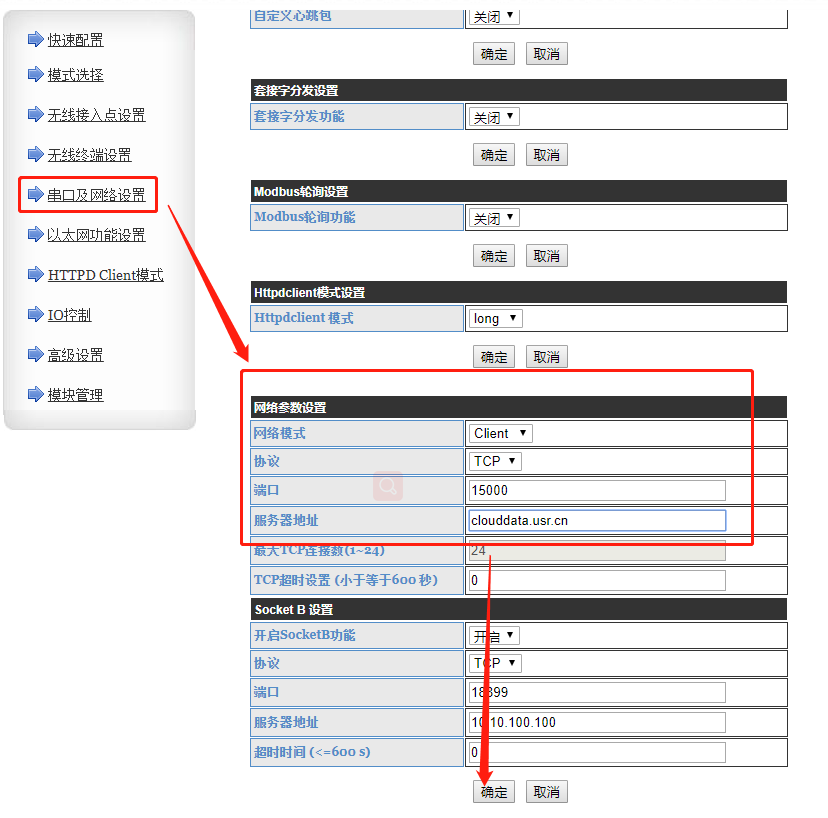

15、在串口及网络参数中的网络设置上设置为Tcp Client,透传云的域名为clouddata.usr.cn,透传云的端口为15000,设置完点击保存;

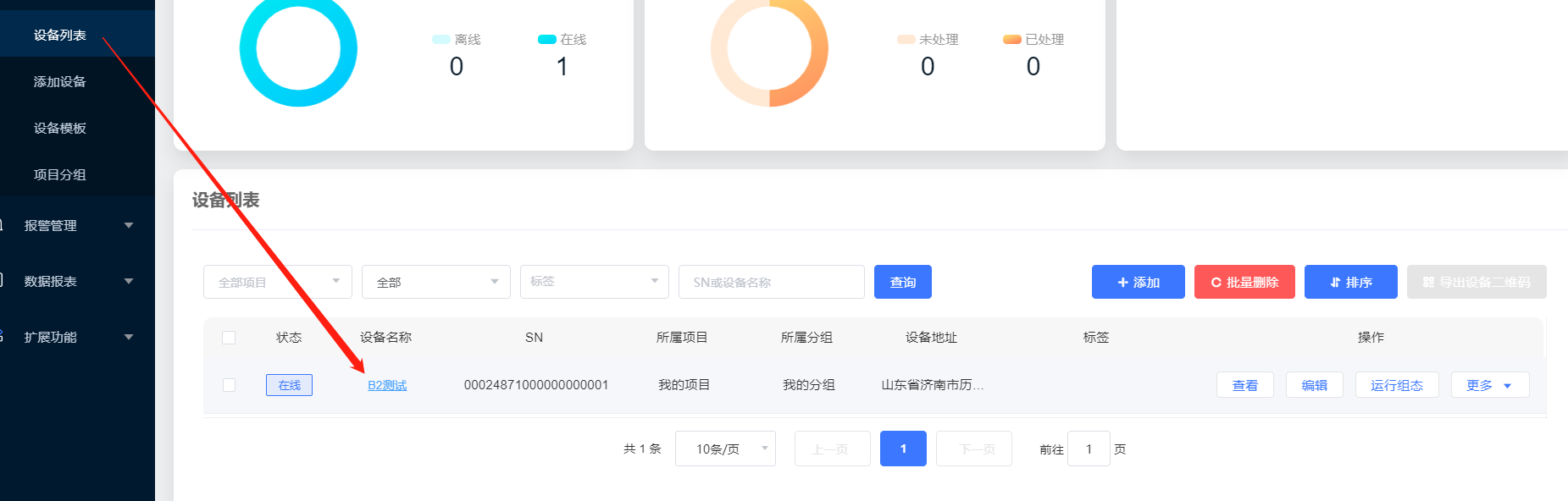

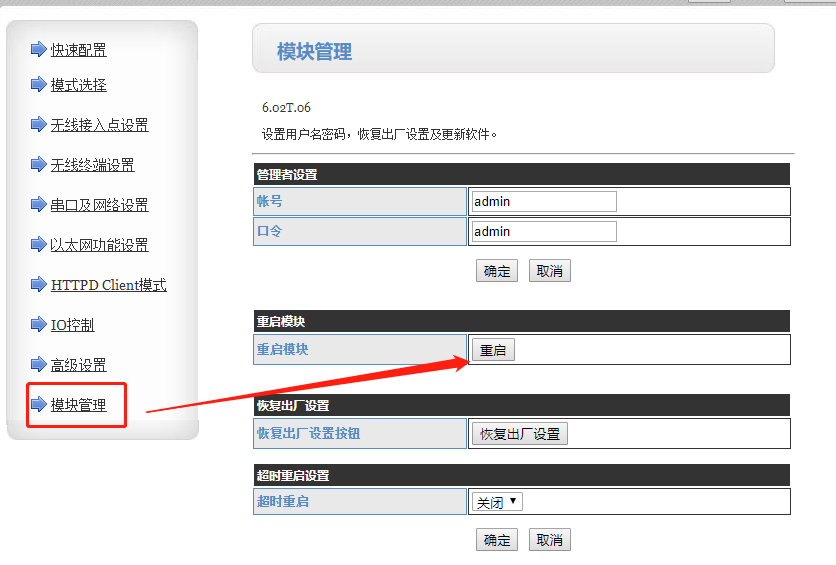

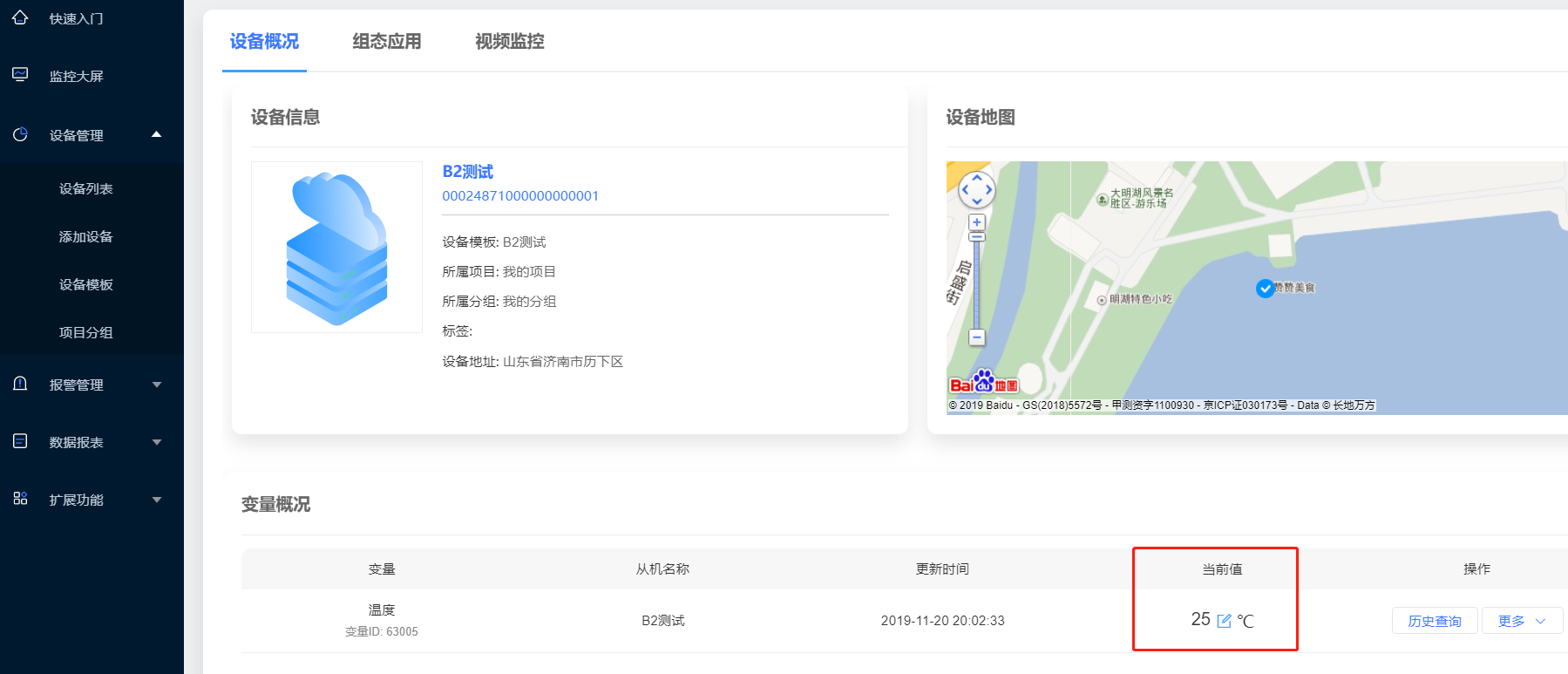

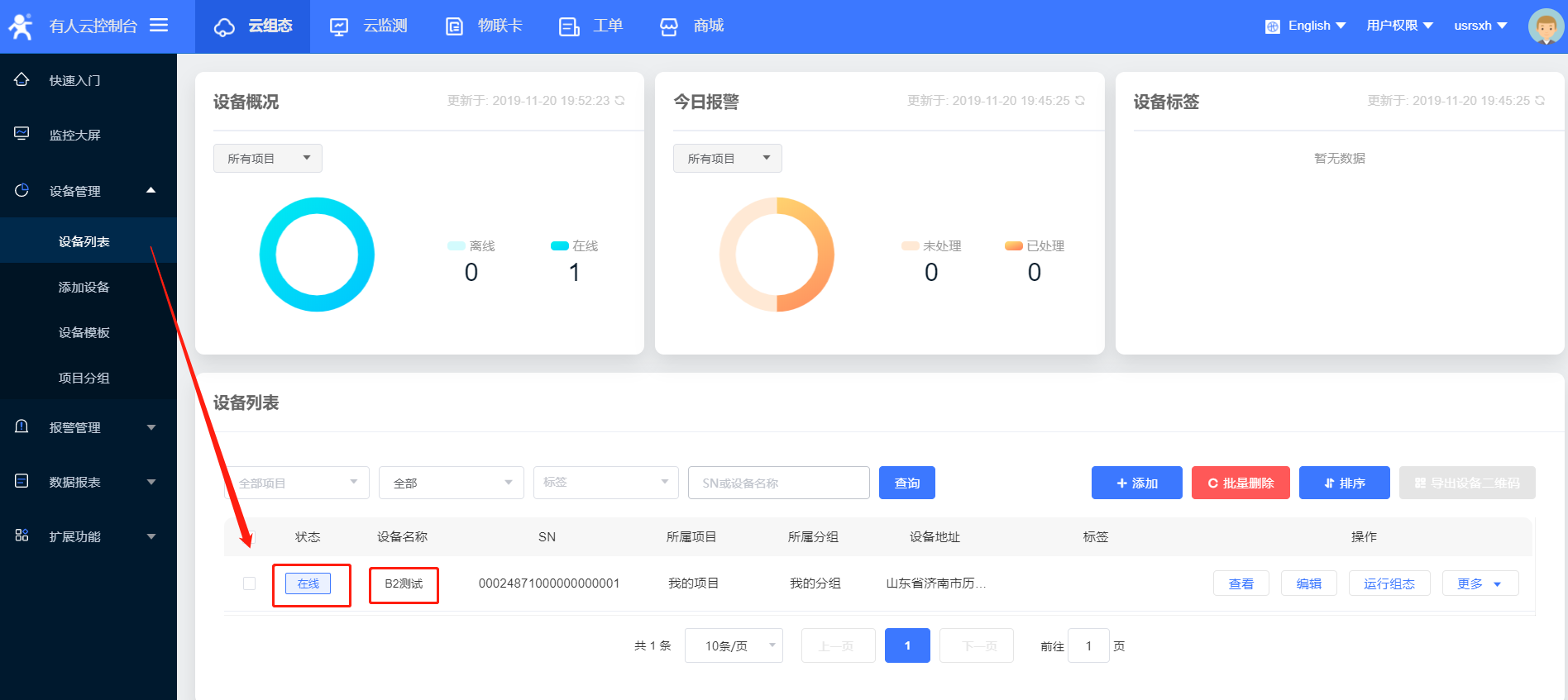

17、设置完所有的参数要重启设备,稍等一会,在有人云界面,您会看到设备已经上线

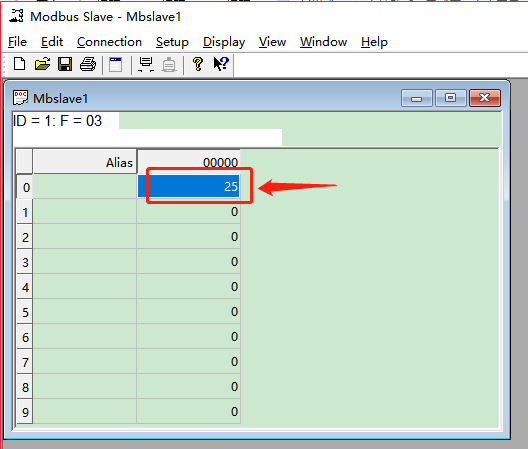

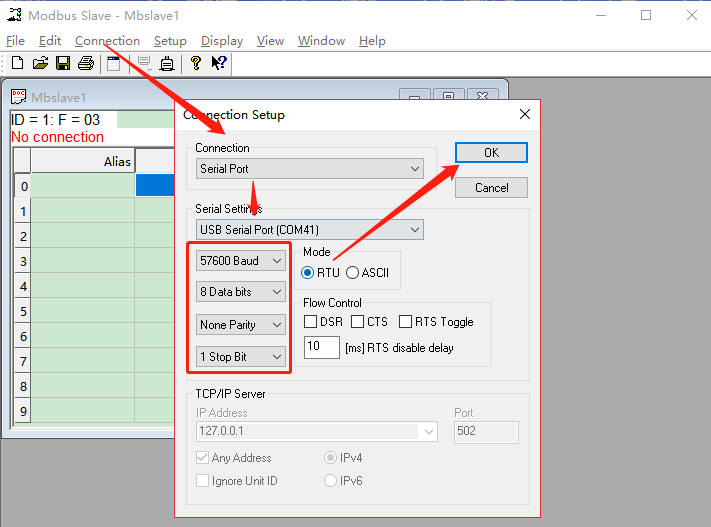

18、打开modbus软件,点击连接选择串口com41B2的串口用usb232接到电脑上的串口参数要和B2一致。









注:若是B2连接485串口线,使用485串口线时, 需要现将模块的打开485功能,可在内置网页或AT指令配置AT+FUDLX开启485功能,该命令使能或禁止 485 控制功能,默认 RS485 是关闭的,485 控制引脚为 RTS。该命令设置后恢复出厂设 置生效。 AT+UART配置硬件流控,重启生效,指令详情可看产品软件设计手册AT指令详情部分。

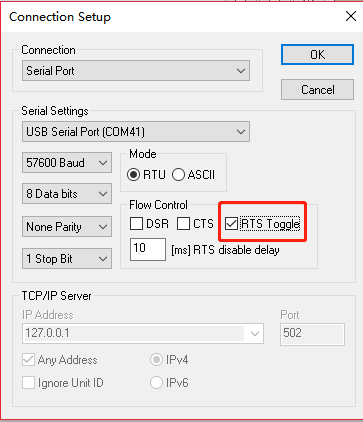

modbus要勾选RTS Toggle
