WH-BLE103 蓝牙密码配对功能测试案例
2020-01-16


1、配置蓝牙模式



TCP232-TES串口及网络调试助手软:http://www.usr.cn/Download/27.html

AT指令配置软件http://www.usr.cn/Download/690.html



2、密码配对功能验证介绍

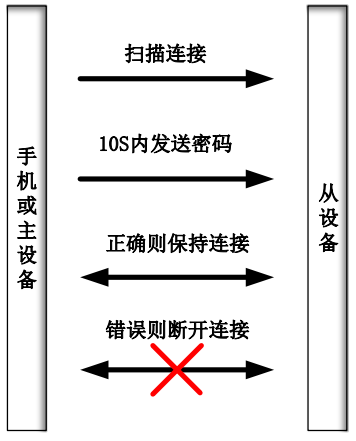

WH-BLE103 为保证设备的安全性,提供了密码配对机制,此功能需要使用 AT 指令进行开启,当此功能开 启后,如果手机等设备搜索到该模块并进行连接时,需要在 10S 内通过透传 Service 的 Write 服务先写入 6 位数 的密码后才可以保持连接,并且进行数据的传输。如果密码输入错误或者超时都会将该设备断开连接。如果使 用我们的主设备连接我们的从设备,只需要在连接建立后通过主设备的串口发送 6 位数的密码后开始通讯。

3、配置

蓝牙串口默认参数:波特率 57600、无校验、8 位数据位、1 位停止位。

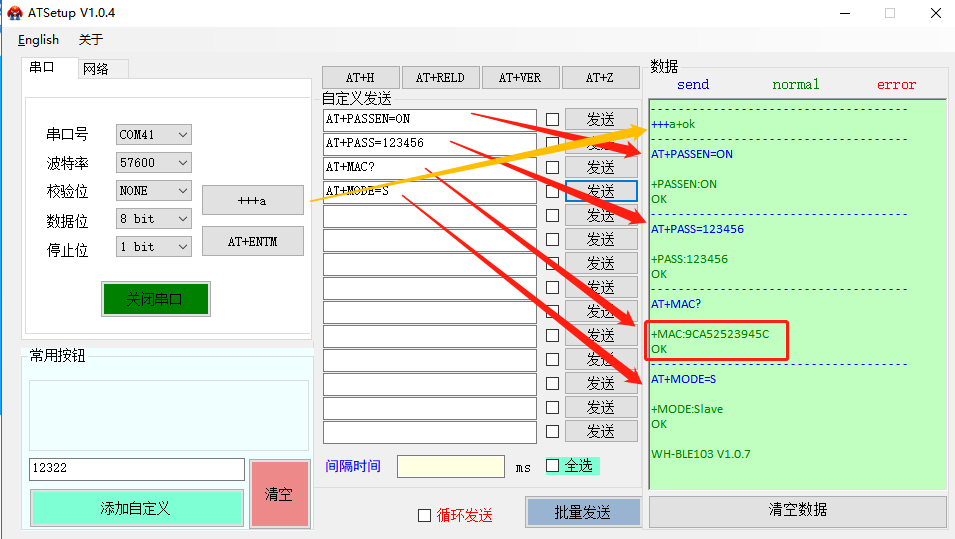

a. 从机模式



小红人正确打开串口后,点击+++a”,接收区显示“a+ok说明模块进入了命令行模式



AT+PASSEN=ON 开启密码匹配功能

AT+PASS=123456 配置密码

AT+MAC? 查询蓝牙MAC地址

AT+MODE=S 设为从设备模式



蓝牙配置工作模式后会自动退出配置状态并重启,可以把工作模式配置放在最后一步进行。

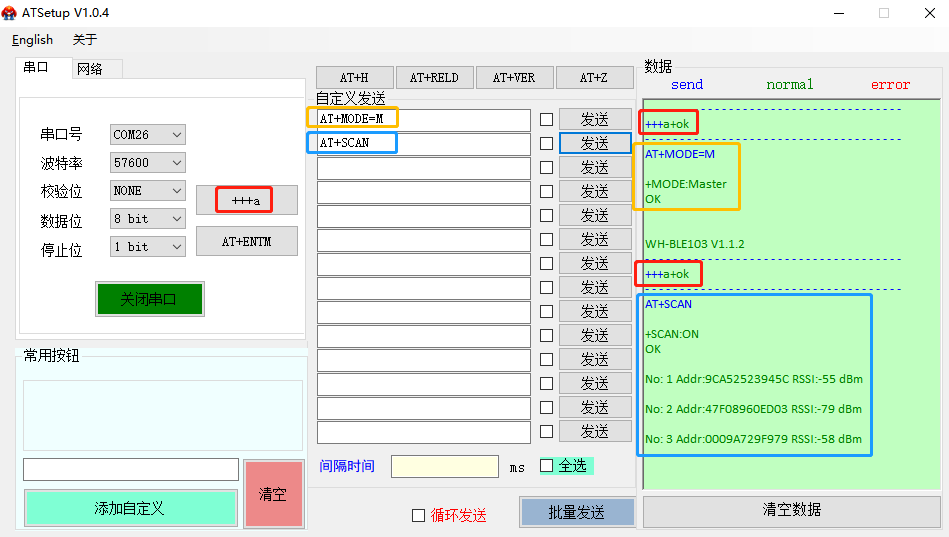

b.主机配置

正确打开串口后,点击+++a”,接收区显示“a+ok说明模块进入了命令行模式



AT+MODE=M 设置模块工作模式为设备



点击“+++a”  进入配置状态

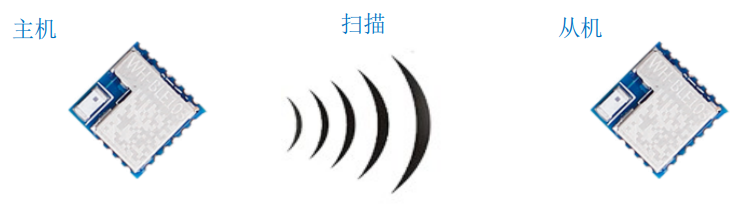

AT+SCAN 开启搜索模式







如果搜索到从设备,假如序号是 1,可以使用快速连接命令进行连接。

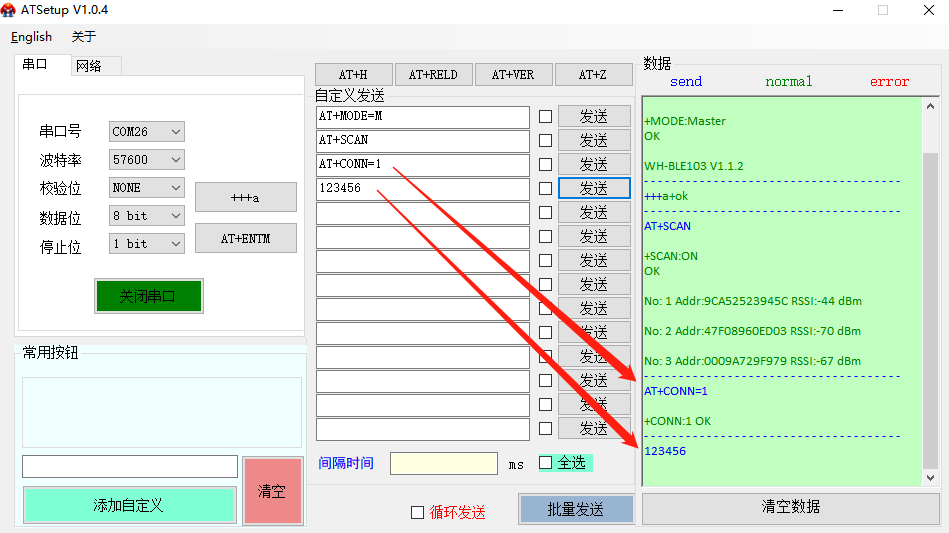

AT+CONN=1



连接后需要主机在10s内发送从机配置的密码

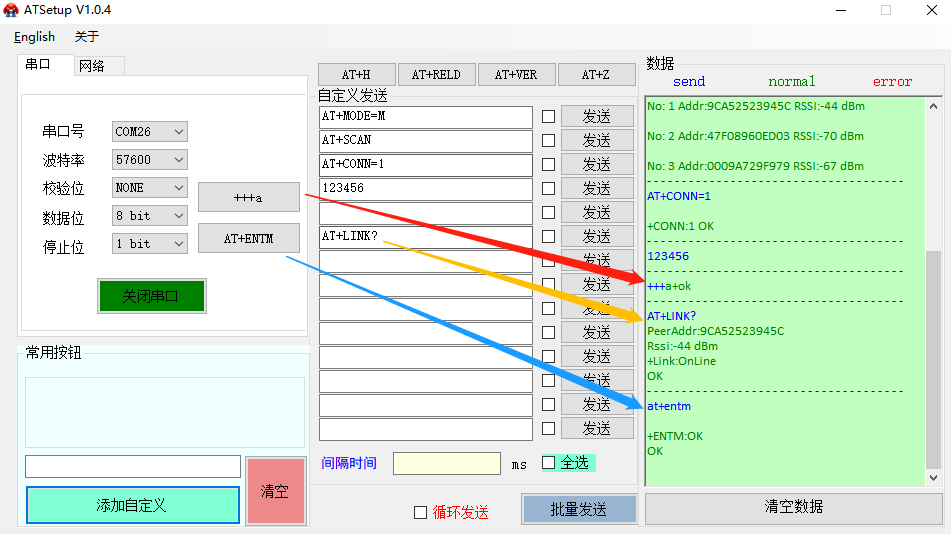

用户可以通过AT+LINK?指令查询从机模块的连接情况 OnLine表示已连接。



查询完毕后需要使用AT+ENTM退出配置状态,不然模块无法正常透传数据。

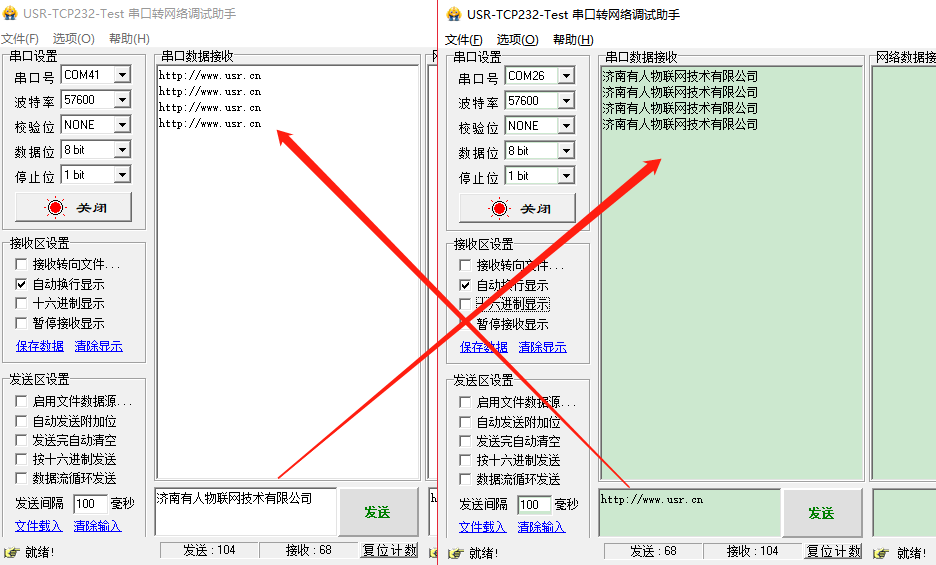

4、数据互传

主从蓝牙退出命令模式后,进入透传模式,可以进行数据透传。
