G781 TCPS模式+花生壳内网穿透实现远程通信

2020-02-12

分享到:
{}

一、测试准备

1、资料下载:

USR-G781说明书:http://www.usr.cn/Download/439.html

USR-G781软件设计手册:http://www.usr.cn/Download/440.html

USR-G781设置软件:http://www.usr.cn/Download/537.html

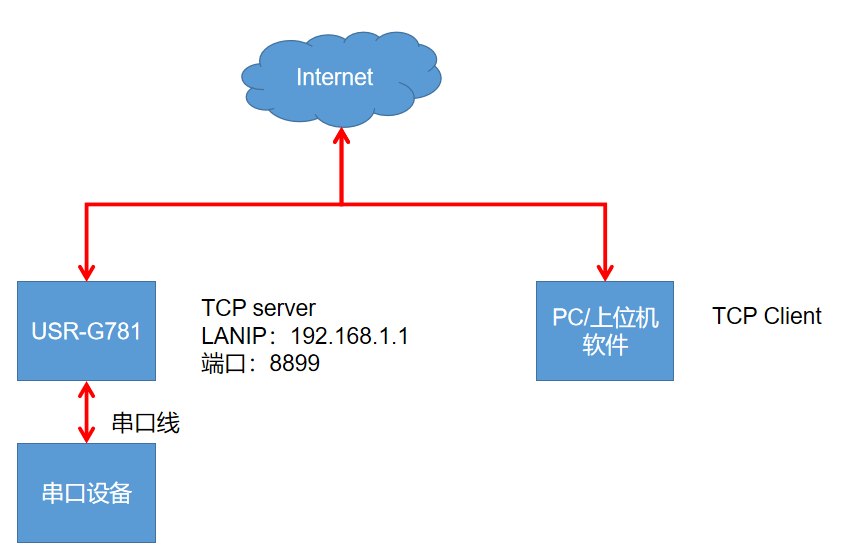

2、网络拓扑:



二、参数设置

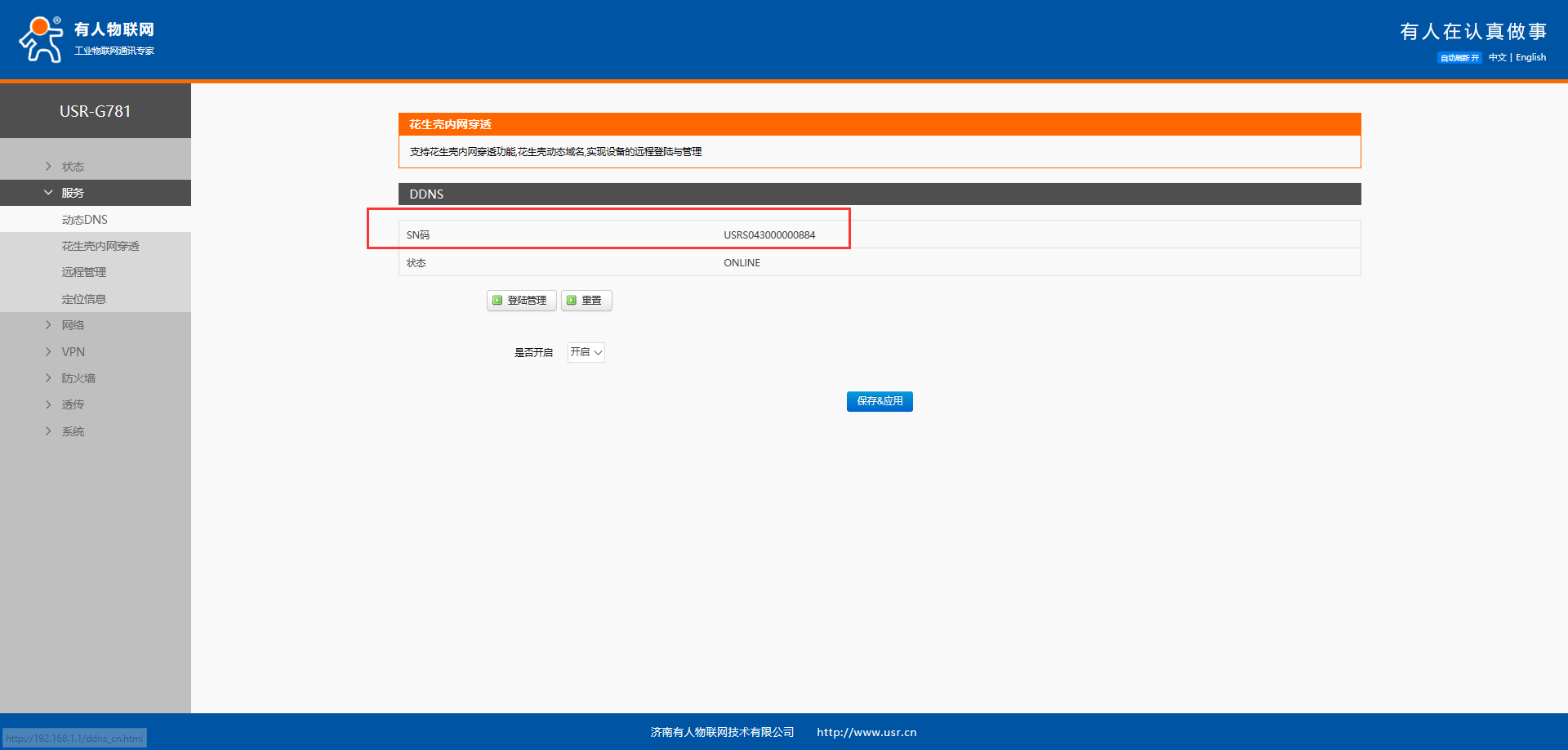

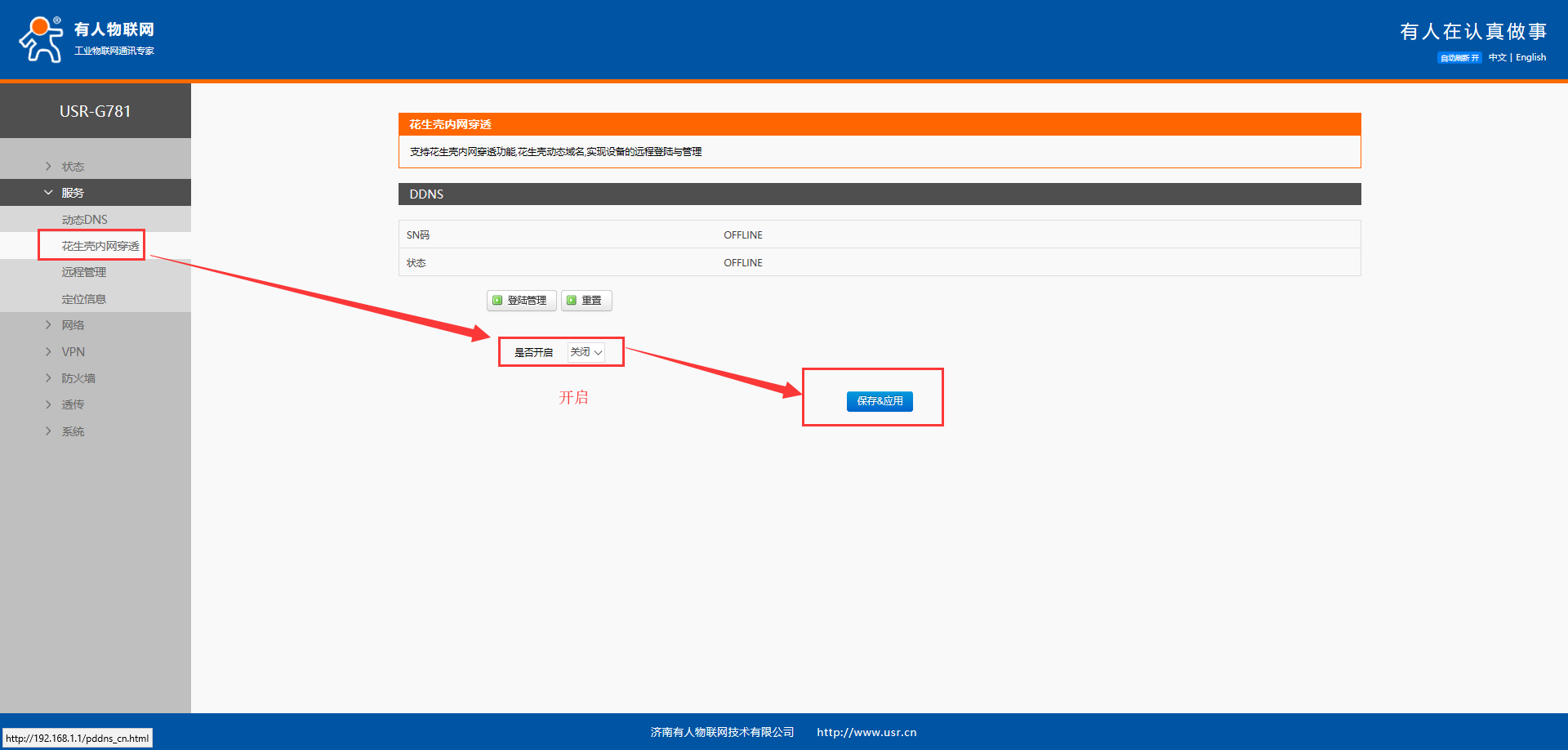

1  启用花生壳内网穿透功能。选择开启,点击保存&应用,等待数秒,状态会显示ONLINE,并会自动识别到设备的sn码,即成功开启

注意:1>该功能需要路由器在有网络的环境下设置和使用

    2>如果在该页面没有读取到sn码,或者点击应用后状态仍然显示OFFLINE,请检查设备是否能够访问外网,或者尝试换个浏览器试试,如果还是不行,可以重启设备试一下

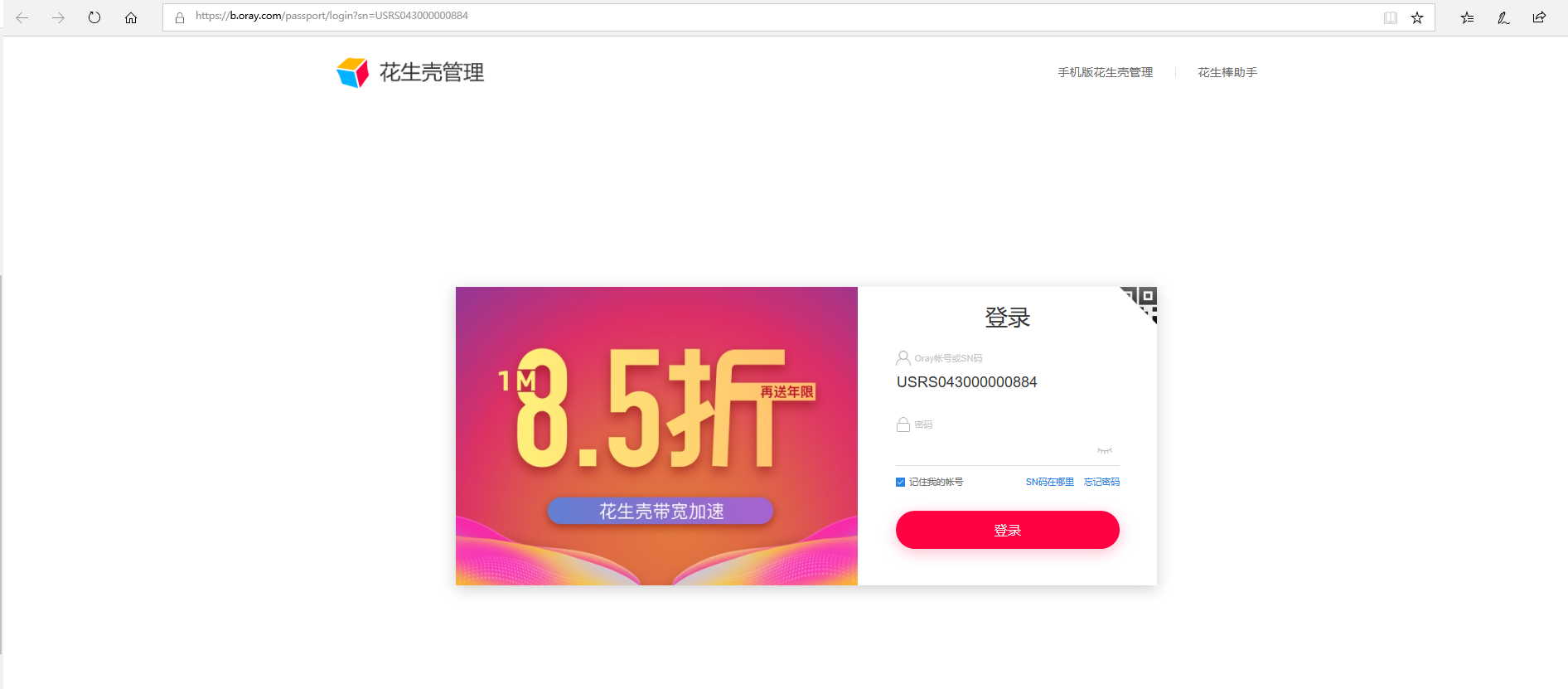

2、点击登陆管理,页面跳转到花生壳登陆页面,自动识别设备sn,默认密码admin。点击登陆。

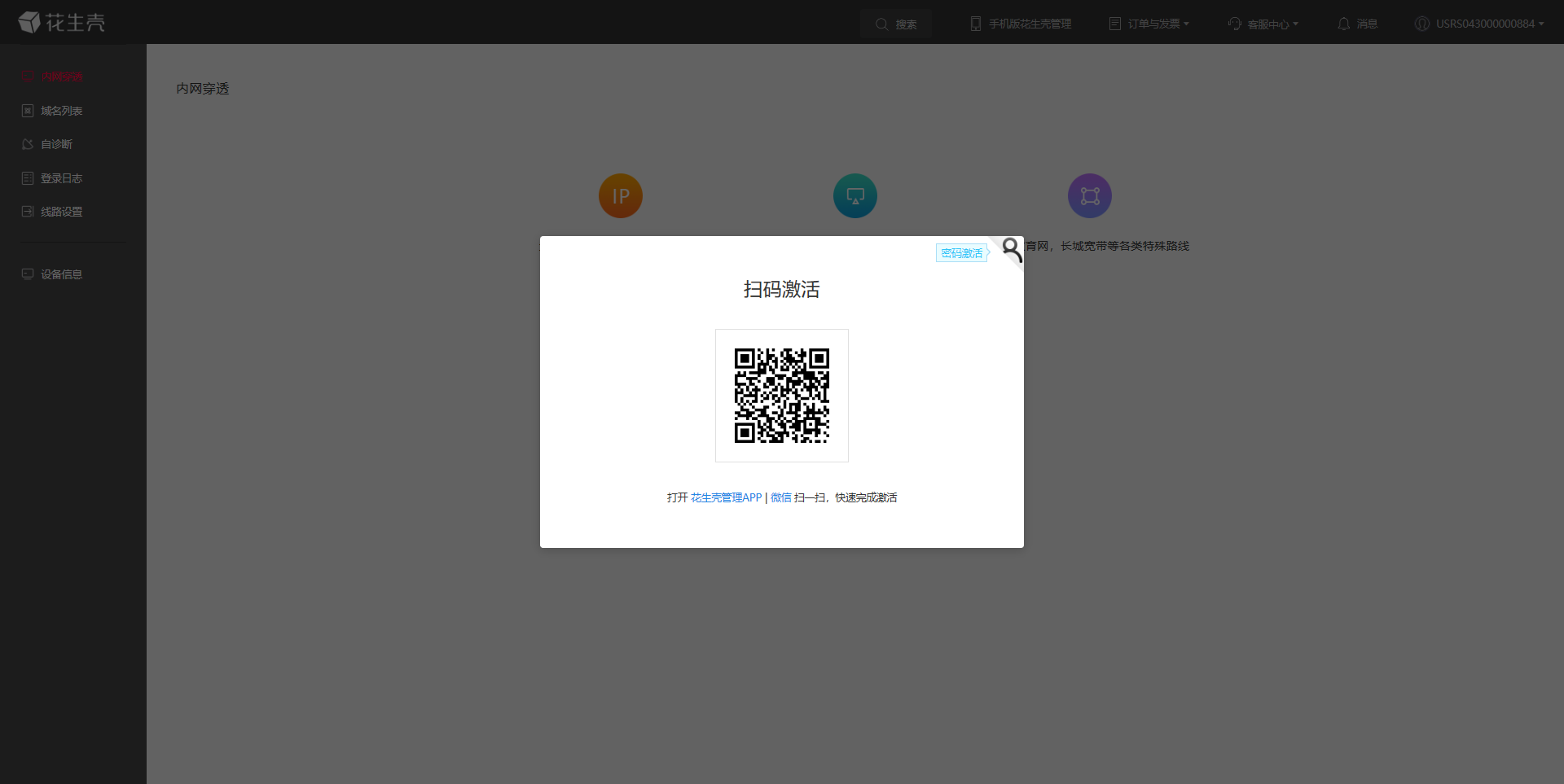

3、进入页面后显示扫码激活。可以用手机花生壳APP扫描二维码激活或者点击右上角,切换激活方式。

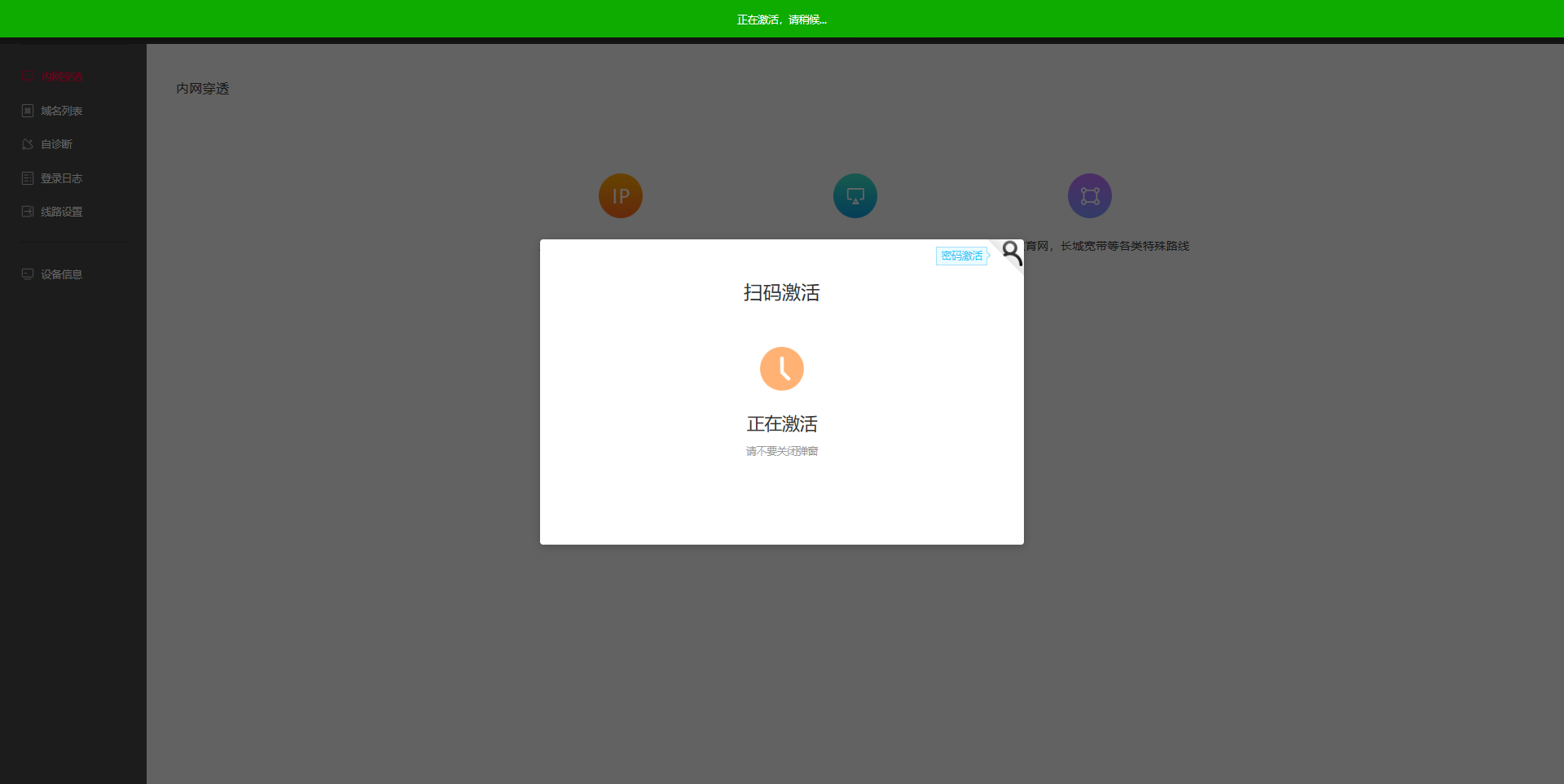

扫描成功后,显示正在激活,提示手机端确认。

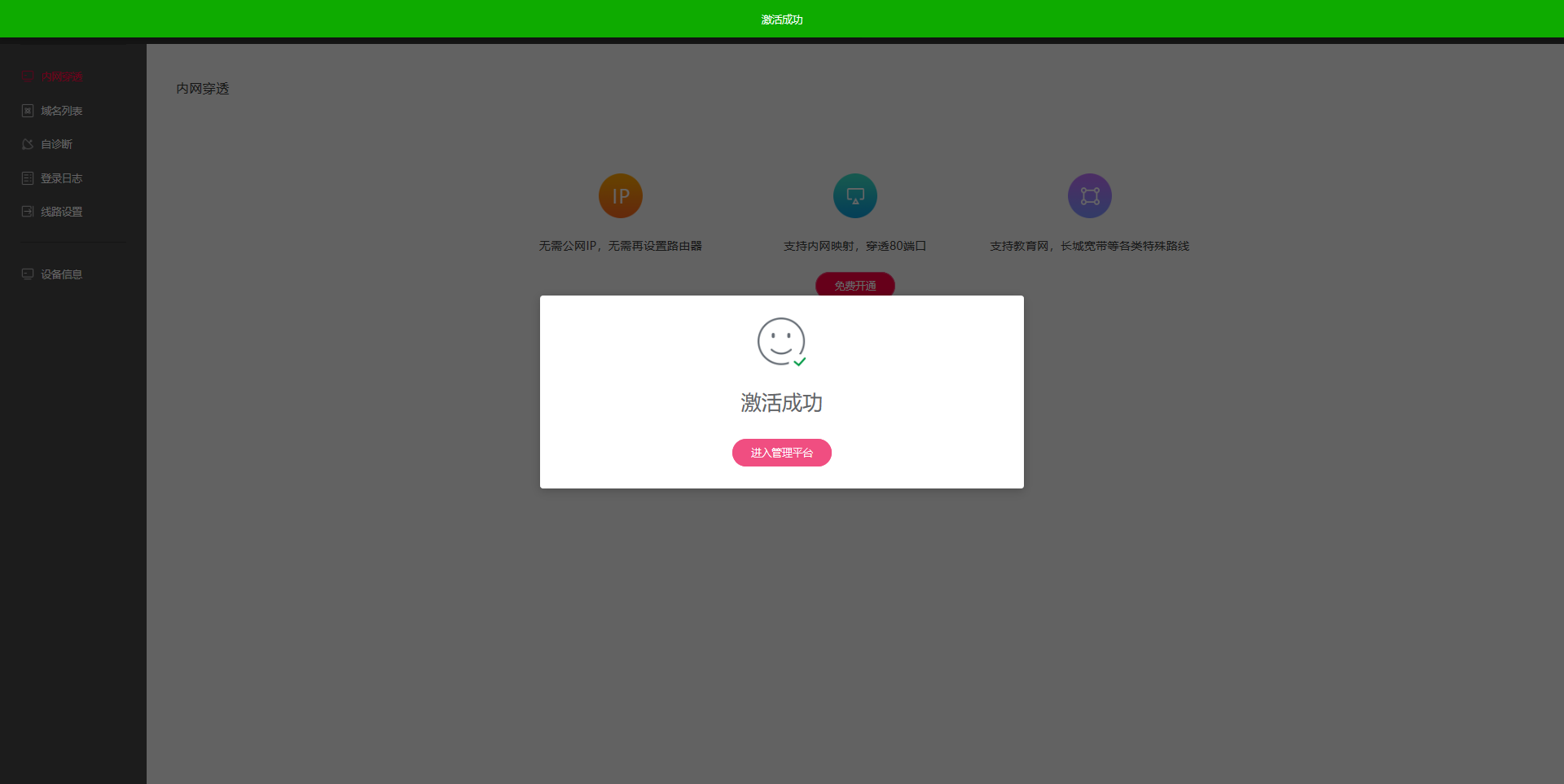

手机端确认激活后,显示激活成功,点击进入管理平台。



4、左侧导航栏点击进入花生壳内网穿透,点击页面上的+,进入配置。(默认免费版本一个账号可以免费设置两个内网穿透。)

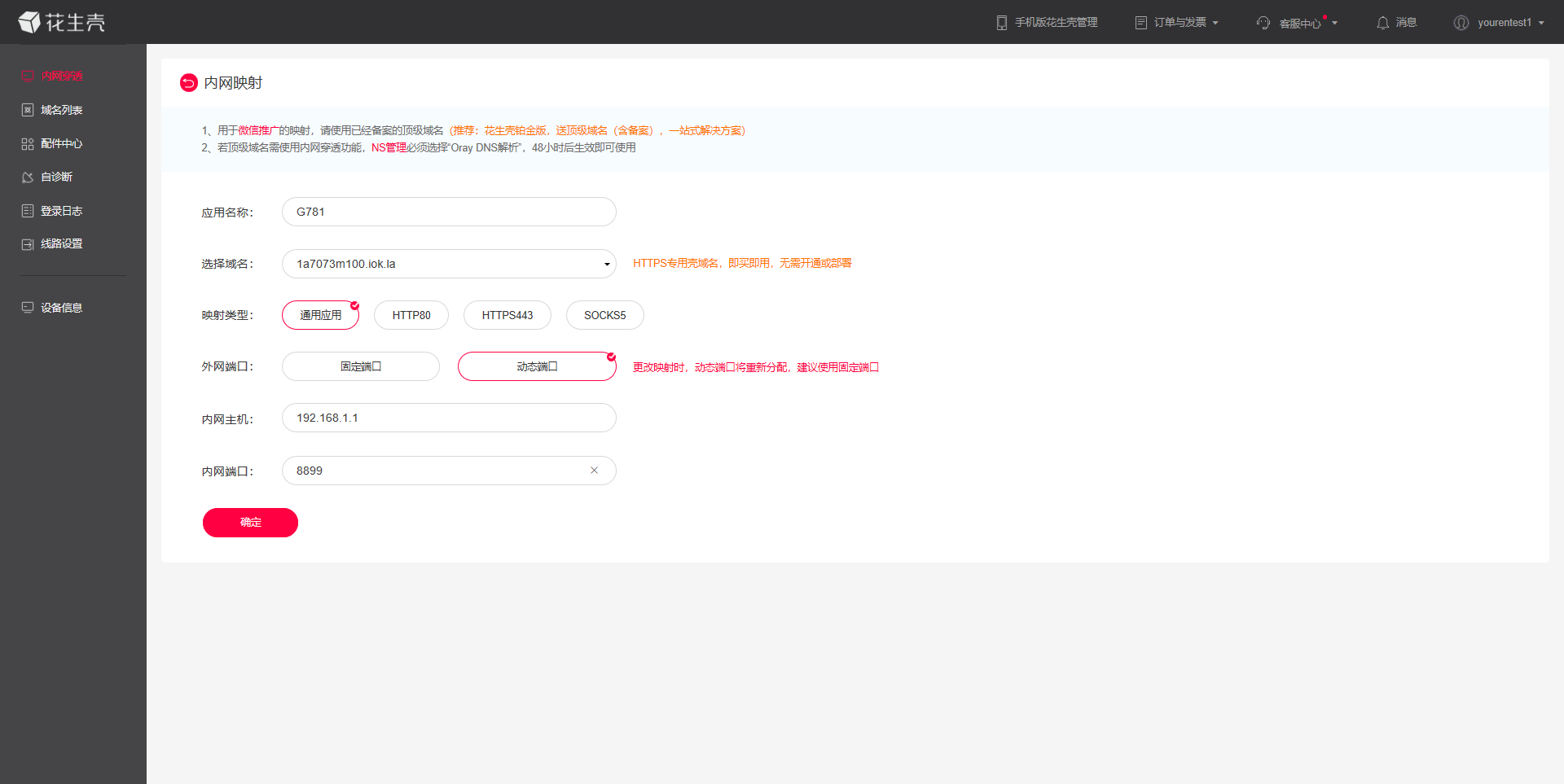

应用名称可以自定义,以便于自己区分。应用图标、应用域名、映射类型、外网端口可以根据自己需求来选择,有些选项是收费的。(具体收费细则可咨询花生壳的相关销售和技术,本功能是第三方应用,我司不对其进行收费等业务办理。)在这里如下设置。内网主机填写路由器的LAN口的IP地址,端口是G781 socketA的监听端口.设置完成后点击确定。



点击确定后跳转页面,生成一路内网穿透,会显示访问地址,即外网访问地址。如下所示:外网域名地址为:1a7073m100.iok.la,外网端口为:33468

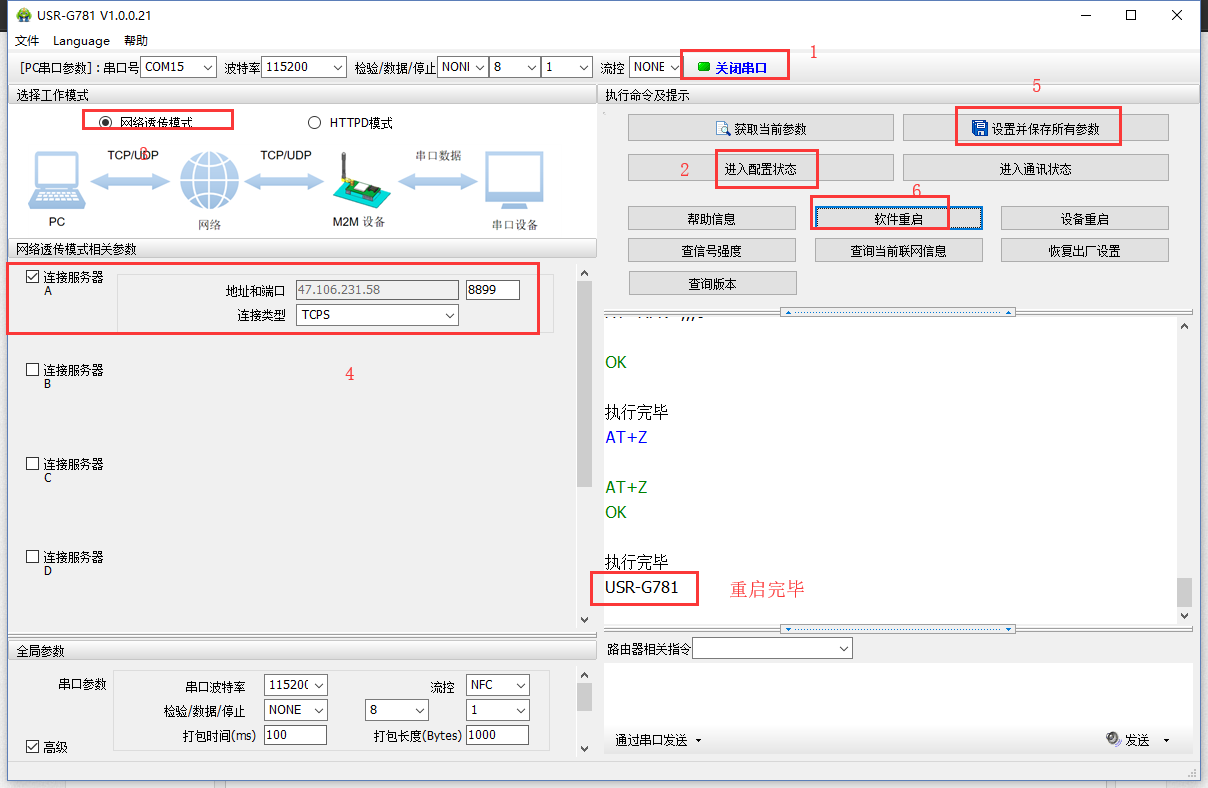

5、通过G781串口设置参数,socketA作为TCPS监听端口

设置好参数后,保存并重启。

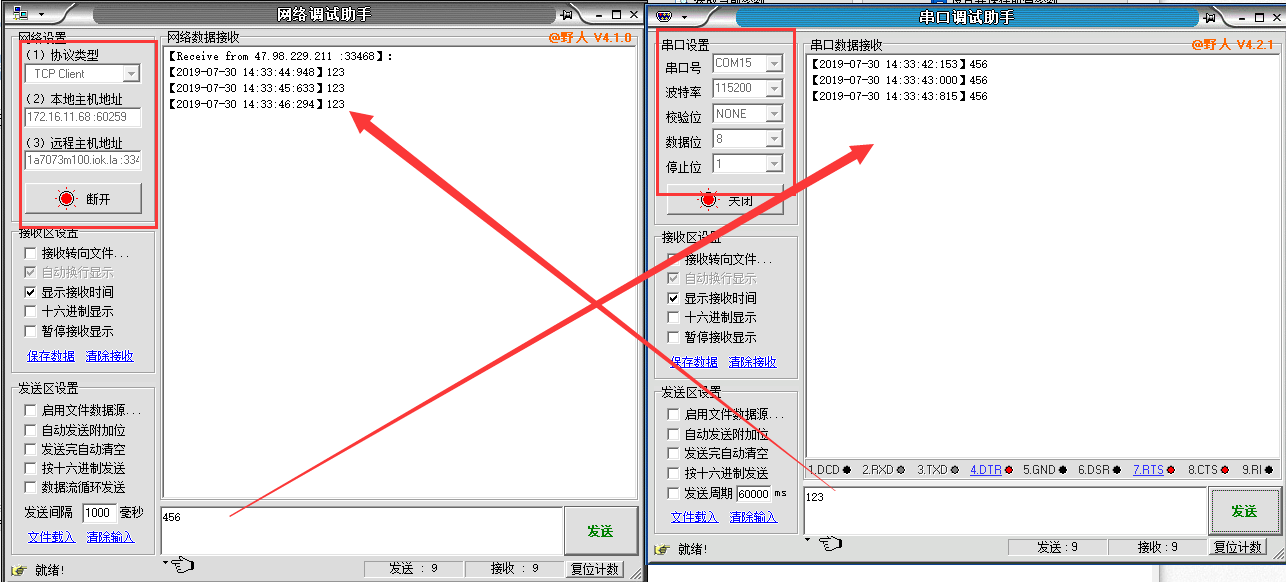

6在可访问公网的PC上打开调试助手,填写服务器地址和端口(花生壳生成的域名和端口),点击链接,G781LINKA指示灯亮起;在G781串口链接的PC上打开串口调试助手,在发送区发送数据,可以看到数据的双向通信:
