联通3G WCDMA DTU震撼上市!更快速度,频段覆盖全球

3G DTU震撼上市

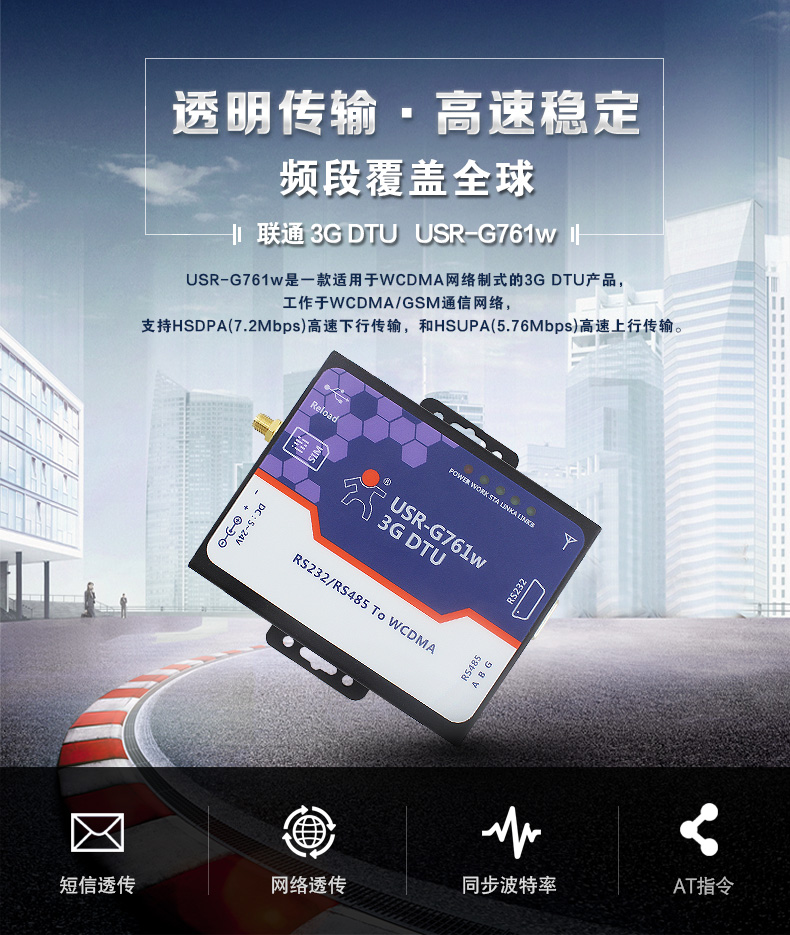

USR-G761w是一款适用于WCDMA网络制式的3G DTU产品,工作于WCDMA/GSM通信网络,即联通3G/2G网络和移动2G网络,支持HSDPA(7.2Mbps)高速下行传输,和HSUPA(5.76Mbps)高速上行传输。以“透传”作为功能核心,高度易用性,用户可方便快速的集成于自己的系统中,实现基于WCDMA网络的数据传输。

淘宝购买链接:https://item.taobao.com/item.htm?id=538489248544

天猫购买链接:https://detail.tmall.com/item.htm?id=538332535800

联通3G DTU

WCDMA DTU相比于GPRS DTU而言,支持的频段更多,响应、传输速度更快,同时流量资费更加便宜。

就中国市场而言,761W支持联通2G/3G和移动2G网络,在国外市场更加广阔。

3G DTU

WCDMA DTU 761w支持WCDMA的各个版本,由最早的UMTS到速度最快的USPA+增强型高速分组接入。对比一般的GPRS DTU,WCDMA DTU 761W的传输速率更快,速度堪比4G网络。GPRS流量资费在5元/30MB左右,3G套餐的流量资费一般在10元/1GB左右,流量更便宜。

3G DTU

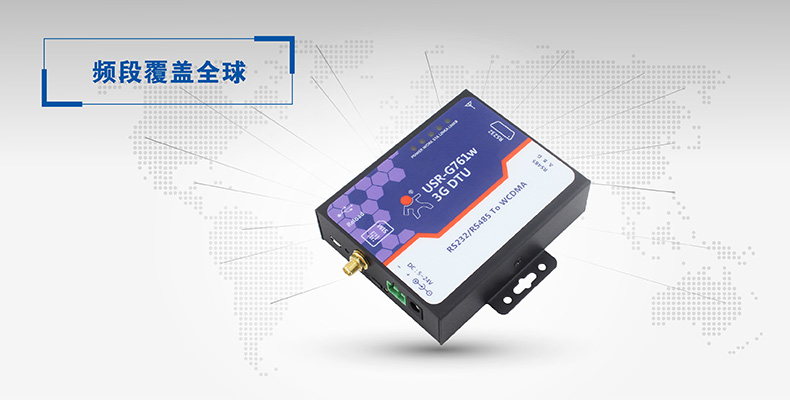

WCDMA占据了全球80%的无线市场,在全球的用户已经超过36亿,遍布了170多个多家和地区。因此,WCDMA DTU频段覆盖更广,可应用的国家地区更多。

3G DTU基本功能

WCDMA DTU实现RS232/RS485串口与3G WCDMA网络之间的双向透明传输。



工作模式


3G DTU基本功能

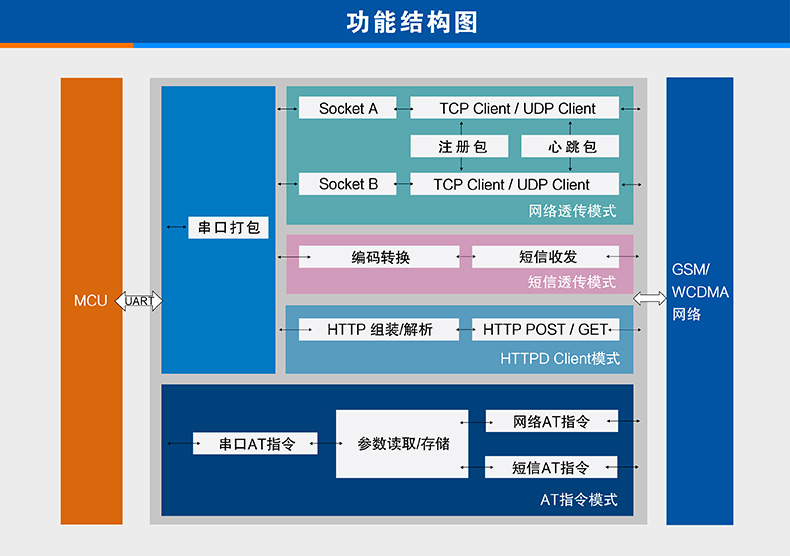

3G DTU 761W以透明传输作为核心,主要有四种工作模式:网络透传模式、HTTPD Client、短信透传模式和AT指令模式。



1、网络透传模式

此模式下,用户的串口设备可以通过WCDMA DTU发送数据到指定的服务器上。761W支持两路socket链接,即socket A和socket B,两路链接相互独立。后文有详细介绍。



2、HTTPD Client模式

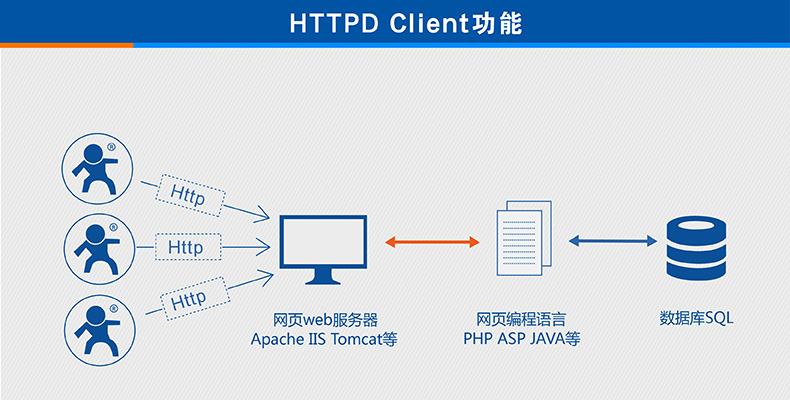

HTTPD Client

此模式将数据直接传向HTTP服务器端,或者从HTTP服务器端获取数据。只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!


3、短信透传模式

3G DTU短信透传

短信透传模式下,用户的串口设备可以发送短信到指定的手机上,也可以将手机接收的信息转发至串口设备。只需简单的参数设置,即可实现手机与串口设备之间的数据透明通信。

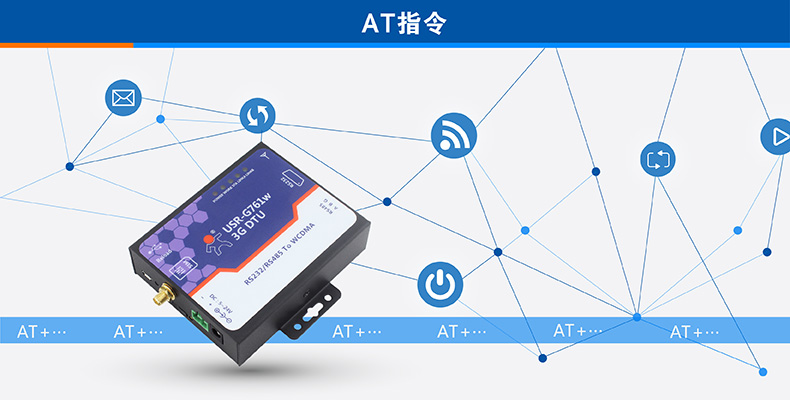

4、AT指令模式

3G DTU AT指令

当3G DTU工作在网络透传、短信透传、HTTPD Client三种工作模式的任何一种时,可以通过向DTU串口发送特定时序的数据,让WCDMA DTU切换至AT指令模式。


硬件接口

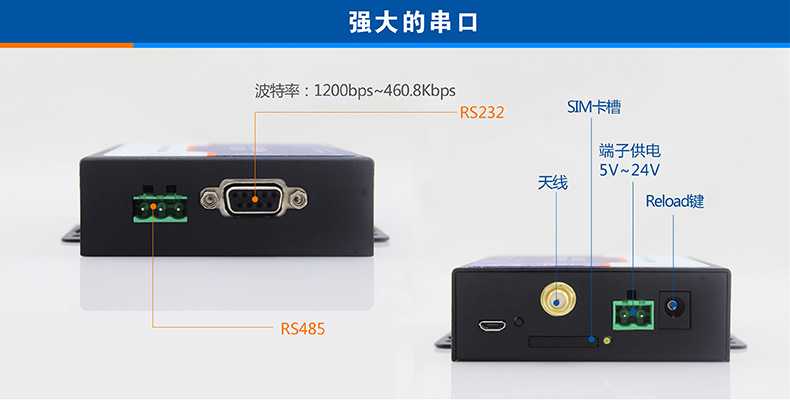

3G DTU硬件接口

WCDMA DTU 761W拥有1*RS232和1*RS485串口,串口波特率支持1200bps~460.8Kbps。同时支持5~24V端子供电和Reload键重启。

同步波特率

WCDMA DTU 761W支持网络发送有人同步波特率协议,动态改变串口波特率、数据位、校验位、停止位。 适合与有人虚拟串口软件配套使用,虚拟串口软件串口参数改变,3G DTU串口参数同步改变。


特色功能


3G DTU注册包

WCDMA DTU 761W作为TCP CLIENT时,TCP成功建立链接后,自动发送预定的注册包,用于TCP Server服务器对本条TCP做标识。

注册包数据可以是IMEI码,ICCID码和自定义注册数据。

心跳包

在网络透传模式下,用户可以选择让3G DTU发送心跳包。心跳包可以向网络服务器端发送,也可以向串口设备端发送。

网络心跳包通过不断发送,保持DTU与服务器的正常连接。

串口心跳包适用于不能主动向服务器推送数据的传感器中,主动抓取传感器数据。

3G DTUsocketB功能

WCDMA DTU支持第二路网络链接,适合将数据向两个服务器发送的需求,用于数据备份、远程异常诊断等需求的用户。

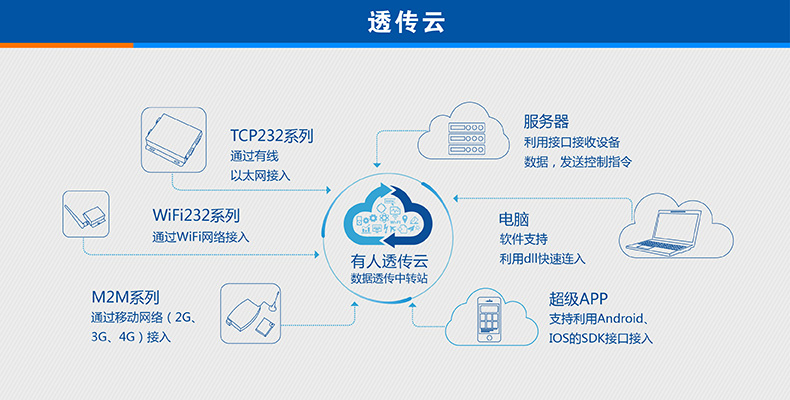

透传云

WCDMA DTU 761W支持有人透传云服务,轻松实现串口服务器、网络模块、云服务器、智能手机、智能设备等跨网络传输,应用于工业以太网远程控制、智能家居远程管理、数据抄表远程采集等跨网络多点数据互传的项目。

有人透传云免费开放,更多详情:cloud.usr.cn


应用领域


1、农业物联网

农业物联网

在某智能农业企业中,3G DTU 761W可以将农业大棚里的各类传感器数据进行采集,并传输到远程服务器及控制中心,实现数据实时监测,促进农业物联网的发展。

2、智慧汽车

智慧汽车

某公交集团采购大量WCDMA DTU应用到公交汽车中,将公交汽车的各类信息(包括位置信息、IC卡数据等)实时发送到各类平台上,方便用户乘车,实现智慧城市。

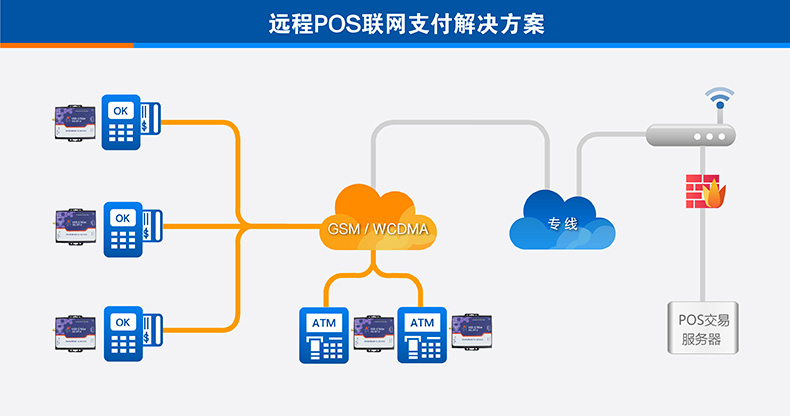

3、远程支付

远程支付3G DTU

在零售行业中,无线POS机和ATM机使用WCDMA DTU实现远程联网,实现安全支付,简单便利。

4、充电桩行业

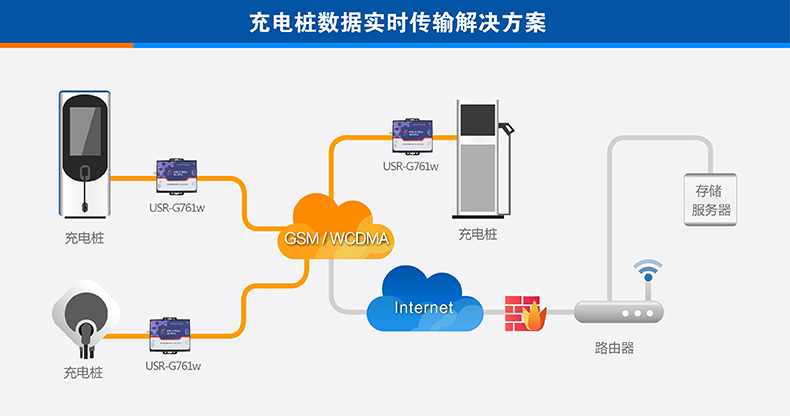

充电桩DTU

3G DTU 761W接入充电桩中,将充电桩的各项数据实时发送至服务器中,方便统一管理。
