4G模块的用法
2016-09-08


  4G模块的用法通常都会由产品所属公司出配套说明,外观和功能相似的4G模块用法是差不多的,如果产品不含说明书,也可以找到相似产品的说明书做参考。比如支持移动、联通、电信4G,移动、联通3G,移动、联通2G的指针4G模块(USR-402tf)的用法。

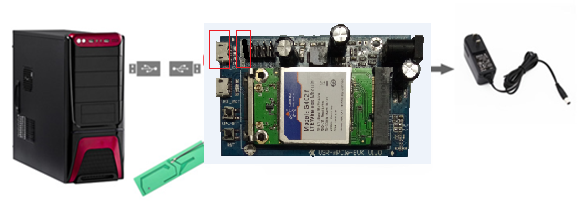

  将4G模块接在评估板的mini-PCIE插槽上,并插入相应的SIM卡(G402tf仅支持移动、联通全网通以及电信4g);4G天线,接到模块的IPEX天线口上;最后将评估板的USB口(USB_MOD,旁边有串口跳线帽,如果不需要建议拔下来),插在您的PC机上,请保证PC机具备windows操作系统。

  如下图

4G模块的用法

  硬件连接

  另外,请使用评估板上的USB_MOD口(不要使用USB_UART),来连接PC的USB口。



  4G模块网络连接说明:

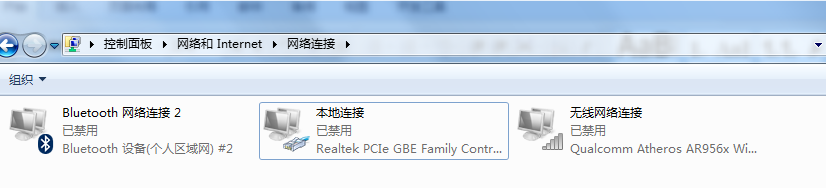

  由于402tf将采用4G模块上外网,所以先将本地的所有网络连接禁用,如下图所示

4G模块的网络链接图

  这样的话,可以直接验证模块的上网功能。

  4G模块驱动安装的说明:

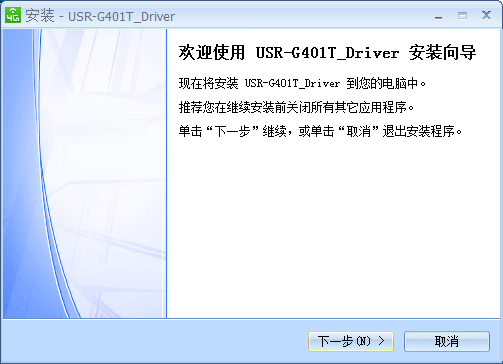

  在驱动文件夹中,找到驱动程序USR-G402TF_Driver.exe,双击安装,

4G模块的驱动安装

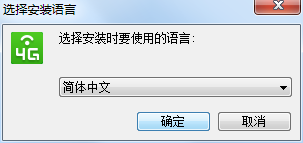

  请选择您需要的语言,这里选择简体中文。

4G模块的驱动安装向导

  点击下一步,

4G模块驱动安装过程

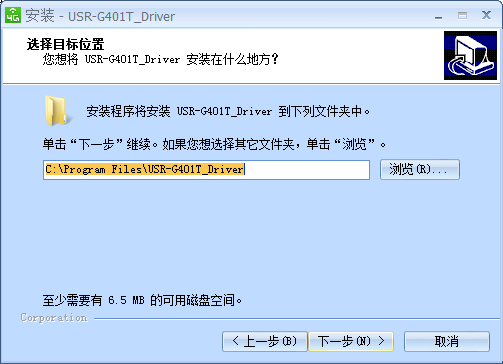

  选择安装目标文件夹,这里选择默认路径,点击下一步,

4G模块正在安装

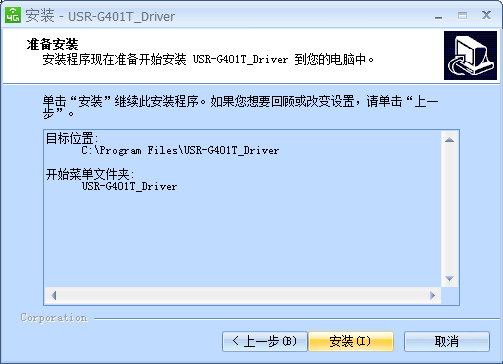

  点击安装,

4G模块准备安装

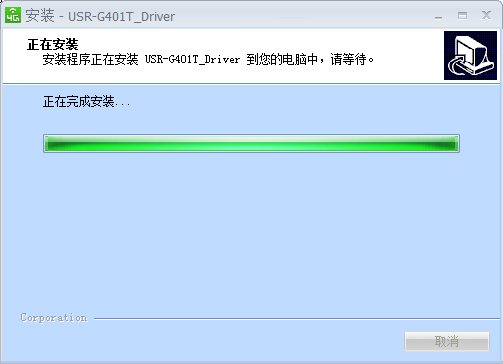

  安装正在进行,

 4G模块硬盘安装中

  安装成功,点击完成,退出。



  4G模块如何进行拨号连接

  当硬件连接好,并且驱动也安装好的时候,在PC的设备管理器中,应该可以出现以下设备接口。

4G模块拨号链接

  其中,在本机上,这个COM11为AT指令口,我们可以通过这个口,发送AT指令来控制模块连接外网。

  打开超级终端,打开COM11口,115200,8数据位,无校验,1停止位,无流控。

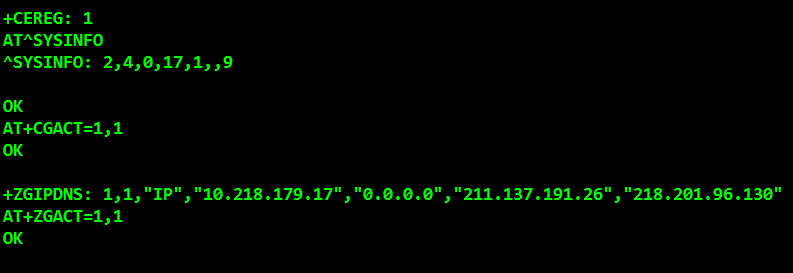

  请分别执行以下指令

  Ø ATE1 设置字符回显。

  Ø AT^SYSCONFIG=2,6,1,2 设置模块为4G优先,先LTE后TD后GSM,可根据当地信号情况灵 活配置。

  Ø AT^SYSINFO 查询模块是否注册上4G网络。

  Ø AT+CGACT=1,1 PDP上下文激活。

  Ø AT+ZGACT=1,1 连接RNDIS 链路,

  若返回+ZCONSTAT: 1,1 说明已经建立好网络。

4G模块连网成功

  当最后一条指令执行成功,表明模块已经连接上了外网。
