4G工业路由器的静态路由功能

  4G工业路由器的静态路由功能

  静态路由使用举例

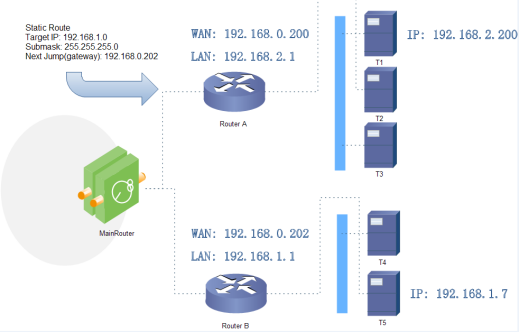

  测试环境,两个平级路由器A和B,如下图,

  4G工业路由器的静态路由功能

  路由器A和B的WAN口都接在192.168.0.0的网络内,路由器A的LAN口为192.168.2.0子网,路由器B的LAN为192.168.1.0子网。

  现在,如果我们要在路由器A上做一条路由,使我们访问192.168.1.x地址时,自动转给路由器B。

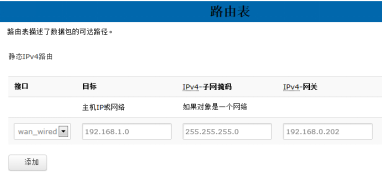

  先在路由器A上设置静态路由,

4G工业路由器的静态路由功能

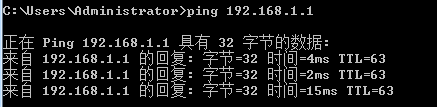

  在T1(我们用一台PC做T1),用ping命令去访问192.168.1.1(也就是路由器B的LAN口IP),

  4G工业路由器的静态路由功能

  可以看到,静态路由已经生效,不然是无法从T1处访问到路由器B的LAN口的。如果我们还想去访问B下的设备,比如T5,还需要做如下处理,

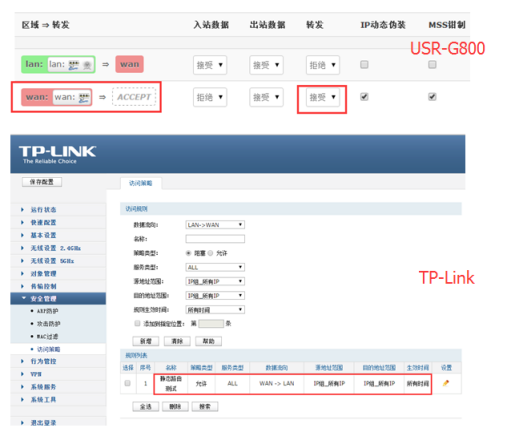

  在路由器B的防火墙设置,打开WAN口到LAN口的转发,这样从WAN口来的数据包,也可以转发到路由器B的LAN网络(下图指出了两种路由器的防火墙设置,前者为USR-G800的设置,后者为TP-Link)。

  4G工业路由器的静态路由功能

  当路由器B的防火墙规则设置好后,就可以访问T5了。下图表示可以访问路由器B下的T5(192.168.1.7)。

  4G工业路由器的静态路由功能

  注意

  •   本功能为静态路由的图形界面,等同于指令(指令接口暂不开放)
  •   手动增加路由表的指令举例:route add -net 0.0.0.0 netmask 0.0.0.0 gw 192.168.0.1。这条指令增加了一条访问外网的默认路由器,-net 0.0.0.0表示所有的地址;netmask 0.0.0.0 本子网掩码表示可以访问任意地址;gw 192.168.0.1表示选用网关地址,比如上一级的网关地址
  •   手动删除路由表举例:route del -net 0.0.0.0 netmask 0.0.0.0 gw 192.168.0.1
