DTU设备与组态王怎么配置
2017-09-04


  DTU连接组态王软件,主要用于远程控制,远程虚拟串口通信等。以有人的USR-GPRS-730为例, DTU 设备与组态王可以通过以下步骤进行配置。

  第一,组态王配置。新建一个测试工程,选择COM口,新建IO设备。

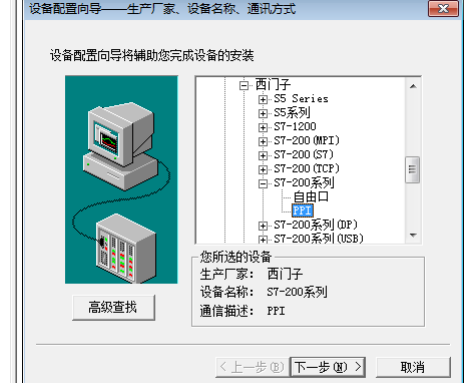

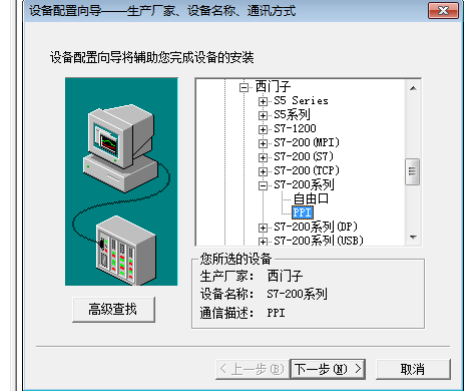

  1.再设备内选择西门子s7-200,接口选择PPI,同时可以给设备自定义命名。

DTU设备与组态王怎么配置

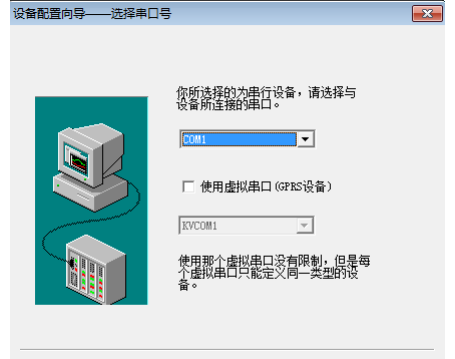

  2.选择COM口,需要与后面设置的虚拟串口一致。

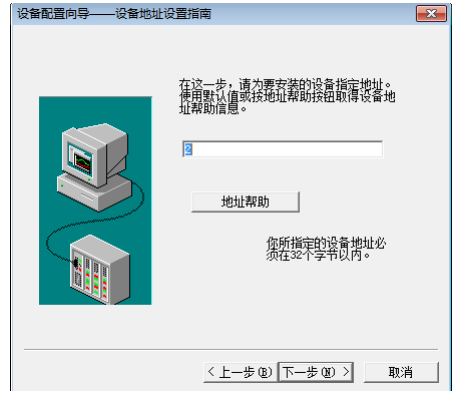

  3.设置地址,s7-200默认是2

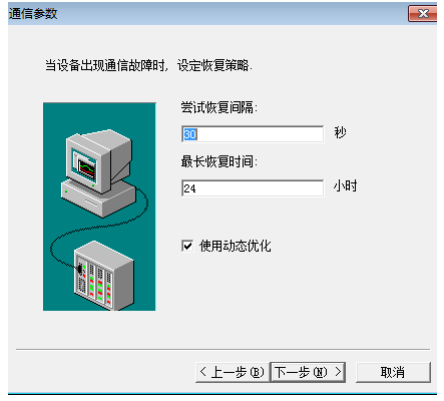

  4.设置默认参数,按默认通信参数设置就可以

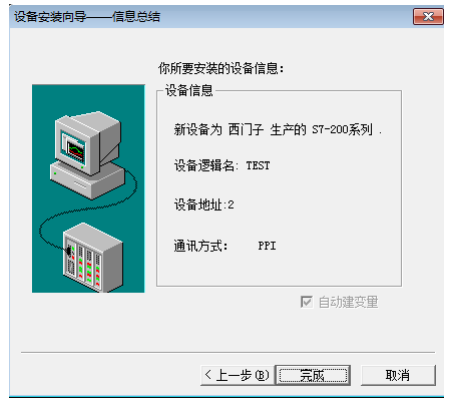

  5.点击完成后就成功添加了一个命令为TEST的IO设备



  第二,定义变量。再数据库-数字词典添加变量。

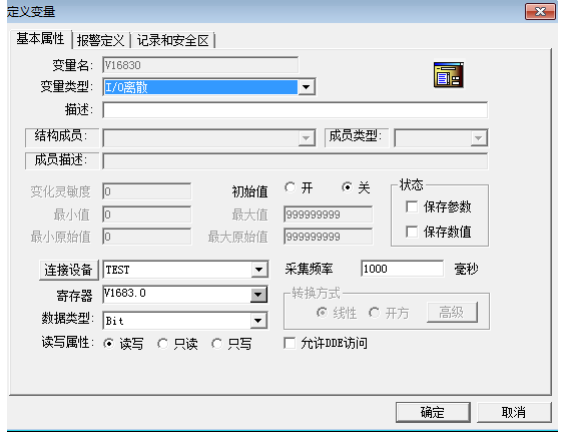

  1.添加V16830,变量类型为离散,数据类型为Bit。

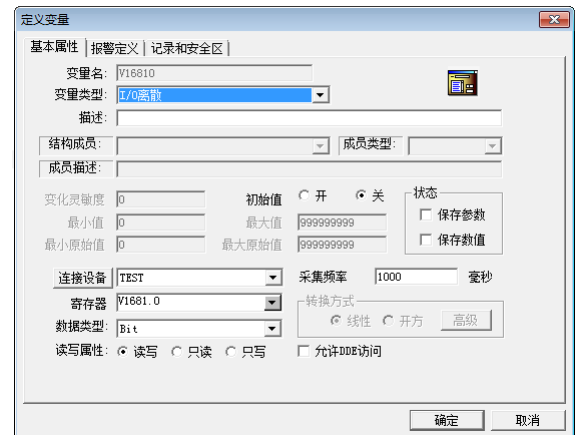

  2.新增V1681.0,变量类型为离散,数据类型为Bit。

  3.新增变量M27,变量类型为离散,数据类型为Bit



  第三,新建组态王画面

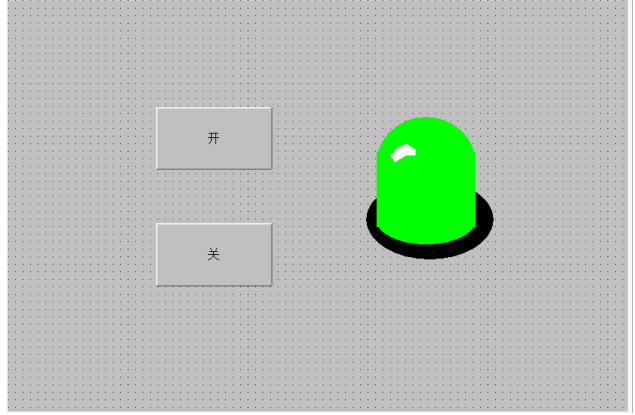

  1.新建画面1,添加指示灯和开关按钮。

  2.定义按钮属性。



  第四,透传云设置。

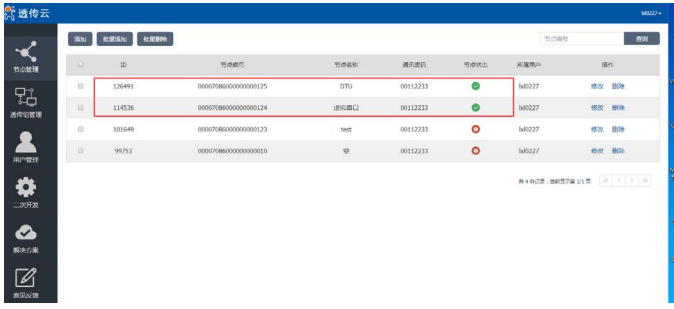

  1.新增节点设备

  2.建立透传组

  第五,DTU设置。

  1打开设置软件,串口和波特率设置与DTU一致,进入配置后,如下:

  第六,虚拟串口设置

  打开虚拟串口,新建一个COM口,需要与组态王内设置一致。

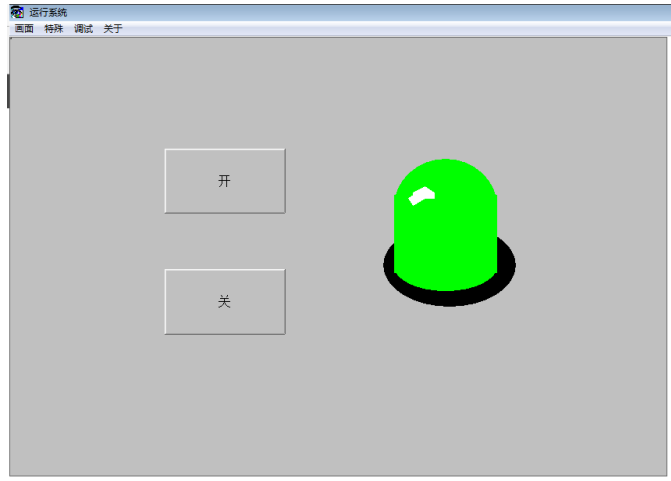

  第七,通过组态王发送数据至PLC,监控PLC状态,变绿为正常工作。
