  • 所属系列:
    配件
  • 产品型号:USR-ANT2G5G-S001
  • 产品名称:
    Wi-Fi嵌入式PCB天线
  • 发布时间:2014-06-27
  • 售后服务:客户支持中心
  • 概 述
  • 订购方式

产品简介

USR-ANT2G5G-S001嵌入式PIFA天线是一款高效率的2.4G/5G双频Wi-Fi天线。它适用于各国家的Wi-Fi或ISM频段的应用,并提供了灵活的安装方式,来缩短客户的工业设计和产品开发周期。

USR-ANT2G5G-S001,尺寸仅24.25mm x 9.15mm x 1.5mm,可采用表贴安装,易于贴在客户的产品的硬件外壳上。

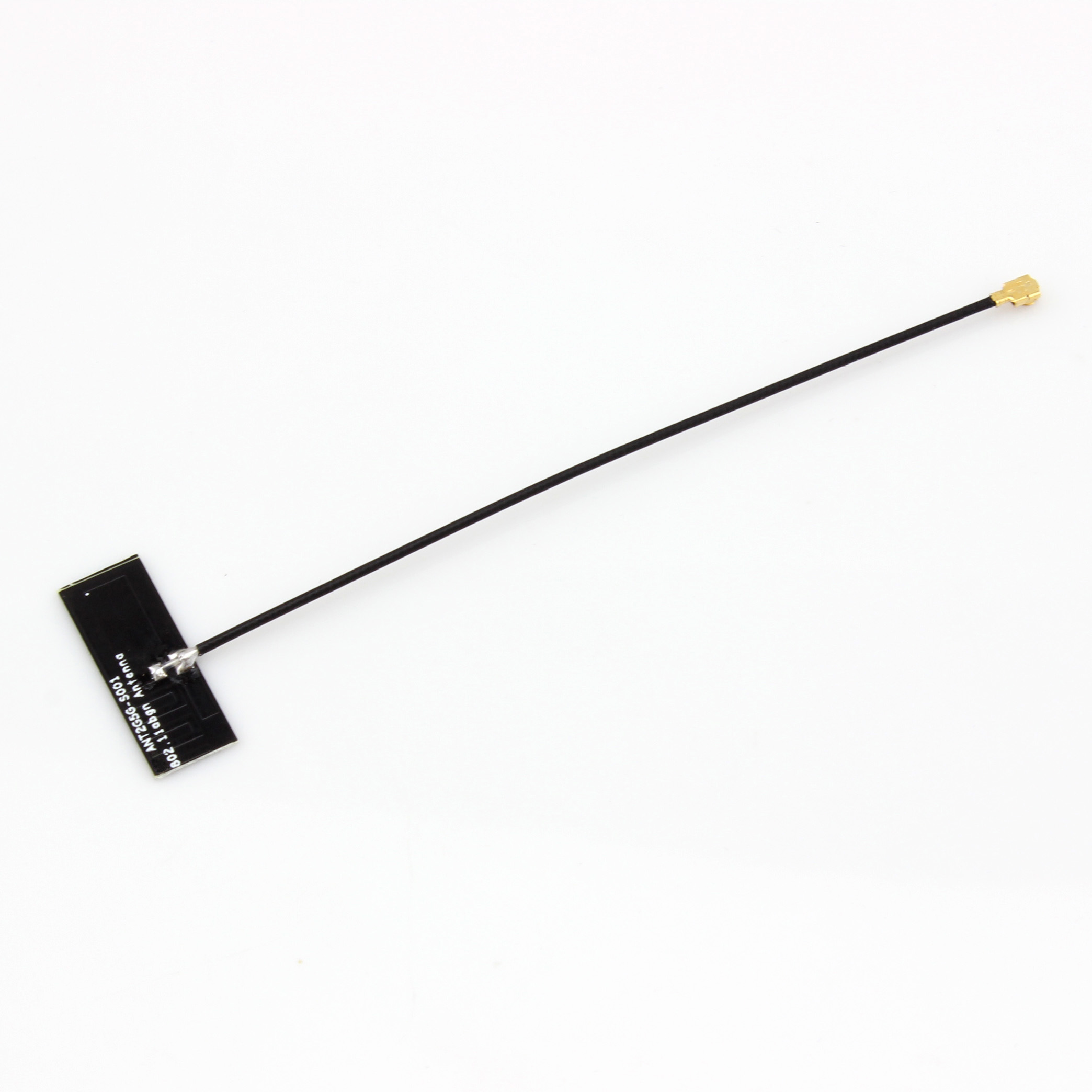

产品图片

Wi-Fi嵌入式PCB天线



产品特点

功能特点
  • 支持 802.11a/b/g/n 无线标准
  • 2.4G/5G双频天线
  • 峰值增益:[email protected][email protected]
  • 支持TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE协议
  • 可贴装于产品内外壳
  • 高效率天线
  • 快速集成设计
  • 尺寸:24.25mm x 9.15mm x 1.5mm
产品参数
  • 无线标准:IEEE 802.11n and 802.11 a/b/g
  • 频率范围:2.4~2.49GHz/4.9~5.9GHz
  • 峰值增益:1.5 dBi @2.44 GHz/3.1 dBi @ 5.2 GHz
  • 阻抗:50 Ohm
  • 处理能力:30 dBm
  • 接口:U.FL连接器(I-PEX)/50Ohm, 1.13mm直径RF引出线
  • 温度范围;工作 : - 40° C ~ +75° C
                    存储- 40° C ~ +85° C
  • 湿度范围:0% ~ 95%

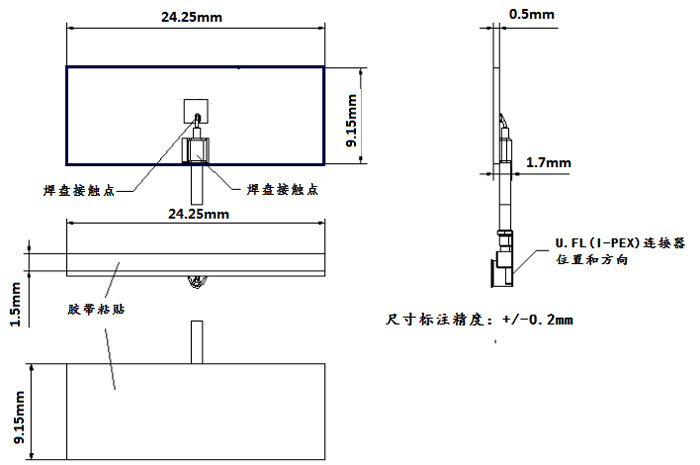

产品尺寸

Wi-Fi嵌入式PCB天线尺寸

装箱清单

  • Wi-Fi嵌入式天线一根
Wi-Fi嵌入式PCB天线 - 装箱清单
