串口转以太网模块 T24系列

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    串口转以太网模块 T24系列
  • 产品型号:USR-TCP232-W
  • 产品名称:
    插针式封装,TTL串口电平,2KV电磁隔离的RJ45接口,小体积的TCPIP串口协议模块
  • 发布时间:2014-07-02
  • 售后服务:客户支持中心
  • 概 述
  • 订购方式

产品介绍


嵌入式TTL串口转以太网模块

实现TTL串口与有线以太网双向透明传输


USR-TCP232-W型号产品为插针式封装,TTL串口电平,2KV电磁隔离的RJ45接口,小体积的TCPIP串口协议模块。

这是一款多功能型嵌入式以太网串口数据转换模块, 它内部集成了 TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。

模块集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 230.4Kbps, 具有TCP Client, UDP工作模式, 通过软件轻松配置。

注意:

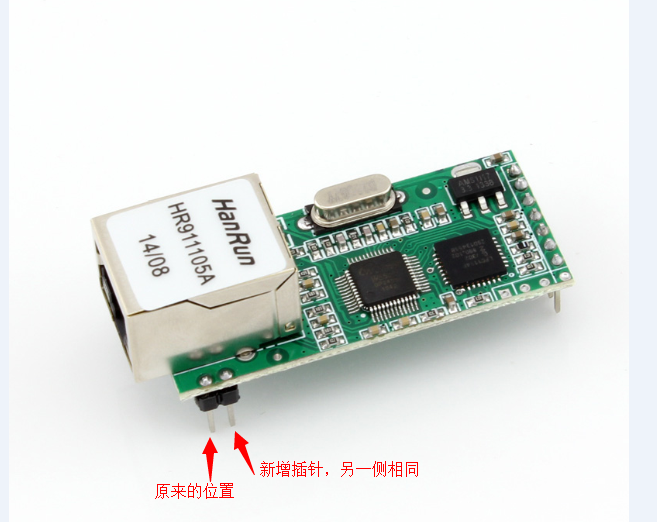

TCP232-W,在软件功能,硬件接口上,与-T完全兼容(例外:网口座两边的固定用的插针,由单针变成了双针。其中有一个脚跟以前位置相同见下图)

以太网模块
1路TTL串口小体积低成本ARM处理器速度快稳定性高

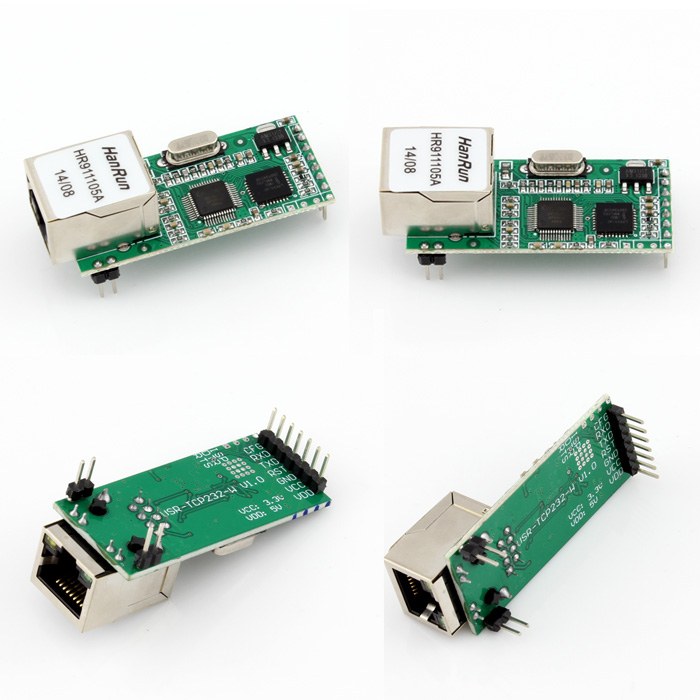

产品图片

以太网模块

产品特点

功能特点
  • 10/100M 自适应以太网接口;
  • 波特率在300~230400bps可以设置;
  • 工作方式可选择TCP Server, TCP Client, UDP工作模式;
  • 工作端口,目标 IP 地址和端口均可设定;
  • 网络断开后自动断开连接,保证整个网络可靠的建立 TCP 连接;
  • 灵活的串口数据分帧设置,满足用户各种分包需求;
  • 提供配套的TCPIP编程资料;
  • UDP方式下禁止了包广播,比同类产品抗干扰能力强;
产品特性
  • 32 位 ARM CPU;
  • LAN 以太网: 10/100Mbps; 保护:内建 2KV 电磁隔离;
  • 串口 RS232/RS485/TTL×1: TXD、RXD、GND;
  • 串口速率: 波特率: 从2400到115.2kbps可设置,最高可达3Mbps;
  • 协议: ETHERNET、ARP、IP、UDP、TCP;
  • 工具软件: 模块配置软件、TCP/UDP测试工具、串口调试软件;
  • 配置方式: 串口;
  • 供电电压:模块采用双供电接口,任选其一

                            VCC:DC典型值3.3V,最小3.15,最大3.45 V,适合3.3V单片机系统
                            VDD:DC 典型值 5V,最小4.5V,最大5.5V,适合5V单片机系统

  • 工作温度: -45~85°C;
  • 储存环境: -40~85°C, 5~95%RH;
  • 尺寸大小:55*23*23mm(L*W*H)包含插针及网口

产品应用

以太网模块 - 应用图
以太网模块 - 应用图
以太网模块 - 应用图

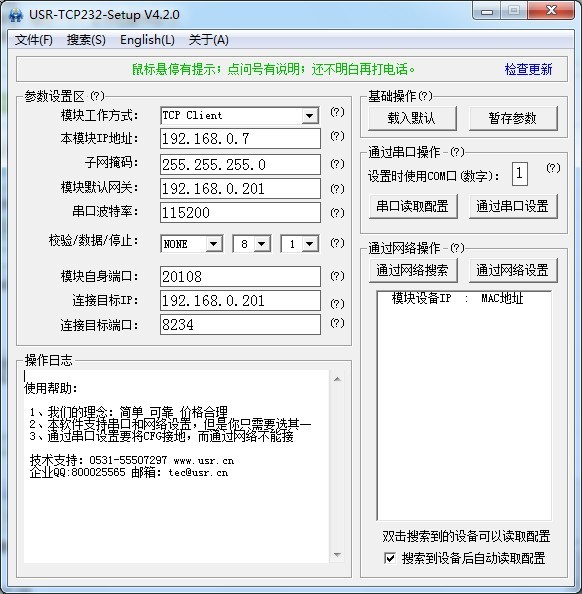

配套软件
以太网模块 - 配套软件

装箱清单

  • USR-TCP232-W 模块一个
以太网模块 - 装箱清单
