模块介绍

TTL串口与有线以太网双向透明传输

嵌入式TTL串口转以太网模块

USR-TCP232-T是一款经典的串口联网模块,其外观设计、引脚定义、功能展示已经成为业内对联网模块的标准,自2011年产品上半年上市以来,经历了多次版本升级和多年的市场经验,使其成为市面上性价比、稳定性、供货品质最好的模块。

这是一款简单、可靠、价格合理的嵌入式串口转以太网模块, 它内部集成了优化过的TCP/IP协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能,节省人力物力和开发时间。

小体积低成本低功耗ARM处理器

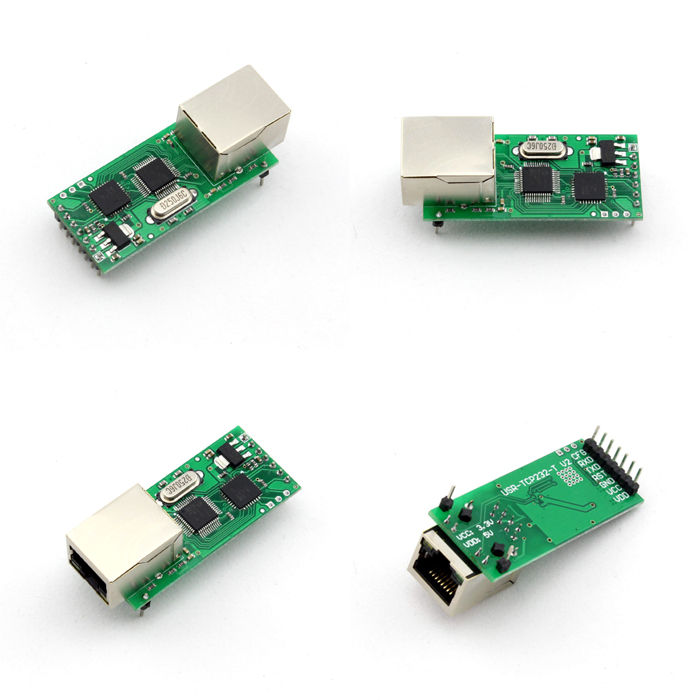

模块图片

以太网模块

模块特点

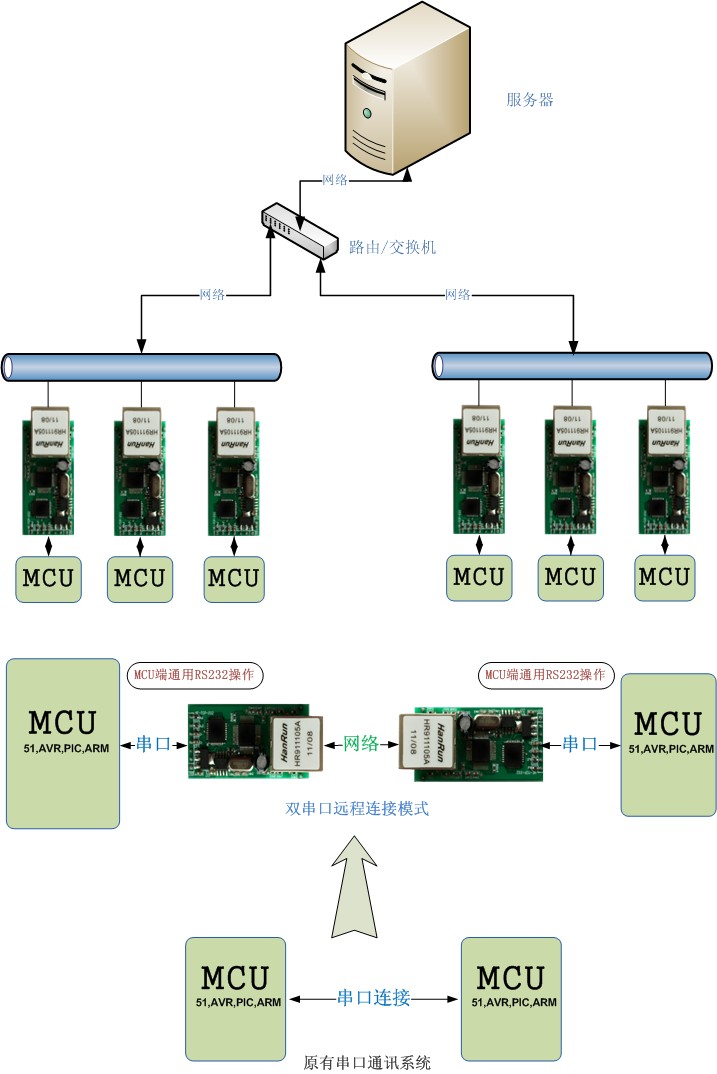

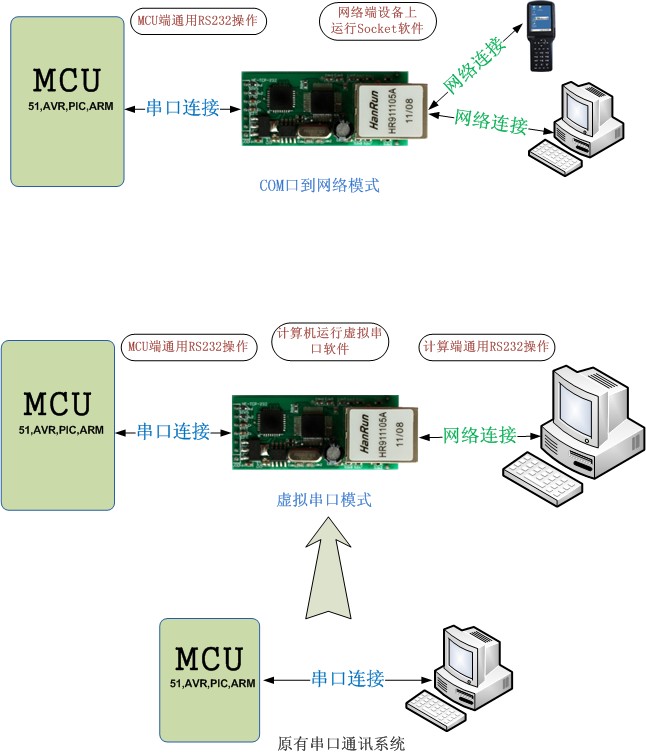

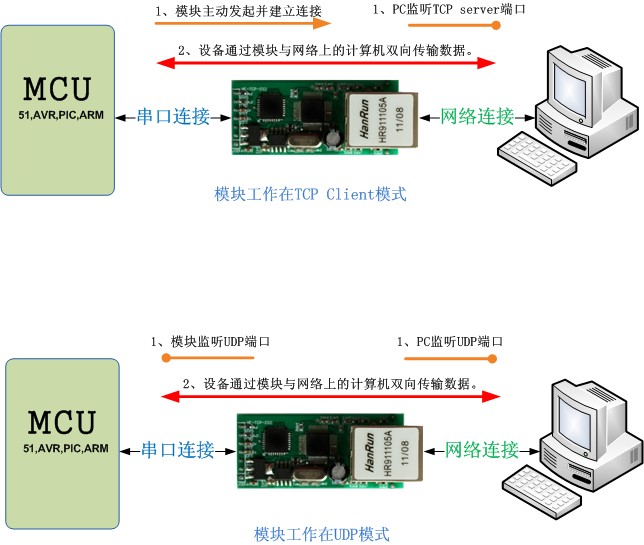

模块应用
以太网模块
ttl转以太网模块
串口转以太网模块

系统信息

  • 处理器
  • ARM
  • Flash
  • 32K字节

以太网

  • 端口数
  • 1
  • 接口标准
  • TTL串口
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 2KV电磁隔离
  • 网络协议
  • IP,TCP,UDP,ARP,ICMP
  • 缓存
  • 发送:2K字节,接收:1K字节

串口

  • 端口数
  • 1
  • 接口标准
  • TTL串口:2.54插针 3.3V
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • TTL串口:300 bps ~ 790 Kbps
  • 流控
  • 缓存
  • 接收:800字节
  • RS-485上下拉电阻
  • 无,预留485收发控制脚

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 上位机设置软件,串口指令

基本参数

  • 尺寸
  • 50.5 x 22.6 x 15.0(mm)
  • 工作温度
  • -25 ~ 75°C
  • 保存环境
  • -45 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 3.0 ~ 3.6 V
  • 工作电流
  • 150mA(aver)/200mA(max)@3.3V
    150mA(aver)/200mA(max)@5V
  • 功耗
  • <1W

更多

  • 安规认证
  • CE,FCC
  • 保修期
  • 2年
  • 配件
