串口转以太网模块 T24系列

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    串口转以太网模块 T24系列
  • 产品型号:USR-TCP232-24
  • 产品名称:
    串口转网络模块 RS232 RS485 转以太网 TCP/IP
  • 发布时间:2014-08-13
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
  • 应用案例

产品介绍

RS232/RS485与有线以太网双向透明传输

多功能串口转以太网转换器

USR-TCP232-24属于串口转以太网模块中的T24系列,是一款单串口服务器,实现TCP网络数据包或UDP数据包与RS232或RS485接口数据实现透明传输,产品支持RS232和RS485串口,但不能支持同时工作。

模块支持多种以太网通讯协议(TCP SERVER/CLIENT,UDPServer/Client),让您的设备能够立刻联网,内建的TCP/IP协议栈,可以轻松地将串口设备联网。

1路RS232或RS485(不能同时使用)低成本ARM处理器

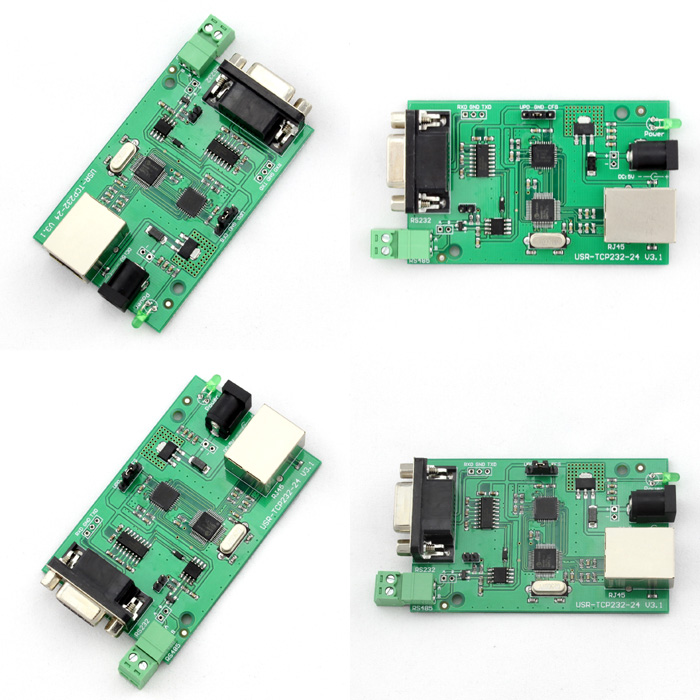

产品图片

串口转网络模块

产品应用

串口转网络模块 RS232 RS485 转以太网,本产品定位:嵌入客户的产品中使用,安装到客户的产品外壳内部,板子上有定位孔。

串口转网络模块
应用领域

串口设备联网服务器模块是为连接工业自动化串口设备,如PLC、 传感器、 仪表、 电机、 驱动器、 条码阅读器和显示器等而设计的。广泛应用于 考勤机、门禁系统、售饭机、 POS系统、楼宇控制、消防监控、银行系统、机房监控、UPS监控、电力、油田、环境监测、工业应用等领域 所有需要将串口设备的数据联网管理的地方,都可以使用串口设备联网服 务器解决。

系统信息

  • 处理器
  • ARM
  • Flash
  • 32K字节

以太网

  • 端口数
  • 1
  • 接口标准
  • RJ45
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 2KV电磁隔离
  • 网络协议
  • IP,TCP,UDP,ARP,ICMP
  • 缓存
  • 发送:2K字节,接收:1K字节

串口

  • 端口数
  • 2(1路RS-232,1路RS-485,不可同时工作)
  • 接口标准
  • RS-232:DB9孔式,RS-485:2线(A+,B-)
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,1.5,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • 300~460.8K
  • 流控
  • 缓存
  • 接收:800字节
  • 保护
  • RS-485:防静电 2KV
  • RS-485上下拉电阻
  • 2.2 KΩ

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 上位机设置软件,串口指令

基本参数

  • 尺寸
  • 89.2 x 50 x 23(mm)
  • 工作温度
  • -25~ 75°C
  • 保存环境
  • -45 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 5 ~ 7V
  • 工作电流
  • 150mA(Aver)@5V
  • 功耗
  • <1W

更多

  • 安规认证
  • CE,FCC
  • 保修期
  • 2年
  • 配件
