串口服务器模块 介绍

RS232+RS485与有线以太网双向透明传输

多功能双串口服务器模块

USR-TCP232-410-PCBA是一款高端、经典的双串口服务器模块,采用Cortex-M4方案,主频高达120MHz,支持RS-232和RS-485同时工作,内部包含精心优化过的TCP/IP 协议栈。

产品不仅支持基本的TCP、UDP、DHCP、Http功能,而且具备市面其他串口服务器不具有的Httpd client、Web To Serial(Websocket)、一键虚拟串口、自定义网页、自动波特率、协议传输等功能。

Cortex-M4方案1路RS232+1路RS485双串口可同时工作DHCP网页设置

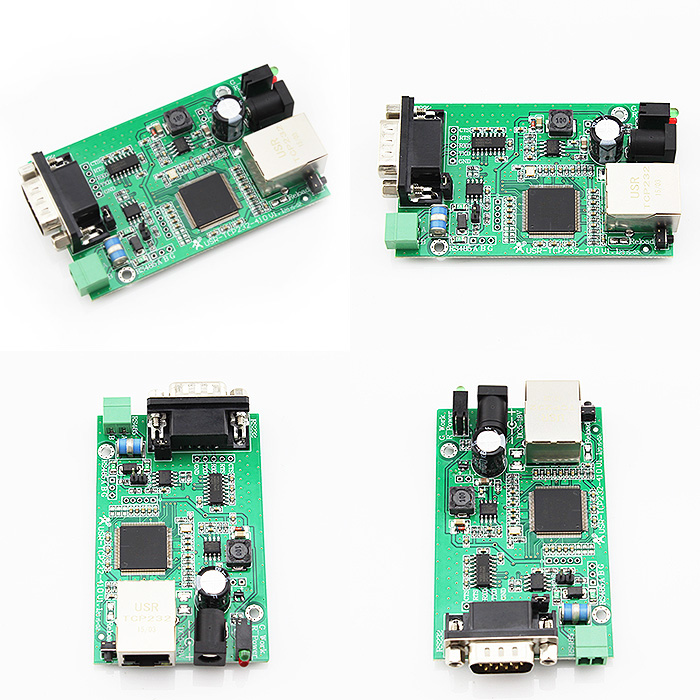

串口服务器模块 图片

串口服务器模块 特点

功能特点
  • 全新Cortex-M4内核,工业级工作温度范围,精心优化的TCP/IP协议栈,稳定可靠;
  • Auto-MDI/MIDX功能,交叉直连网线任意连接,自动切换;
  • 通过端口号区分与哪个串口关联;
  • 支持虚拟串口工作方式,提供相应软件;
  • 支持DHCP自动获取IP,可以通过UDP广播协议查询网络内的设备;
  • 为VIP客户提供设置协议,可以将参数设置功能集成到用户的应用软件中;
  • 提供上位机TCP/IP SOCKET编程例子,包含:VB、C++、Delphi、Android、IOS、C#;
  • 内置网页,可通过网页进行参数设置,可为用户定制网页;
  • 可通过UDP方式设置,提供设置协议和设置软件源代码;
  • 可通过串口命令进行参数设置,提供设置协议;
  • Reload按键,一键恢复默认设置,不怕设置错;
  • RJ45状态指示灯,RJ45接口内置隔离变压器,2KV隔离;
  • 从IEEE购买的全球唯一MAC地址,也可留给用户自定义MAC地址(定购时说明);
  • 支持通过网络升级程序;
  • 域名解析:服务器地址支持域名;
  • 支持http server端口(默认80)更改;
  • 支持用户自定义MAC地址
  • HTTP网页,真正完整意义上的跨平台,可以跨路由器进外网,通过GPRS网络也可以打开网页去控制。
  • 计算机,手机,平板,Windosw,Linux,IOS,Android,Wince,塞班,各种浏览器和编程语言制作的网页读取工具均可使用。
  • 自定义网页:内置网页内容可以定制,可以制作成APP风格,支持用户自行上传网页功能。
  • RS485接口支持硬件流控RTS/CTS

系统信息

  • 处理器
  • Cortex-M4
  • 主频
  • 120MHz
  • Flash
  • 512K字节

以太网

  • 端口数
  • 1
  • 接口标准
  • RJ45
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 1.5KV电磁隔离,外壳隔离保护
  • 网络协议
  • IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client
  • 接收缓存
  • 最大支持16K字节缓存

串口

  • 端口数
  • 2(1路RS-232,1路RS-485,支持同时工作)
  • 接口标准
  • RS-232:DB9针式,RS-485:2线(A+,B-)
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • 600~ 230.4kbps
  • 流控
  • RTS/CTS
  • 缓存
  • 收发各2K字节
  • 保护
  • RS-485:防静电 2KV,防雷保护
  • RS-485上下拉电阻
  • 2.2 KΩ

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 内置网页,上位机设置软件,串口指令

基本参数

  • 尺寸
  • 90 x 84 x 25(mm)含外壳以及端子
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 保存环境
  • -40 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 5 ~ 36 V
  • 工作电流
  • 86.5mA(85~87.9)@ 5V
    44.3mA(43.7~45.1)@ 12V
  • 功耗
  • <1W

更多

  • 安规认证
  • CE,FCC,ROHS
  • 保修期
  • 2年
  • 配件
  • 5V1A高品质电源,公对母串口线,母对母串口线,1米网线
