  • 所属系列:
    3G系列
  • 产品型号:USR-G301c
  • 产品名称:
    电信 3G模块 网卡无线上网模块
  • 发布时间:2015-12-22
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载

产品简介

USR-G301c是一款适用于EV-DO网络制式的无线终端产品,支持CDMA2000 1xEV-DO Revision 0 and A 800MHz高速接入,能够为用户提供高速的无线数据、互联网接入等业务,具备语音、分组数据、短信功能、通讯簿,可以快速轻松帮助你实现嵌入式模块、移动电话、智能手机、多媒体手机和触摸屏通信装置、调制解调器、U猫、车载设备等终端。

采用先进的高度集成设计方案,将射频、基带集成在一块PCI express Mini Card全卡尺寸的PCB上,完成无线接收、发射、基带信号处理和音频信号处理功能,采用单面布局。支持AT命令扩展,可以实现用户个性化定制方案。

以G301c为核心开发的3G DTU--G760c即将发售!

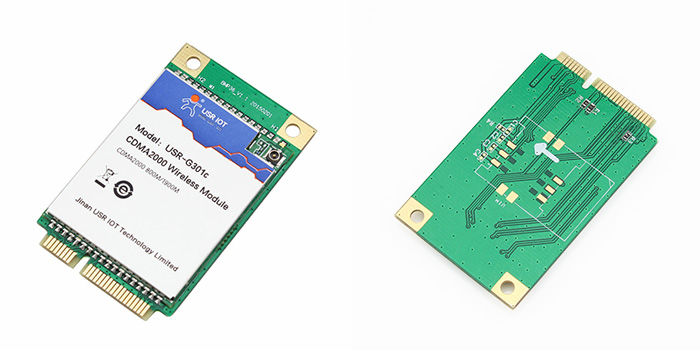

产品图片

产品特点

  • 支持语音功能
  • 支持SMS功能
  • 支持数据传输功能
  • 支持电话本功能
  • 支持USB通讯
  • 支持UART通讯(可与USB同时通讯)
  • 支持唤醒功能
  • 支持Windows、Linux、Android平台

项目

指标

工作温度范围
-30℃~+70℃
存储温度
-40℃~+85℃
湿度范围
5%~95%
电源电压
3.3V~4.2V
通话电流
230mA @~75dBm
最大电流
600mA@~102dBm
平均待机电流
10mA
关机漏电流
< 50uA
工作频段
CDMA1X/ 1xEV-DO rel.0/ 1xEV-DO rev. A:800 MHz
接收灵敏度
<-106.5dBm
最大发射功率
CDMA: 23dBm
数据带宽
WCDMA下行: up to3.1Mbps上行:1.8Mbps
输出接口

PCM蓝牙数据语音接口

模块工作状态指示

USB2.0接口

标准SIM卡接口

电源接口

天线接口

差分MIC输入接口

差分EAR输出接口

外形尺寸
L x W x H : 50.95x 32.0x3.5(mm)(不带SIM卡座)
重量
< 30g
接口形式
PCI Express Mini Card
ESD特性

所有引脚满足JESD22-A114-B  2KV

所有引脚满足ESD22-C101-D  0.5KV
