联通3G DTUUSR-G761w

产品名称:
联通3G DTU 无线工业数传终端 RS232 RS485转WCDMA/HSPA
发布时间:2016-08-18
售后服务:技术支持中心
  • 概述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答

WCDMA DTU

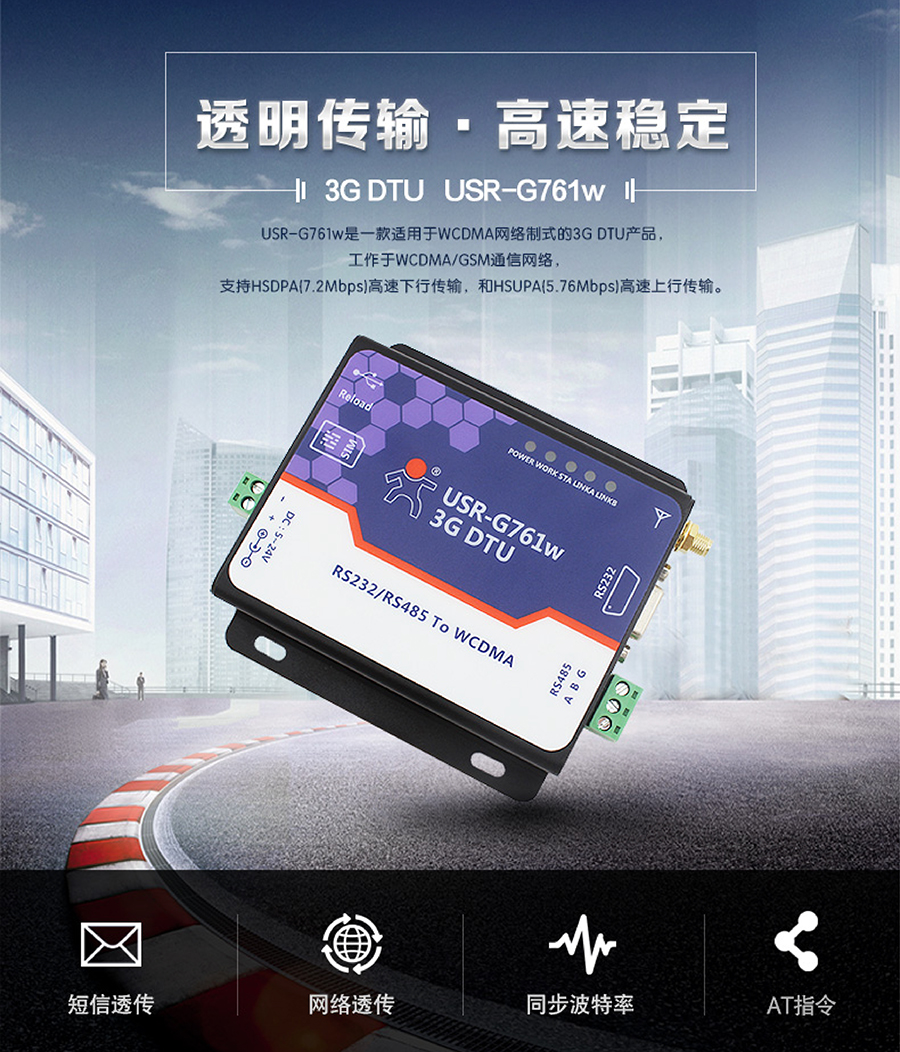

USR-G761w是一款适用于WCDMA网络制式的3G DTU产品,工作于WCDMA/GSM通信网络,
支持HSDPA(7.2Mbps)高速下行传输,和HSUPA(5.76Mbps)高速上行传输。

以“透传”作为功能核心,高度易用性,用户可方便快速的集成于自己的系统中,实现基于WCDMA网络的数据传输。



G761W 网络制式:GSM/GPRS/EDGE(移动、联通2G) WCDMA/HSPA(联通3G)

工作频段:国内 2G 850MHz 国外850/900/1800/1900MHz 3G一样

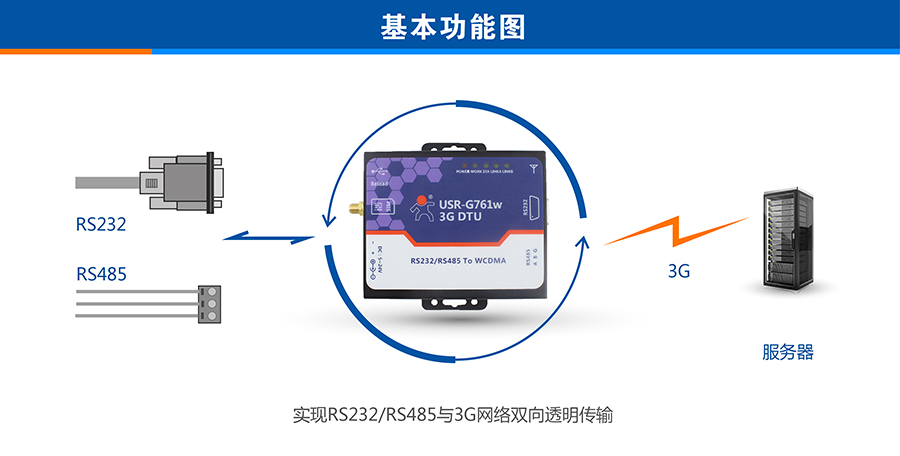

联通3G DTU基本功能

【工作模式】

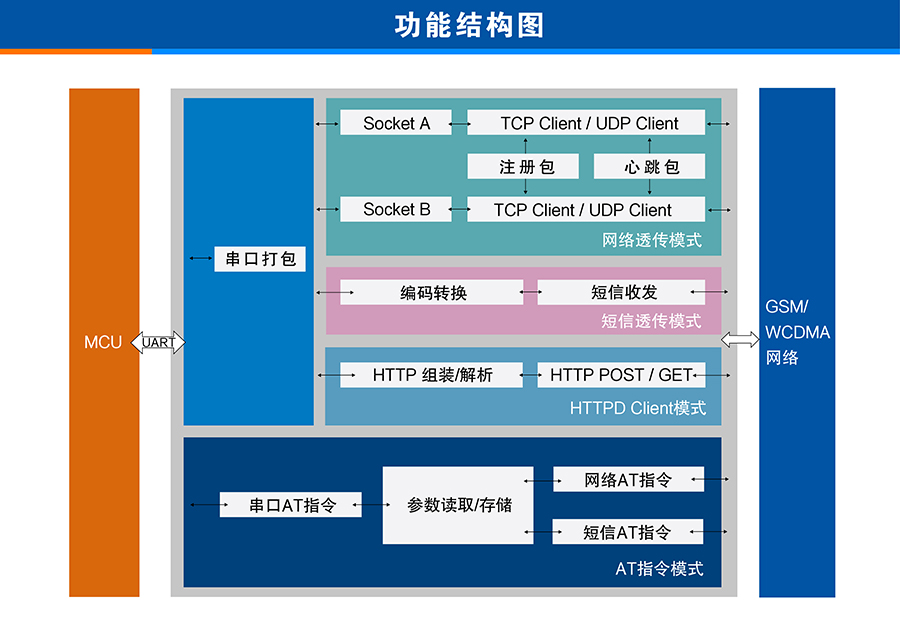

3G DTU功能结构图

3G DTU 761W以透明传输作为核心,主要有四种工作模式:网络透传模式、HTTPD Client、短信透传模式和AT指令模式。



网络透传模式

此模式下,用户的串口设备可以通过WCDMA DTU发送数据到指定的服务器上。
761W支持两路socket链接,即socket A和socket B,两路链接相互独立。

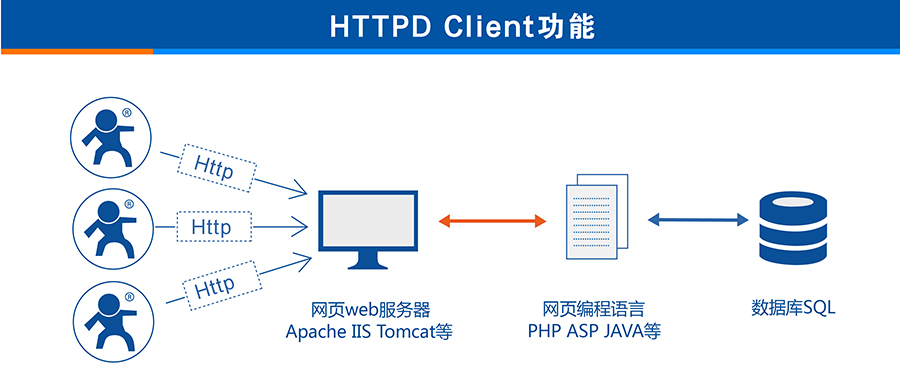

Httpd Client模式

此模式将数据直接传向HTTP服务器端,或者从HTTP服务器端获取数据。
只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),
网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!

3G DTU的HTTPD Client

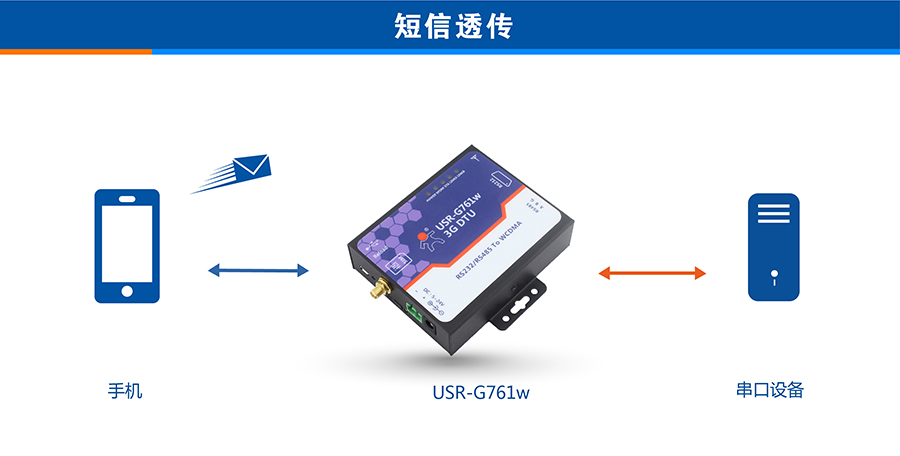

短信透传模式

短信透传模式下,用户的串口设备可以发送短信到指定的手机上,也可以将手机接收的信息转发至串口设备。
只需简单的参数设置,即可实现手机与串口设备之间的数据透明通信。

3G DTU短信透传

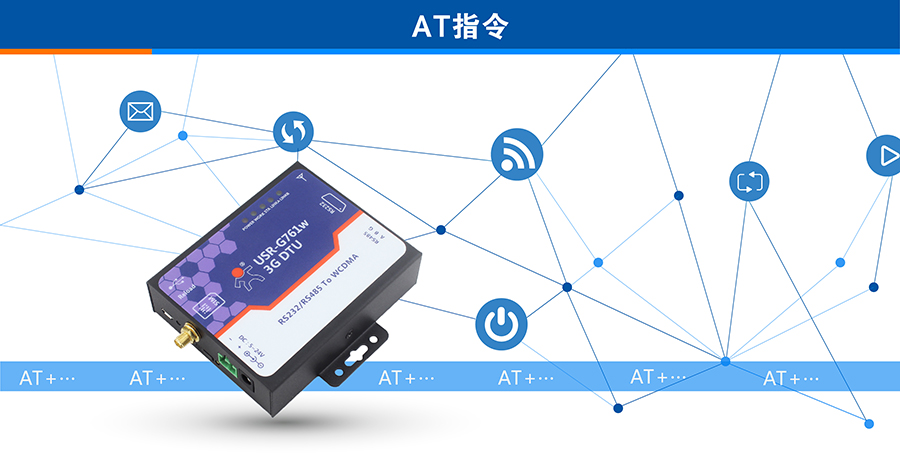

AT指令模式

当3G DTU工作在网络透传、短信透传、HTTPD Client三种工作模式的任何一种时,
可以通过向DTU串口发送特定时序的数据,让WCDMA DTU切换至AT指令模式。

3G DTU AT指令

【硬件接口

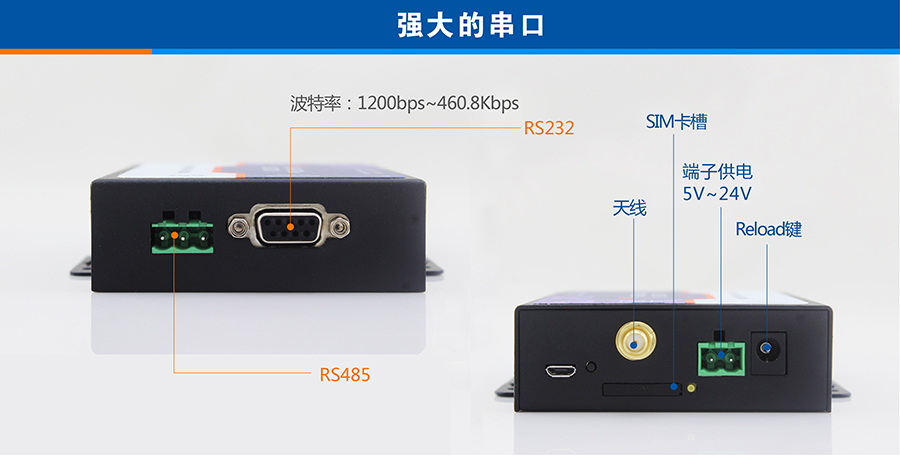

3G DTU强大的串口

761W拥有1*RS232和1*RS485串口,串口波特率支持1200bps~460.8Kbps。同时支持5~24V端子供电和Reload键重启。

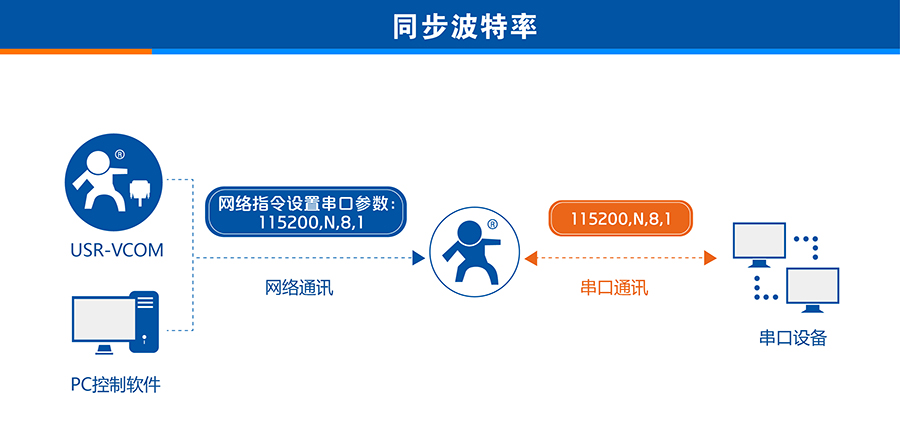

3G DTU同步波特率

WCDMA DTU 761W支持网络发送有人同步波特率协议,
动态改变串口波特率、数据位、校验位、停止位。
适合与有人虚拟串口软件配套使用,虚拟串口软件串口参数改变,3G DTU串口参数同步改变。

【特色功能】

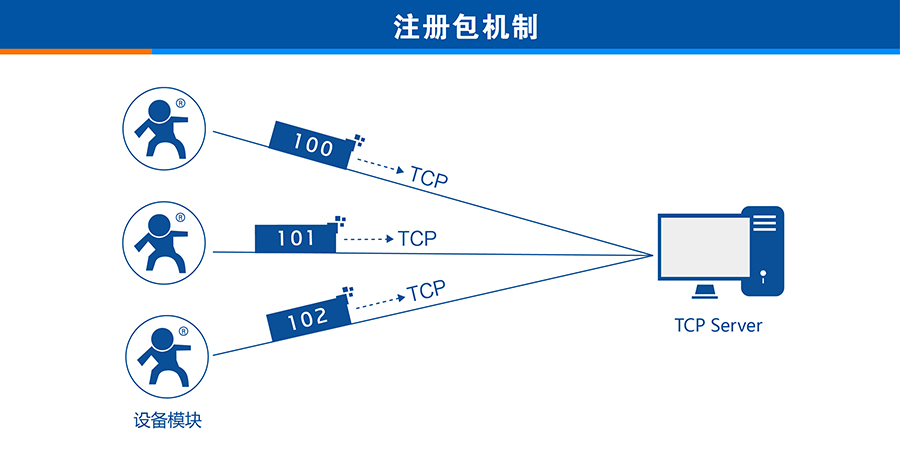

3G DTU的注册包机制

WCDMA DTU 761W作为TCP CLIENT时,TCP成功建立链接后,
自动发送预定的注册包,用于TCP Server服务器对本条TCP做标识。
注册包数据可以是IMEI码,ICCID码和自定义注册数据。

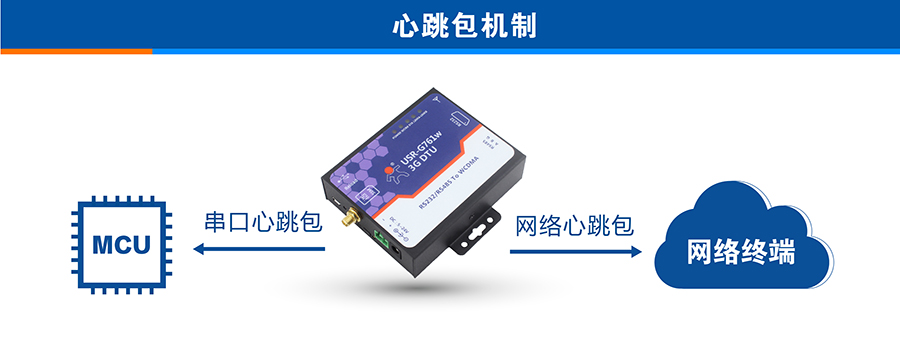

3G DTU的心跳包机制

在网络透传模式下,用户可以选择让3G DTU发送心跳包。心跳包可以向网络服务器端发送,也可以向串口设备端发送。
网络心跳包通过不断发送,保持DTU与服务器的正常连接。
串口心跳包适用于不能主动向服务器推送数据的传感器中,主动抓取传感器数据。

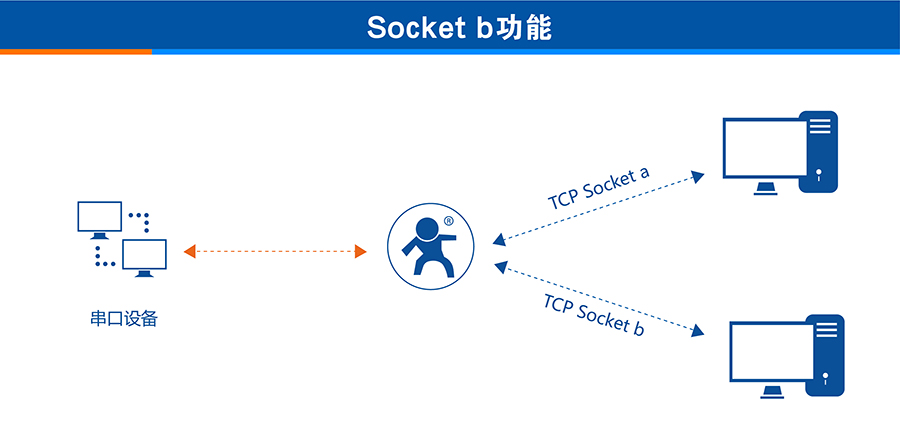

3G DTU的两条Socket功能

WCDMA DTU支持第二路网络链接,适合将数据向两个服务器发送的需求,
用于数据备份、远程异常诊断等需求的用户。

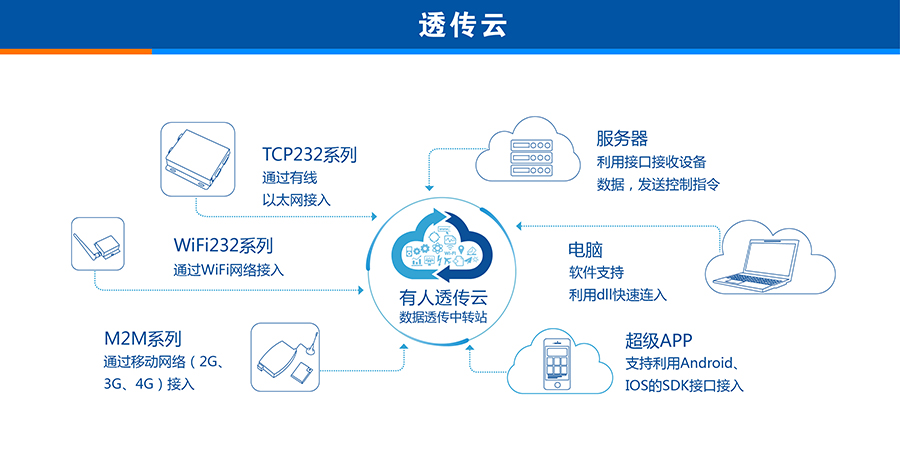

3G DTU的有人透传云



WCDMA DTU 761W支持有人透传云服务,轻松实现串口服务器、网络模块、云服务器、智能手机、智能设备等跨网络传输,
应用于工业以太网远程控制、智能家居远程管理、数据抄表远程采集等跨网络多点数据互传的项目。
有人透传云免费开放,更多详情:cloud.usr.cn



【应用领域】

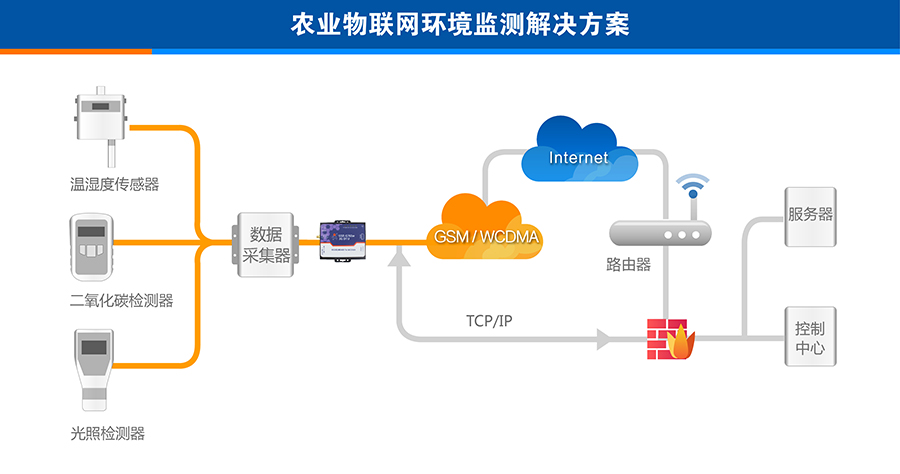

农业物联网

在某智能农业企业中,3G DTU 761W可以将农业大棚里的各类传感器数据进行采集,

并传输到远程服务器及控制中心,实现数据实时监测,促进农业物联网的发展。
3G DTU的农业物联网环境检测解决方案

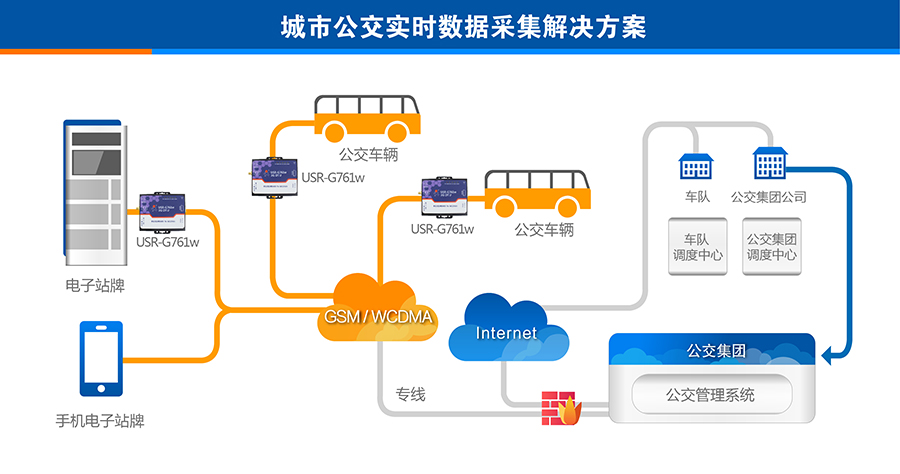

智慧汽车

某公交集团采购大量WCDMA DTU应用到公交汽车中,将公交汽车的各类信息(包括位置信息、IC卡数据等)实时发送到各类平台上。

方便用户乘车,实现智慧城市。
3G DTU的城市公交实时数据采集解决方案

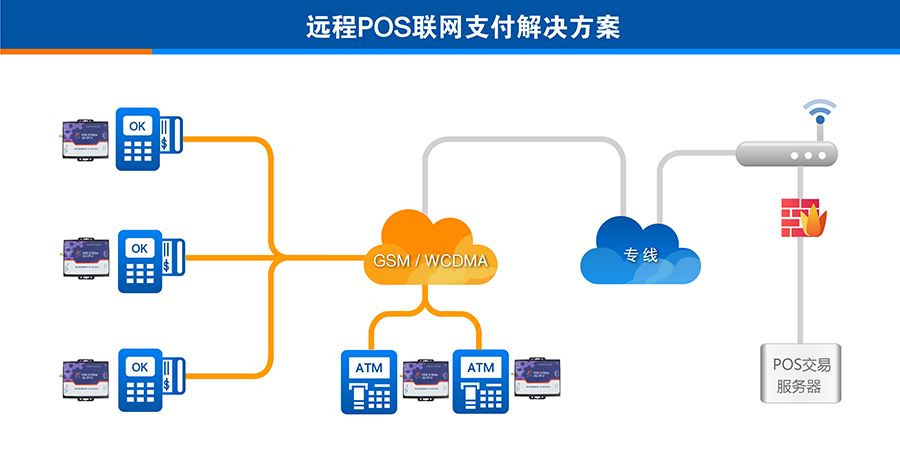

远程支付

在零售行业中,无线POS机和ATM机使用WCDMA DTU实现远程联网,实现安全支付,简单便利。

3G DTU的远程POS联网支付解决方案

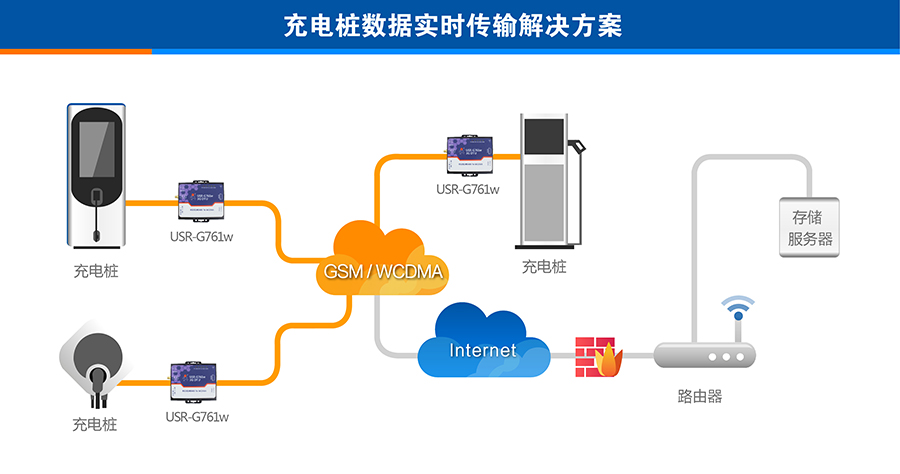

充电桩行业

761W接入充电桩中,将充电桩的各项数据实时发送至服务器中,方便统一管理。

3G DTU农业物联网环境监测解决方案



项目
指标
无线参数
工作频段
GSM/GPRS/EDGE:850/900/1800/1900MHz,WCDMA/HSPA:850/1900/2100MHz
接收灵敏度
<-108.7dBm
最大发射功率
CDMA: 33dBm±2dB
数据带宽
下行:5.76Mbps 上行:7.2Mbps
硬件参数
数据接口
RS232:1200bps ~ 460800bps
RS485:1200bps ~460800bps
工作电压
DC 5V~24V
工作电流
平均电流200mA@12V,峰值电流230mA@12V
工作温度
-35℃~80℃
存储温度
-45℃~90℃
尺寸
103 x 105 x 28(mm)
软件参数
工作模式
透明传输模式,串口指令模式
设置命令
AT+命令结构
用户配置方式
设置软件
