串口服务器 M4系列

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    串口服务器 M4系列

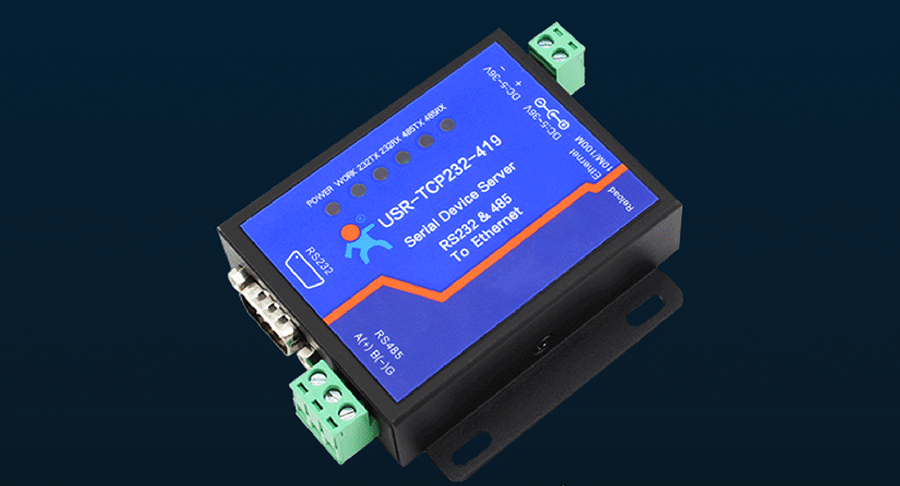

  • 产品型号:USR-TCP232-419
  • 产品名称:
    串口服务器_RS232/485九针串口服务器
  • 发布时间:2016-10-19
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载

串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器

【工作模式】

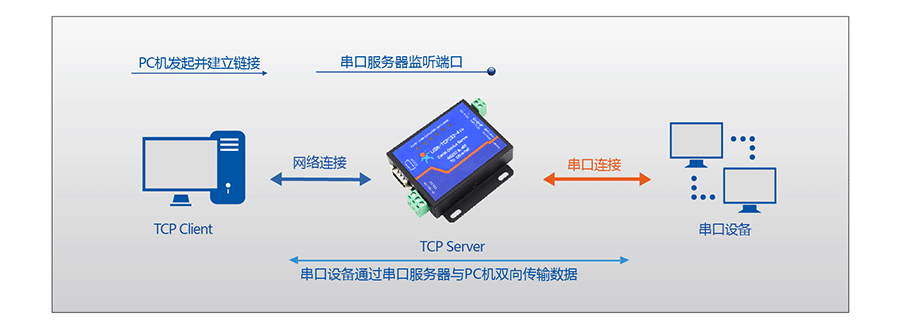

TCP Sever模式

串口服务器监听设定的端口并等待TCP客户端连接

串口设备发送的数据将通过串口服务器透明传输给所有链接成功的客户端

串口服务器_RS232/485九针串口服务器

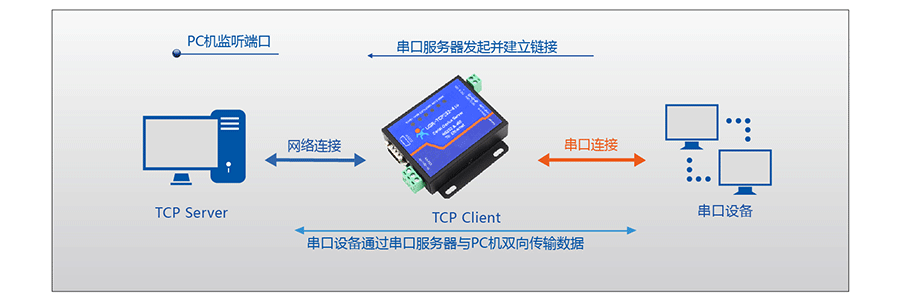

TCP Client模式

串口服务器向设定的IP地址发起TCP链接,若链接失败,串口服务器将不断尝试重连直到成功。

若连接成功,服务端就可以与串口设备双向透明传输数据

串口服务器_RS232/485九针串口服务器

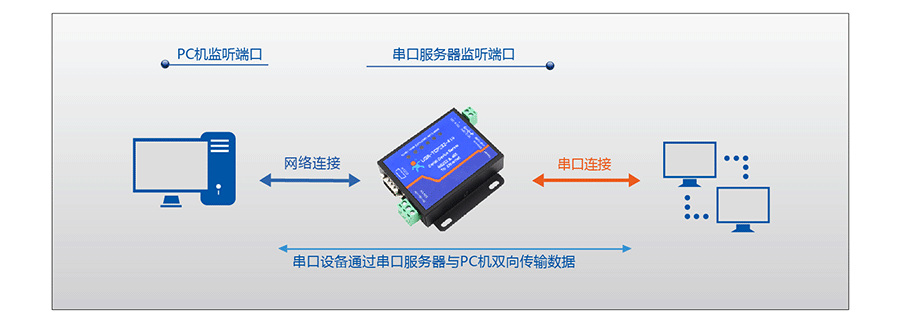

UDP模式

串口服务器将串口设备的数据通过UDP包的形式发送给指定的IP网络设备

串口服务器同时监听端口,将所有接收的数据转发给串口设备。

串口服务器_RS232/485九针串口服务器

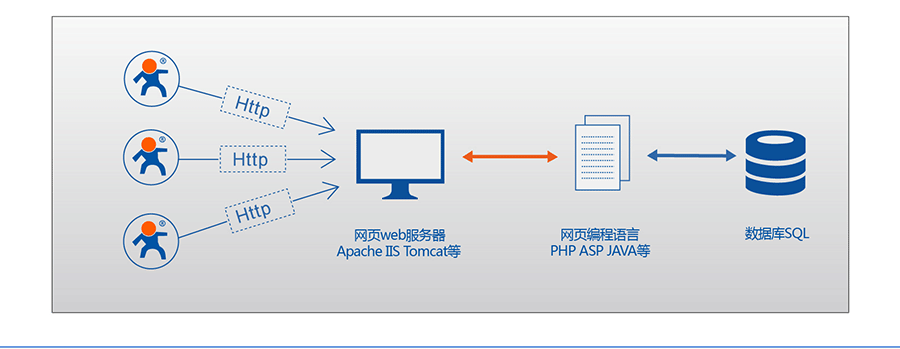

HTTPD Client模式

支持串口数据HTTP(GET/POST)方式提交至指定服务器

串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器串口服务器_RS232/485九针串口服务器




系统信息

  • 处理器
  • Cortex-M4
  • 主频
  • 120MHz
  • Flash
  • 512K字节

以太网

  • 端口数
  • 1
  • 接口标准
  • RJ45
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 1.5KV电磁隔离,外壳隔离保护
  • 网络协议
  • IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client
  • 接收缓存
  • 最大支持16K字节缓存

串口

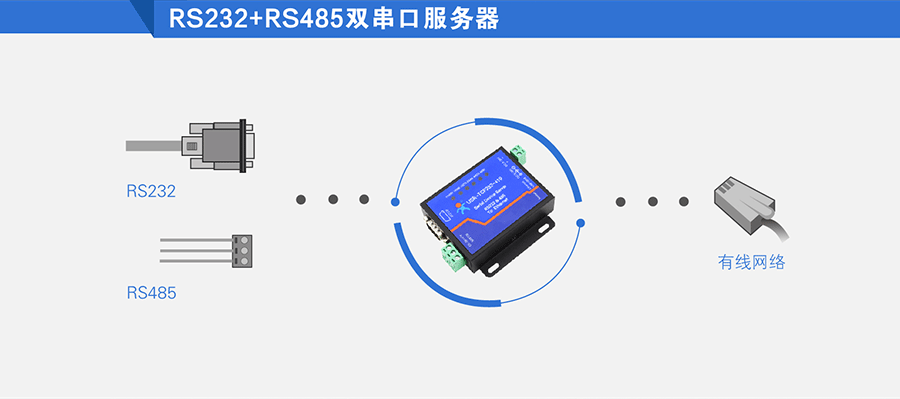

  • 端口数
  • 2(1路RS-232,1路RS-485,支持同时工作)
  • 接口标准

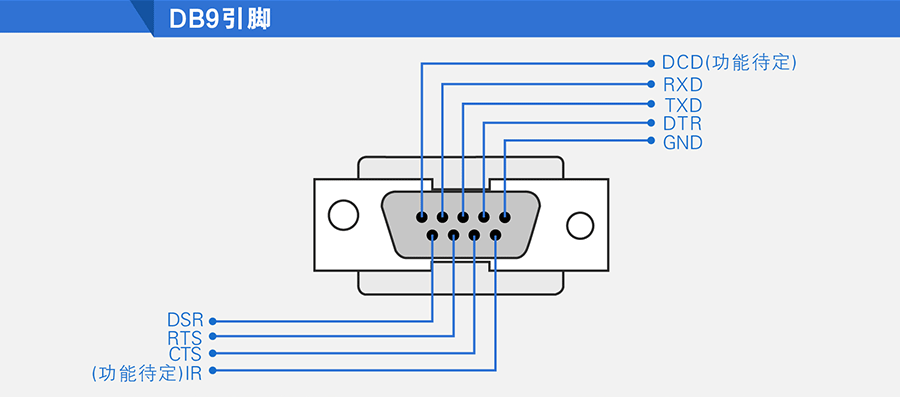

  • RS-232:DB9针式,RS-485:2线(A+,B-)
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd,Space,Mark

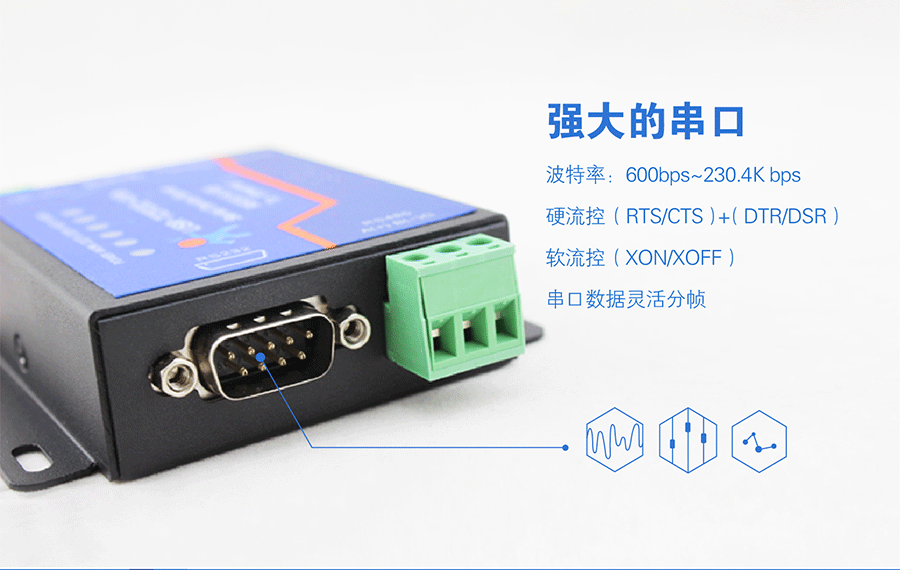

  • 波特率
  • RS-232:600 bps~230.4K bps,RS-485:600 bps ~ 1M bps
  • 流控
  • DTR/DSR XON/XOFF
  • 缓存
  • 收发各2K字节

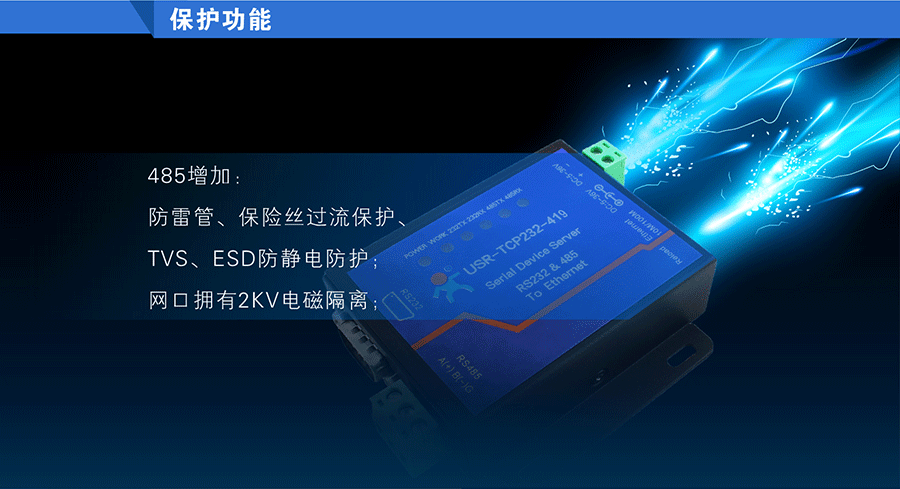

  • 保护
  • RS-485:防静电 2KV,防雷保护
  • RS-485上下拉电阻
  • 2.2 KΩ

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)

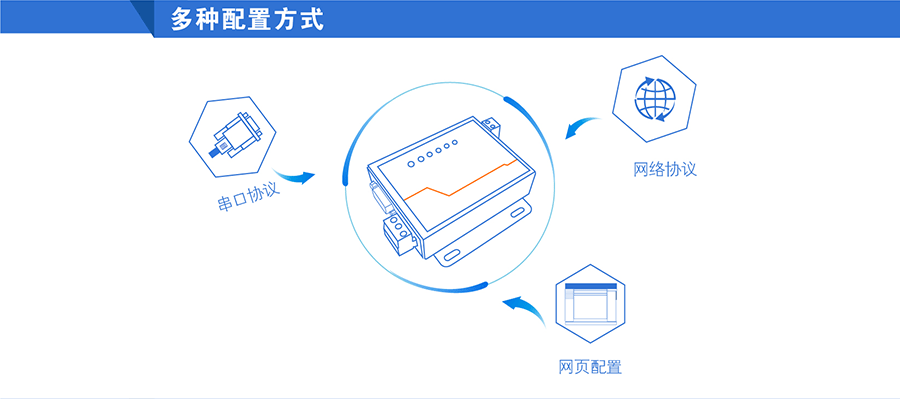

  • 配置方式

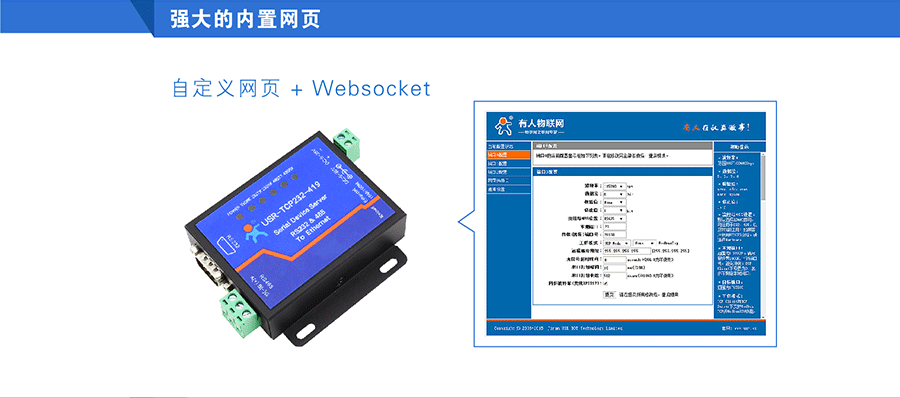

  • 内置网页,上位机设置软件,串口指令

基本参数

  • 尺寸
  • 90 x 84 x 25(mm)含外壳以及端子
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 保存环境
  • -40 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 5 ~ 36 V
  • 工作电流
  • 86.5mA(aver)@ 5V
    44.3mA(aver)@ 12V
  • 功耗
  • <1W

更多

  • 安规认证
  • CE,FCC,ROHS
  • 保修期
  • 2年
  • 配件
  • 5V1A高品质电源,公对母串口线,母对母串口线,1米网线
