首页 > 产品中心 > 评估板 > USR-GW-EVK

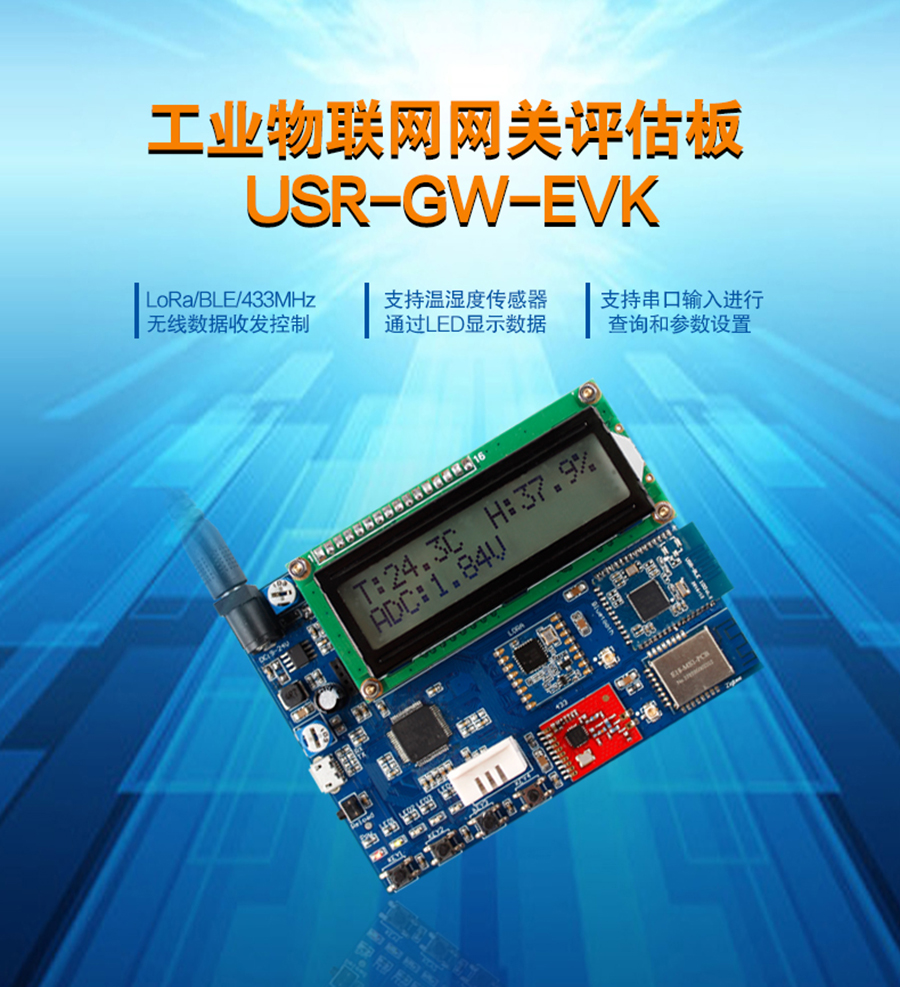

  USR-GW-EVK

物联网网关评估板

物联网网关评估板

物联网网关评估板_LoRa|ble|WIFI|433|zigbee开发板

USR-GW-EVK为有人研发的一款无线网关的调试版,通过串口可以控制多种无线模块的收发,从而方便用户前期的调试。
(注意:成品评估板,暂无Zigbee模块!)

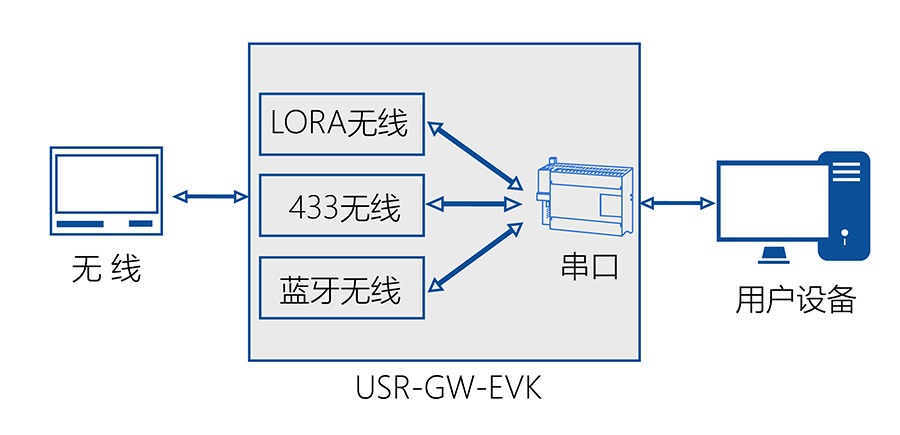

数据通讯过程

通过LORA无线通讯、433无线通讯、蓝牙无线通讯方式与串口透传,进行无线数据收发控制。

物联网网关评估板数据通讯过程

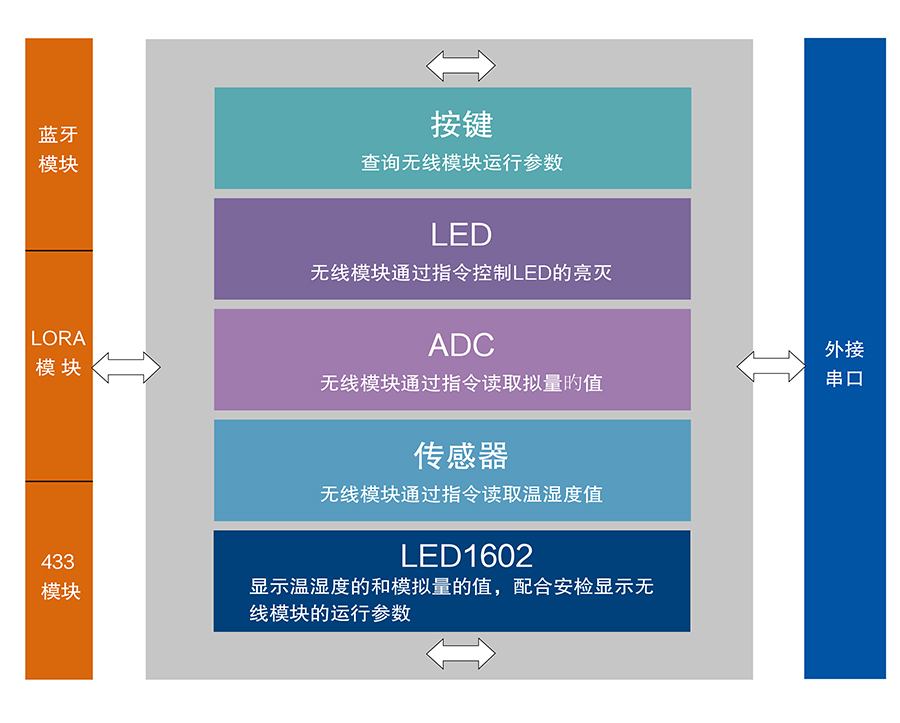

功能结构图

不仅可以通过串口接收和发送无线模块的数据,也可以通过无线模块读取和控制传感器和外设。

物联网网关评估板功能结构图

产品特点

  • 实现调试主流无线模块,能够通过串口控制实现无线模块数据的收发控制
  • 支持433无线,默认支持芯片 SI4438
  • 支持蓝牙,USR-BLE100,串口透传,cypress芯片
  • 支持Lora,SPI接口,SX1278
  • 支持一路温湿度传感器
  • 支持4路I/O控制,通过LED显示控制结果
  • 支持一路模拟量输入
  • 支持4路按键控制
  • 支持1602液晶显示,显示温湿度和无线模块状态
  • 支持一路串口输入,能够设置参数和查询功能

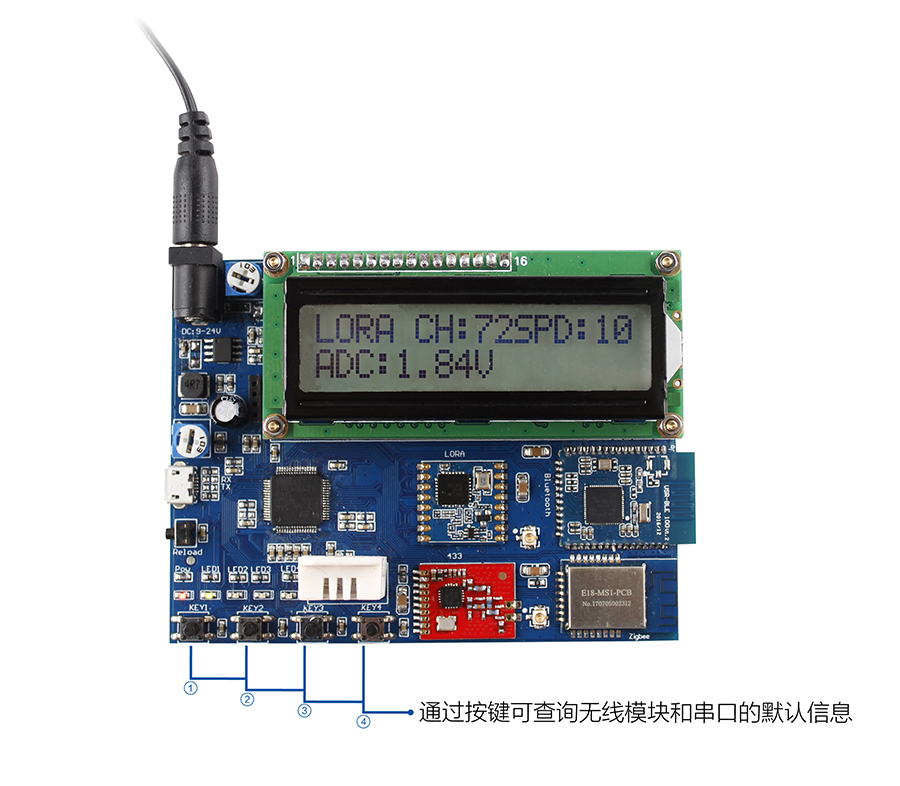

按键查询

通过按键可查询无线模块和串口的默认信息。

物联网网关评估板按键查询

测试物联网网关

可与物联网网关USR-GW200通过无线连接后,进行无线数据传输双向传输、模块测试/开发等,并且通过GW200查询EVK上的温湿度。
