M0内核工业级超级网口  USR-K6

高性价比多功能的超级网口 TTL串口转以太网模块 嵌入式串口联网设备

超级网口K6是一款高性价比多功能的嵌入式TTL串口转以太网模块,相比K1增加了DNS、DHCP、内置网页、网络升级功能,同时价格较低。
超级网口_工业级_高性能_多功能_TT串口转以太网模块_串口服务器模块
工业级超级网口的基本功能

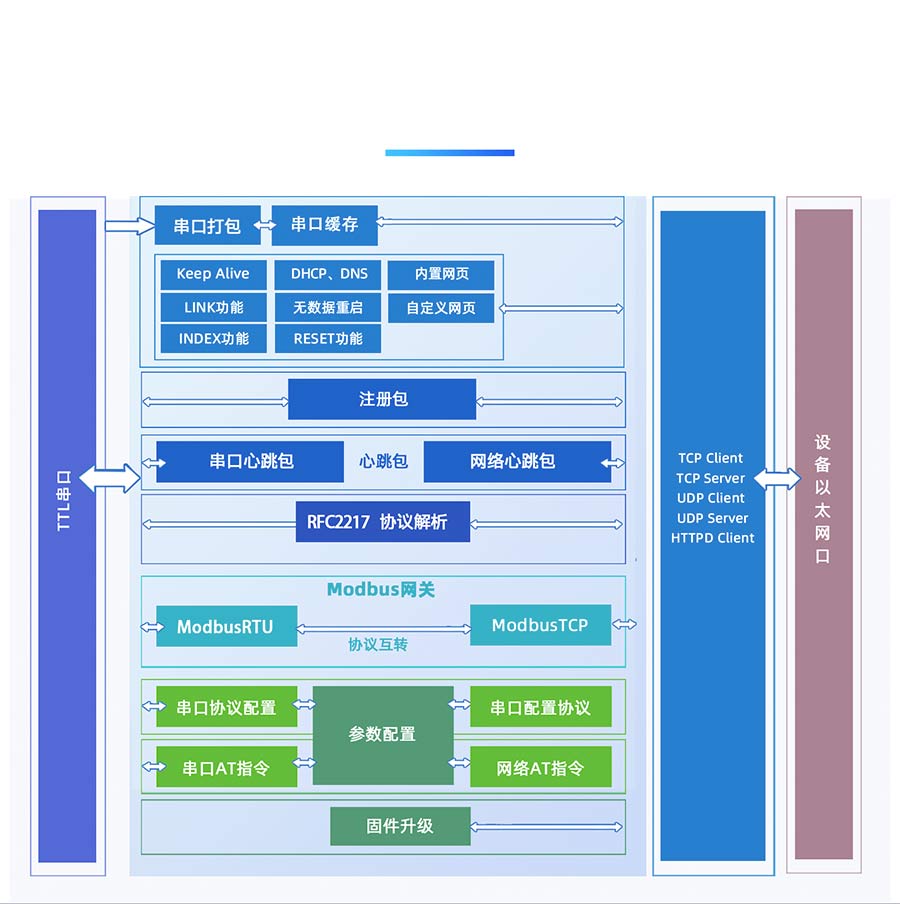

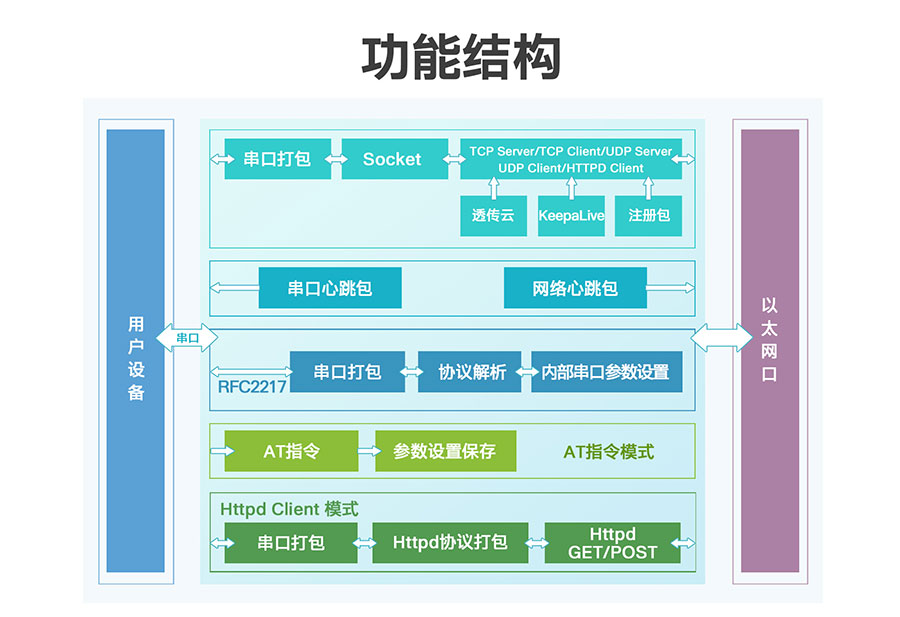

工业级超级网口的功能结构

功能结构

工业级超级网口的工业设计

工业级设计

采用TI方案,搭载Cortex-M4处理器,信号处理更加高效、可靠
配备优化的TCP/IP协议栈,稳定可靠,快速实现数据双向透传

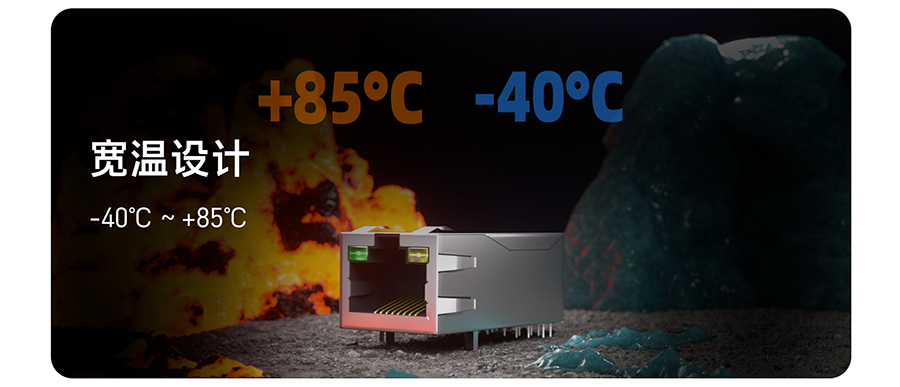

产品经过-40~85℃的高低温长期测试,7*24小时稳定性压力测试

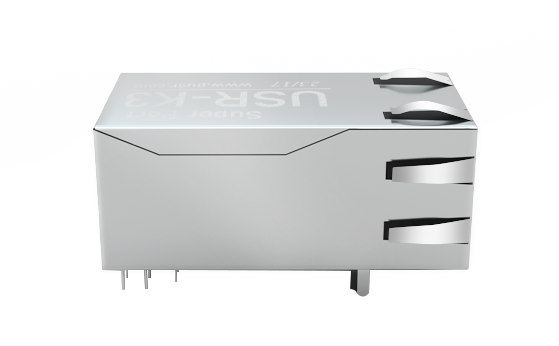

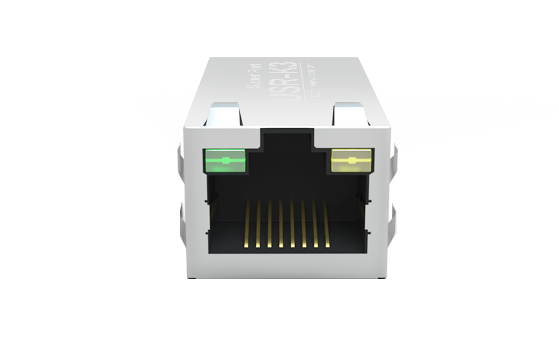

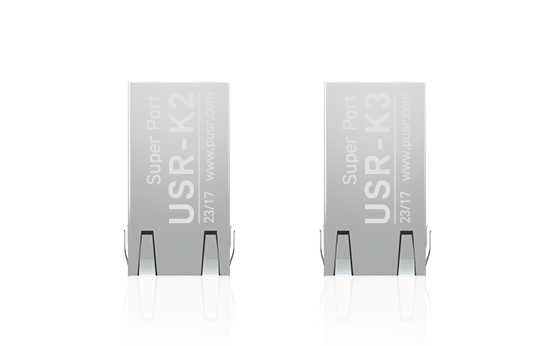

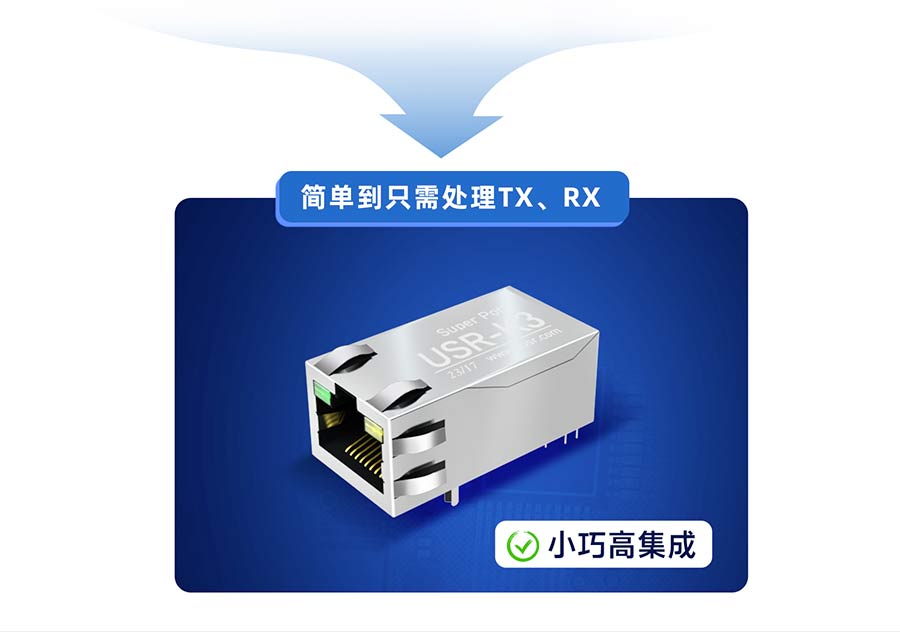

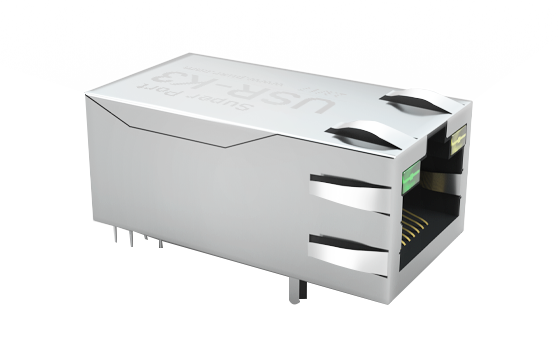

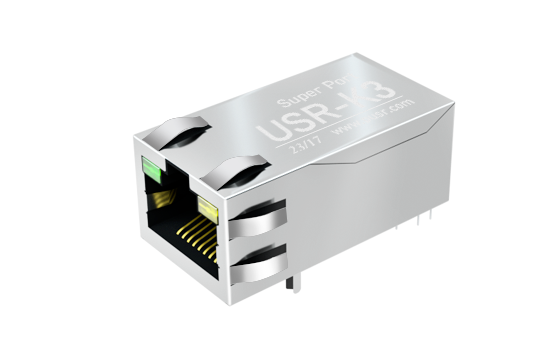

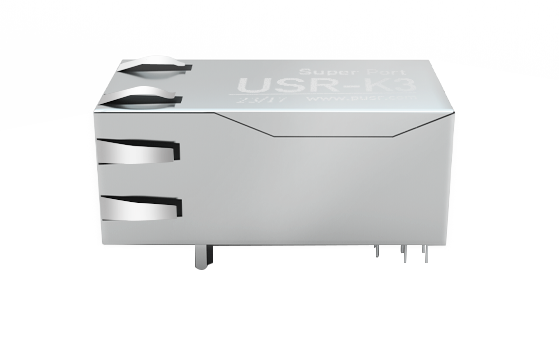

工业级超级网口的产品细节

产品细节

工业级超级网口的多种工作模式自选

多种工作模式自选

USR-k6 支持TCP Client、TCP Server、UDP Client、UDP Server、Httpd Client 等五种工作模式
只需简单配置,即可实现数据透传功能

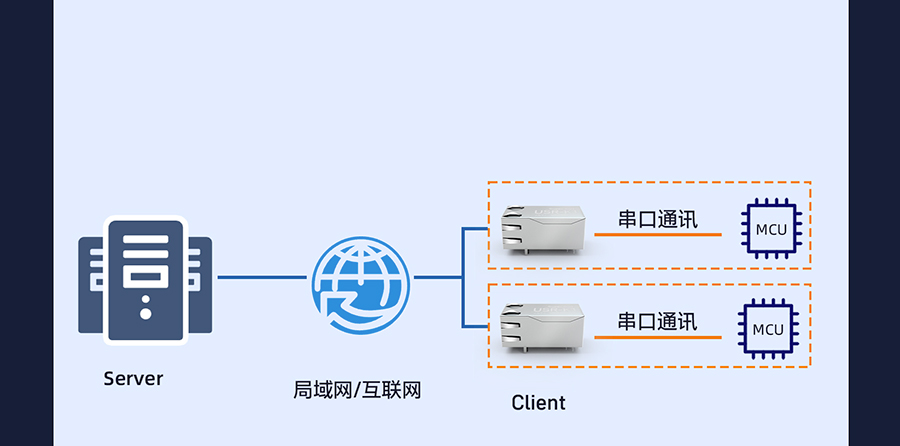

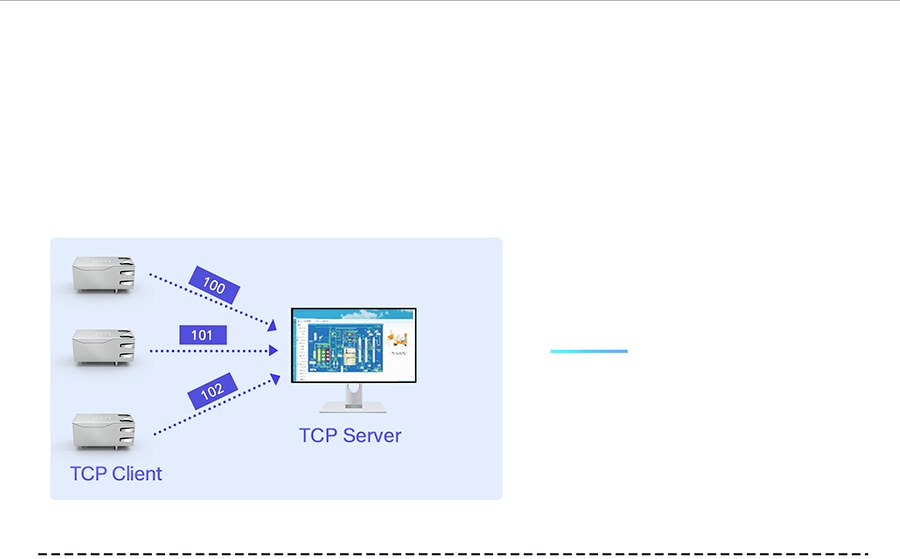

TCP Client 模式

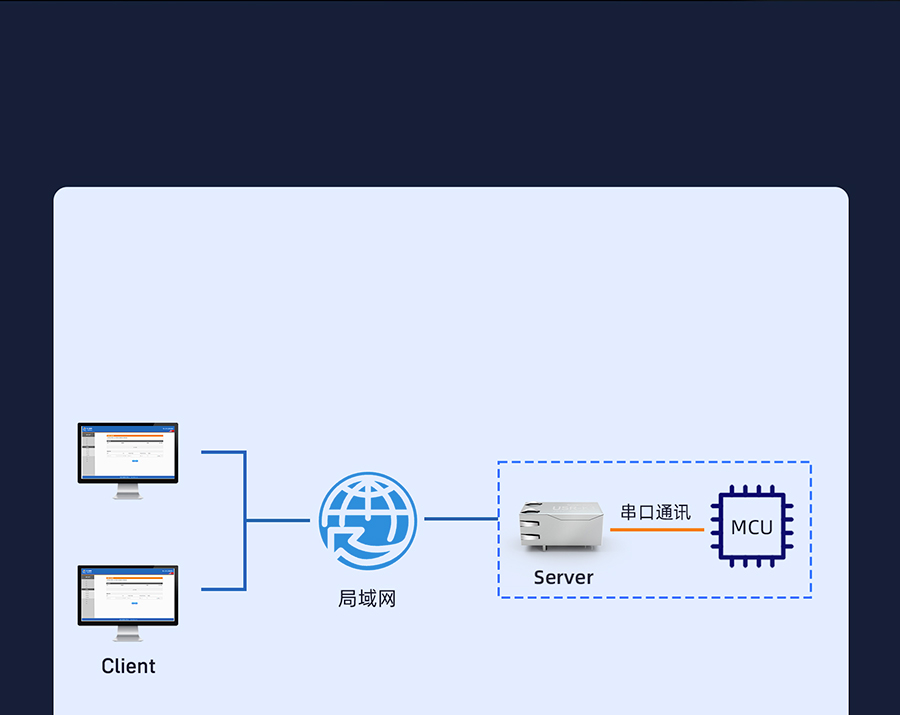

TCP Server 模式

UDP Client 模式

UDP Client是一种无连接的传输协议,该模式下,
USR-K3 V2只会与目标IP的目标端口通讯

UDP Server 模式

UDP Server模式下,串口接收的数据自动发送给
上一次通讯的网络目标.

Httpd Client 模式

工业级超级网口的数据直接提交Web服务器

数据直接提交Web服务器

支持终端设备直接与网页服务器数据交互,无需考虑转换过程,
简单设置参数,即可快速实现串口向HTTP服务器的数据请求

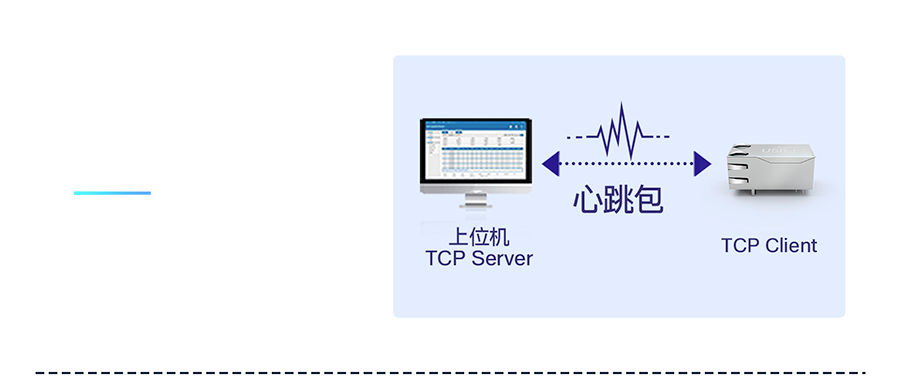

工业级超级网口的数据自定义注册包、心跳包

自定义注册包、心跳包

注册包发给服务器用作对设备的识别,心跳包发给服务器用作判断设备活跃状态标志
心跳包发给串口终端用作主动采集数据(注册包和心跳包内容以及心跳间隔可通过指令修改)

工业级超级网口的数据超时重启

超时重启,保证网络链接稳定

当网口或网络长时间未接收到数据时,K6将在超出设定时间后重启,
从而避免异常情况对通信造成影响

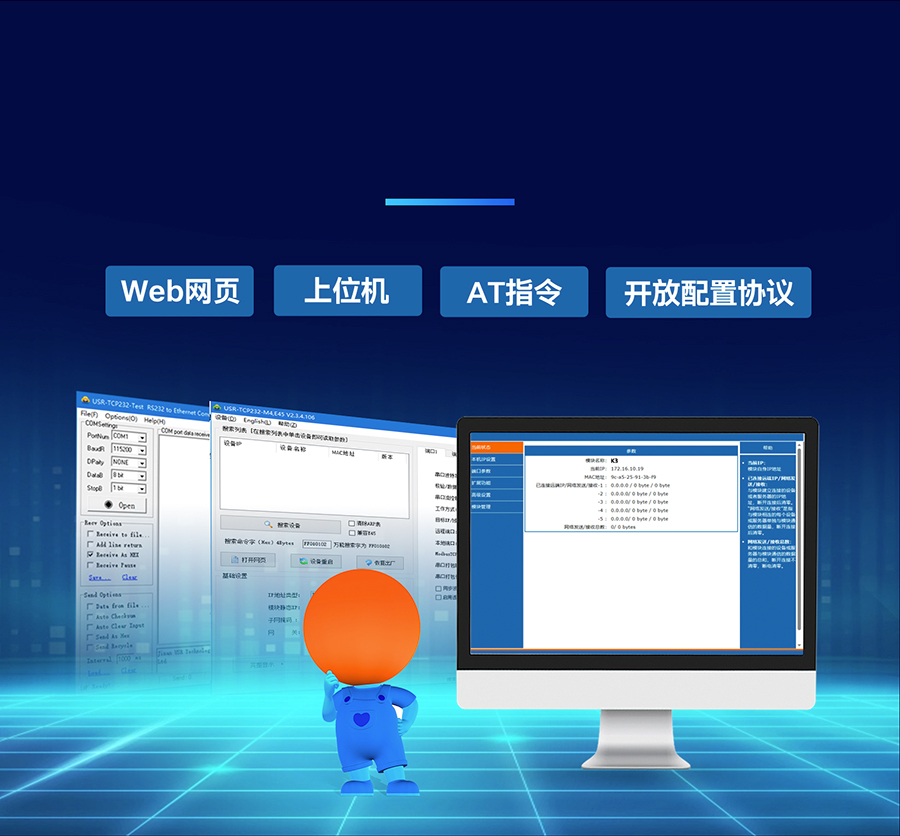

工业级超级网口的用户参数配置

用户参数配置

支持网页、AT指令、局域网络配置参数,听提供电脑端配置工具,使用更方便

工业级超级网口的特色功能

特色功能合辑

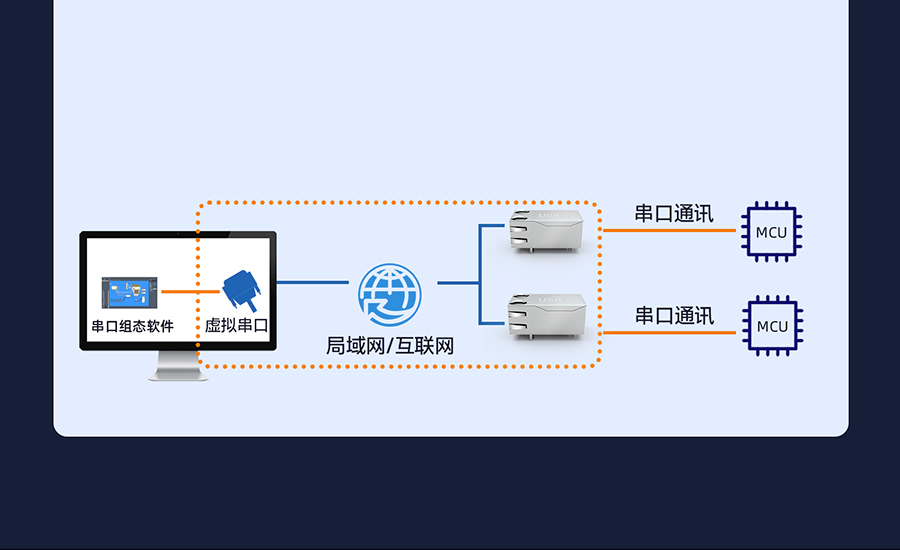

虚拟串口

解决PC端软件作为串口无法与联网
设备通信的难题

DNS域名解析

DNS服务器地址可设,快速解析域名,
摆脱繁琐记忆,无惧IP变化

KeepAlive机制

支持TCP保活机制,
网络另一端的异常断开可被快速检测到

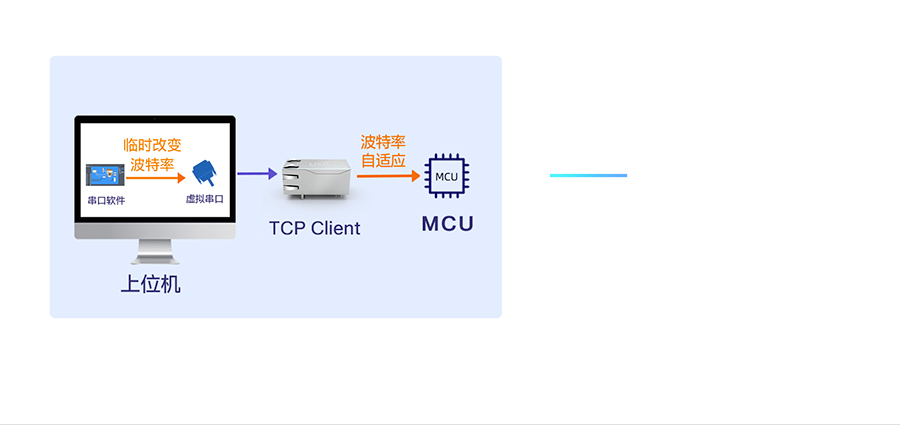

同步波特率

通过网络协议设置串口波特率和参数,
虚拟串口波特率和参数即刻与K6同步

工业级超级网口支持透传云功能
透传云可做到哪些功能
工业级超级网口的医疗器械联网监控应用案例

医疗器械联网监控

传统医疗器械的串口与PC通信不便,利用k6可快速实现串口与
网口的数据透传,节省人力,同时还可将多台医疗设备组成局域网。

工业级超级网口的工业自动化联网监控应用案例

工业自动化联网监控

传统的串口设备不具备联网能力,k6集成优化的TCP/IP协议栈,
可提供串行通讯转TCP/IP网络方案,提升工业自动化水平。

工业级超级网口的配电箱终端联网监控应用案例

医疗器械联网监控

配电箱终端的电能数据需要实时采集、上报,通过k6可提供
稳定的联网功能,适用电力监控的集成项目需求。

超级网口_工业级_高性能_多功能_TT串口转以太网模块_串口服务器模块
工业级超级网口的基本功能
工业级超级网口的功能结构

功能结构

工业级超级网口的工业设计

工业级设计

采用TI方案,搭载Cortex-M4处理器,信号处理更加高效、可靠
配备优化的TCP/IP协议栈,稳定可靠,快速实现数据双向透传
产品经过-40~85℃的高低温长期测试,7*24小时稳定性压力测试

工业级超级网口的产品细节

产品细节

工业级超级网口的TCP Client 模式 工业级超级网口的TCP Server 模式 工业级超级网口的UDP Client 模式 工业级超级网口的UDP Server 模式 工业级超级网口的Httpd Client 模式

多种工作模式自选

k6支持TCP Client、TCP Server、UDP Client、UDP Server、
Httpd Client 等五种工作模式只需简单配置,即可实现数据透传功能

TCP Client 模式

TCP Server 模式

UDP Client 模式

UDP Client是一种无连接的传输协议,该模式下,
USR-K6只会与目标IP的目标端口通讯

UDP Server 模式

UDP Server模式下,串口接收的数据自动发送给
上一次通讯的网络目标

Httpd Client 模式

工业级超级网口的数据直接提交Web服务器

数据直接提交Web服务器

支持终端设备直接与网页服务器数据交互,无需考虑转换过程,
简单设置参数,即可快速实现串口向HTTP服务器的数据请求

工业级超级网口的数据自定义注册包、心跳包

自定义注册包、心跳包

注册包发给服务器用作对设备的识别,
心跳包发给服务器用作判断设备活跃状态标志
心跳包发给串口终端用作主动采集数据

工业级超级网口的数据超时重启

超时重启,保证网络链接稳定

当网口或网络长时间未接到数据时,K6将在超出设定时间后重启
从而避免异常情况对通信造成影响

工业级超级网口的用户参数配置

用户参数配置

支持网页、AT指令、局域网络配置参数
听提供电脑端配置工具,使用更方便

工业级超级网口的标题 工业级超级网口的虚拟串口功能

特色功能合辑

虚拟串口

解决PC端软件作为串口无法与联网
设备通信的难题

工业级超级网口的断网识别 自动连接

DNS域名解析

DNS服务器地址可设,快速解析域名,
摆脱繁琐记忆,无惧IP变化

工业级超级网口的Modbus网关

KeepAlive机制

支持TCP保活机制,
网络另一端的异常断开可被快速检测到

工业级超级网口的自定义扩展内置网页

同步波特率

通过网络协议设置串口波特率和参数,
虚拟串口波特率和参数即刻与K6同步

工业级超级网口支持透传云功能
透传云可做到哪些功能
工业级超级网口的应用案例标题

应用案例

工业级超级网口的医疗器械联网监控应用案例

医疗器械联网监控

传统医疗器械的串口与PC通信不便,利用k6可快速实现串口与
网口的数据透传,节省人力,同时还可将多台医疗设备组成局域网。

工业级超级网口的工业自动化联网监控应用案例

工业自动化联网监控

传统的串口设备不具备联网能力,k6集成优化的TCP/IP协议栈,
可提供串行通讯转TCP/IP网络方案,提升工业自动化水平。

工业级超级网口的配电箱终端联网监控应用案例

医疗器械联网监控

配电箱终端的电能数据需要实时采集、上报,通过k6可提供
稳定的联网功能,适用电力监控的集成项目需求。
