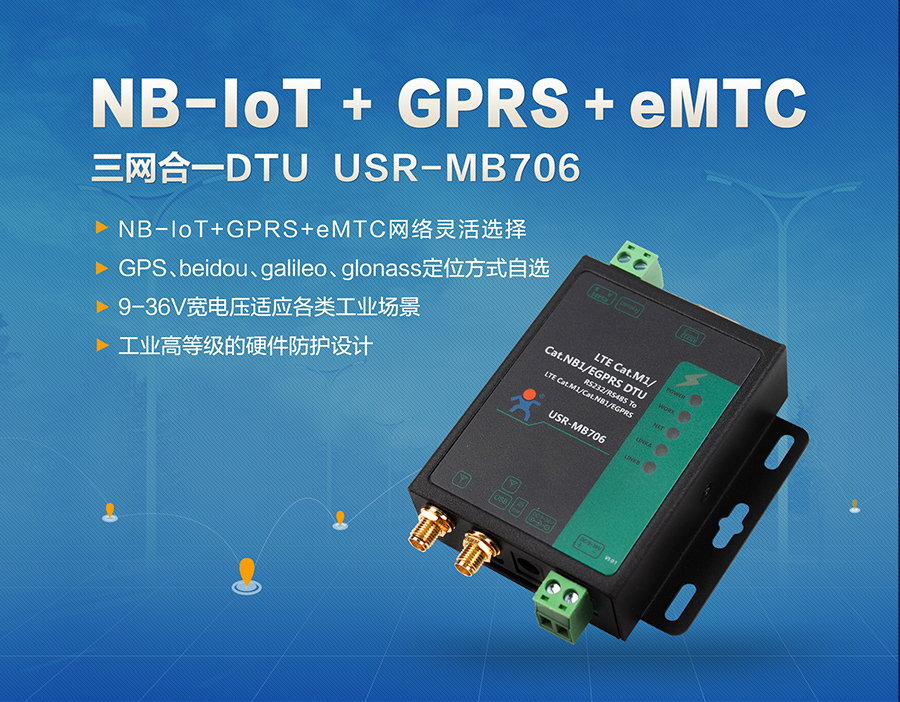

三网合一DTU  USR-MB706

三网合一DTU

USR-MB706 是2018年推出的支持三种网络制式的产品。软件功能完善,覆盖绝大多数常规应用场景,用户只需通过简单的设置,即可实现串口到网络的双向数据透明传输。并且支持自定义注册包,心跳包功能,支持两路Socket连接。
NB-IoT_GPRS_eMTC三网合一DTU_NB-IoT传输终端

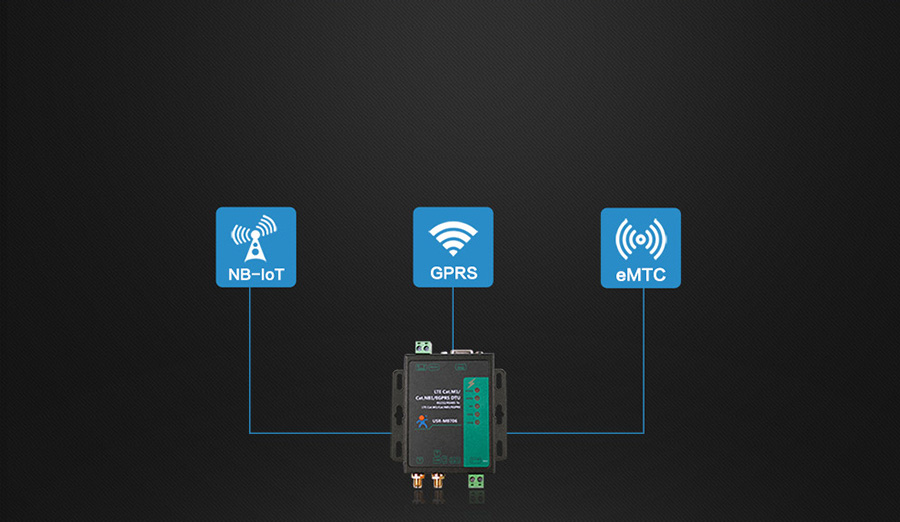

三网合一

NB-IoT+GPRS+eMTC网络灵活选择

NB-IoT、GPRS、eMTC区别:速率由低到高,覆盖范围由广变窄,功耗由低到高。
通俗易懂地说,eMTC可以理解为低速率的LTE

四种定位方式自选

GPS、北斗、galileo、glonass定位方式灵活选择,可同时使用

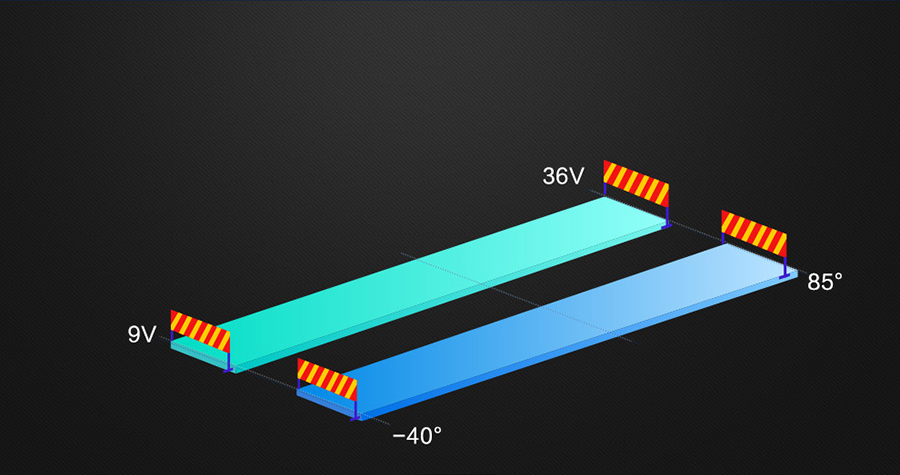

宽电压

工作电压9~36V,轻松适应各类工控现场电压需求

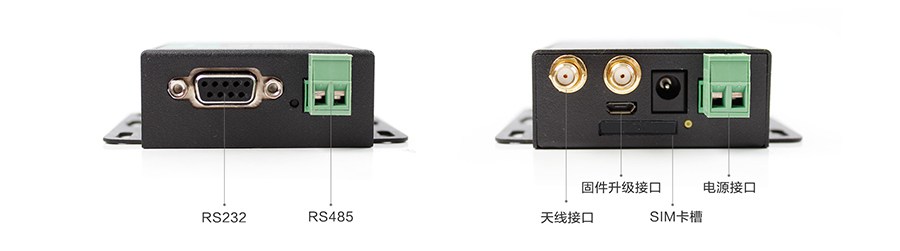

产品细节

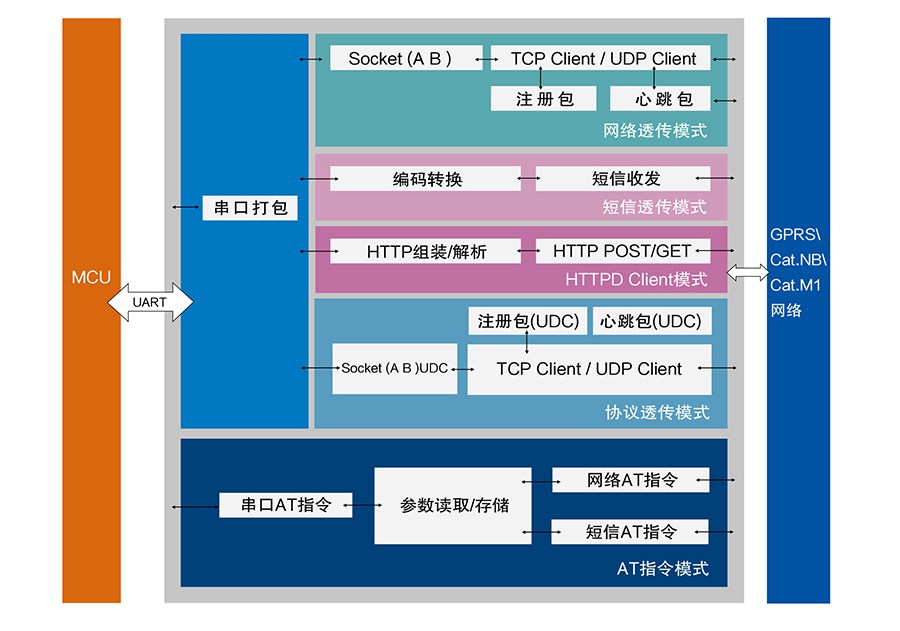

功能结构图





工作模式

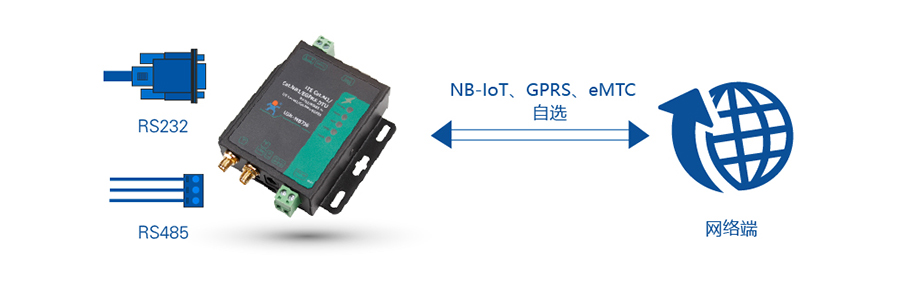

网络透传模式

此模式下,用户的串口设备可以通过DTU发送数据到指定的服务器上。
支持两路socket链接,即socket A和socket B,两路链接相互独立。

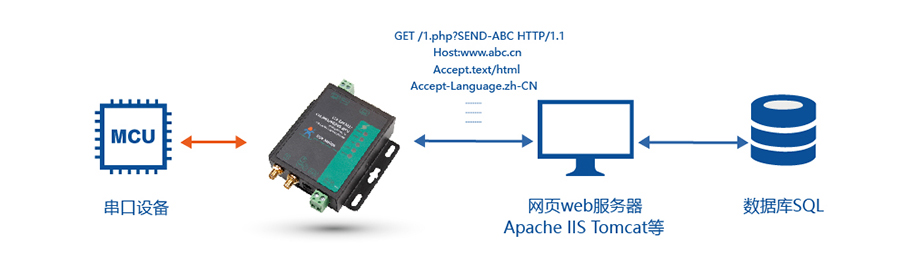

HTTPD Client

此模式将数据直接传向HTTP服务器端,或者从HTTP服务器端获取数据。
只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),
网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!



UDC协议模式

提供了服务器端二次开发包,用户掌握设备的上线情况和数据传输,既方便了用户开发,
也提高了服务器端的统一性、稳定性和可靠性。

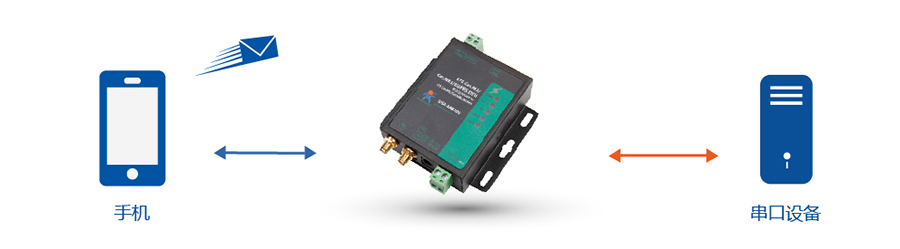

短信透传

实现手机与串口设备之间的数据透传通信。

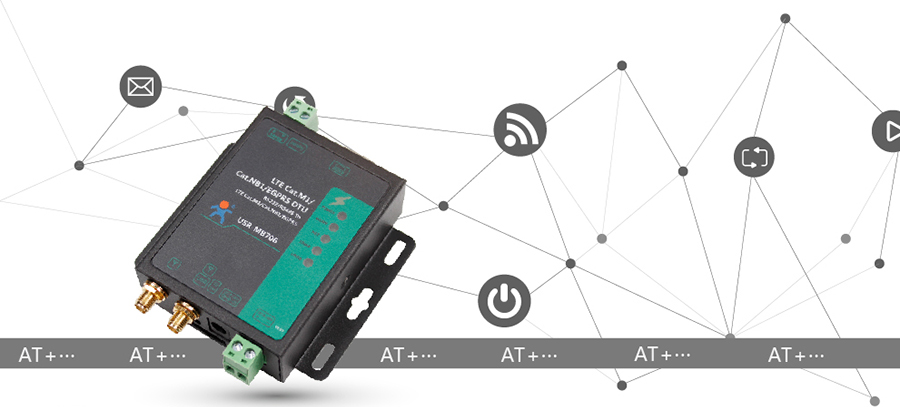

AT指令

支持串口、网络、短信AT指令查询和设置参数



特色功能

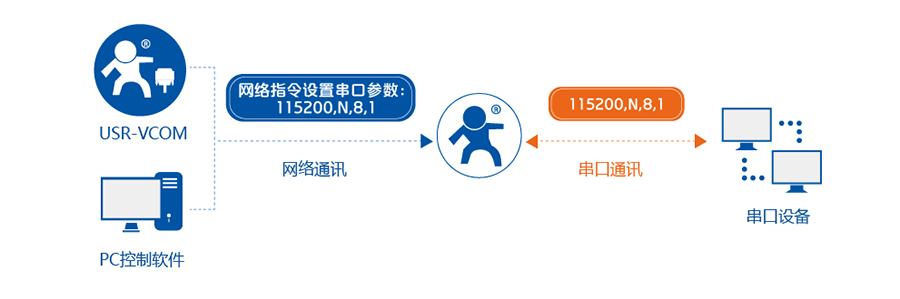

同步波特率

网络端串口波特率、数据位、校验位、停止位与串口端参数改变

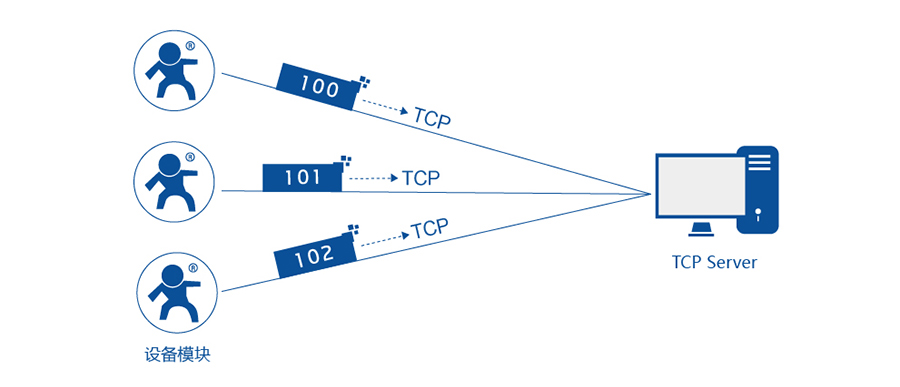

注册包机制

MB706作为TCP CLIENT时,TCP成功建立链接后,自动发送预定的注册包, 用于TCP Server服务器对本条TCP做标识。
注册包数据可以是IMEI码,ICCID码和自定义注册数据。

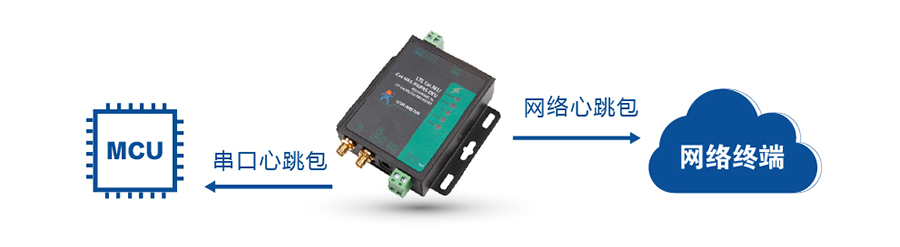

心跳包机制

MB706支持网络心跳包和串口心跳包。
网络心跳包通知服务器处于活跃状态,通过不断发送心跳包保持与服务器的正常连接。
串口心跳包通知串口设备处于活跃状态,主动抓取不能主动推送的传感器数据。



应用案例

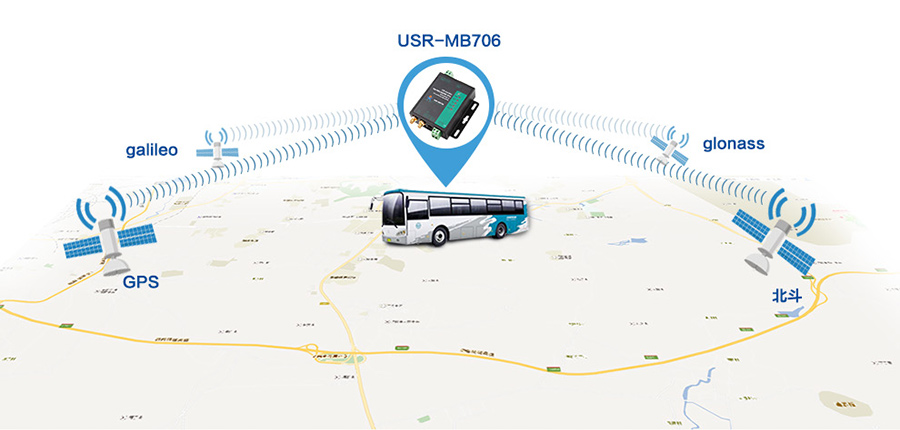

物流定位跟踪解决方案

智慧物流通常需求定位功能,可根据项目需要自由选择GPS、北斗、galileo、glonass定位方式,通常物流传输数据量较小,移动速率要求不高,广覆盖、功耗低、待机长的NB-IoT和eMTC更节约成本。

智慧城市解决方案

通过MB706可自由选择GPRS、NB-IoT、eMTC网络,可实现高速率的管理城市每一盏路灯,且覆盖范围广。降低人力成本,提高管理效率,有效节约能源。

电子广告屏解决方案

电子广告屏的远程传输应用适合选择eMTC这种对于移动性、语音、数据速率有一定要求的网络,对于远程定位、语音和简单的视频交互传输可实现远程管理控制,还可以对受损状态进行远程监控。
