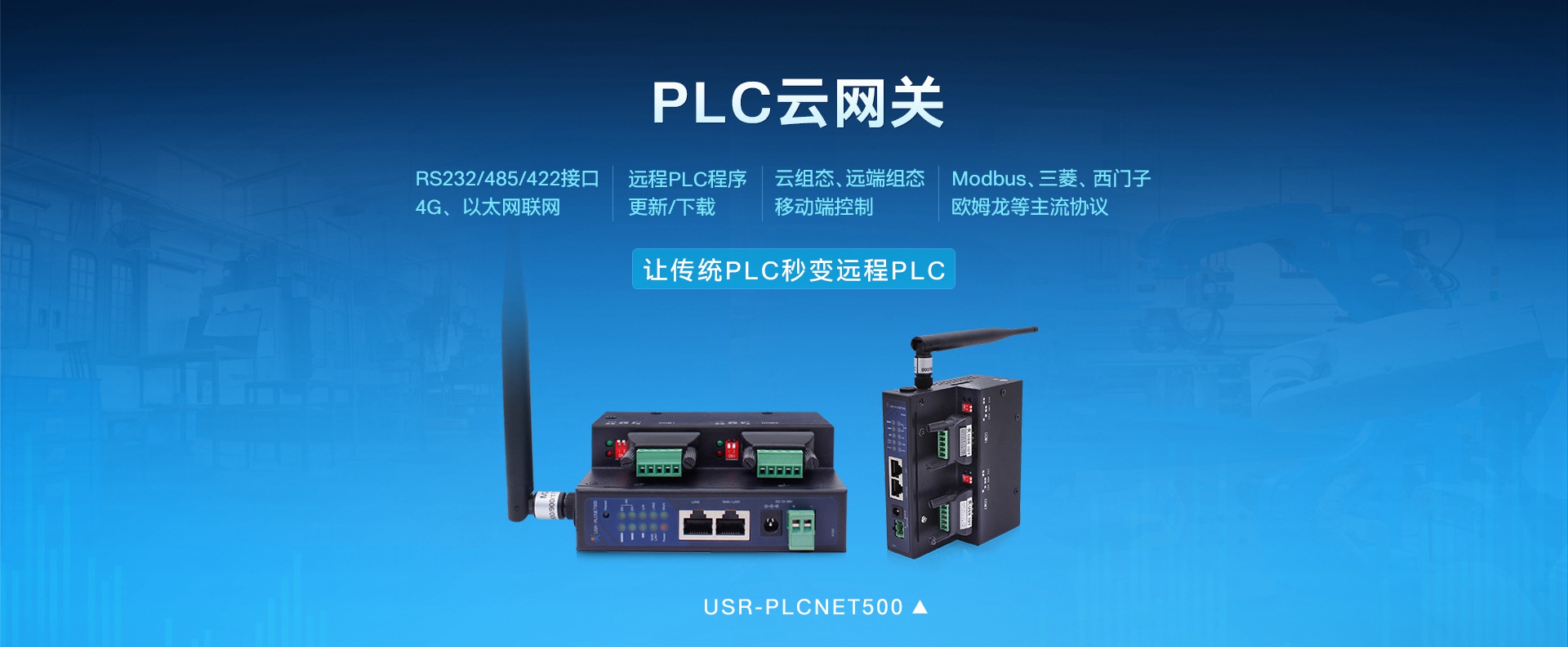

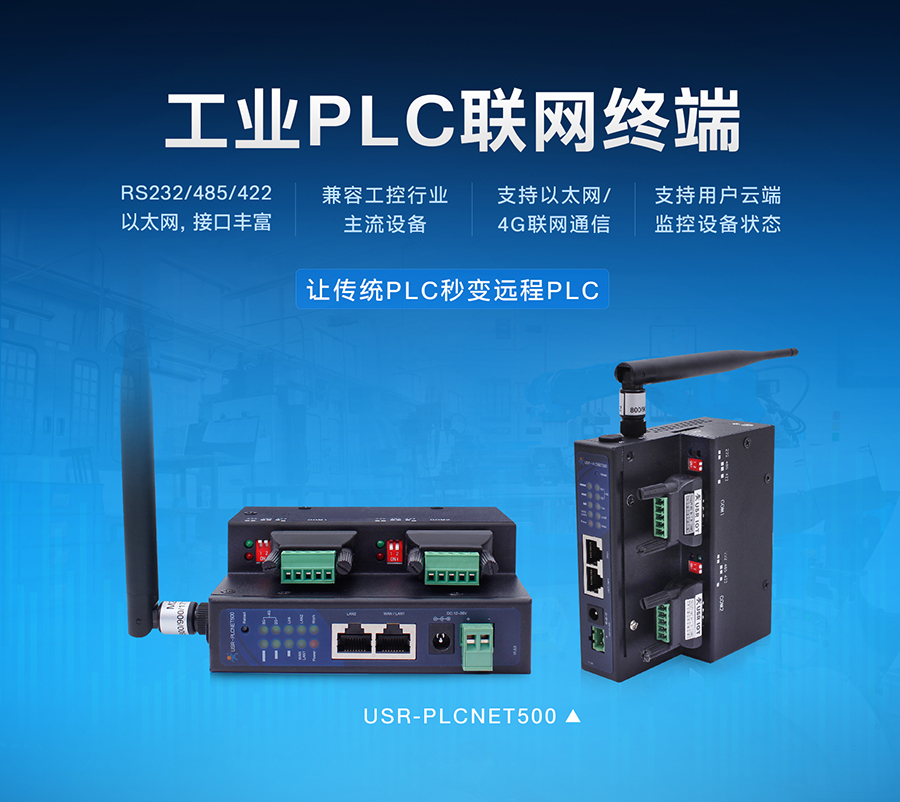

PLC云网关USR-PLCNET500

产品名称:
PLC云网关
发布时间:2018-08-21
售后服务:技术支持中心
  • 概述
  • 规格参数

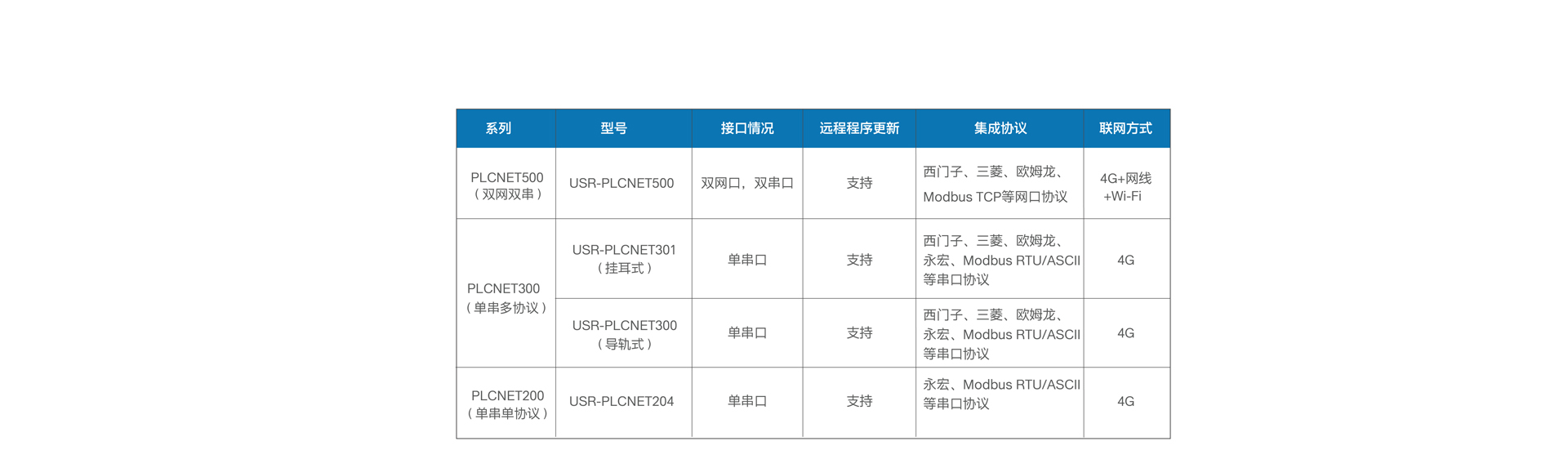

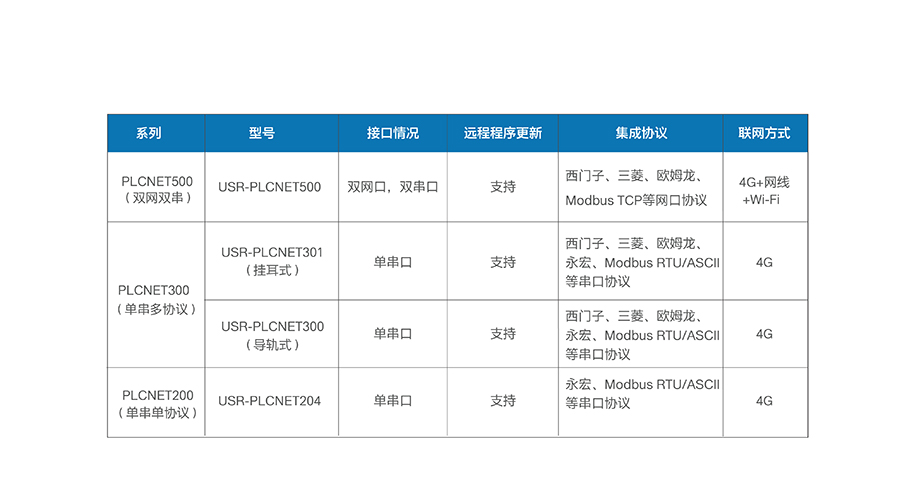

  • 订购方式
  • 资料下载
工业PLC联网_PLC云网关_PLC组态联网终端

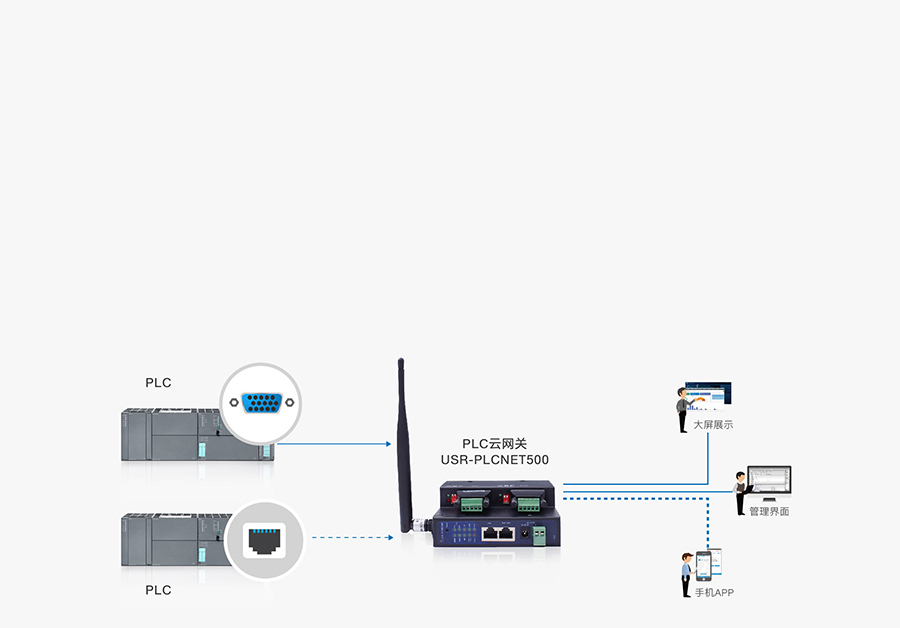

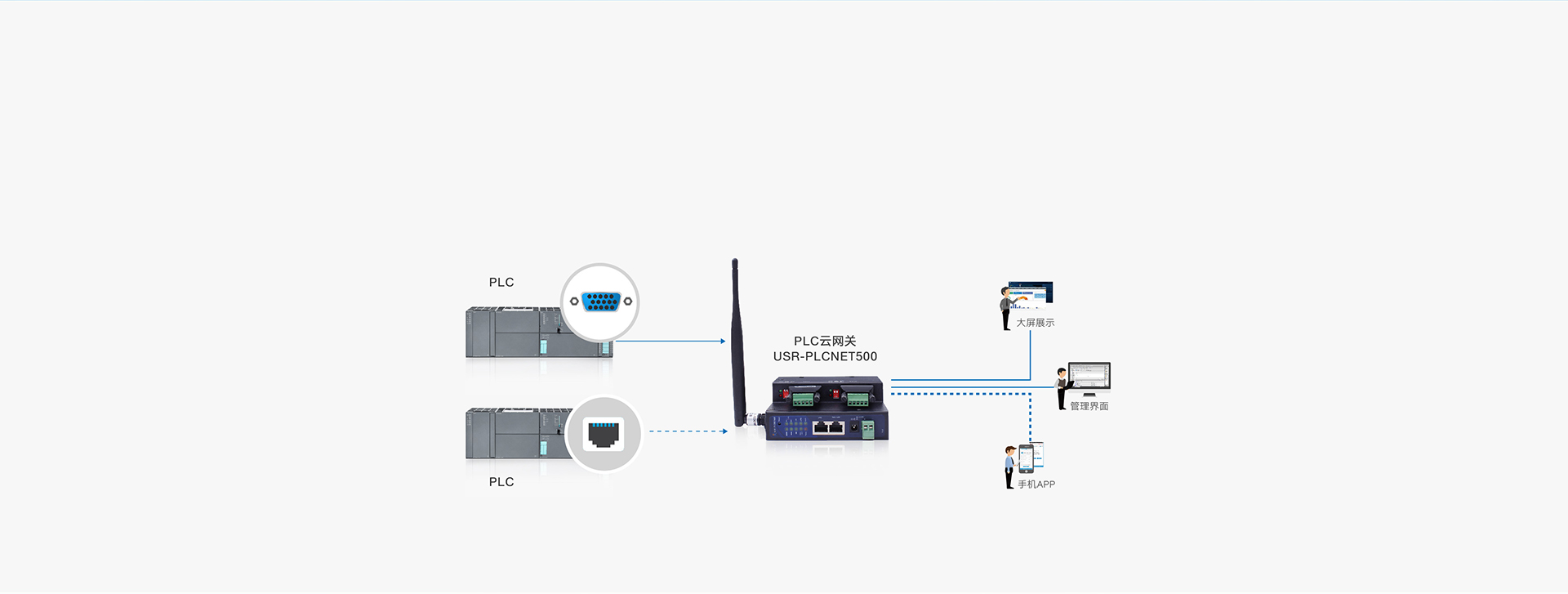

工业PLC联网_PLC联网宝_PLC组态联网终端基本应用图

基本功能

既能串口传输,又能网口传输

PLCNET500同时支持串口PLC和网口PLC的数据传输,在不占用原有下载端口的前提下,
将PLC相关信息透传到远程PC,实现PLC数据的监控和远程下载固件等功能。

工业PLC联网_PLC联网宝_PLC组态联网终端串口扩展

串口扩展

PLCNET500支持串口扩展功能,在不影响设备原有功能的前提下,
确保远程通信和本地通信互不影响,快速实现远程控制。

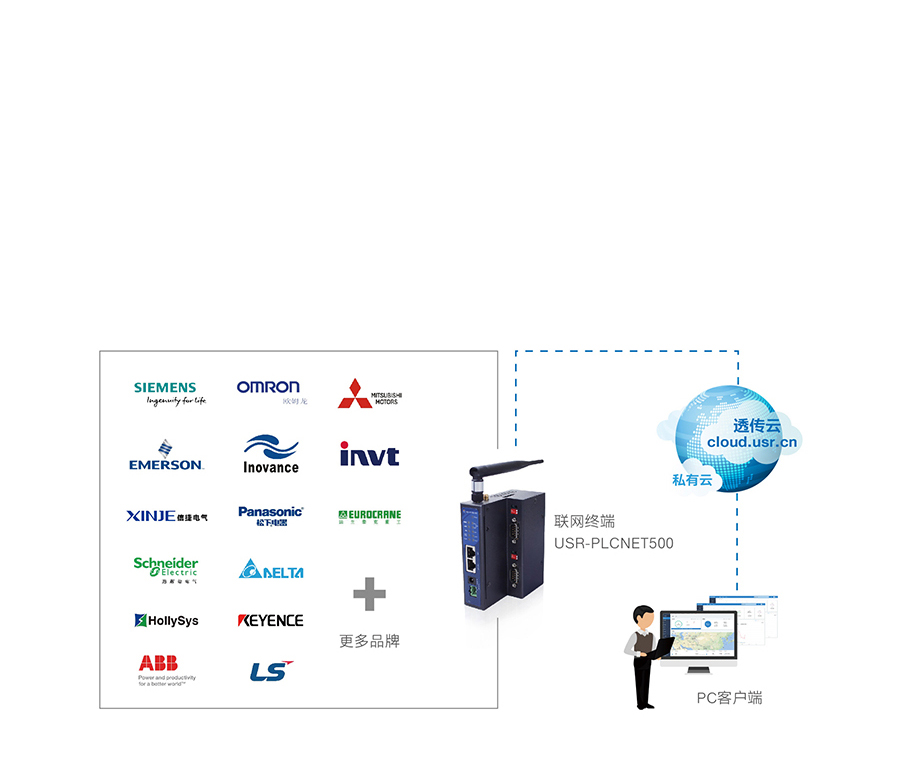

接口丰富 良好兼容

  有人联网+接口丰富,内含多种通讯协议,可连接国内外知名品牌PLC和HMI设备,支持远程程序更新和上下载,远程控制监控,使变成调试人员远程更新程序和监控故障信息变成可能,为企业节省大量的出差费用,降低售后成本。

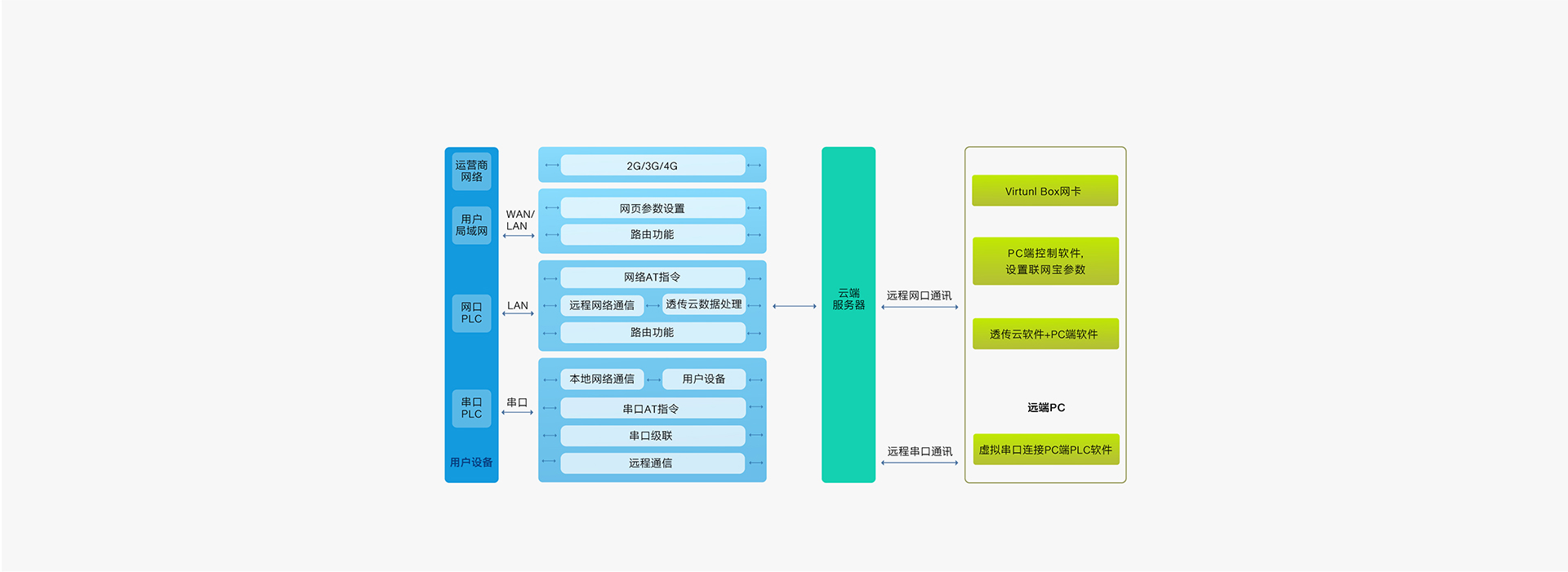

工业PLC联网_PLC联网宝_PLC组态联网终端功能结构图

功能结构

硬件防护

  PLC云网关采用工业高等级硬件防护设计,支持9-36V宽电压,适用各类工业应用场景。

产品特点

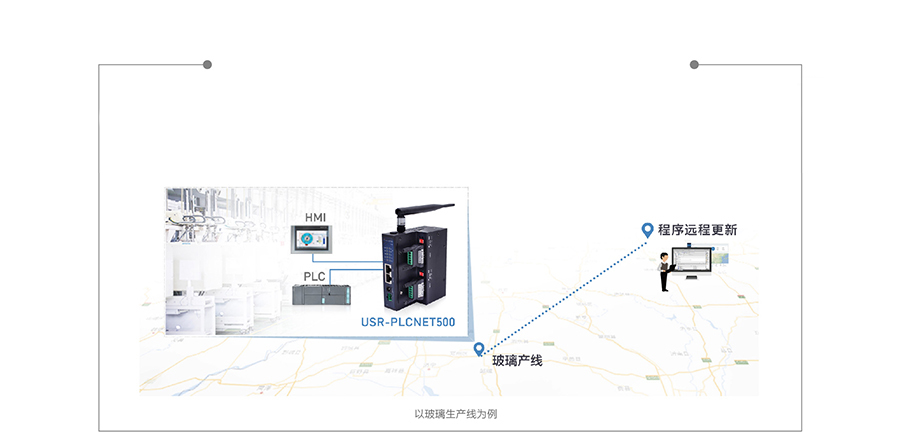

  程序远程更新

  程序远程上传和下载,极大减少用户的售后成本

  接口丰富

  支持工控行业主流接口,RS232、RS485、RS422,以太网口设备联网和接入

  兼容工控行业主流设备

  内含大量设备驱动,兼容主流PLC、HMI、变频器、伺服产品、智能仪器仪表

  支持本地组网,对接MES系统

  支持车间级组网,连接工厂端PC机及现场工业设备,对接MES系统和ERP系统

应用案例

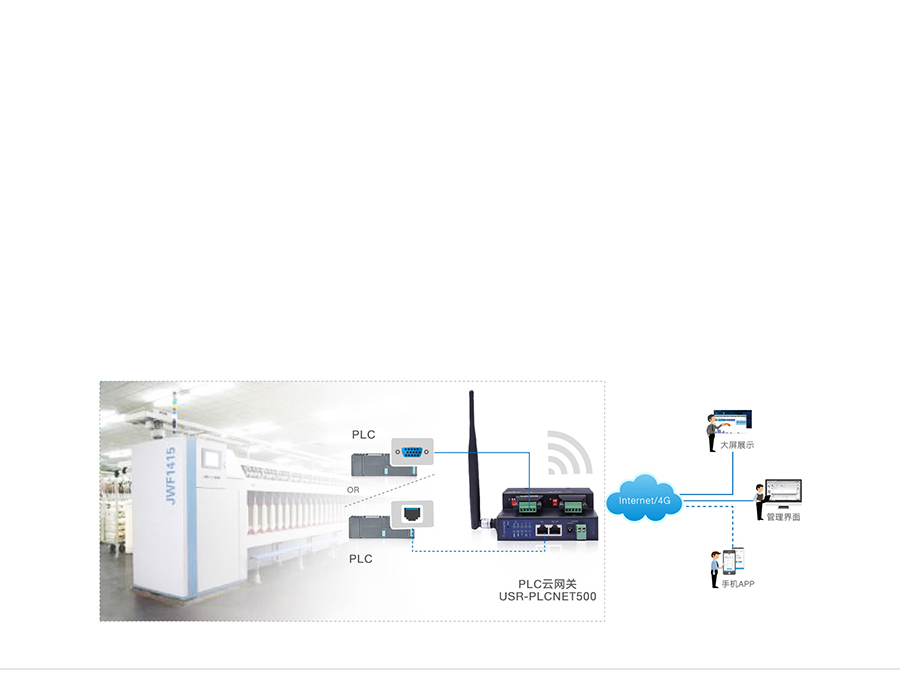

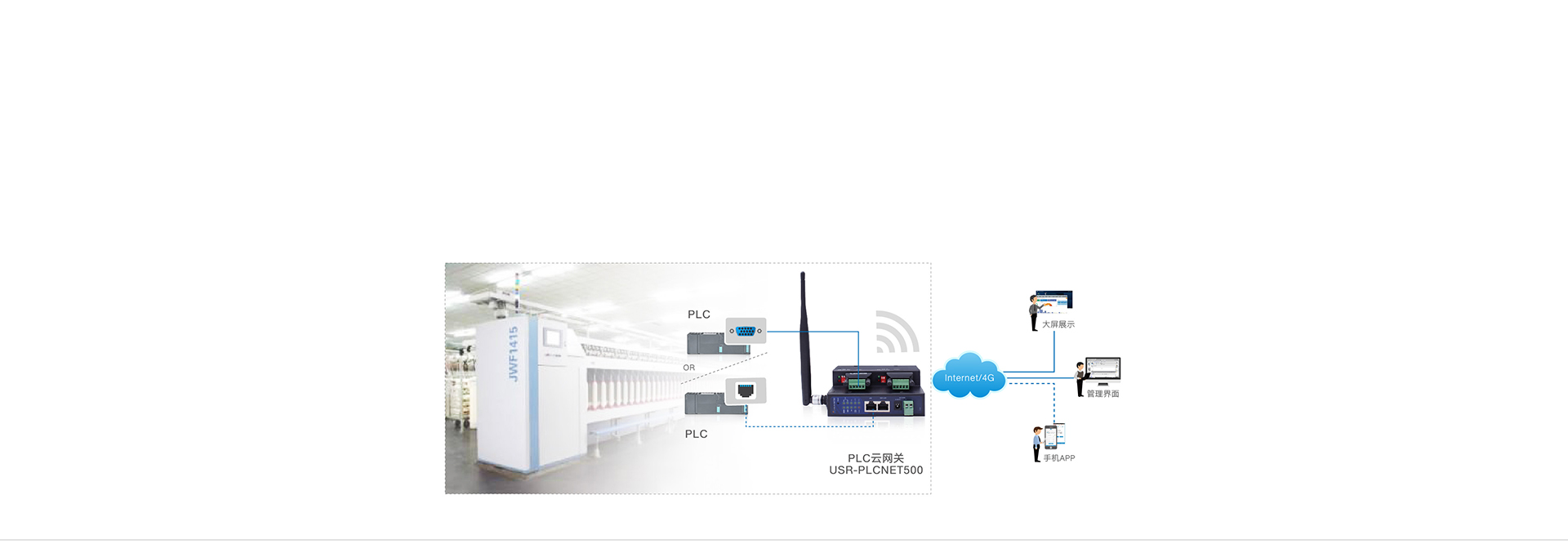

纺织产线传输解决方案

纺织产线场景下,PLC对步进电机进行可靠操作,实现对电机速度和位置的控制,从而完成各种复杂的操作。
接入PLCNET500后,工作人员可在远程端监控PLC工作状态,快速进行设备通信,
大幅提高产线的机电一体化水平,为全流程运行的稳定性奠定基础。

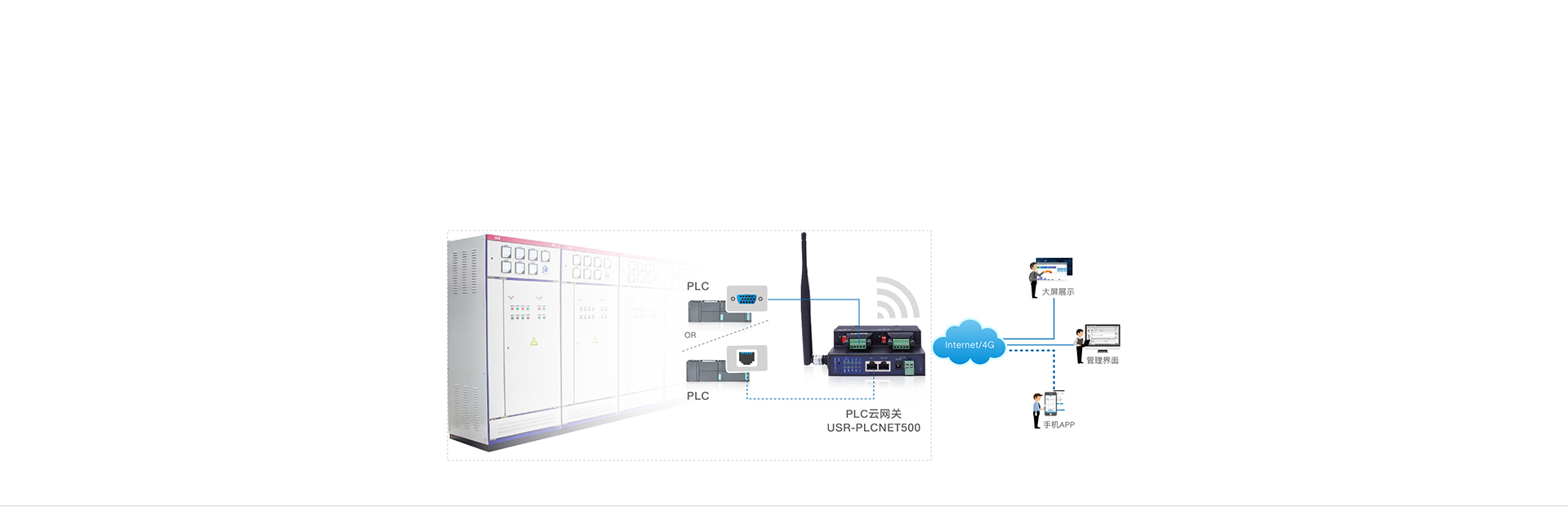

配电箱监控传输解决方案

PLC将终端能源监测系统提供的测量数据采集汇总后,通过PLCNET500的串口/网口形式传输至远程电脑,
工作人员通过软件实时查看电能数据,以达到对整个配电系统的实时监控和运行质量的有效管理。

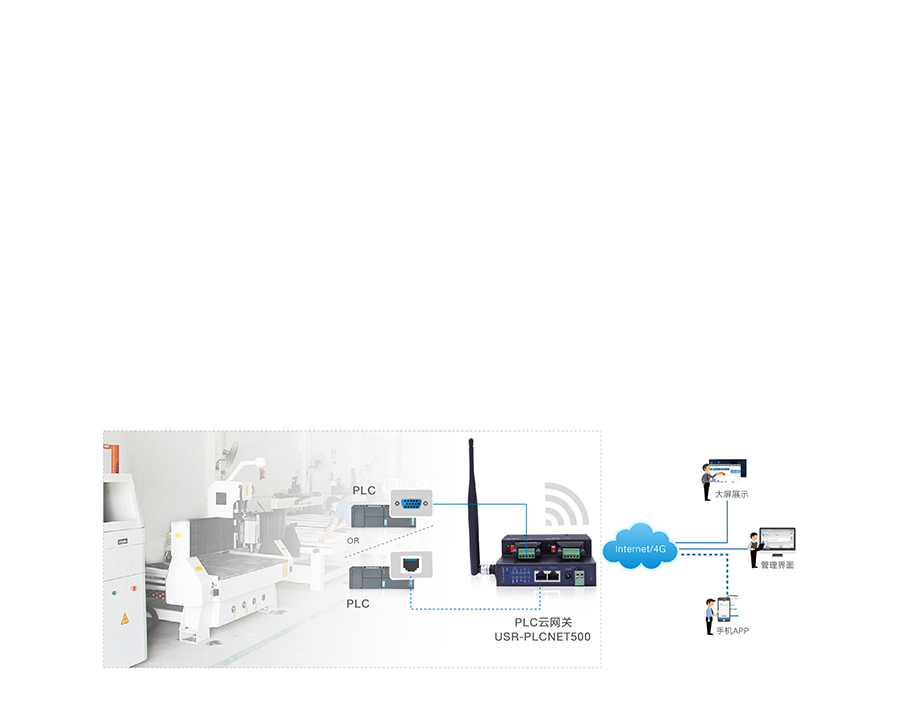

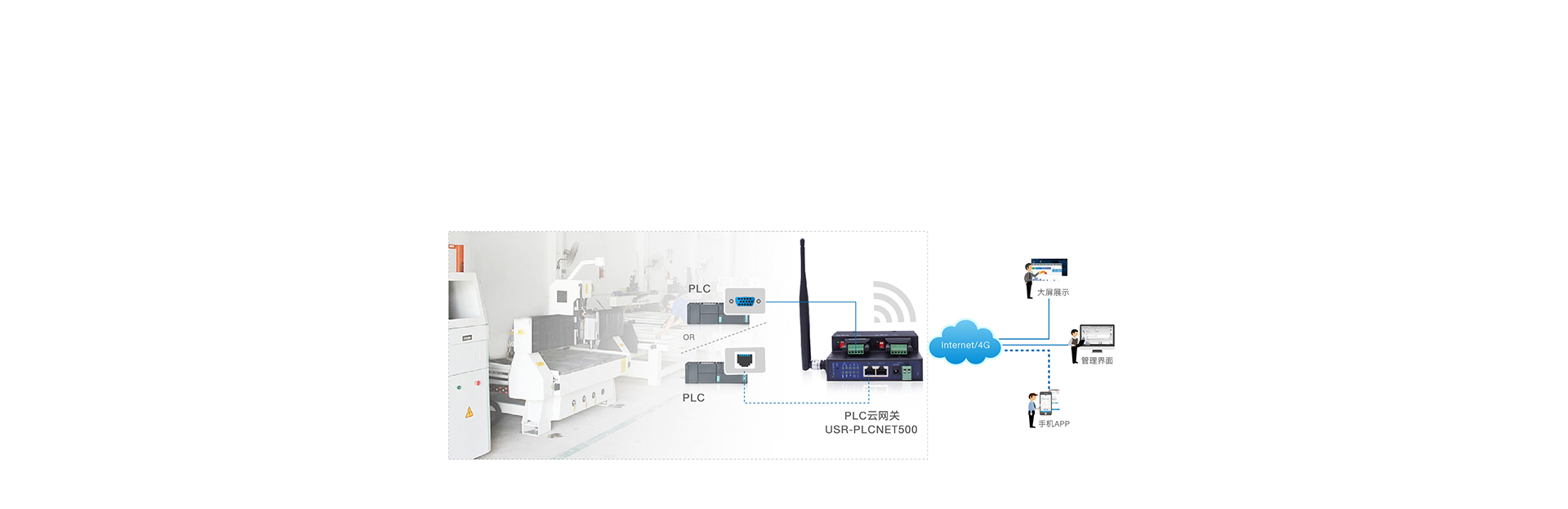

雕刻机传输解决方案

用户在程序调试完毕后,将其写入PLC存储器中,通过PLCNET500远程控制PLC设备进行合理操作。
在此过程中,技术人员可随时通过PLCNET500的联网传输实现本地PC与远程PLC之间的相互通信,
完成对PLC的数据采集、程序上传/下载及在线诊断/维护,从而不断修正设备的工作状态。

产品参数



销售联系方式:黄经理 15064141268

分类

参数

数值

硬件参数

工作电压

DC 12.0~36.0 V

工作电流

120.0mA@12.0V

网口规格

RJ45、10/100Mbps、交叉直连自适应

串口波特率

600~230.4K(bps)

软件参数

网络协议

IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket

IP获取方式

静态IP、DHCP

域名解析

支持

用户配置

软件配置,网页配置,AT指令配置

Modbus TCP

支持Modbus TCP转RTU

类RFC2217

支持

网络缓存

发送:16Kbyte;接收:16Kbyte;

串口缓存

发送:2Kbyte;接收:2Kbyte;

平均传输延时

局域网内<10ms

配套软件

虚拟串口软件、透传云测试软件、参数设置软件

防护等级

静电

IEC 61000-4-2-2008等级4

浪涌

IEC 61000-4-5-2005等级3

脉冲群

IEC 61000-4-4-2004等级3

频段信息

TDD-LTE

下行速率130Mbps,上行速率35Mbps

Band 38/39/40/41

FDD-LTE

下行速率150Mbps,上行速率50Mbps

Band 1/3/8

WCDMA

下行速率42Mbps,上行速率5.76Mbps

B1/B8

CDMA2000

下行速率3.1Mbps,上行速率1.8Mbps

CDMA1X/ 1xEV-DO rel.0/ 1xEV-DO rev. A:800 MHz

TD-SCDMA

下行速率4.2Mbps,上行速率2.2Mbps

Band 34/39

GSM/GPRS/EDGE

下行速率384kbps,上行速率128kbps

900/1800

其他

可靠等级

4.0KV电磁隔离

尺寸

81.5x84.0x24.0 mm(L*W*H)

工作温度

-25~65℃

存储温度

-40~105℃

工作湿度

5%~95% RH(无凝露)

存储湿度

5%~95% RH(无凝露)

常用默认参数

LAN口IP

192.168.1.1

串口参数

9600,8,1,NONE,NFC

串口工作模式

拨码开关模式

无数据重启时间

1小时
