首页 > 产品中心 > PLC云网关 > USR-PLCNET-S7200

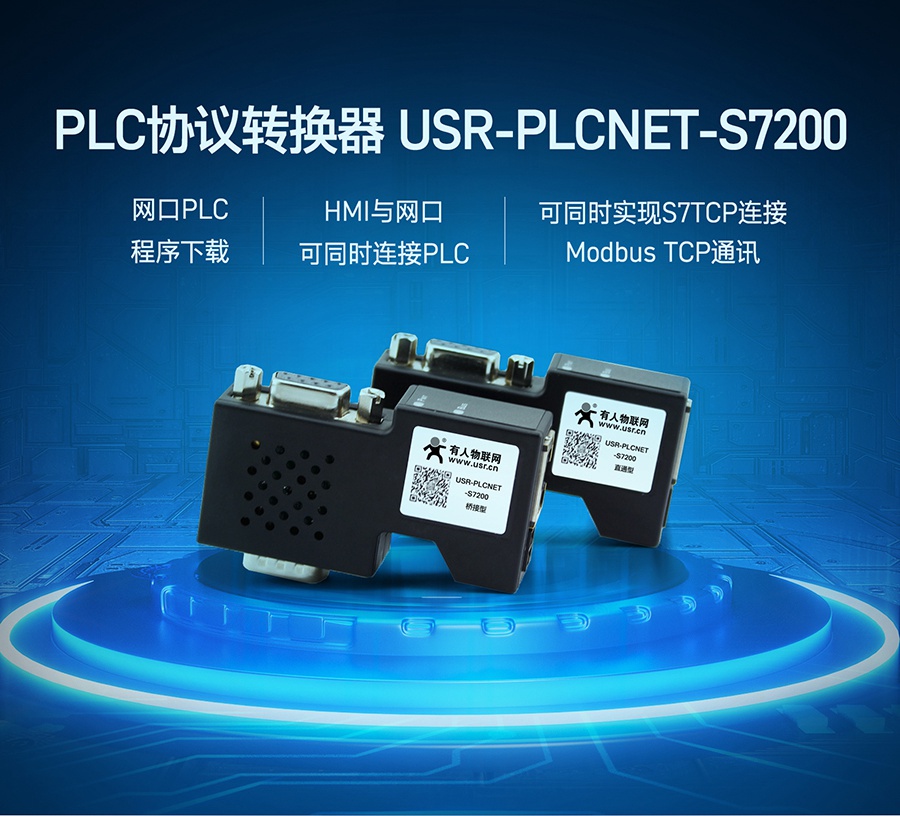

PLC以太网协议转换器  USR-PLCNET-S7200

网口PLC程序下载 | HMI与网口连PLC | Modbus TCP通讯

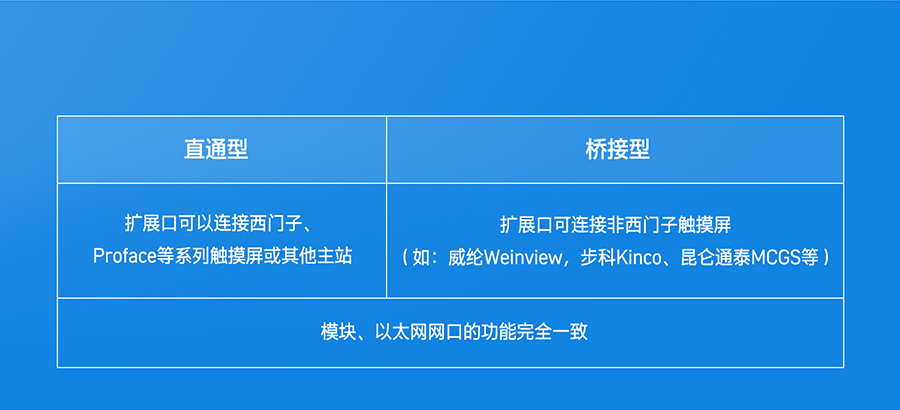

PLCNET-S7200分为直通型和桥接型。直通型:适用于西门子S7200系列、SMART系列等PLC控制系统的的以太网通讯;其 X2 的扩展接口可以连接支持多主站通讯的触摸屏(西门子品牌、PROFACE 品牌)和通讯电缆(西门子原装)。桥接型:适用于西门子 S7200 系列、SMART 系列等 PLC 控制系统的的以太网通讯;其 X2 的扩展接口可以连接不支持多主站通讯的触摸屏(国产触摸屏品牌:威纶通、步科、昆仑通泰、海泰克等)。
PLC以太网协议转换器_工业modbus TCP通讯
PLC以太网协议转换器的基本功能

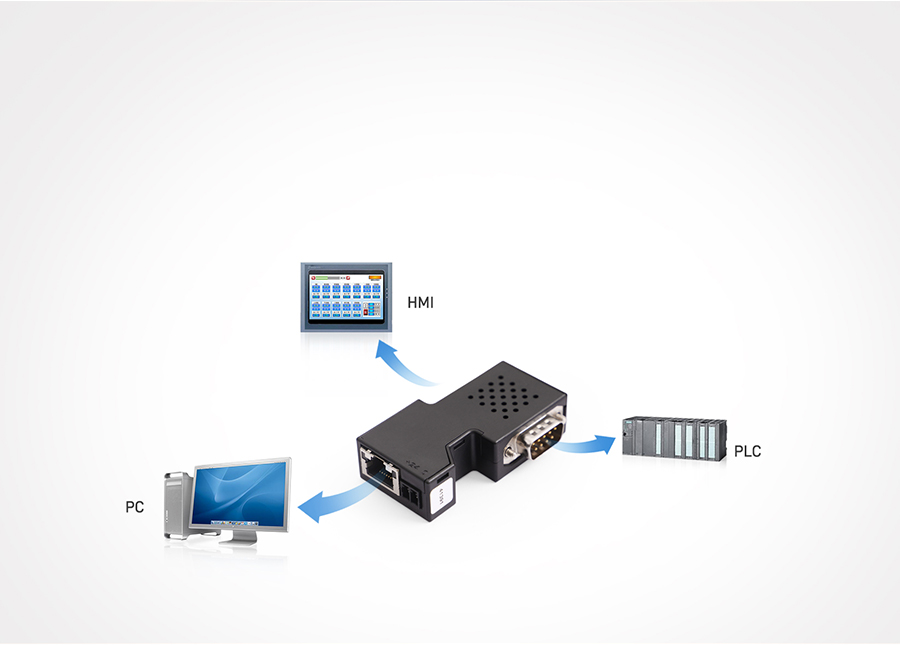

基本功能

支持网口编程下载、上位机监控、PPI转以太网通讯。PLCNET-S7200不占用S7-200的
通讯口,编程软件/上位机软件通过以太网对PLC数据监控和采集的同时,
触摸屏可通过扩展RS485口与PLC进行通讯。

PLC以太网协议转换器的基本功能

基本功能

支持网口编程下载、上位机监控、PPI转以太网通讯。
PLCNET-S7200不占用通讯口,编程软件/上位机软件
通过以太网对PLC数据监控和采集的同时,
触摸屏可通过扩展RS485口与PLC进行通讯。

PLC以太网协议转换器的型号分类

PLCNET-S7200型号分类

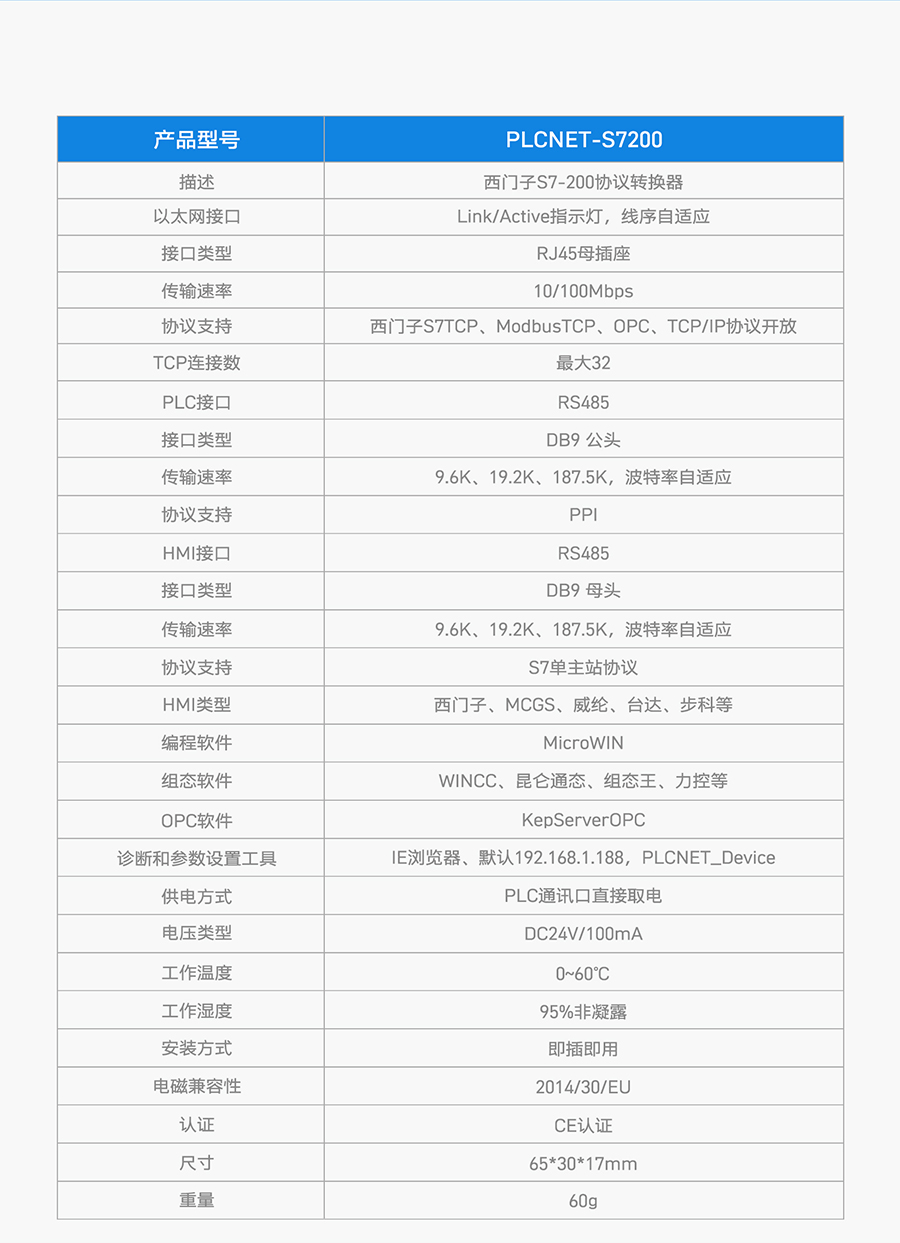

PLC以太网协议转换器的规格参数

规格参数

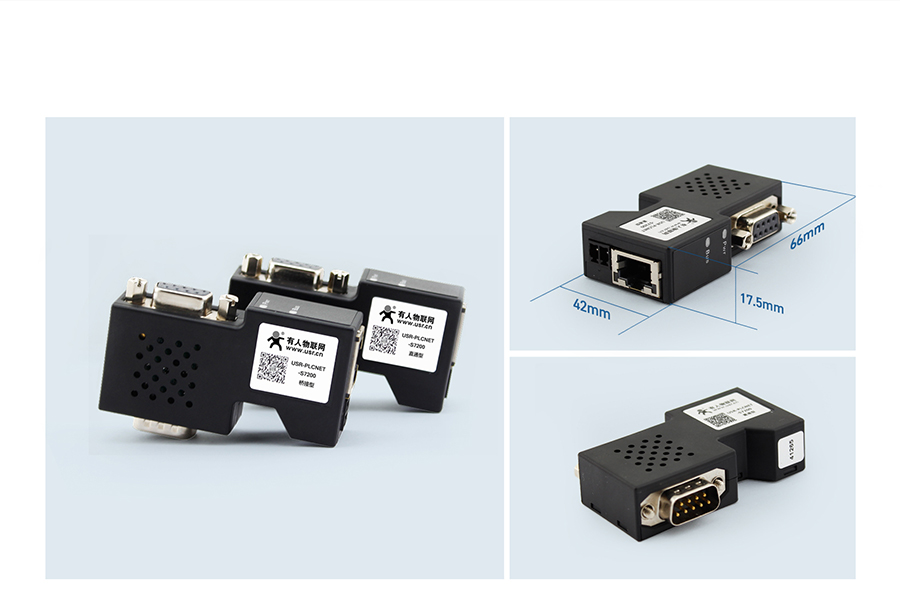

PLC以太网协议转换器的产品细节

产品细节

PLC以太网协议转换器的更多功能标题

更多功能

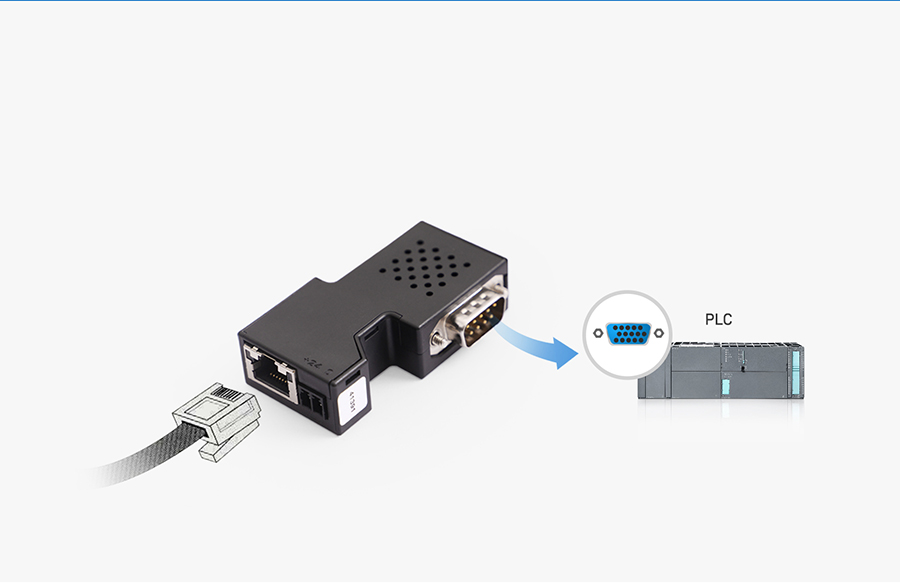

PLC以太网协议转换器的网口数据转PPI串口数据

S7网口数据转PPI串口数据

PLCNET-S7200支持西门子PPI协议转换为西门子S7以太网协议

PLC以太网协议转换器的配置诊断功能和串口自适应功能

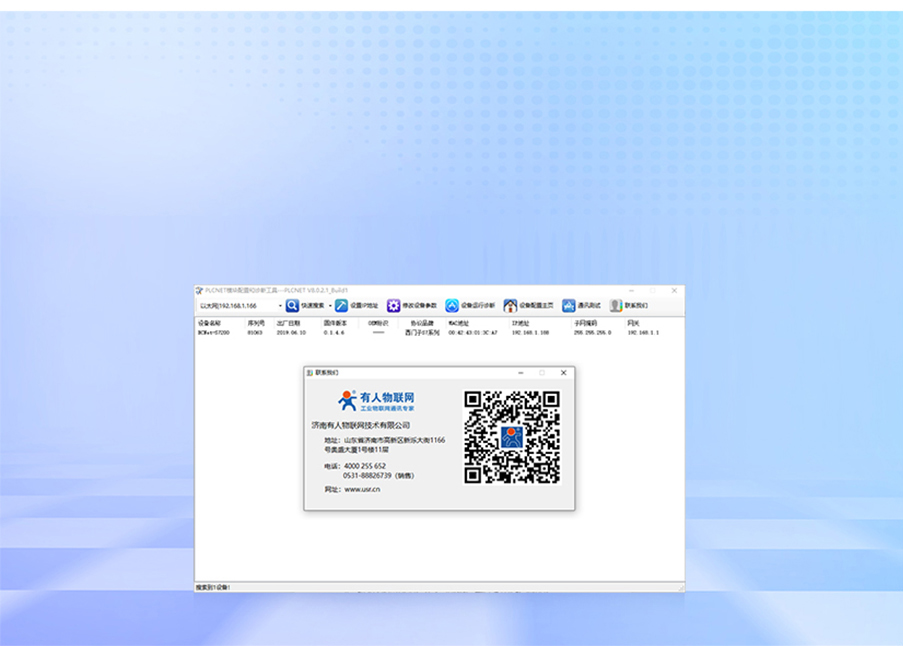

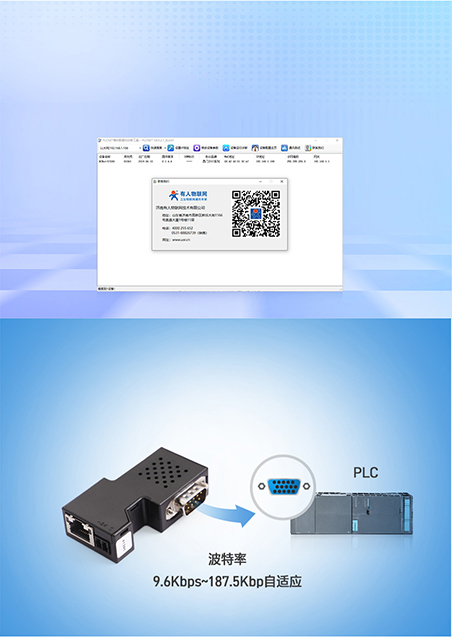

专属配置诊断工具

PLCNET-S7200提供上位机配置软件,可设置IP地址、设备参数,
监测设备运行状态,同时其自带内置网页有快速打开按钮,
可随时进行通讯测试。

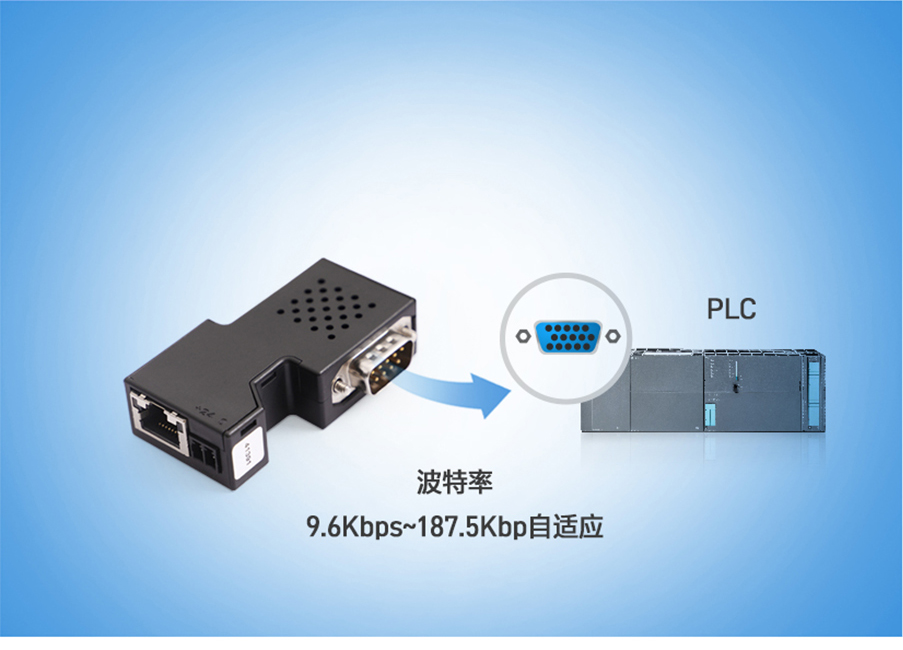

串口自适应

PLC与HMI口均支持波特率自动侦测:默认为开启状态,
可设置固定波特率。

PLC以太网协议转换器的opc通道和多主站通讯

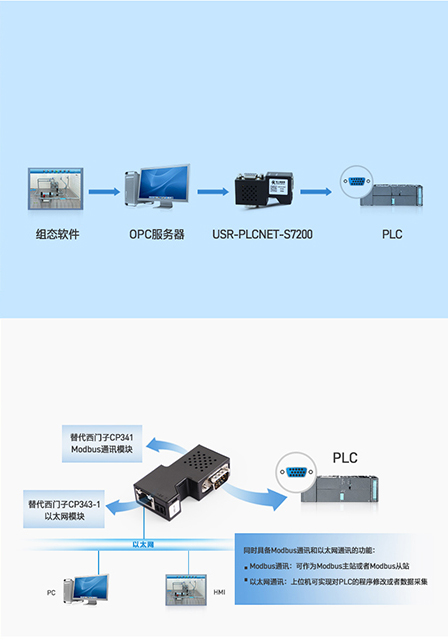

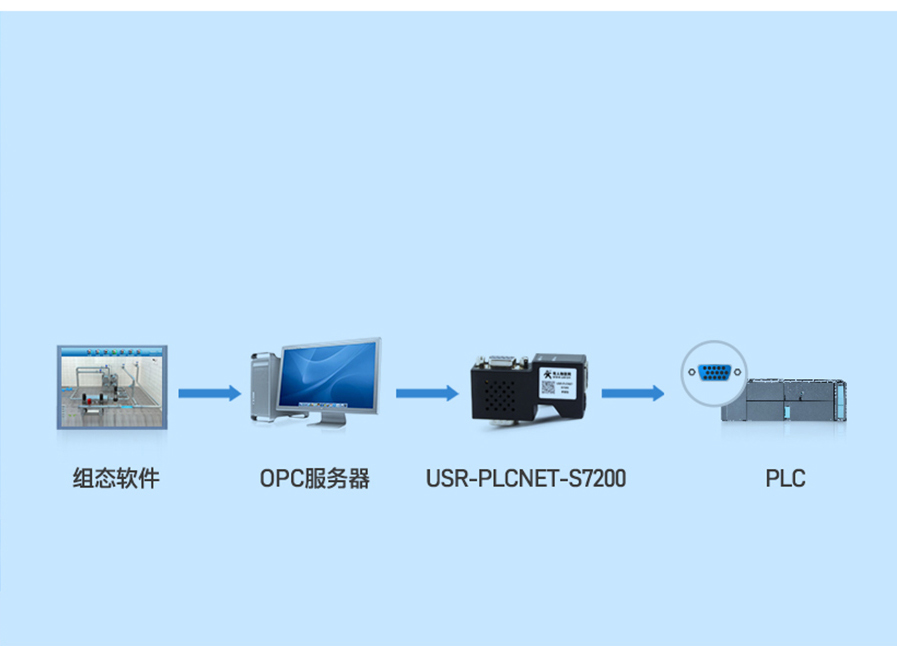

支持OPC通道

设备支持OPC功能,组态软件可通过KepServerOPC驱动与
PLCNET-S7200连接,读取西门S7-200PLC数据,
使用时直接选择西门子S7-TCP驱动即可。

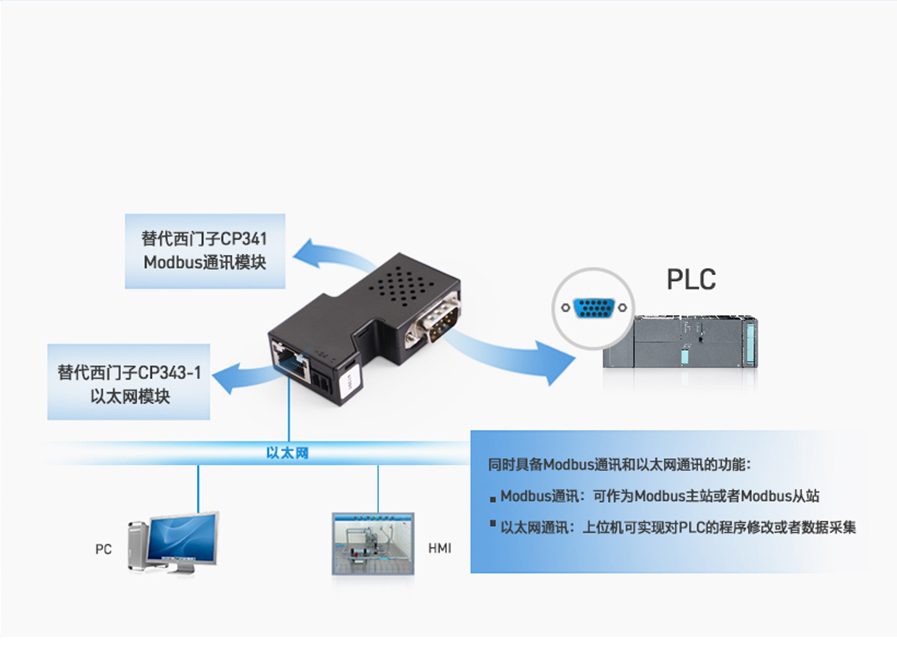

多主站通讯

扩展口作为 Modbus 主站运行,连接外部 Modbus 仪表,
根据预置命令在西门子 PLC 与Modbus 仪表之间交换数据。

专属配置诊断工具

PLCNET-S7200提供上位机配置软件,可设置IP地址、设备参数,
监测设备运行状态,同时其自带内置网页有快速打开按钮,
可随时进行通讯测试。

支持OPC通道

设备支持OPC功能,组态软件可通过KepServerOPC驱动与
PLCNET-S7200连接,读取西门S7-200PLC数据,
使用时直接选择西门子S7-TCP驱动即可。

串口自适应

PLC与HMI口均支持波特率自动侦测:默认为开启状态,
可设置固定波特率。

多主站通讯

扩展口作为 Modbus 主站运行,连接外部 Modbus 仪表,
根据预置命令在西门子 PLC 与Modbus 仪表之间交换数据。

PLC以太网协议转换器的应用案例标题

应用案例

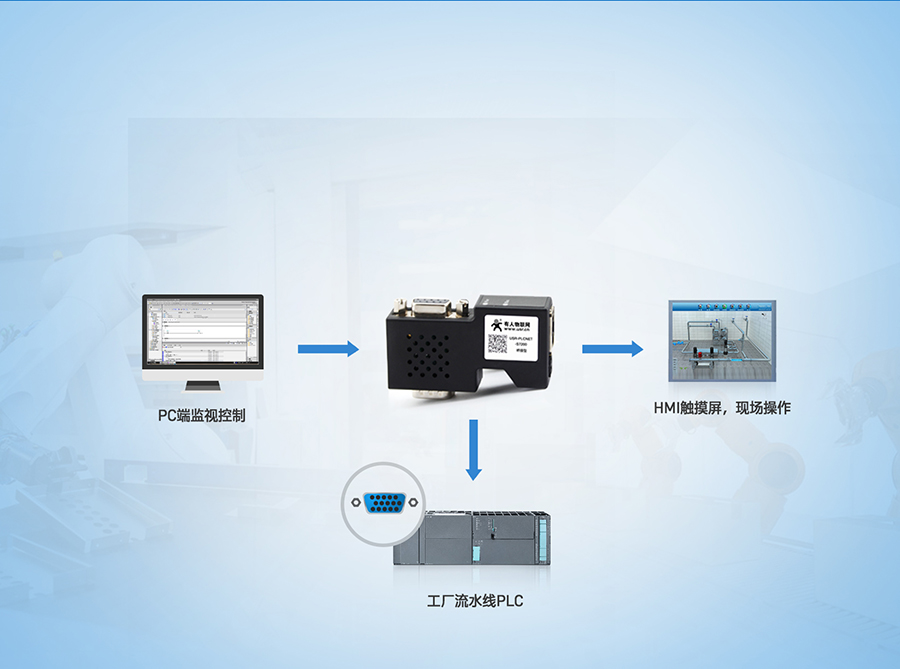

PLC以太网协议转换器的流水线工厂应用

流水线工厂应用

将PLCNET-S7200连接到流水线中的PLC,PC端通过S7200
实现以太网对PLC编程下载、实时监控流水线PLC
工作情况。同时,HMI触摸屏连接S7200,
可现场对流水线上的PLC进行操作。
