产品简介

GPRS MODEM内置四频GSM/GPRS工业级模块,提供标准RS232接口,可直接连接产品设备,通过基于全球通GSM网络的终端接入设备无线接入Internet,实现数据的透明传输。

用于GSM发送时,本设备可与各种OA系统集成,用于发送通知,故障报警发送信息等,我公司提供直接可用的发送信息的发送软件和供二次开发的控件。

发通知,传数据,报警系统等应用,你懂的。 本产品包含电源和模块,只要插上手机卡,打开我们提供的配套软件就可以使用,提供完整的模块AT指令集,方便客户二次开发。

用于GPRS数据传输时,GRRS MODEM是M2M应用的理想解决方案,适用于车载、工业级PDA、个人跟踪、无线POS、智能计量,气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域,为其提供完善的GSM/GPRS的数据传输服务。

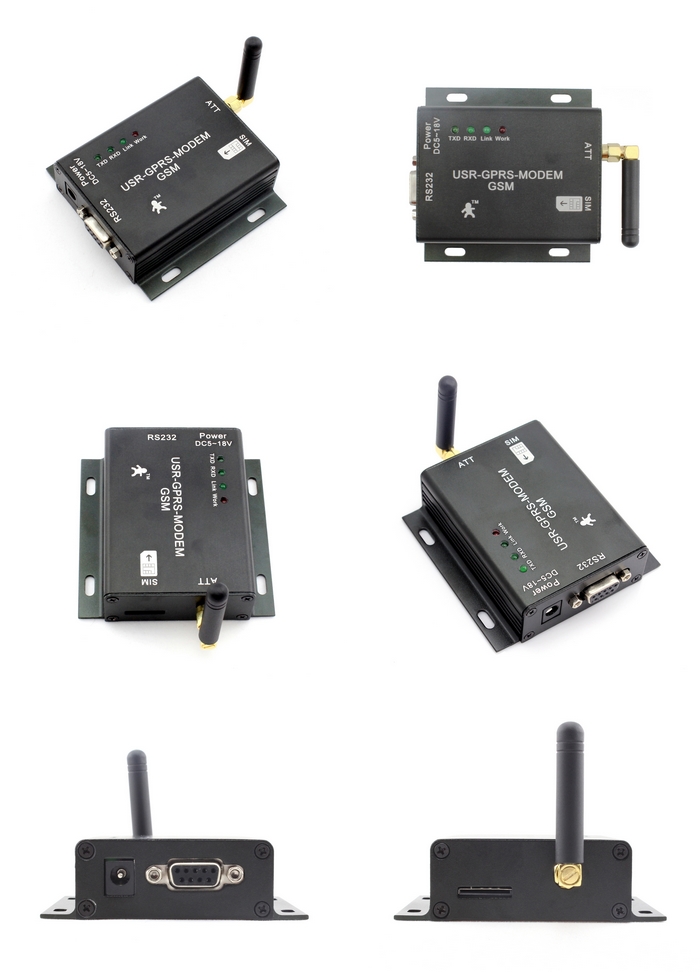

产品图片

权威认证

产品特点

  • 1.GPRS模块,内嵌TCPIP协议栈,可以用来做数据传输,不像普通的GSM模块只能发信息
  • 2.四频模块,全球通用,不像普通的模块只能部分国家使用
  • 3.全新模块,全新工业级模块,性能远远超过TC35I等老模块,稳定可靠,绝非使用二手模块来降低价格
  • 4.优质电源,我们提供品质优良的12V 1A电源,通过80%效率的DCDC电路变压到3.3V工作,可在3.3V下提供2.9A的电流,满足GSM在启动或者信号不佳时,模块瞬间大电流需要,24小时稳定工作不掉线
  • 5.内部看门狗设计,工作更稳定可靠
  • 6.铝合金外壳,结实耐摔不生锈,能很好的起到信号屏蔽作用,激光刻字,不掉色,不会磨花
  • 7.机器贴片生产,大批量现货库存,保证品质,也可以只买模块,可以将外壳的价格优惠给客户

主要特征

参数

供电电压

DC:5~18V

频段

支持四频:GSM850,GSM900,DCS1800,PCS1900

频段自动搜索

频段可以选择AT命令来设置

符合GSM Phase2/2+

AT指令

GSM 07.07,GSM 07.05 和其它AT扩展指令

发射功率

Class4(2W):GSM850GSM900

Class2(1W):DCS1800PCS1900

GPRS数据特性

GPRS上行传输速率:MAX 85.6kbps

GPRS下行传输速率:MAX 85.6kbps

编码格式:CS-1CS-2CS-3CS-4

支持通常用于PPP连接的PAP(密码验证)协议

内嵌协议;TCP/UDP/FTP/PPP

支持分组广播控制信道(PBCCH)

CSD电路交换

CSD传输速率:2.4,4.8,9.614.4kbps 非透传

支持非结构化补充数据业务(USSD)

短消息

TextPDU模式

短消息存储设备:SIM

RS232串口特性

全功能串口

用于AT命令,GPRSCSD数据传输

自适应波特率:4800bps—115200bps

字符格式为数据位8 位,停止位1 位,无校验位

温度范围

工作温度:-35 to 80

储存温度:-40 to 80

硬件接口

说明

电源接口

1个电源插孔

电源插座外径5.5mm内径2.1mm的标准尺寸,内正外负,输入电压范围518V

RS232接口

1RS232标准接(设备为母口)

SIM卡接口

1SIM卡接口

支持3V/1V8 SIM

天线接口

1个标准SMA接口

保修期

2



外形尺寸

85mmX50mmX26mm(不包含接口)

整体尺寸

95mmX84.5mmX26mm(含接口)

重量

140

外壳

金属外壳,抗干扰能力强

装箱清单

  • 1.USR-GPRS-MODEM 1个(包含外壳)
  • 2.GPRS天线 1条
  • 3.12v电源适配器 1个
  • 4.DB9接口公对母直连线 1条

网络

  • 标准
  • GSM / GPRS
  • 速率
  • 14.4 Kbps ~ 57.6 Kbps
  • 标准频段
  • 850/900/1800/1900MHz四频
  • GPRS Multi-slot Class
  • GPRS Class 10
  • GPRS Terminal Device Class
  • Class B
  • GPRS Coding Schemes
  • CS1 ~ CS4
  • 最大发射功率
  • GSM900 class4(2W),DCS1800 class1(1W)
  • 应用方式
  • GSM标准AT指令集 / 有人扩展AT指令集 / 数据传输 / 短信息传输
  • 串口

    • 端口数
    • 1
    • 接口标准
    • RS-232:DB9孔式
    • 数据位
    • 5,6,7,8
    • 停止位
    • 1,1.5,2
    • 校验位
    • None,Even,Odd
    • 波特率
    • 300 bps ~ 115200 bps
    • 流控
    • RTS / CTS / DTR / DSR / DCD / RI

    设备接口

    • 天线接口
    • 50欧姆/SMA-K(阴头)
    • SIM卡
    • 1.8V / 3V
    • 话音接口

    软件

    • 配置方式
    • 上位机设置软件,串口指令,短信指令

    基本参数

    • 尺寸
    • 94 x 84.5 x 25(mm)含外壳及端子
    • 工作温度
    • -40 ~ 85°C(工业级)
    • 保存环境
    • -40 ~ 85°C,5 ~ 95% RH(无凝露)
    • 输入电压
    • DC 5 ~ 18 V
    • 工作电流
    • 平均:100 ~ 200mA,最大:1200mA

    更多

    • 安规认证
    • CE,FCC
    • 保修期
    • 2年
    • 配件
    • 12V1A电源,公对母串口线,棒状天线
