串口服务器 E45系列(停产)

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    串口服务器 E45系列(停产)
  • 产品型号:USR-TCP232-52PE
  • 产品名称:
    双网口 2路RS232 1路rs485串口服务器 串口转以太网标准POE供电
  • 发布时间:2014-01-26
  • 售后服务:客户支持中心
  • 概 述
  • 订购方式
  • 资料下载
  • 知识问答

产品介绍


双网口三串口服务器

实现RS232+RS485与有线以太网双向透明传输


多功能串口转以太网转换器 USR-TCP232-52PE是用来将TCP网络数据包或UDP数据包与RS232/RS485/RS422接口数据实现透明传输的设备,功耗低,搭载ARM处理器,速度快,稳定性高。

这是一款多功能以太网串口数据转换模块, 它内部集成了TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。

模块集成两个 10/100M 自适应以太网接口, 串口通信最高波特率高达 230.4Kbps,具有TCP Server, TCP Client, UDP, Httpd Client, TCP Auto, WEB to Serial等工作模式,通过网页或软件轻松配置。

独有特性:

两个2KV电磁隔离的LAN网口,10/100M自适应,可以实现网口间的手拉手;

两个RJ45接口都可以实现标准POE供电,可以接收两种PSE的供电方式;

POE供电 双网口手拉手布线2路RS232+1路RS4853串口同时工作

产品图片

串口服务器

产品特点

功能特点
  • 机械参数: (L×W×H)115×105×28(mm) 含外壳;
  • PCB尺寸(L×W): 100×76(mm)
  • 提供DC 5.5*2.1电源插座及3.81-2接线端子两种接方式的供电口;
  • 5~28V宽输入电压范围,产品全工作状态功率为1.95W;
  • 两个独立RS232口,可独立设置端口和工作方式,独立工作,支持RTS/CTS硬件流控;
  • 一个RS485口,可独立设置端口和工作方式,独立工作;
  • 独特设计:两个DB9的插座的第9脚也可以连接至电源,对传感器供电或者通过串口接线给串口服务器供电;
  • 两个2KV电磁隔离的LAN网口,10/100M自适应,可以实现网口间的手拉手;利用网口的空闲脚实现5-28V的网口供电
  • 全新Cortex-M3内核,工业级工作温度范围,精心优化的LWIP协议栈,稳定可靠;
  • Auto-MDI/MIDX功能,交叉直连网线任意连接,自动切换;
  • 支持TCP Server,TCP Client,UDP,UDP Server,HTTPD Client,WEB to Serial多种工作模式;
  • 通过端口号区分与哪个串口关联;
  • 支持虚拟串口工作方式,提供相应软件;
  • 串口最高波特率支持460800;
  • 支持DHCP自动获取IP,可以通过UDP广播协议查询网络内的设备;
  • 为VIP客户提供设置协议,可以将参数设置功能集成到用户的应用软件中;
  • 提供上位机TCP/IP SOCKET编程例子,VB、C++、Delphi、android、IOS;
  • 内置网页,可通过网页进行参数设置,可为用户定制网页;
  • 可通过UDP方式设置,提供设置协议和设置软件源代码;
  • 可通过串口命令进行参数设置,提供设置协议;
  • Reload按键,一键恢复默认设置,不怕设置错;
  • RJ45状态指示灯,RJ45接口内置隔离变压器,2KV隔离;
  • 从IEEE购买的全球唯一MAC地址,也可留给用户自定义MAC地址(定购时说明);
  • 支持通过网络升级程序;
  • 服务器地址支持域名;
  • 支持http server端口(默认80)更改;
  • 支持用户自定义MAC地址;
  • 厂家直销,保证技术支持服务,也可以OEM和ODM
组网布线图

手拉手方式一条网线即可完成组网,方便施工。

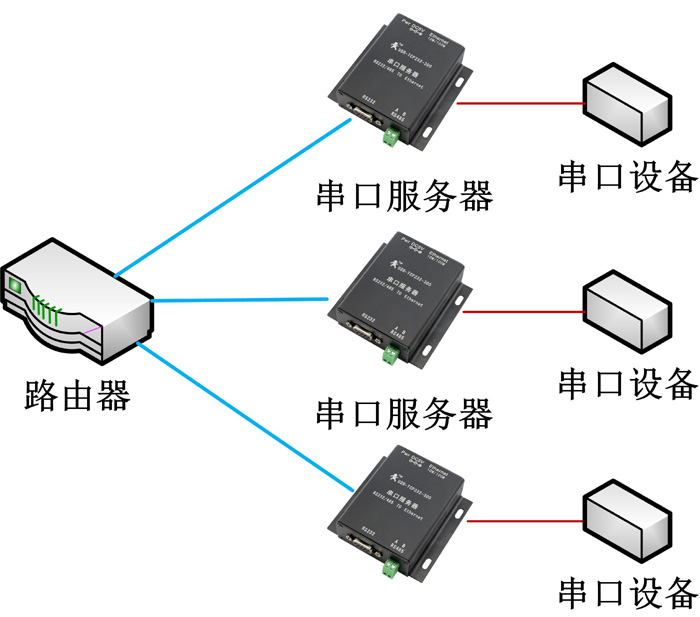

传统串口服务器:需要每个串口服务器网线都接入到路由器或交换机中,增加网线布线的施工难度。

串口服务器 - 组网布线图

52E:网线采用手拉手布线布线方式,一条网线布到底即可完成组网工作。

串口服务器 - 组网布线图

装箱清单

  • 1.USR-TCP232-52PE一个
  • 2.5V电源适配器一个
  • 3.公对母直连串口线一条
  • 4.母对母交叉串口线一条
  • 5.网线一条
串口服务器 - 装箱清单
