产品介绍


有人物联网推出串口转GPRS设备

实现RS232/RS485与GPRS网络双向透明传输


工业级GPRS模块短信配置支持4路网络链接RS232/RS485自适应。

产品简介

GPRS DTU (Data Terminal unit)全称数据传输单元,是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。GPRS DTU就是用GPRS网络来传输数据的设备,它采用工业级嵌入式处理器,内嵌TCP/IP协议栈。为用户提供高速,稳定可靠,数据终端永远在线,多种协议转换的虚拟专用网络。

本产品设计理念:使用最简单的设置软件,支持AT命令配置,支持短信配置和APN配置功能。工作最稳定的GPRS DTU产品,四频通用,简单易用。

新增加功能:DTU点对点互传方式是将DTU数据发送到济南有人科技服务器,服务器再转发给目标DTU,实现两个DTU之间的远程通讯。

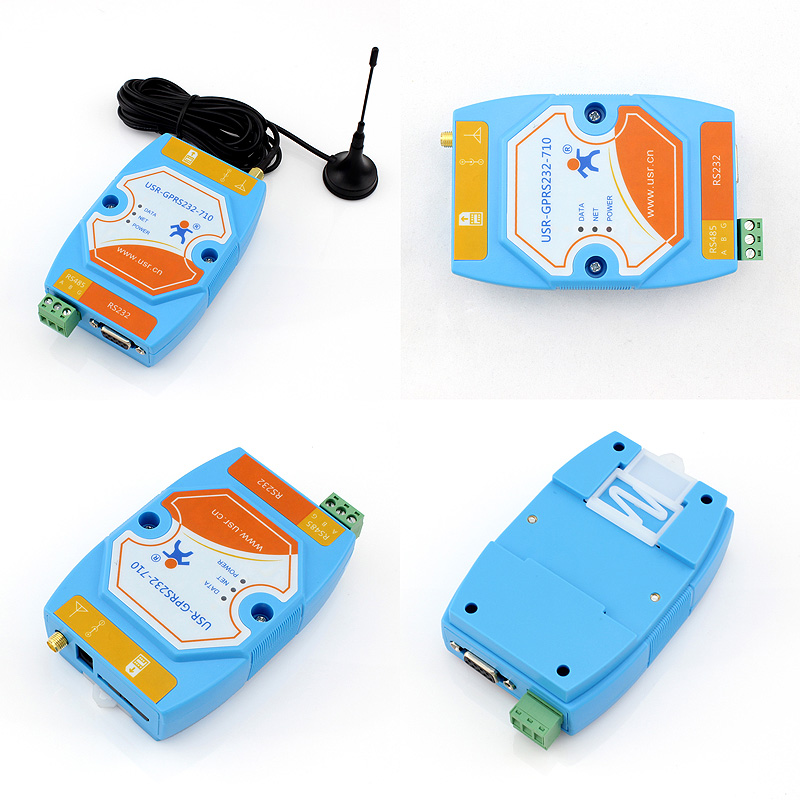

产品图片

GPRS DTU

产品特点

  • 1.四频模块全球通用,支持联通,移动GPRS网络、普通手机卡即可用
  • 2.使用工业级模块,性能稳定,质量有保证
  • 3.支持公网和APN网络接入,支持专用网下指定本地连接端口号
  • 4.支持多个网络连接同时在线,最大支持4路网络连接,多数据中心使用方便
  • 5.支持KEEP-ALIVE机制,在无心跳包的情况下同样可以保持连接长时间在线,增强稳定性
  • 6.每路连接支持15K数据缓存,连接异常时缓存数据不丢失(TCP连接下适用,UDP为无连接协议,尽最大努力交付,不保证数据有效送达
  • 7.支持任意格式设置注册包/心跳包数据(40字节以内数据随意设置),支持设置注册包发送方式(是否随数据一起发送)/心跳包发送时间间隔(设置小于30秒时为禁用心跳数据发送)
  • 8.接口支持RS232/RS485
  • 9.支持模块长时间无数据传输时自动重启(设置小于600秒时为禁用自动重启功能)
  • 10.10.支持远程短信设置模块参数(短信设置参数支持密码验证,防止非法用户设置参数及垃圾短信干扰),支持远程服务器端设置参数(可以开启/关闭此功能)
  • 11.支持多种工作模式,方便用户灵活使用(数据透传模式/AT指令模式/有人串口命令模式/HTTPD CLIENT “GET”模式/短信透传模式等)
  • 12.支持GSM07.07 AT指令集,支持自定义扩展指令集(AT指令模式下可用)
  • 13.支持使用扩展指令集建立、维持及关闭网络连接,增加了应用灵活性
  • 14.支持简单指令发送中文/英文短信,避免了PDU发送中文短信复杂难用
  • 15.支持同步波特率(类RF217)功能,配合本公司虚拟串口软件使用时可在线动态修改设备波特率
电器参数
  • 工作电压:5-28V
  • 工作电流:最大1200mA
  • 工作温度:-40~85°C
  • 保存温度:-40~125°C
  • 保存湿度:5%~95%RH
  • 装箱清单

    • 1.USR-GPRS232-710模块一件
    • 2.出货单据及名片
    • 3.12V/1A电源适配器一个
    • 4.吸盘天线1条
    • 5.公对母直连串口线
    GPRS DTU - 装箱清单

网络

  • 标准
  • GSM / GPRS
  • 速率
  • 14.4 Kbps ~ 57.6 Kbps
  • 标准频段
  • 850/900/1800/1900MHz四频
  • GPRS Multi-slot Class
  • GPRS Class 10
  • GPRS Terminal Device Class
  • Class B
  • GPRS Coding Schemes
  • CS1 ~ CS4
  • 最大发射功率
  • GSM900 class4(2W),DCS1800 class1(1W)
  • 应用方式
  • GSM标准AT指令集 / 有人扩展AT指令集 / 数据传输 / 短信息传输
  • 网络协议
  • TCP,UDP,DNS,Httpd client
  • 网络链接数
  • 4
  • 断线缓存
  • 4 x 15K字节(每条链路15K字节)
  • 网络接收缓存
  • 30K字节

串口

  • 端口数
  • 2(1路RS-232,1路RS-485,不可同时工作)
  • 接口标准
  • RS-232:DB9孔式,RS-485:3线(A,B,G)
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd
  • 波特率
  • 300 bps ~ 115200 bps
  • 流控
  • 接收缓存
  • 1K字节
  • RS-485上下拉电阻
  • 2.2 KΩ

设备接口

  • 天线接口
  • 50欧姆/SMA-K(阴头)
  • SIM卡
  • 1.8V / 3V
  • 话音接口

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 上位机设置软件,串口指令,短信指令

基本参数

  • 尺寸
  • 102.5 x72 x 34.5 含外壳及端子
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 保存环境
  • -40 ~ 85°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 5 ~ 28 V
  • 工作电流
  • 平均:100 ~ 200mA,最大:1200mA/12V

更多

  • 安规认证
  • CE,FCC
  • 保修期
  • 2年
  • 配件
  • 12V1A电源,公对母串口线,GPRS吸盘天线
