  USR-ES1

SPI接口以太网模块 超小的插针式封装

USR-ES1是一款SPI接口的以太网模块,接口电平为3.3V的TTL电平,供电电压为+3.3V,请保证电流不小于200mA,电压为持续稳定的+3.3V。 尺寸与引脚兼容Wiznet官方的模块WIZ820io。

产品简介

spi与有线以太网透明传输

嵌入式spi转以太网模块

USR-ES1内嵌Wiznet的W5500芯片,使用硬件逻辑门电路实现TCP/IP协议栈的传输层及网络层(如:TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE等协议),并集成了数据链路层,物理层,以及32K字节片上RAM作为数据收发缓存。使得上位机主控芯片,只需承担TCP/IP应用层控制信息的处理任务。从而大大节省了上位机对于数据复制、协议处理和中断处理等方面的工作量,提升了系统利用率及可靠性。

在操作过程中,用户可以近似的将W5500作为MCU的一个外设RAM来使用,非常简易。W5500对外接口为通用的80MHz高速SPI,供不同平台拓展高速以太网方案选用。

自动协商LED状态显示SPI接口速度快稳定性高

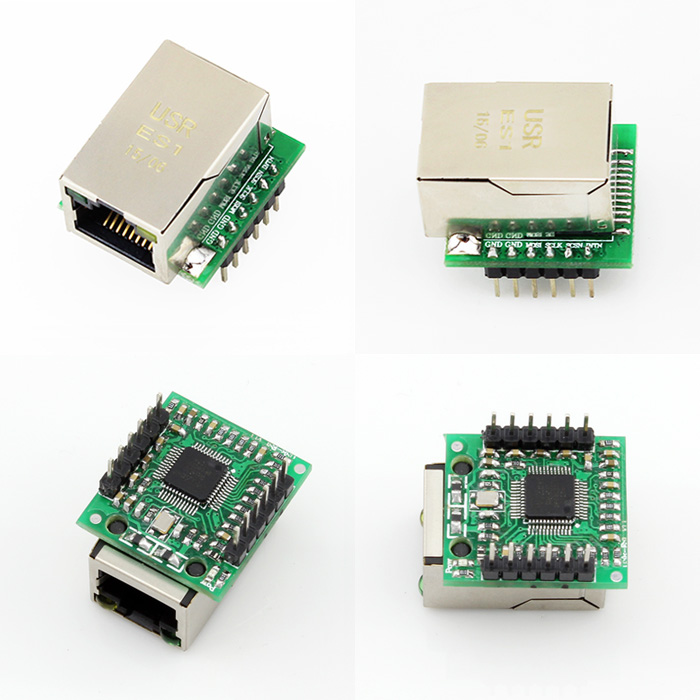

产品图片

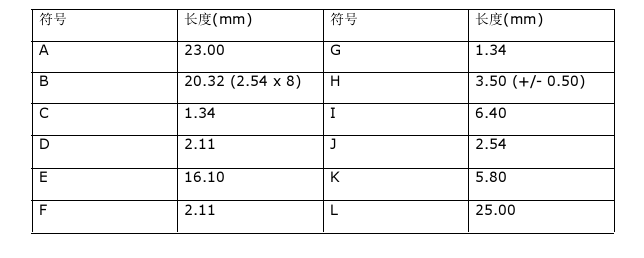

尺寸图

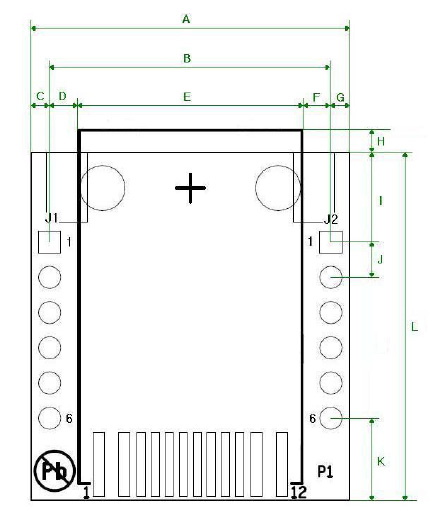

SPI接口以太网模块 - 尺寸图

产品特点

功能特点
  • 80MHz的高速SPI接口
  • 内置的硬件TCP/IP协议栈,用户几乎无需掌握复杂的网络协议知识
  • 支持最多8个Socket连接
  • 支持TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE协议
  • 集成了数据链路层,物理层
  • 支持掉电唤醒
  • 支持高速串行外设接口(SPI模式0~3)
  • 内部32K字节收发缓存
  • 内嵌10BaseT/100BaseTX 以太网物理层(PHY)
  • 支持自动协商(10/100-Based全双工/半双工)
  • 不支持IP分片
  • 3.3V工作电压,I/O信号口5V耐压
  • LED状态显示(全双工/半双工,网络连接,网络速度,活动状态)
  • 超小的插针式封装,便于嵌入式应用
  • 提供C的应用例程
产品特性
  • 供电方式:3.3V外部供电,电流应大于200mA
  • 控制接口形式:3.3V的TTL电平,SPI接口;2*单排针
  • PCB尺寸(MM):23 * 25 mm
  • 机械尺寸(长*宽*高):28.5 * 23 * 24 mm
