产品简介

W5500是一款全硬件TCP/IP嵌入式以太网控制器，为嵌入式系统提供了更加简易的互联网连接方案.使用硬件逻辑门电路实现TCP/IP协议栈的传输层及网络层（如：TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE等协议），并集成了数据链路层，物理层，以及32K字节片上RAM作为数据收发缓存。使得上位机主控芯片，只需承担TCP/IP应用层控制信息的处理任务。从而大大节省了上位机对于数据复制、协议处理和中断处理等方面的工作量，提升了系统利用率及可靠性。

在操作过程中，用户可以近似的将W5500作为MCU的一个外设RAM来使用，非常简易。W5500对外接口为通用的80MHz高速SPI，供不同平台拓展高速以太网方案选用。

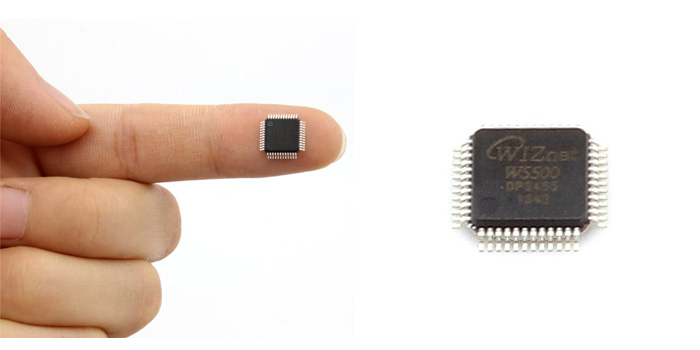

产品图片

产品特点

• 80MHz的高速SPI接口
• 内置的硬件TCPIP协议栈，用户几乎无需掌握复杂的网络协议知识
• 支持最多8个Socket连接
• 支持TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE协议
• 集成了数据链路层，物理层
• 支持掉电唤醒
• 支持高速串行外设接口（SPI模式0~3）
• 内部32K字节收发缓存
• 内嵌10BaseT/100BaseTX 以太网物理层（PHY）
• 支持自动协商（10/100-Based全双工/半双工）
• 不支持IP分片
• 3.3V工作电压，I/O信号口5V耐压
• LED状态显示（全双工/半双工，网络连接，网络速度，活动状态）

• 供电方式:3.3V外部供电，电流应大于200mA
• 控制接口形式:3.3V的TTL电平，SPI接口；

装箱清单

• W5500芯片一个
