LCD1602

最常用的工业字符型液晶之一,能够同时显示16x02即32个字符。(16列2行)

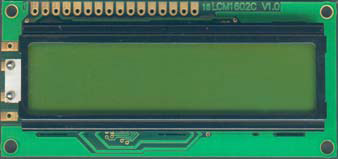

LCD1602液晶

市面上字符液晶绝大多数是基于 HD44780 液晶芯片,1602字符型LCD通常有14条引脚线或16条引脚线的LCD,多出来的2条线是背光电源线,VCC(15脚)和地线GND(16脚),其控制原理与14脚的LCD完全一样。

1602液晶引脚图

1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形,这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”。

显示地址(看了这个就知道为什么程序里面换行,要把地址加0x40了)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
00H 01H 02H 03H 04H 05H 06H 07H 08H 09H 0AH 0BH 0CH 0DH 0EH 0FH
40H 41H 42H 43H 44H 45H 46H 47H 48H 49H 4AH 4BH 4CH 4DH 4EH 4FH

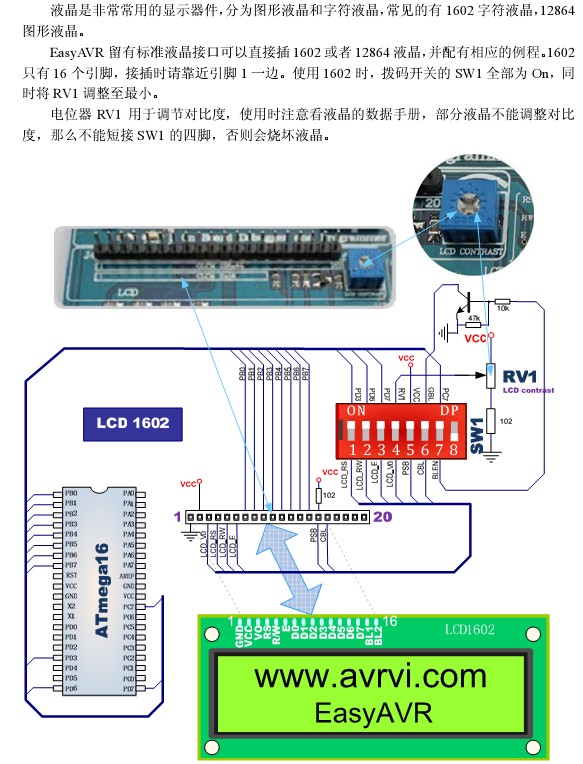

1602液晶电路图
