ft232

FT232芯片是FTDI公司的一款出色的USB转USART芯片,可以方便的将USB信号方便转换成RS-232,RS422,RS485信号/RS-232,RS422,RS485信号转换成USB信号。

在笔者用过的USB转串口芯片中,是最稳定和可靠的一个。笔者用过的芯片有:CP2102 PL2302 FT232

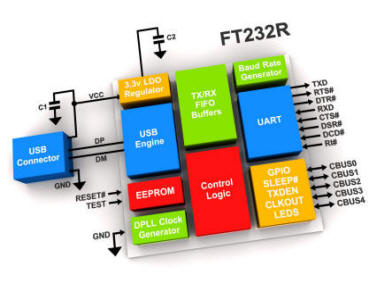

FT232 diagramHQ

FTDI封装型号有:FT232BM(QFN32 早期型号,含铅,已淘汰),FT232BL(LQFP32),FT232RL(SSOP28),FT232RQ(QFN32)

官方网址:http://www.ftdichip.com/Products/ICs/FT232R.htm

提供各操作系统下的驱动。设计和使用此颗芯片将更为简单:
1:芯片整合了EEPROM,可用于IO的配置以及存储USB VID,PID,序列号和产品描述信息。
2:芯片整合了电平转换器,使得其I/O口电平支持5V-2.8伏的宽范围。
3:I/O管脚驱动能力强,可驱动多个设备或者较长的数据线。
4:芯片内部整合了上电复位电路。
5:芯片能自行产生时钟,无需外挂晶振钟振。
6:内部集成了电源去耦RC电路。
7:此芯片符合ROHS标准。
8:此芯片支持QFN32PIN封装:FT232RQ和SSOP28PIN封装:FT232RL

价格:本芯片批量价格13元左右,零售价格从13~20不等。

FT232应用图片

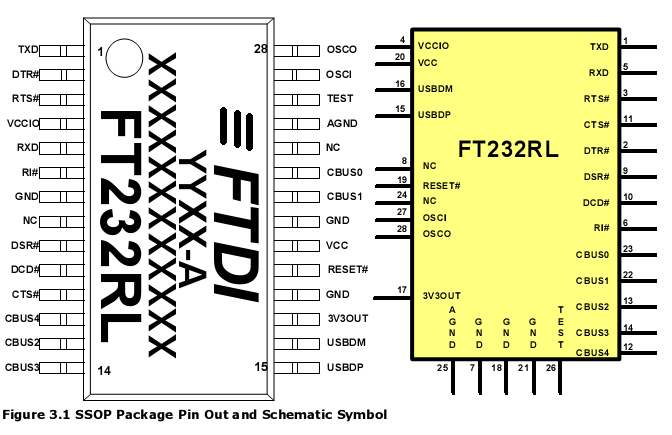

FT232封装说明:

FT232封装和引脚信息
