16路的从机模式
从机模式下,可满载连接16路网络主机,支持预读取(即缓存)功能,节省串口传输时间,频繁 查询数据不超时。
8路的主机模式
主机模式下,根据主机所需数据,自动查询从机,保存到缓存区,默认8路从机地址,可扩展到 16路查询指令。
优化存储
根据用户需求设置添加需要存储的指令,自动查询存储的指令,将查询结果存储到缓存中。

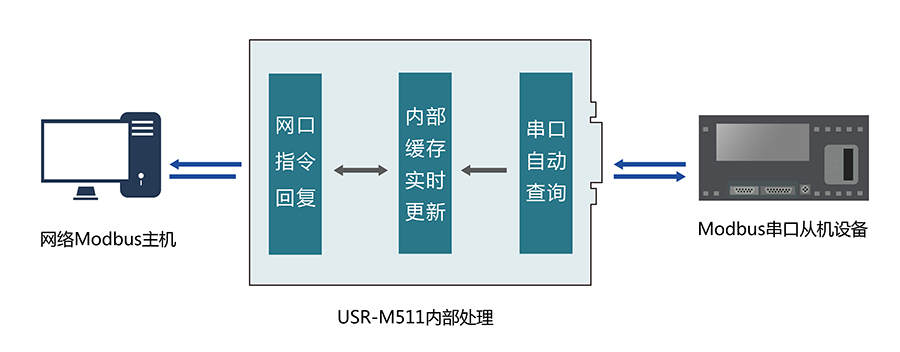

当主机查询时,直接回复缓存中的数据。加快对主机的响应速度。不仅能够回复设置指令,同时可回复设置中包含的指令。
云从机模式
新增的云接入功能也可以说是云从机模式,可实现TCP Client和TCP Server之间的数据轮询。
改变了传统Modbus网关的socket特性,方便连接用户的云服务器,实现本地监控和远程查询数据功能。
工作模式

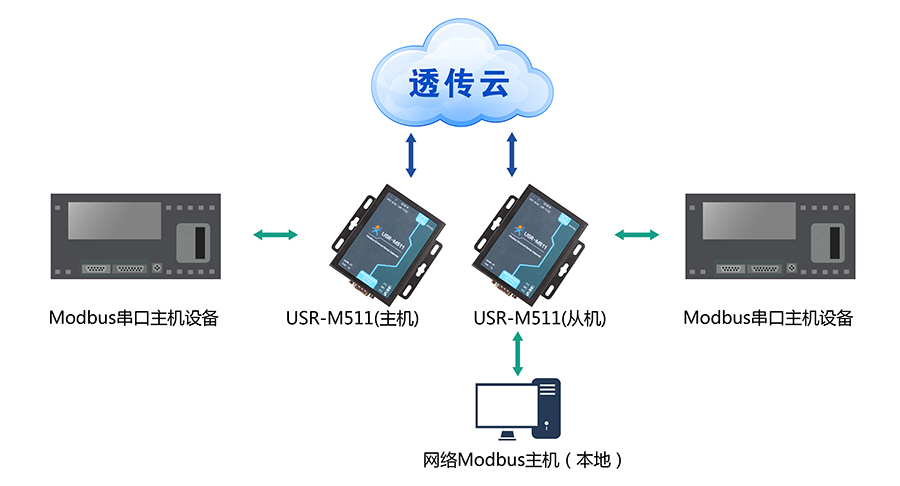

产品功能结构图
主机模式
M511的主机模式分为Modbus_RTU_Master和Modbus_ASC_Master方式。
在两种主机模式下均可以实现一主一从传输、一主多从传输和多主多从传输。
传输过程中,Modbus网关模块不做任何协议的解析,只将串口数据发送至网络端。
从机模式
M511的从机模式分为Modbus_RTU_Slave和Modbus_ASC_Slave方式。
在两种从机模式下均可以实现一主一从传输、一主多从传输和多主多从传输。
Modbus从机管理
通过网页或手机APP,可直接进行Modbus从机的监管和控制,简单方便,无需二次开发。
特色功能
同步波特率
支持网络发送有人同步波特率协议,动态改变串口波特率、数据位、校验位、停止位。
应用领域
无人称重解数据采集决方案
将Modbus网关连接控制中心,通过Modbus协议转换成以太网网络连接停车场起落杆。
同时也可以支持控制摄像头抓拍设备,停车时间、位置等数据统一管理。
8路数据任你控制(最多可扩展到16路)。
智能交通现场监测解决方案
将Modbus网关连接控制中心,通过Modbus协议转换成以太网网络连接各个信号灯,实现现场 交通数据采集、处理。
可实现8路设备主动连接并查询现场交通情况。
工业自动化解决方案
将Modbus网关连接控制中心,通过Modbus协议转换成以太网网络连接传感器、控制器、存储 器等设备,
实现工业自动化流程以及现场控制管理。
可实现8路设备主动连接并查询现场控制情况。
分类 |
参数 |
数值 |
硬件参数 |
工作电压 |
DC 5~36 V |
工作电流 |
95mA@5V |
|
电源防护 |
防反接、ESD空气15KV 浪涌:4KV(8/20us) 脉冲群:1.5KV 100KHZ |
|
网口规格 |
RJ45、10/100Mbps、交叉直连自适应 |
|
网口保护 |
ESD接触:8KV 浪涌:4KV(10/700us) |
|
串口支持 |
RS232/RS485/RS422 |
|
串口波特率 |
600~230.4K(bps) |
|
串口保护 |
ESD接触:8KV 浪涌:4KV(8/20us) |
|
软件参数 |
网络协议 |
IPV4, TCP/UDP |
IP获取方式 |
静态IP、DHCP |
|
域名解析 |
支持 |
|
用户配置 |
网页配置,串口/网络AT指令 |
|
Modbus |
支持Modbus网关 |
|
网页转串口 |
支持WebSocket通信方式的网页转串口 |
|
自定义网页 |
支持 |
|
类RFC2217 |
支持 |
|
Modbus 从机 |
支持最多16路从机查询 |
|
网络缓存 |
发送:16Kbyte;接收:16Kbyte; |
|
串口缓存 |
发送:2Kbyte;接收:2Kbyte; |
|
流控 |
RTS/CTS XON/XOFF |
|
注册包 |
支持自定义、mac、透传云注册包 |
|
平均传输延时 |
<10ms |
|
配套软件 |
虚拟串口、透传云、参数设置软件 |
|
其他 |
认证 |
CE、FCC、ROHS |
尺寸 |
86*81*24mm(L*W*H) |
|
工作温度 |
-40~85℃ |
|
存储温度 |
-45~105℃ |
|
工作湿度 |
5%~95% RH(无凝露) |
|
存储湿度 |
5%~95% RH(无凝露) |
|
发货配件 |
无 |
|
包装 |
静电泡沫 |
