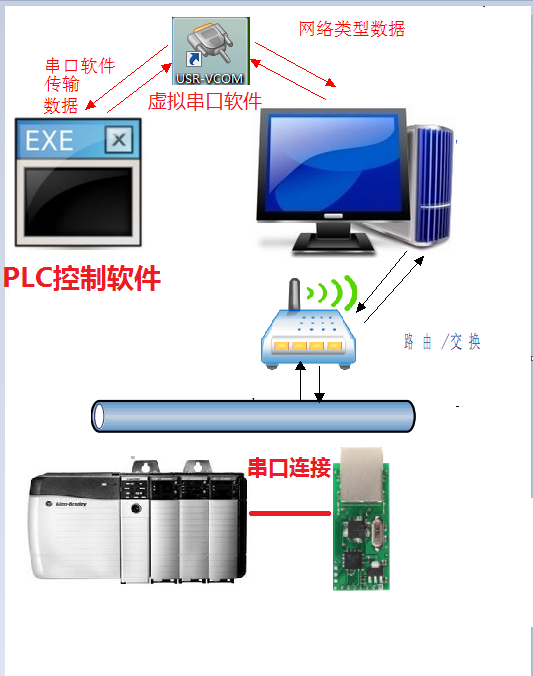

通信示意图

1:AB型PLC软件界面。

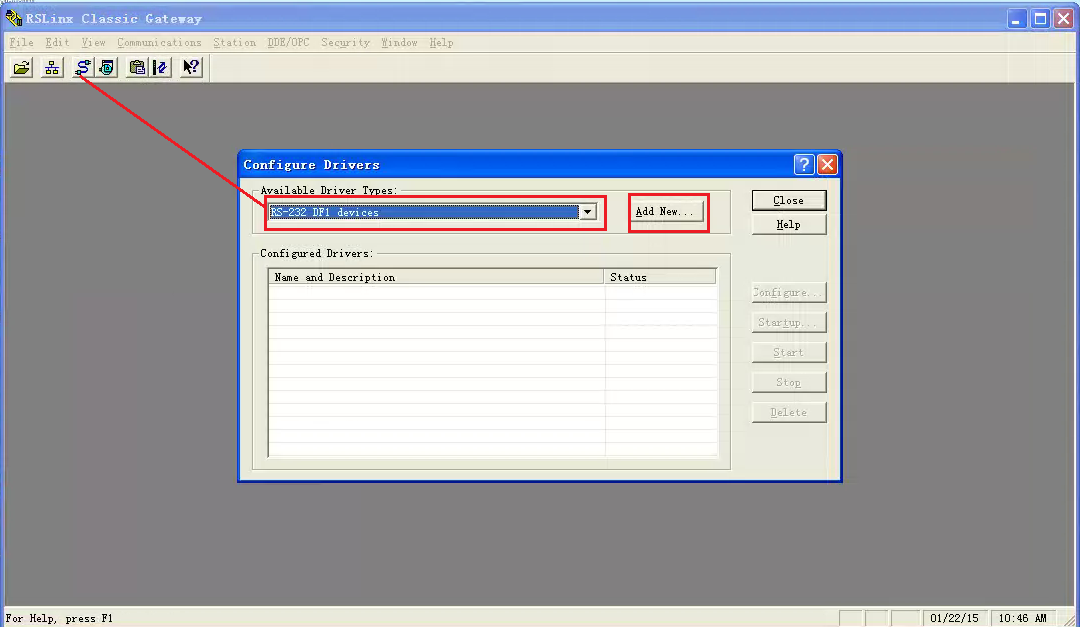

2：添加连接串口：PLC串口直连电脑通信成功。

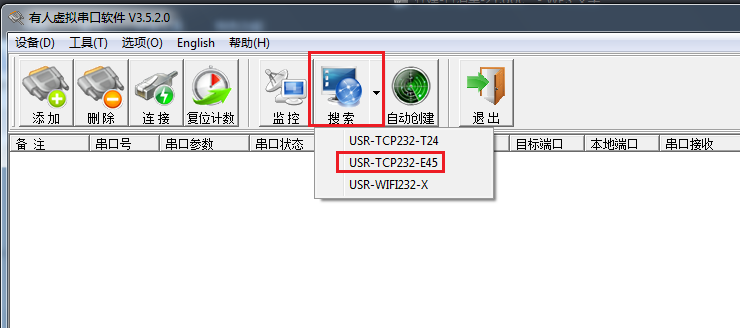

3:PLC串口直连电脑通信测试成功，将PLC连接串口服务器串口，使用串口服务器配合虚拟串口软件通信。添加虚拟串口，设置串口服务器参数。

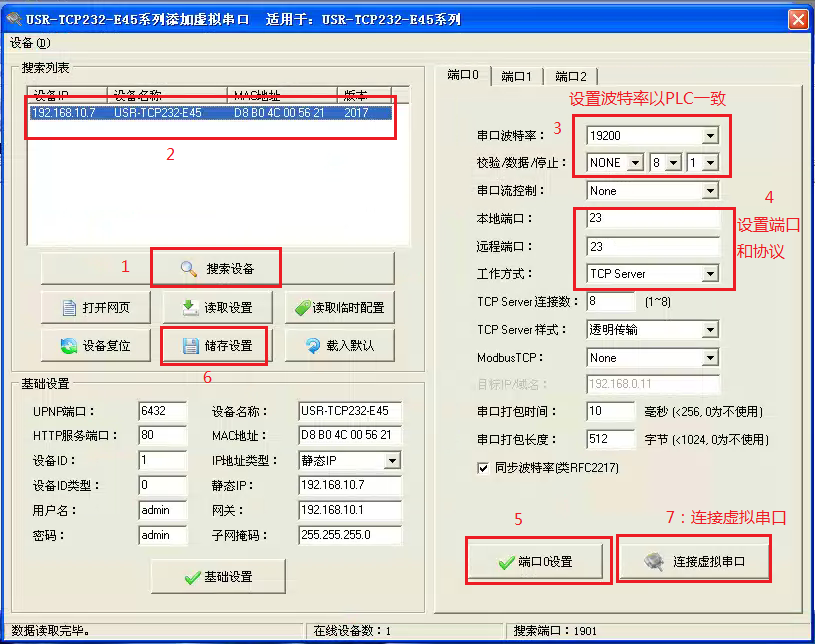

4：设置串口服务器参数:

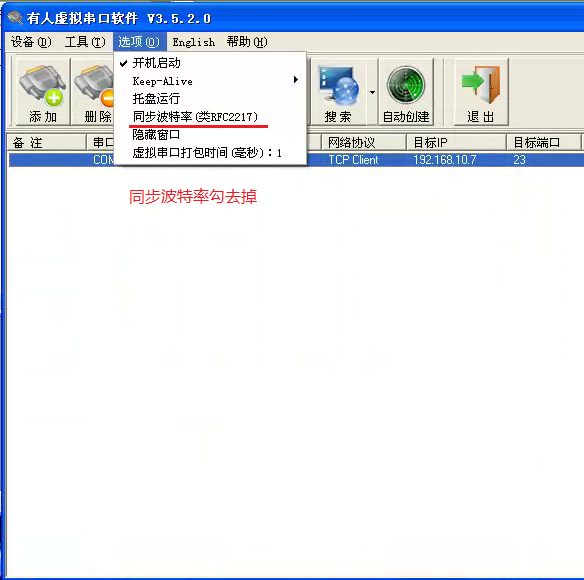

5:关闭同步波特率。

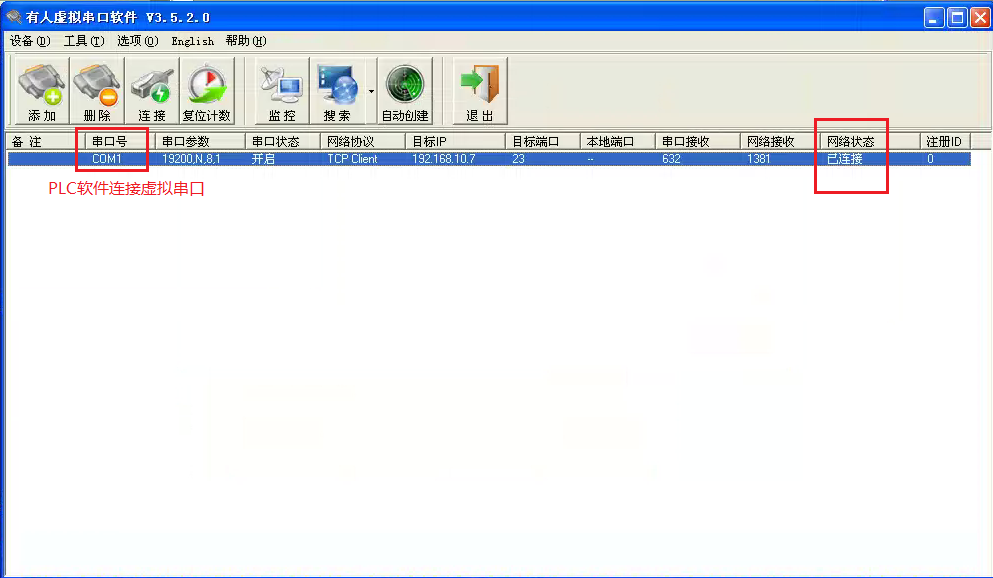

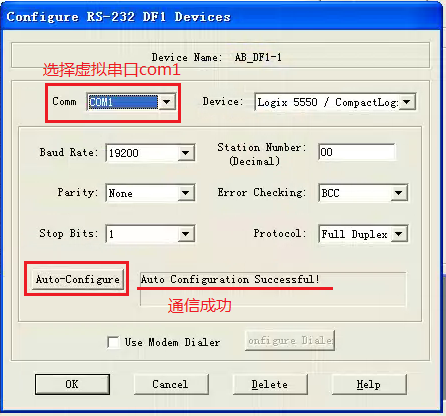

6：AB PLC软件设置连接虚拟串口com1

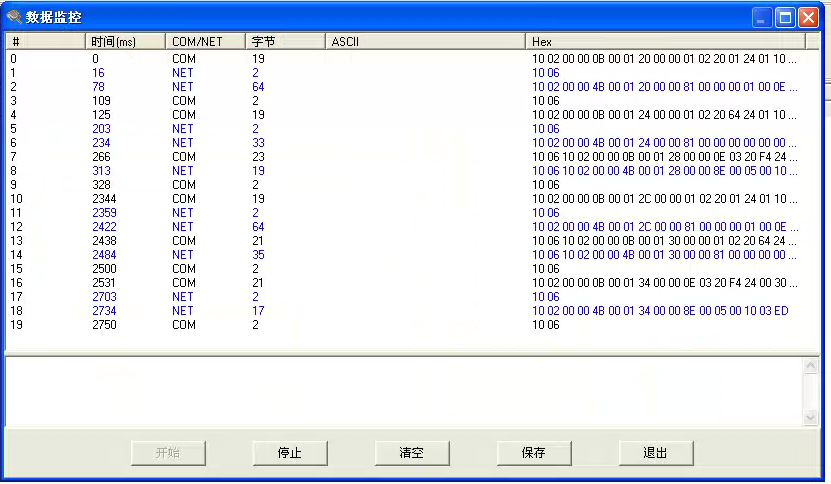

7：监控数据通信成功。
