WIFI串口服务器配合组态王软件连接485智能电表实例

2015-02-10

分享到:
{}

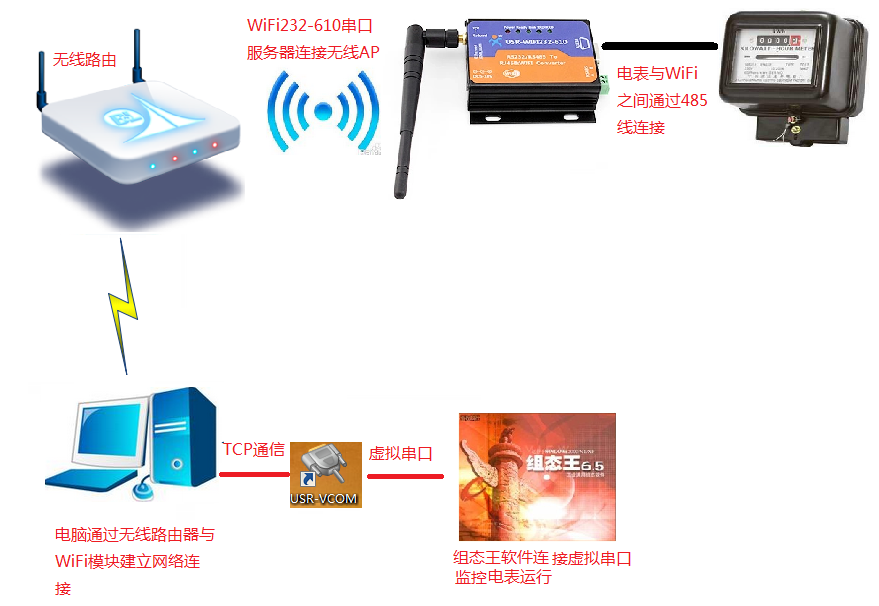

示意图:

1:WiFi232-610设置为STA模式连接到路由器,STA模式设置连接路由器例子参考:http://www.usr.cn/Faq/76.html

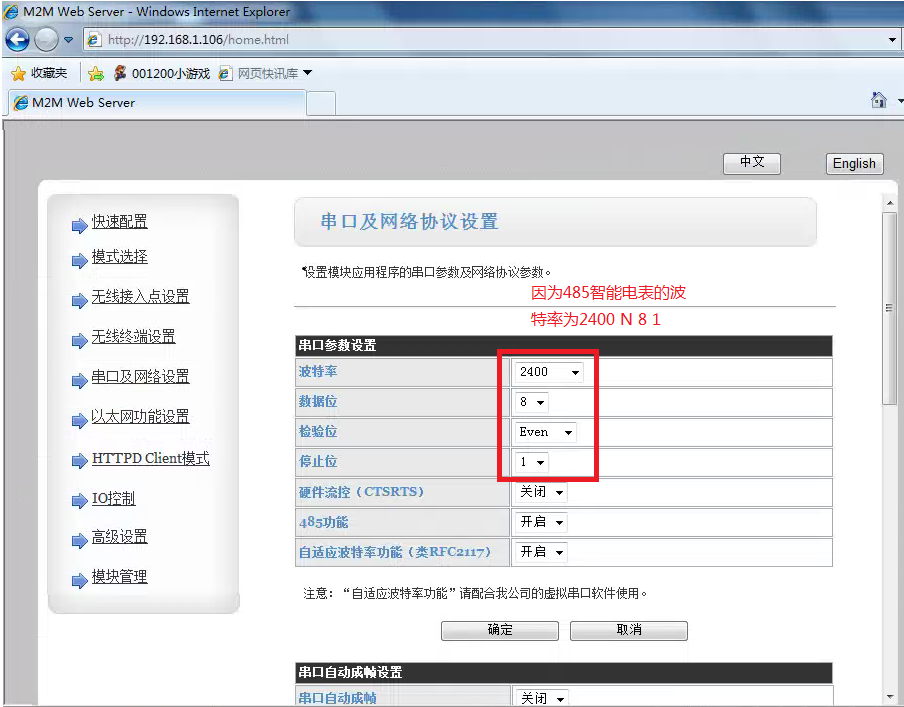

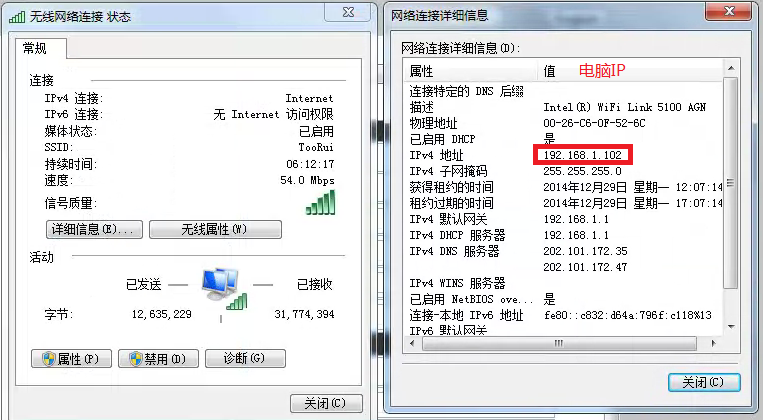

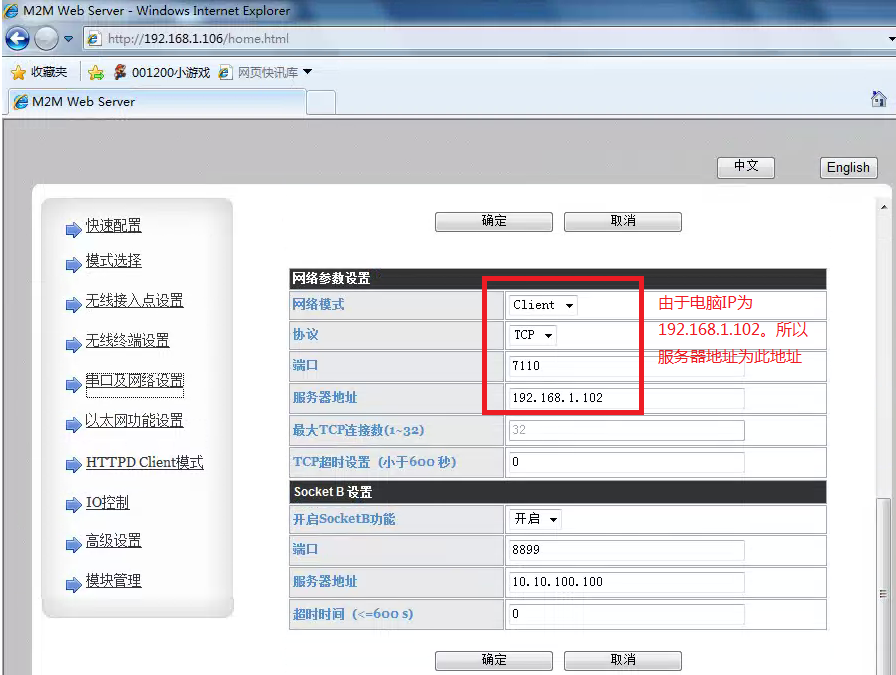

2:设置WiFi模块的波特率与485电表一致,设置WiFi模块的网络参数为TCP client。

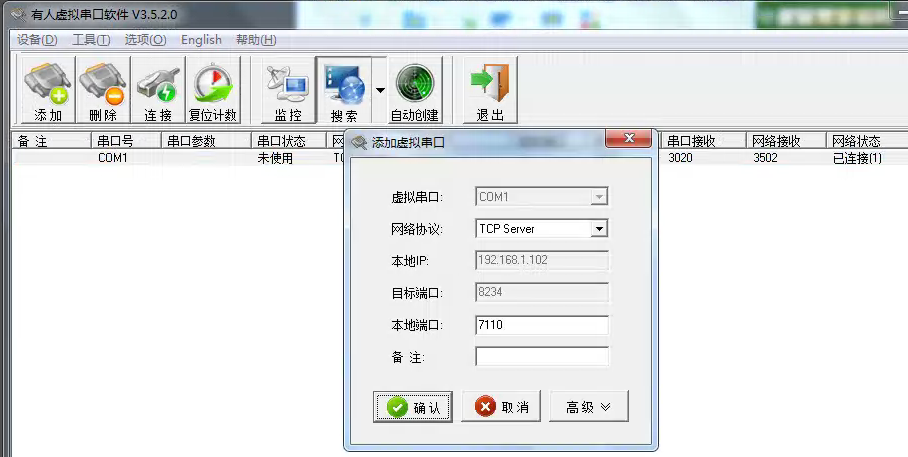

3:设置虚拟串口软件。设置虚拟串口为com1

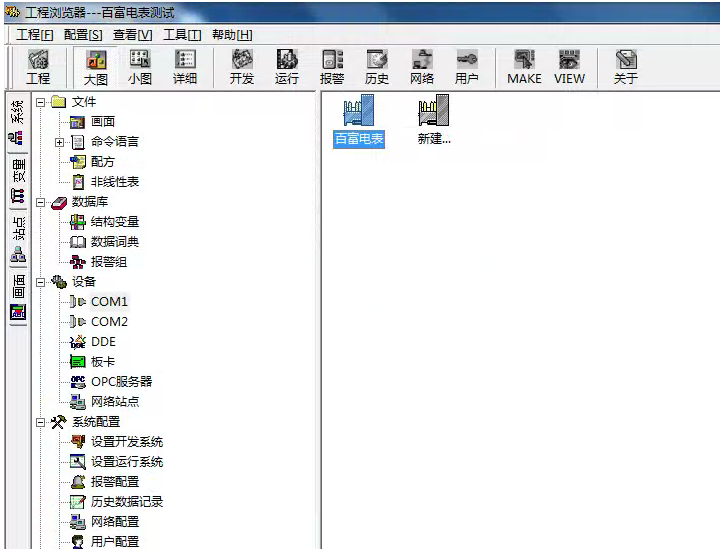

4:组态软件连接。本文以百福电表和华立仪表为例。

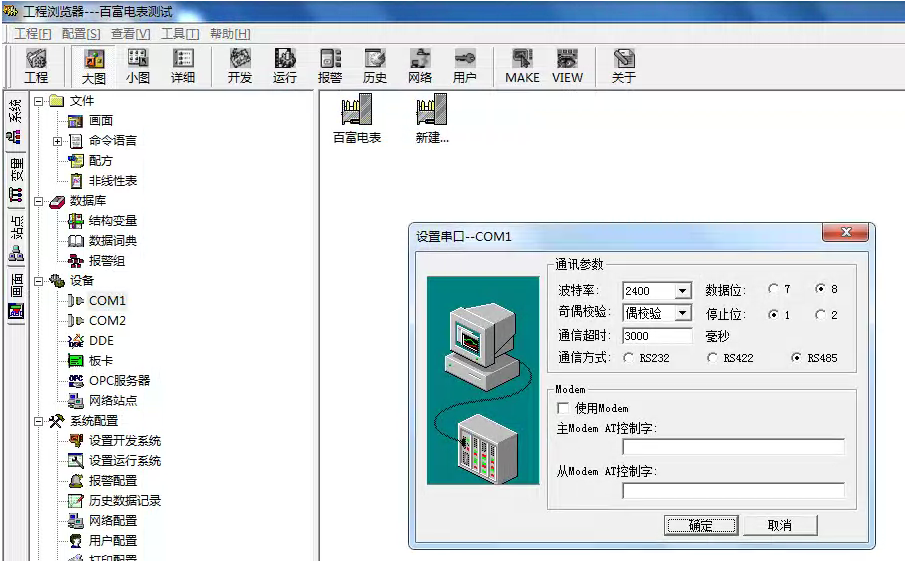

5:点击com1,设置串口通信参数为 2400 E 8 1.

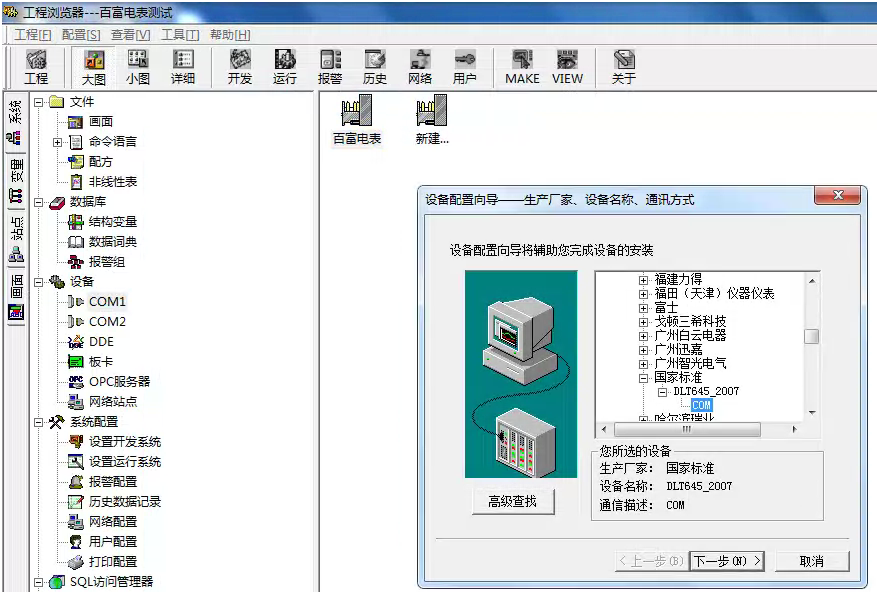

6:

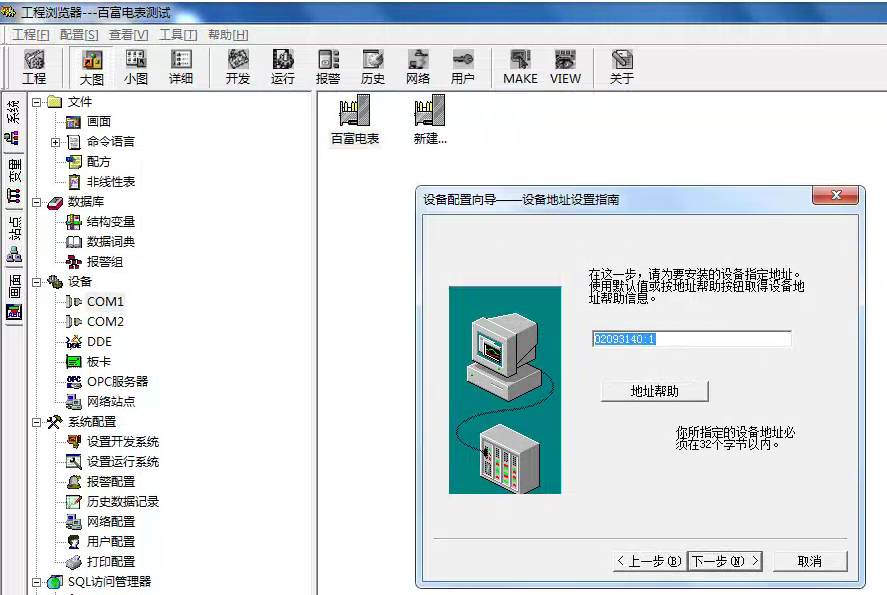

7:设置通信设备地址。

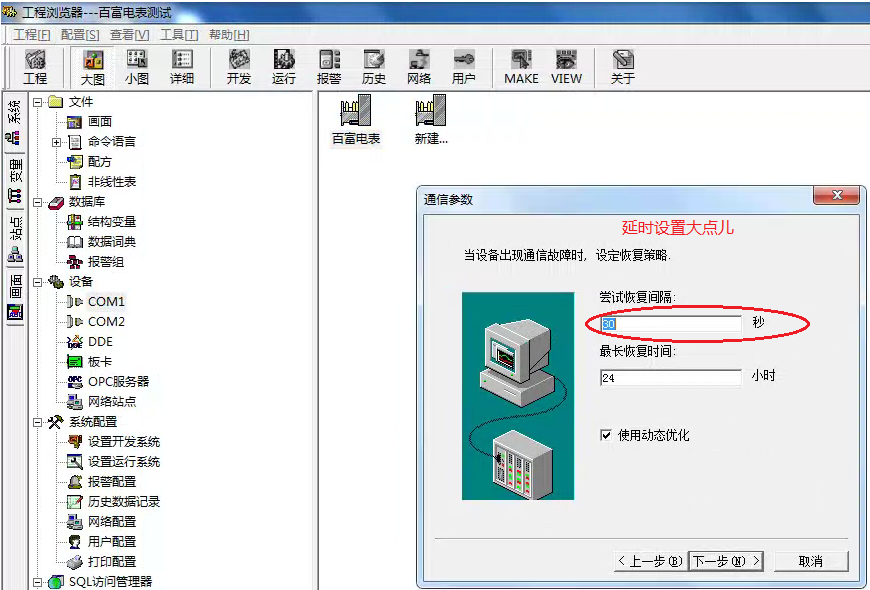

8:设置延时时间,延时时间设置比直接连接串口线到电脑相对大点。

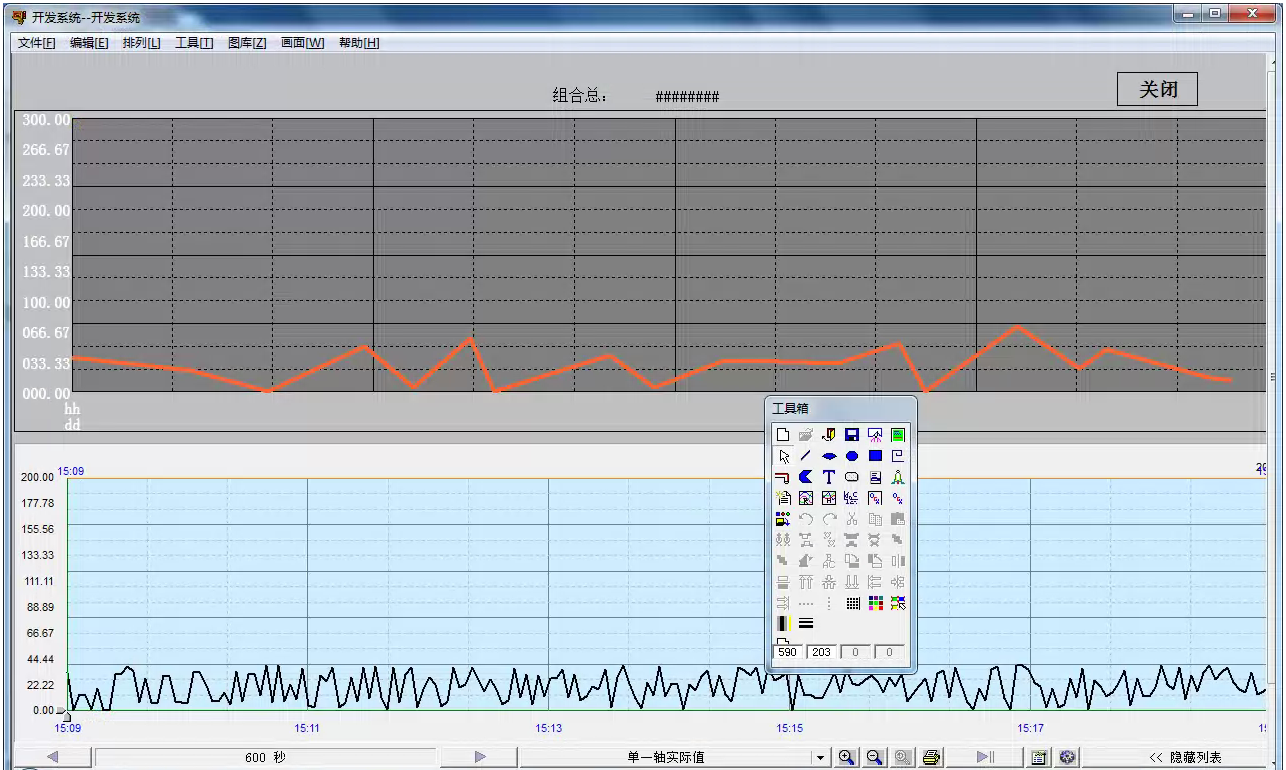

9:电表通信波形,组态曲线。
