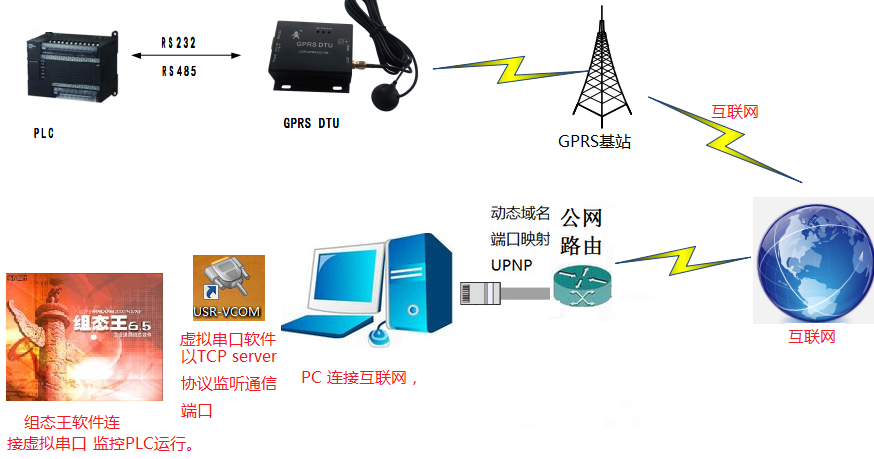

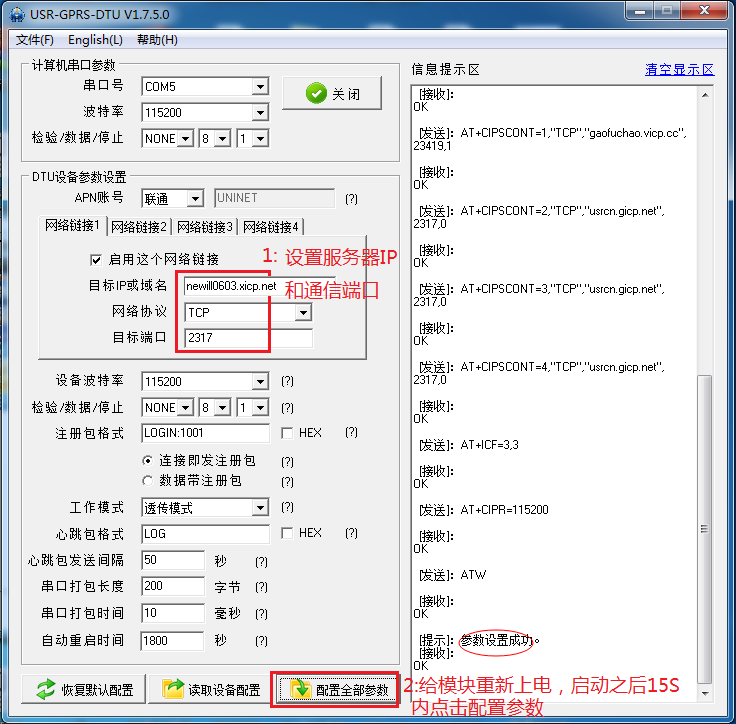

1.DTU侧配置如下

---

DTU配置相应参数，目标地址为newill0603,xicp.net，目标端口为2317，串口速率115200（要选PLC的通信速率，和PLC串口参数统一），如下图：

GPRS串口连接电脑串口：



2：服务器端如下配置

---

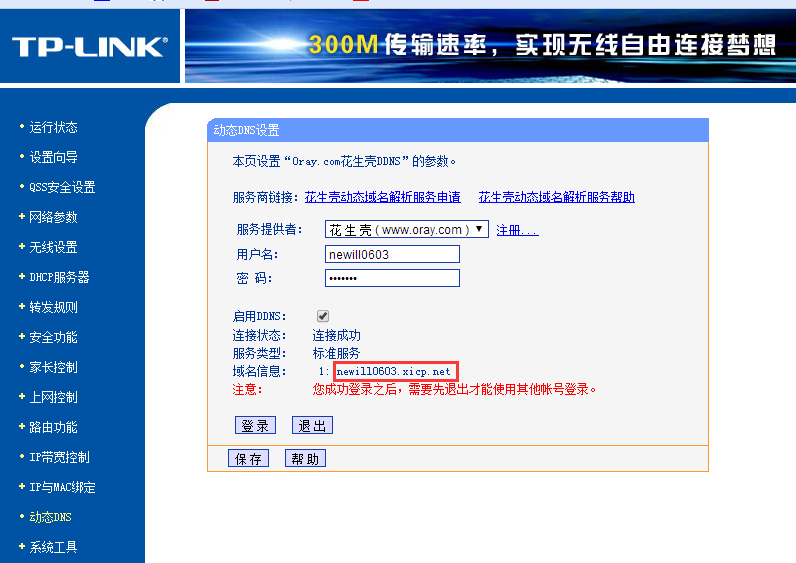

2.1 域名：花生壳申请

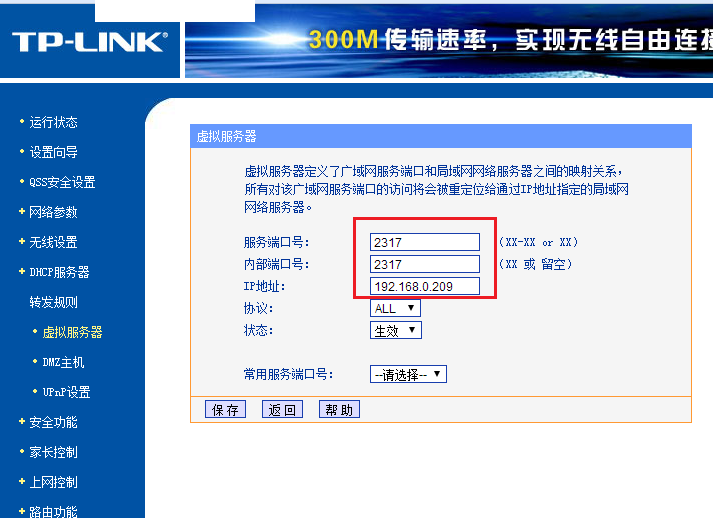

2.2 做端口映射

映射通信端口和通信的电脑IP，已知通信的电脑IP为192.168.0.209.

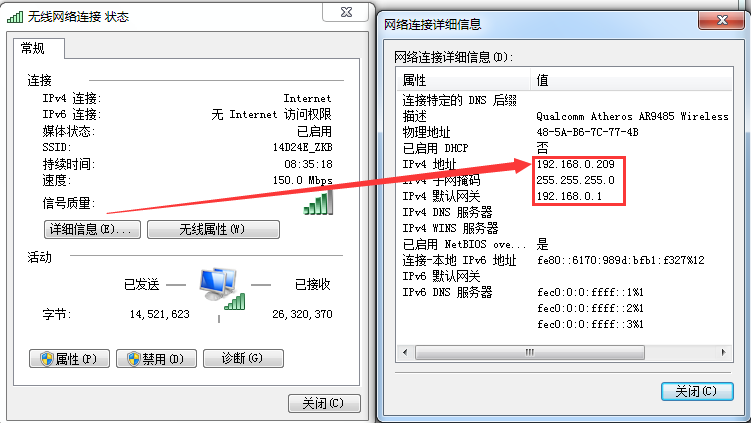

2.3：电脑IP

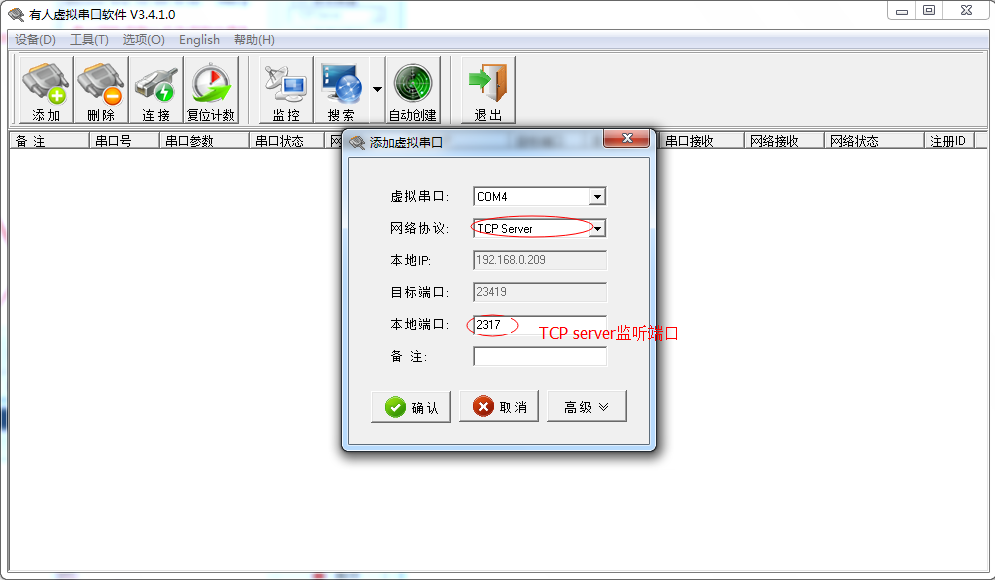

2.4虚拟串口设置

设置为TCP server ，通信端口为端口映射端口2317.虚拟串口为com1.

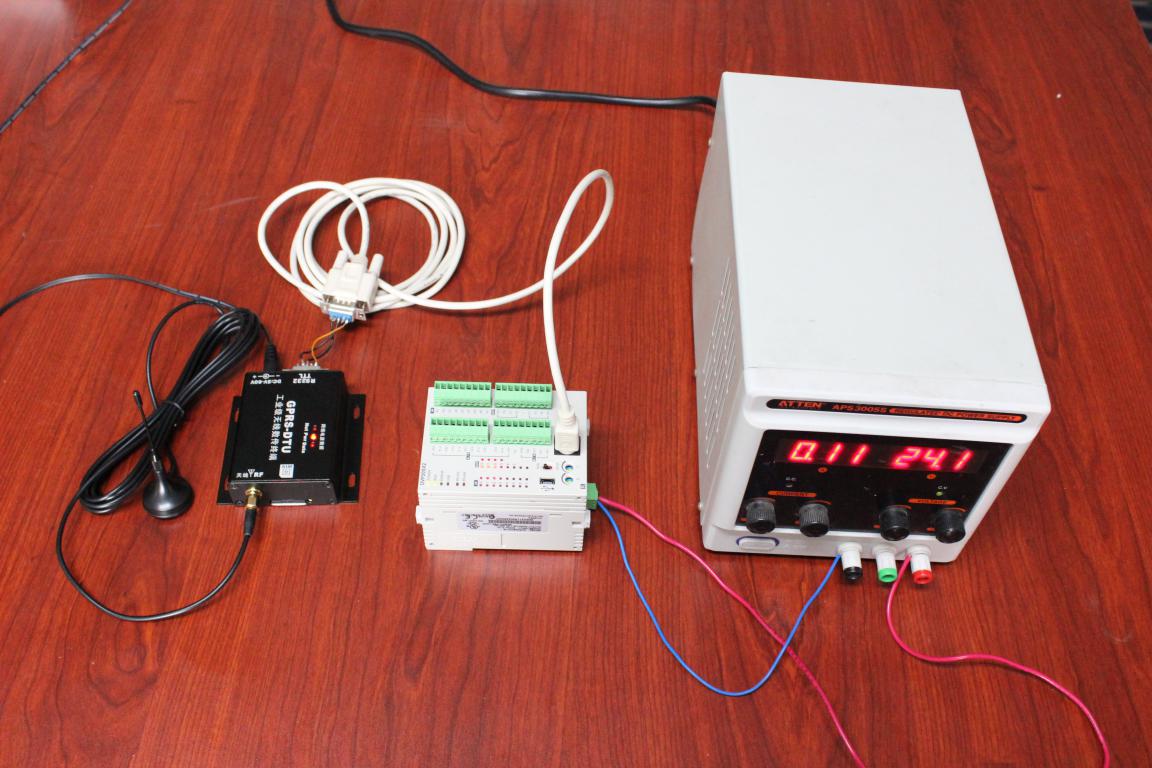

3：PLC与DTU连接

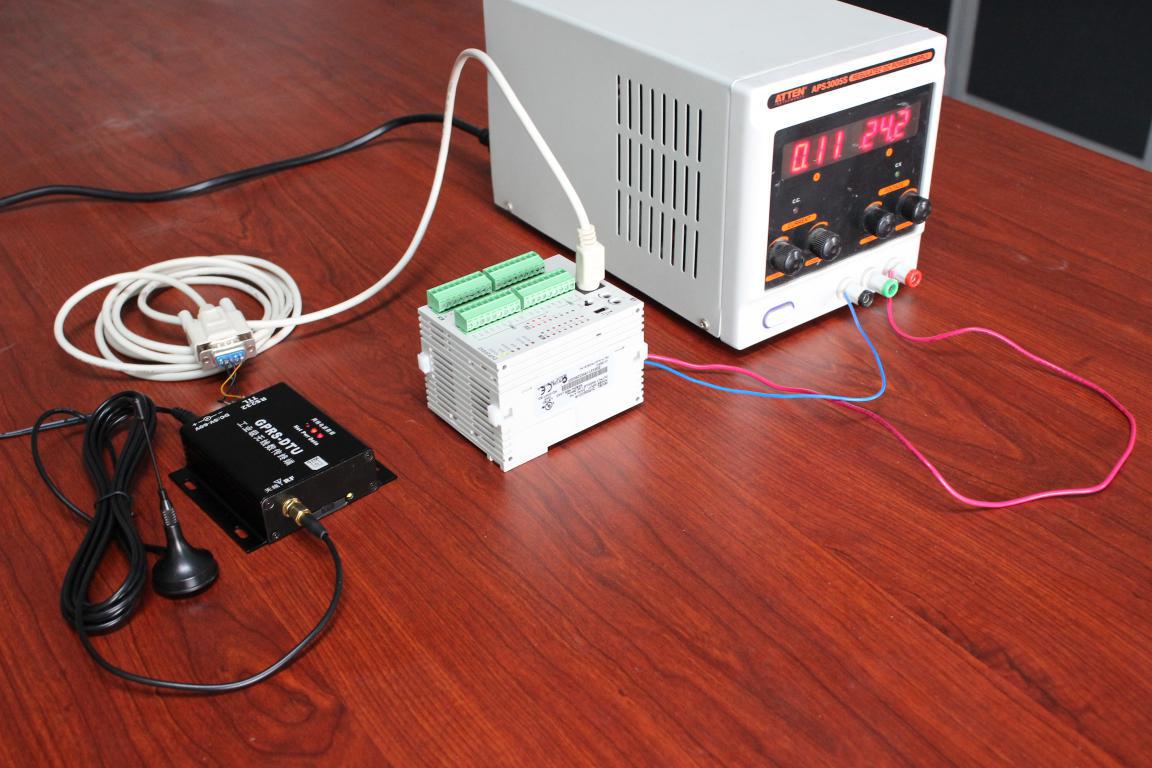

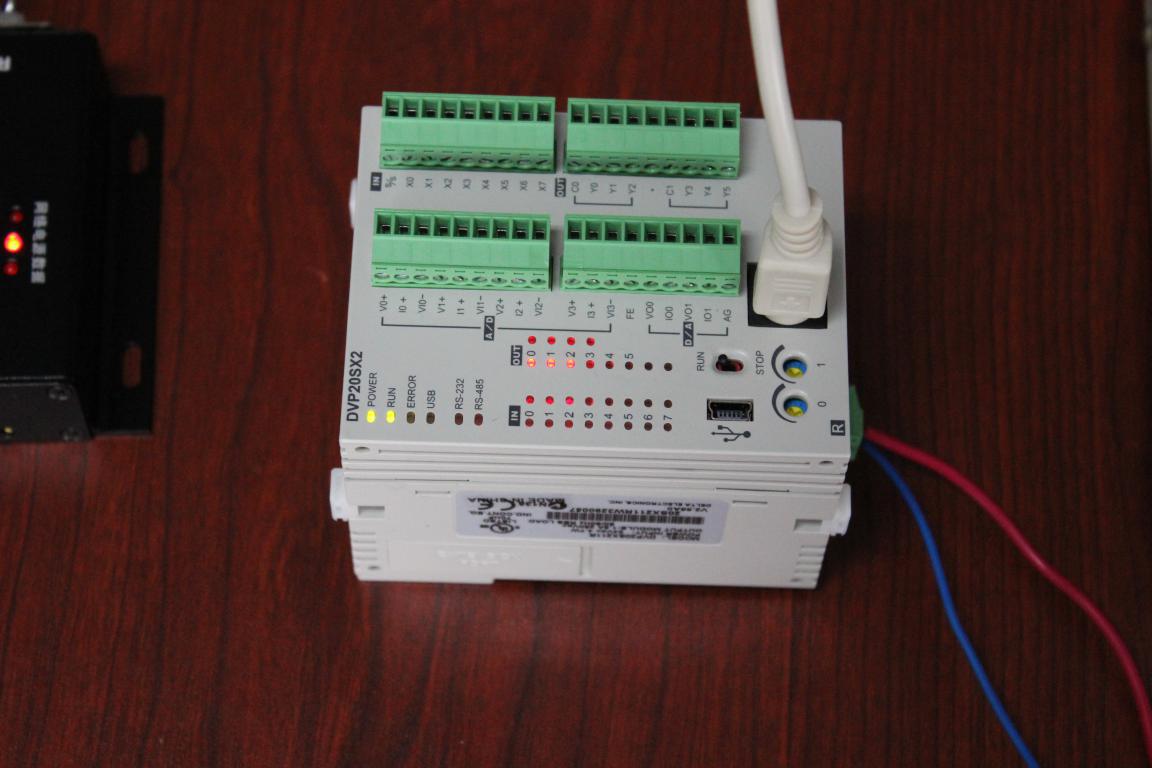

参数设置至此完成，将DTU与PLC串口线（232或者485连接），dtu跟PLC分别供电，如下图所示。这里的PLC供电采用可调电源供电，供电电压24V。



4：组态王与虚拟串口软件

---

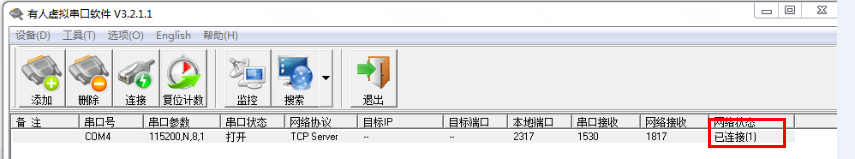

4.1：虚拟串口软件连接建立成功后

虚拟串口的状态，应该是已连接。串口状态只有组态王连接com4才显示打开，否则为 未使用。

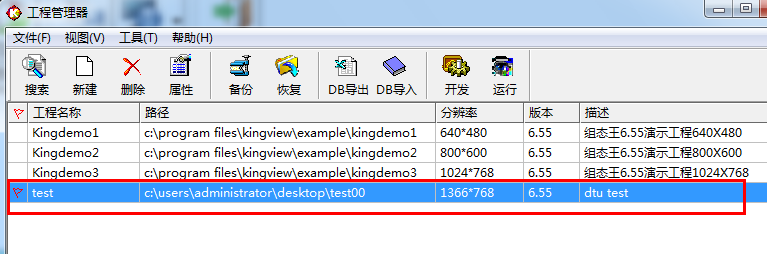

4.2：组态王软件设置

添加一个工程，如test工程

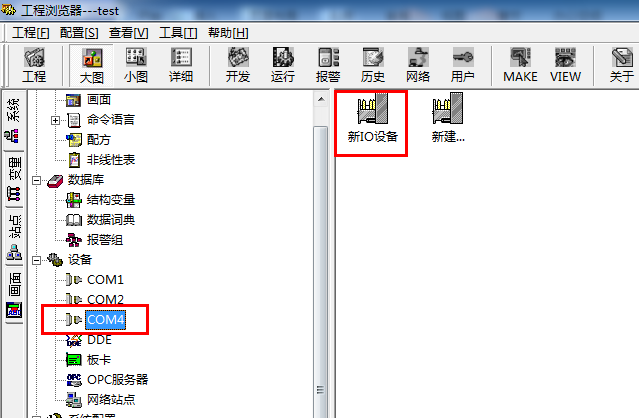

4.3：操作组态王软件

双击打开工程，工程已经建好（使用的COM4，新IO设备）

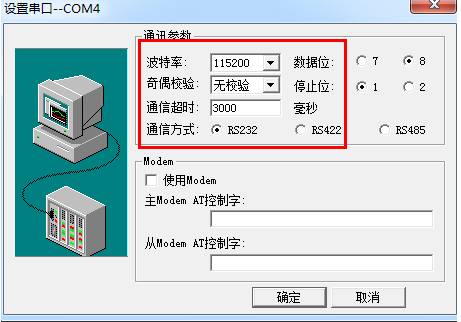

双击COM4，可以选择串口参数

这里串口速率为115200

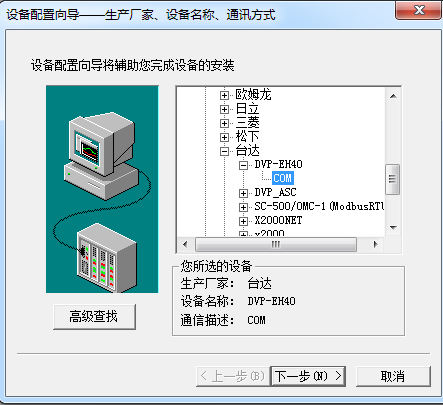

双击新的IO设备，依次出现如下对话框

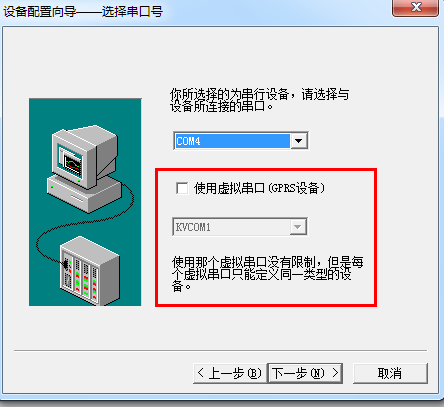

选择COM4（这个串口号是可以修改的，要跟虚拟串口创建的串口一致），下面的红框内无需打勾。

完成后，点击最上面的view，开始运行。



采集周期这里设置为了10s一次，一般设置为5s循环采集一次就够了（GPRS网络的通信延时一般在几十毫秒到两秒之间）。

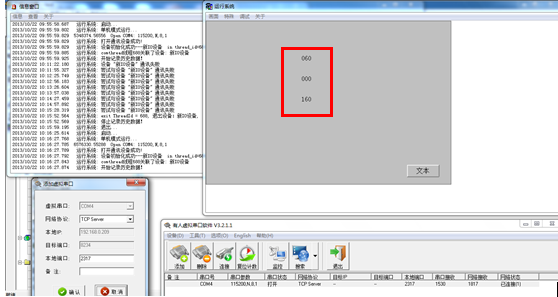

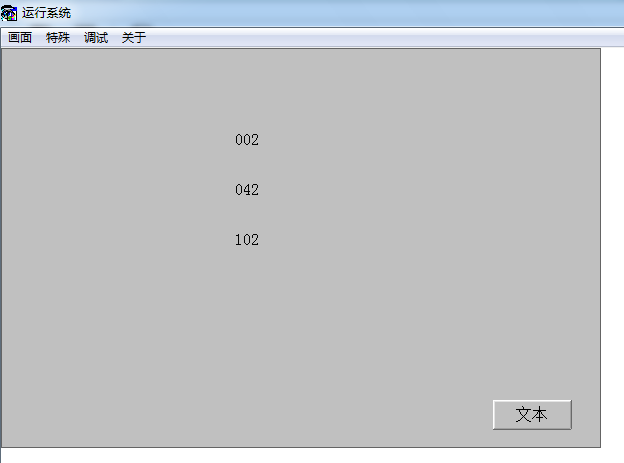

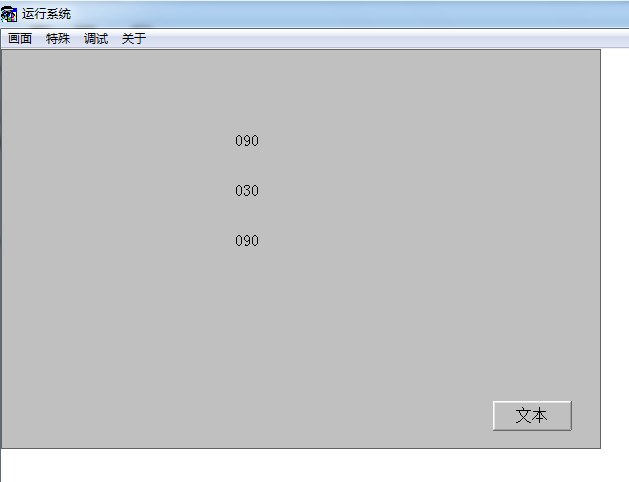

运行状态



注：设置软件和虚拟串口软件连接地址：http://www.usr.cn/Download/31.html http://www.usr.cn/Download/113.html

设置方式参考：http://www.usr.cn/Faq/65.html
