使用串口服务器TCP232-300连接一卡通管理系统

更新时间:2015-02-10

注意,本文档演示的是,模块网线直连电脑时的通信方式。

1.硬件


  • USR-TCP232-300串口服务器一个
  • 读卡器一个
  • PC机一台

2.软件


一卡通管理系统软件

有人虚拟串口软件(USR-VCOM),下载链接 http://www.usr.cn/Download/31.html

更多资料请到此处下载:http://www.usr.cn/Product/22.html


3.软件安装


USR-VCOM软件图标:

3.1.USR-VCOM安装过程

安装之前关闭掉防火墙,等安装完成后再开启防火墙

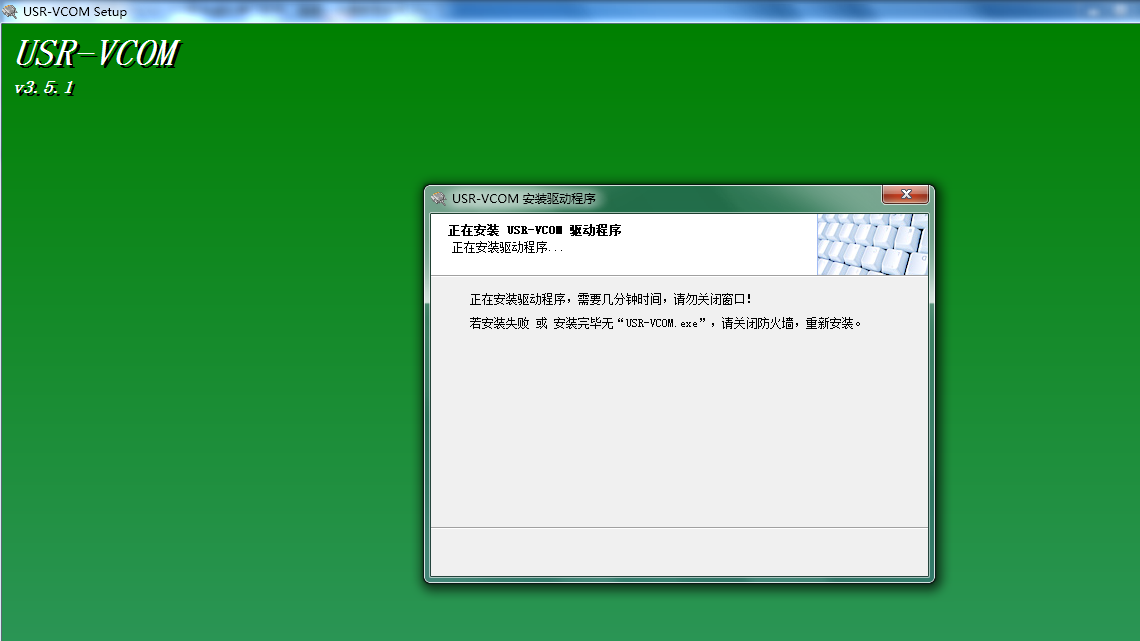

双击exe开始安装软件

一直点击确定,只要中间过程中没有出现报错即可

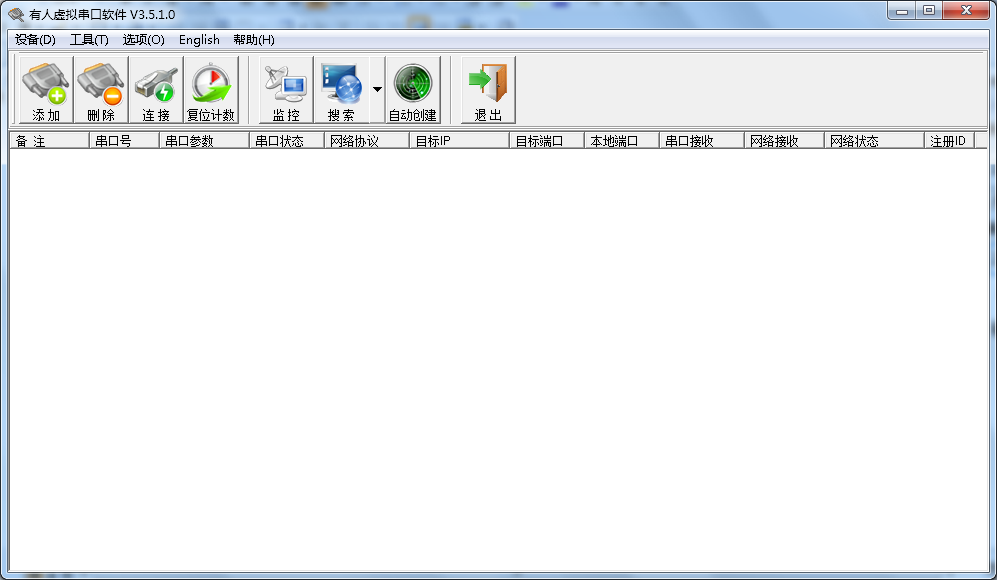

安装成功之后,在运行中打开软件,界面如下

4.参数设置


4.1.确定读卡器的参数

由于虚拟串口软件具备同步串口参数的功能(类RFC2217),所以读卡器的参数无需关心

4.2.确定PC与虚拟串口的参数

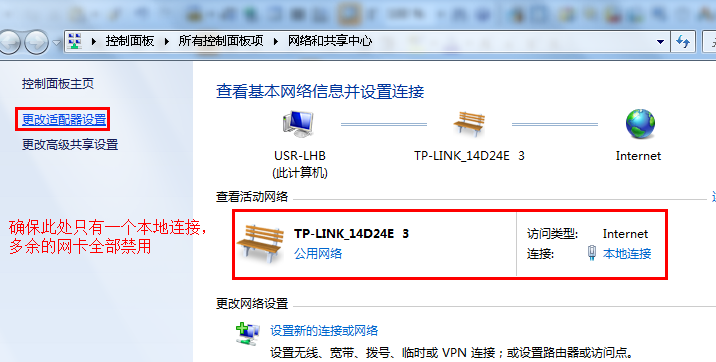

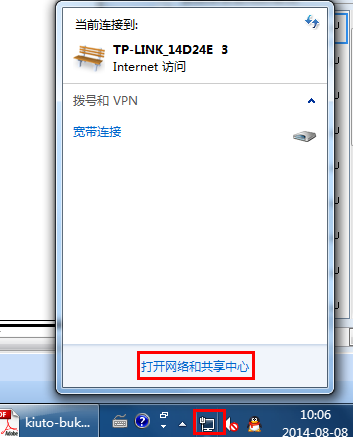

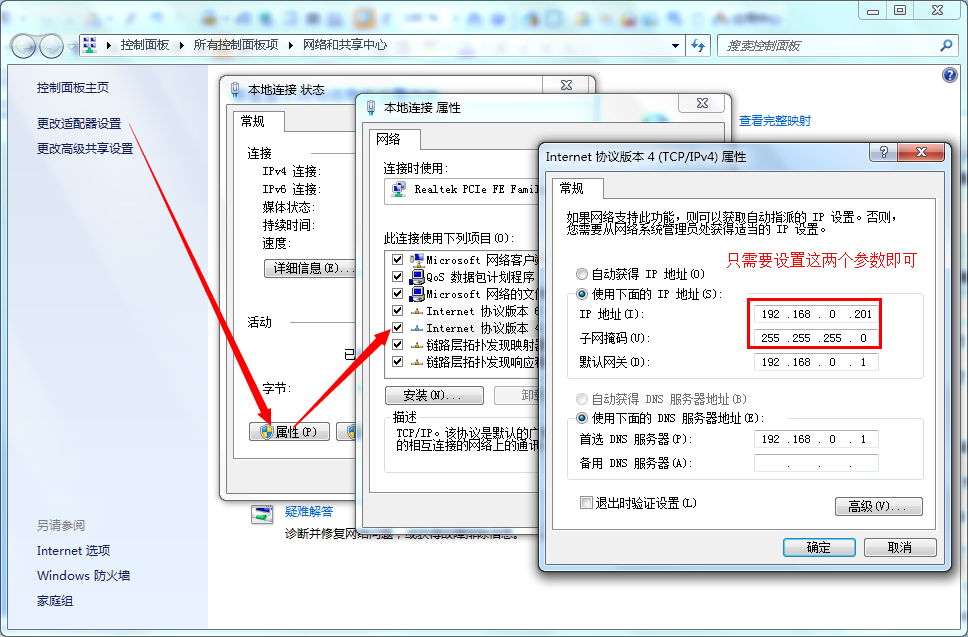

以WIN7系统为例,设置电脑本机为固定IP,同时关闭掉与本次通信无关的网卡,设置方法如下

固定IP地址为192.168.0.201,子网掩码255.255.255.0,其他的无需填写

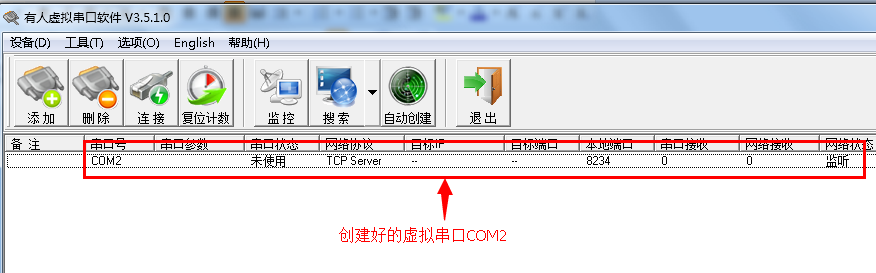

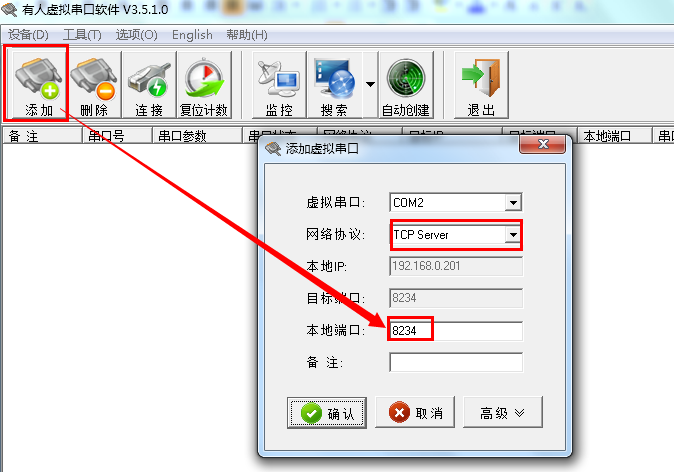

创建虚拟串口COM2,工作方式TCPServer,监听本地端口8234,如下

这个时候,虚拟串口COM2,工作在TCPServer的方式下,监听本地端口8234,等待客户端的连接。当有连接建立后,右边的网络状态就会变成“已连接”,否则表明模块没有连接上来。

4.3.确定TCP232-300的参数

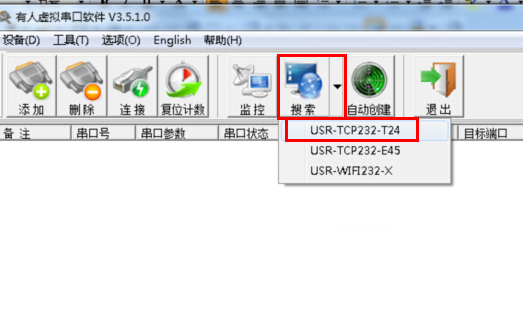

那么,需要设置串口服务器的参数如下(使用虚拟串口软件自带的配置软件USR-TCP232-T24),如下图

设置软件界面如下

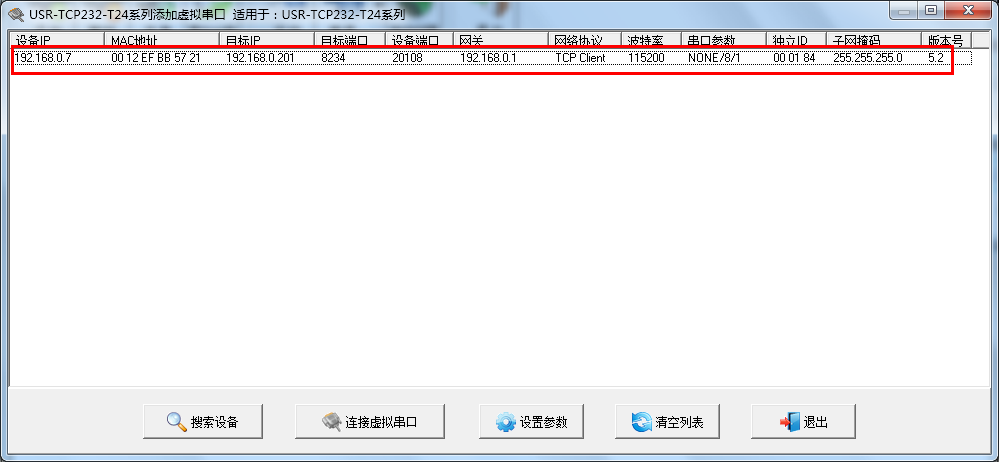

点击搜索设备,列表中显示搜索到了一个设备。IP为192.168.0.7,双击设备,可调出参数配置界面

默认参数即可,无需改动。

注意:

这里的设备IP为192.168.0.7,跟目标IP,也就是电脑IP192.168.0.201,在这种网线直连的方式下,PC与模块必须是在同一个网段内

设备的目标IP是192.168.0.201,就是电脑的IP地址

设备的目标端口,就是电脑的本地端口,也就是都是8234(电脑的本地端口,就是创建的虚拟串口的本地端口8234)

设备的工作方式是TCPClient,那么虚拟串口的网络协议就要选择TCPServer(TCPClient去连接TCPServer,他们是对应出现的)

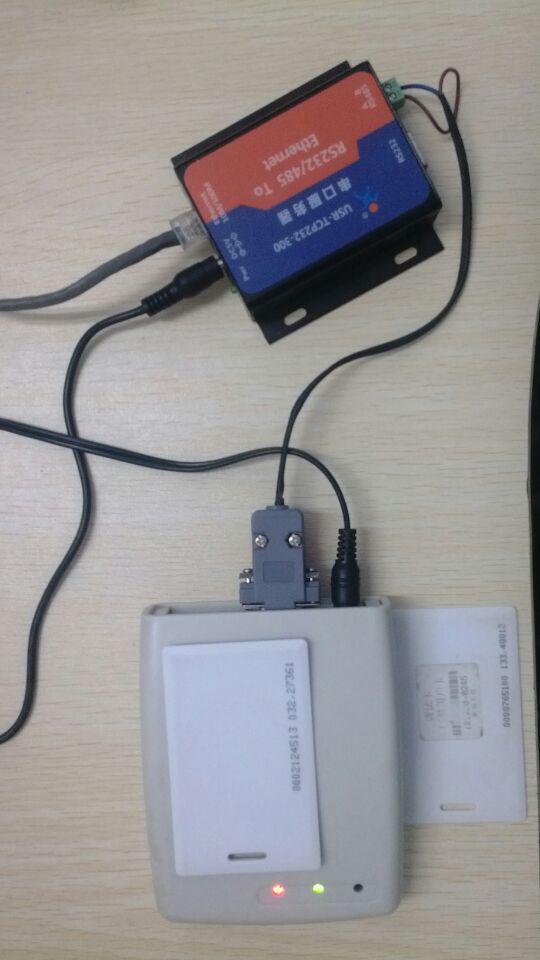

5.硬件连接


读卡器采用DC12V电源供电,485通信方式

以太网模块配套使用DC5V电源适配器,供电范围是DC5-9V

以太网模块通过网线,直接连在电脑上

读卡器的485通信口,接到以太网模块的485接口上,注意A、B不要接反

分别跟以太网模块和读卡器供电

6.系统运行调试


6.1.确认TCP连接已经建立

只要确保网络状态这个位置是已连接即可,后面的数字代表当前成功建立连接的个数。

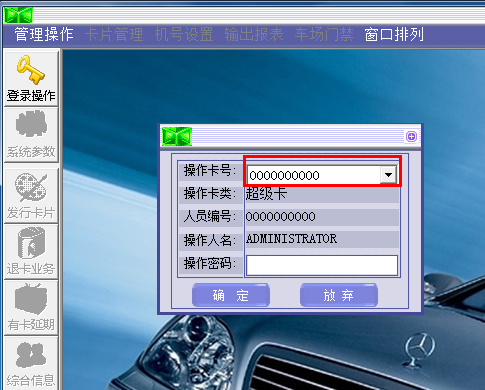

6.2.打开一卡通管理系统

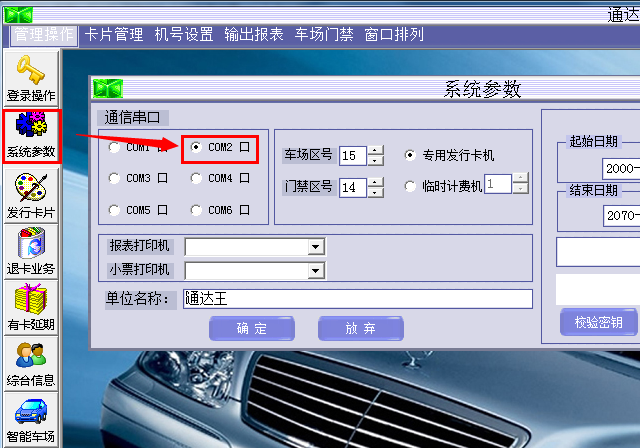

6.3.选择已经创建好的COM2

选择已经创建好的虚拟串口COM2,然后点击确定

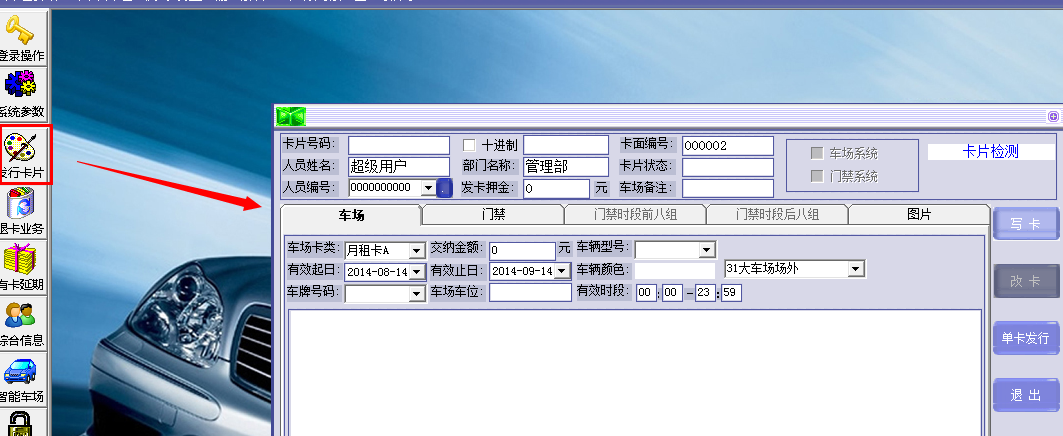

点击发行卡片,系统将开始运行

6.4.刷卡读取数据

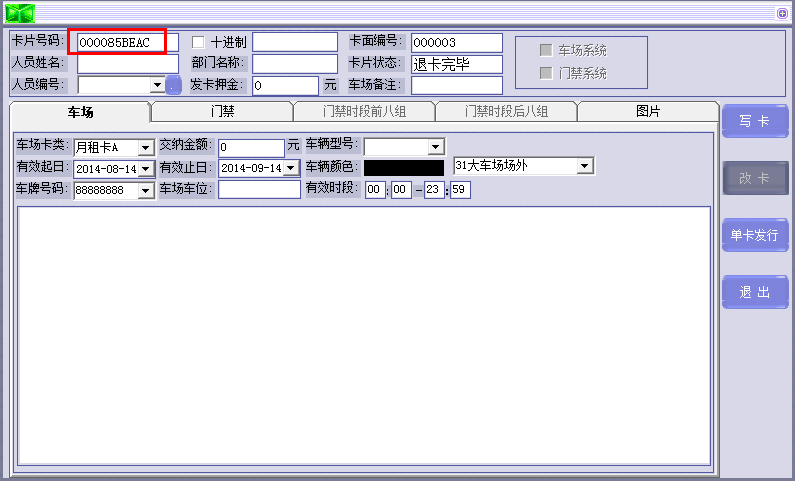

刷卡片,一卡通软件会识别卡片的号码。如下

这样的话,说明已经成功地将串口服务器TCP232-300与一卡通管理系统连接并使用。

注意:

选中虚拟串口,然后点击监控按钮,可以看到PC与设备的数据交互的报文,便于分析与调试
