USR-TCP232-T24系列模块连接永宏(FATEK)PLC通信实例

2015-04-10

分享到:
{}

一:PLC串口直接连接电脑串口通信。

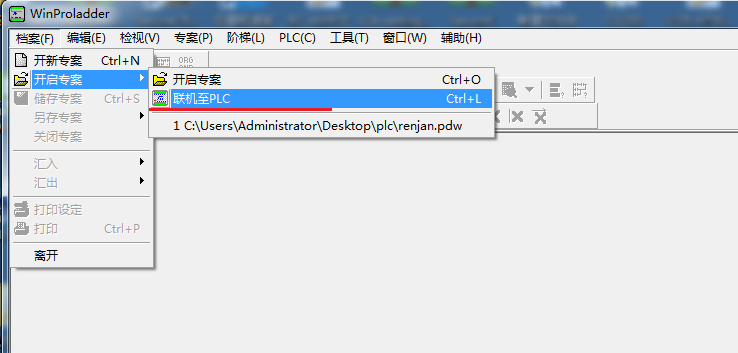

1:打开PLC软件,连接PLC

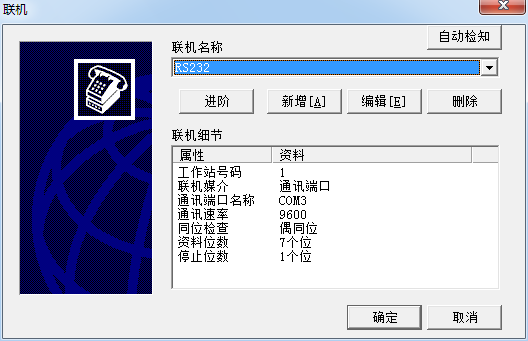

2:选择232通信方式。

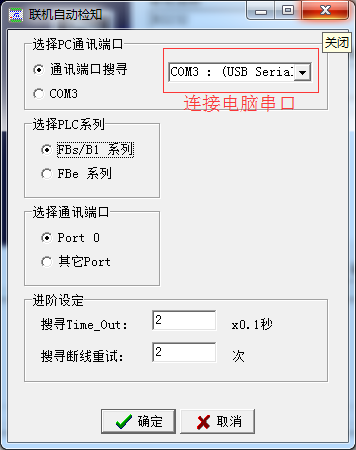

3:连接电脑的串口号com3:

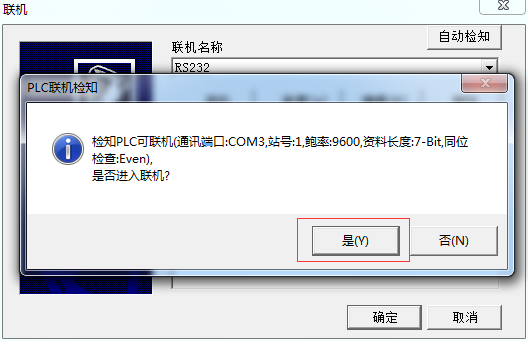

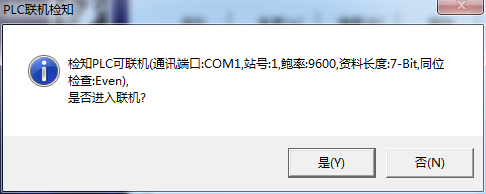

4:通信成功:

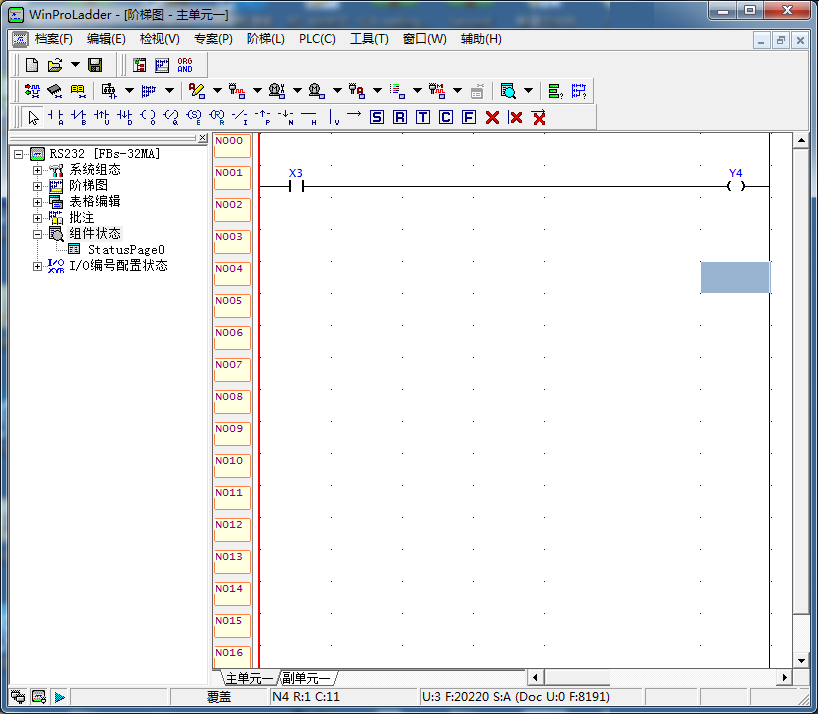

5:通信成功:可以读取到PLC上的程序。

二:使用串口服务器与PLC通信。

1:使用串口服务器连接PLC串口,然后网线直连电脑网口,设置串口服务器的参数。

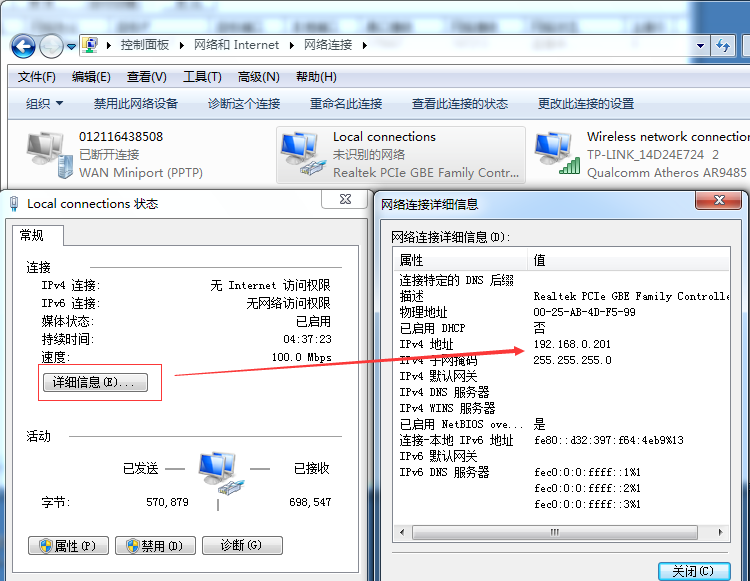

2:设置电脑的IP地址为:192.168.0.201

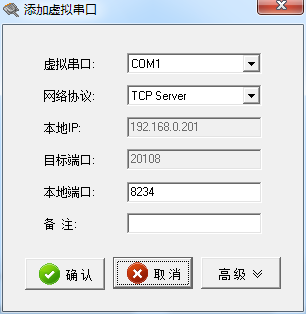

3:在虚拟串口软件上添加虚拟串口com1.

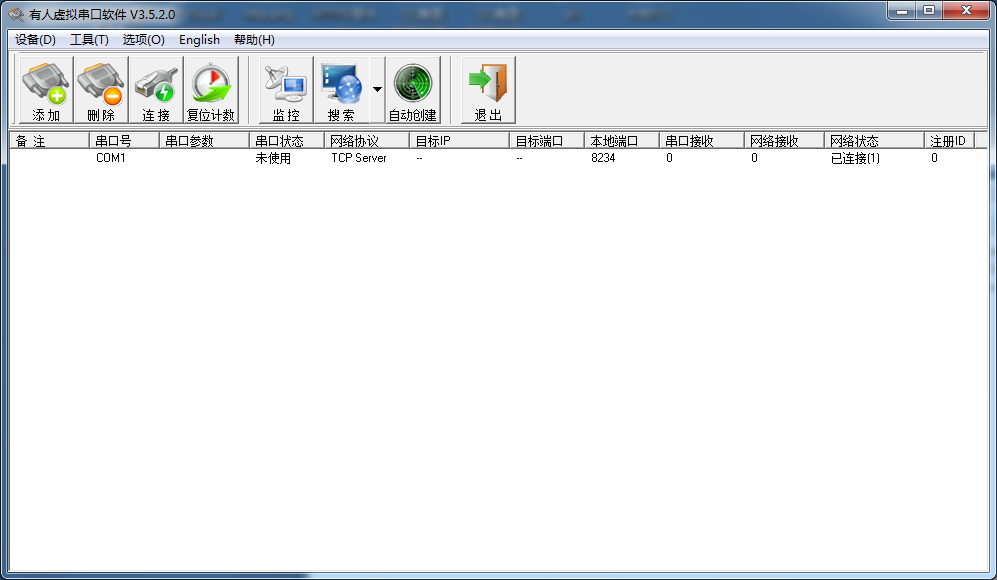

网络状态显示已连接。

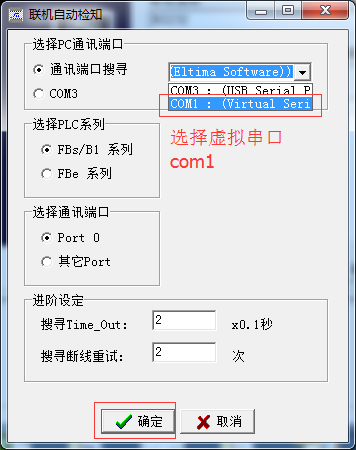

4.在PLC通信软件上。选择通信com口为虚拟串口com1.

5:通信成功。

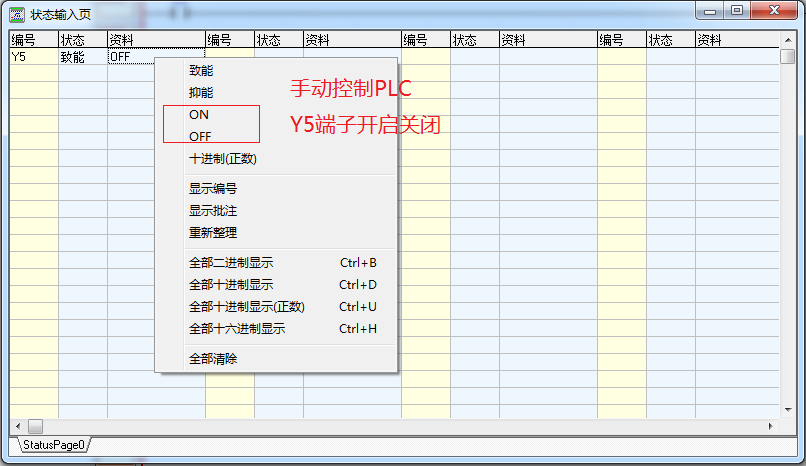

6:使用软件控制PLC的管脚输入开关状态。

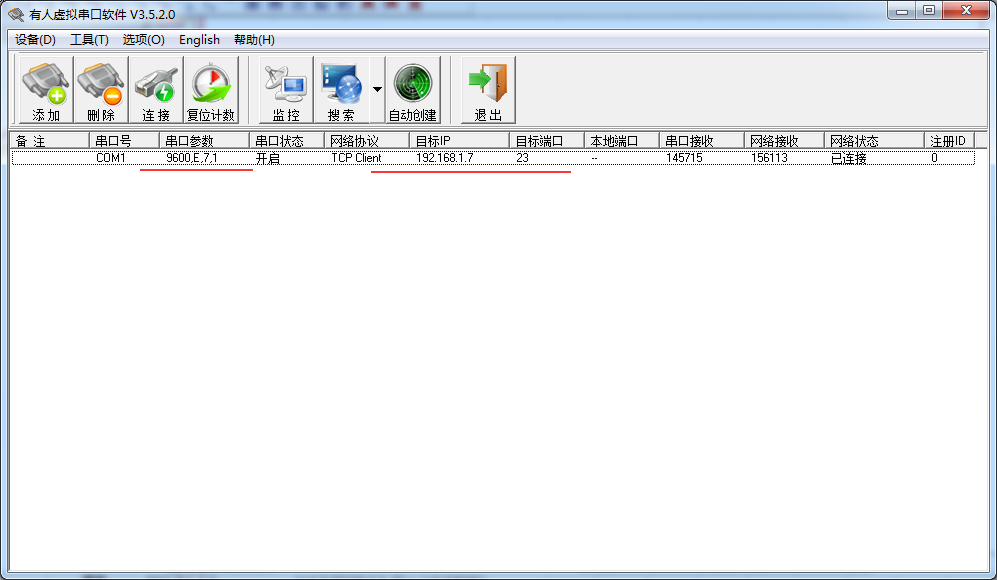

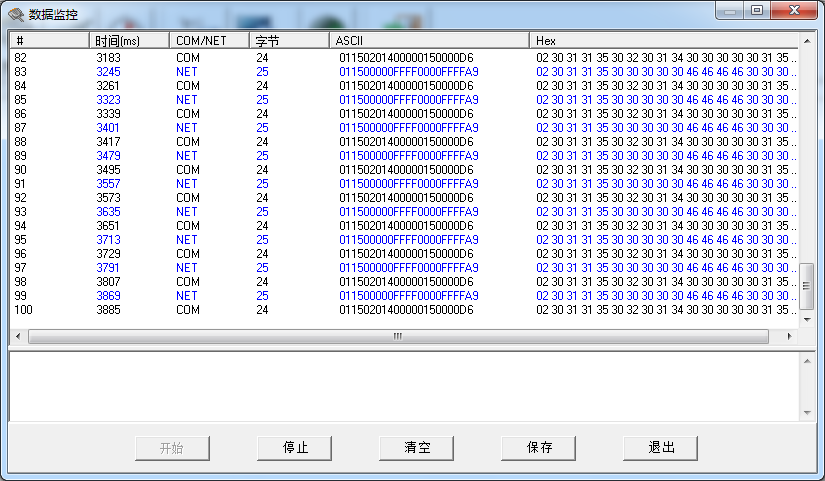

7:虚拟串口软件状态和监听数据通信。
