串口服务器连接西门子S7-200系列PLC下载程序示例

1:硬件需求:串口服务器:USR-TCP232-300
     需要串口设备:S7-200系列PLC ,串口转PPI编程线。

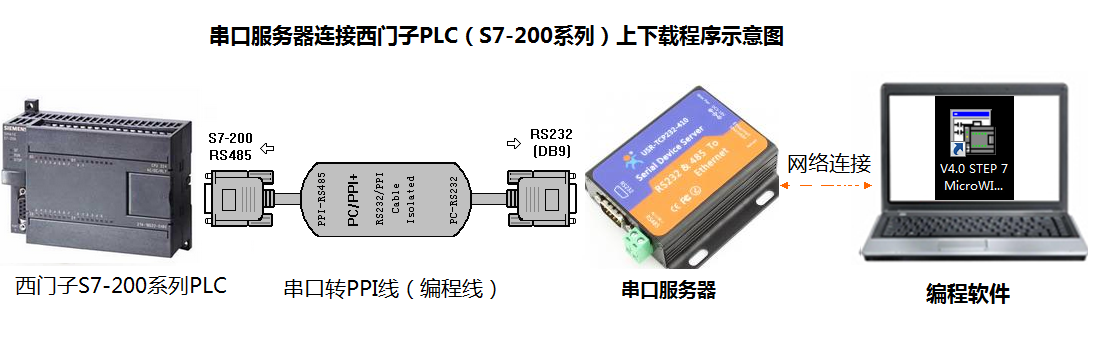

硬件连接:S7-200 PLC连接PPI编程线缆,PPI编程线缆的RS232端连接串口服务器的RS232口,串口服务器网口连接电脑网口或者路由器网口。

软件需求:PLC编程软件:V4.0 STEP 7 MicroWIN ,虚拟串口软件VCOM。

实现功能:想实现通过网络,局域网或者外网给PLC下载程序。PLC连接串口服务器,串口服务器直接与电脑端虚拟串口软件建立网络连接,PLC编程软件与虚拟串口连接,编程软件通过虚拟串口+串口服务器的形式下载和上载或者监控PLC的程序。

优势:可以通过网络对多个PLC进行集中管理和控制,可以局域网或者远程管理PLC程序,可以省掉一个比较贵的S7-200的扩展网卡模块

应用范围:主要用于网络控制,集中控制管理,工控行业。可应用与之前是采用RS232串口通信,现在改用串口服务器实现网络通信。

1:串口服务器设置和虚拟串口软件设置将串口服务器网口直连电脑网口或者连接路由器网口。

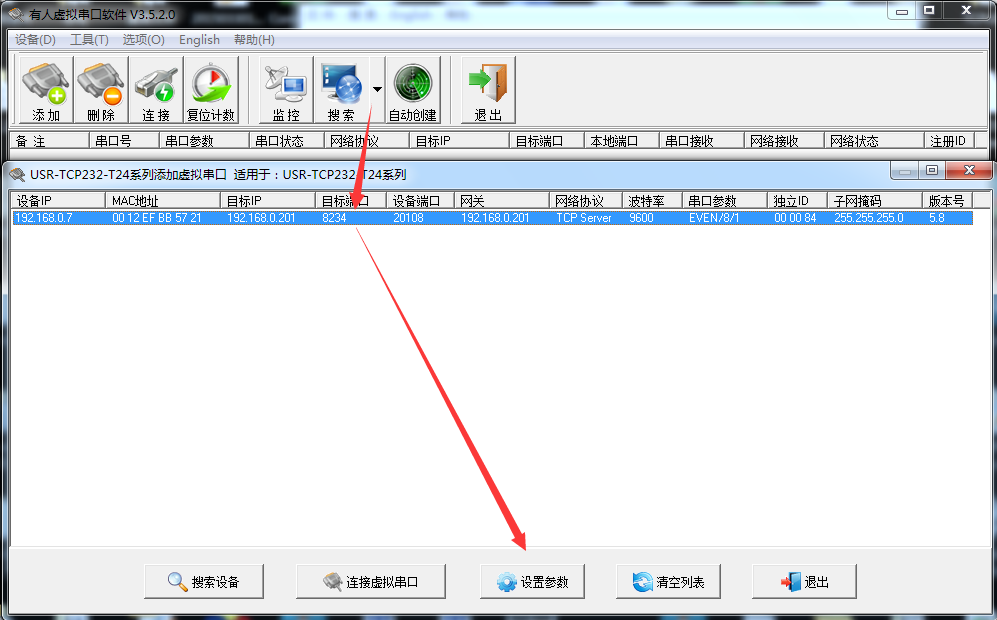

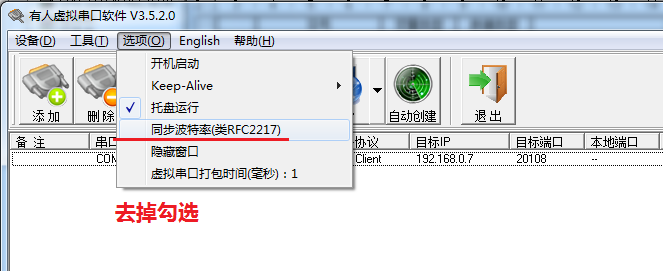

使用虚拟串口软件搜索串口服务器,选择USR-TCP232-T24。

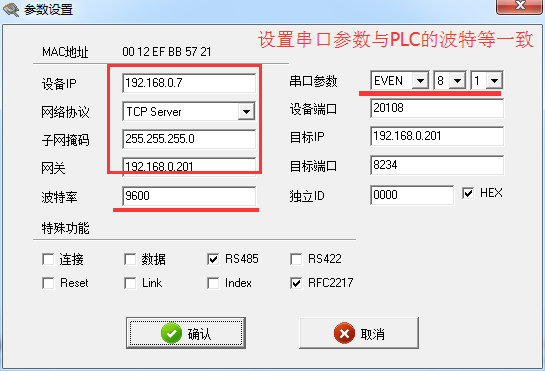

2:设置串口服务器的IP地址与局域网网段一致,设置串口服务器的波特率为9600,校验数据位停止位:EVEN 8 1。这个参数要和PLC的参数一致。然后点击确认。

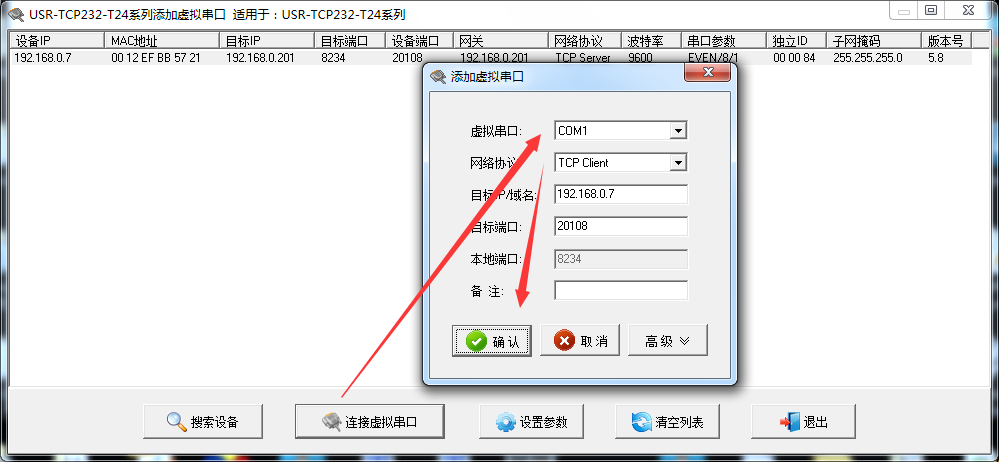

3:然后建立虚拟串口com1,

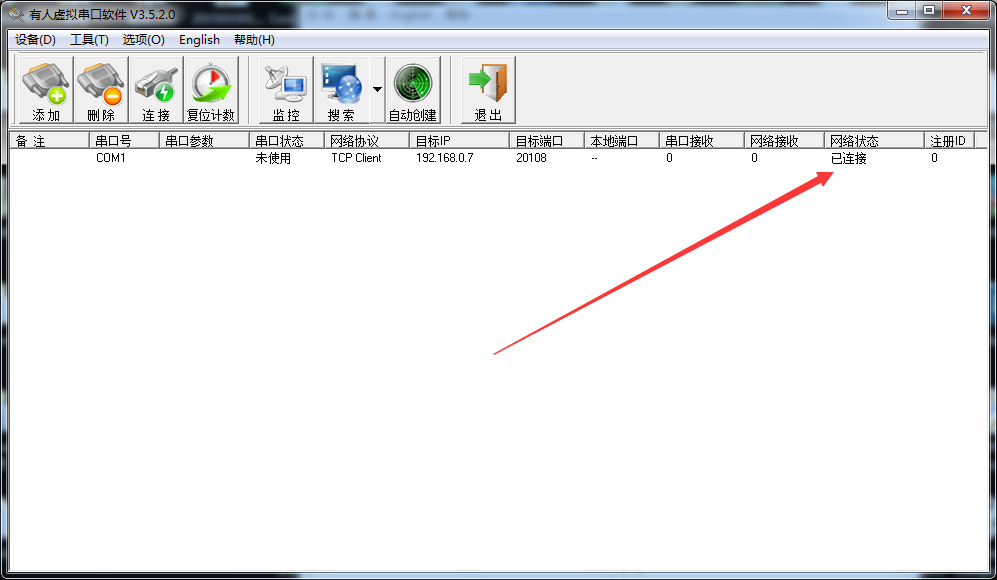

4:com1网络状态为已连接,说明网络通信OK。

5:打开S7-200的编程软件 setp 7软件。

6:设置通信COM口和检查是否可以通信成功。

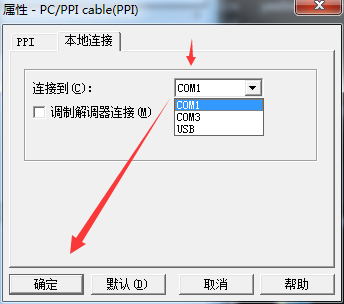

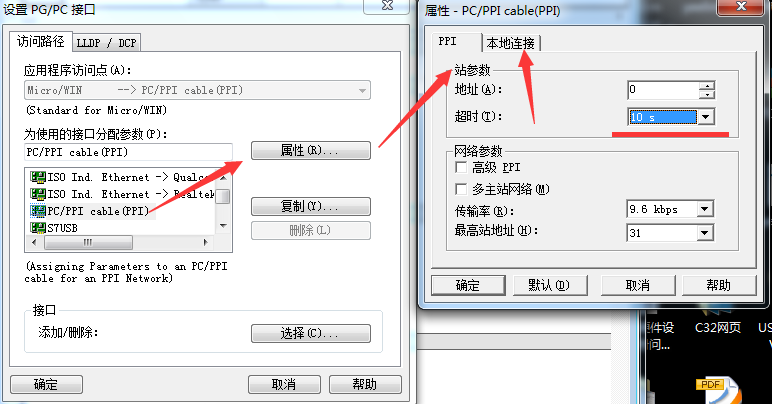

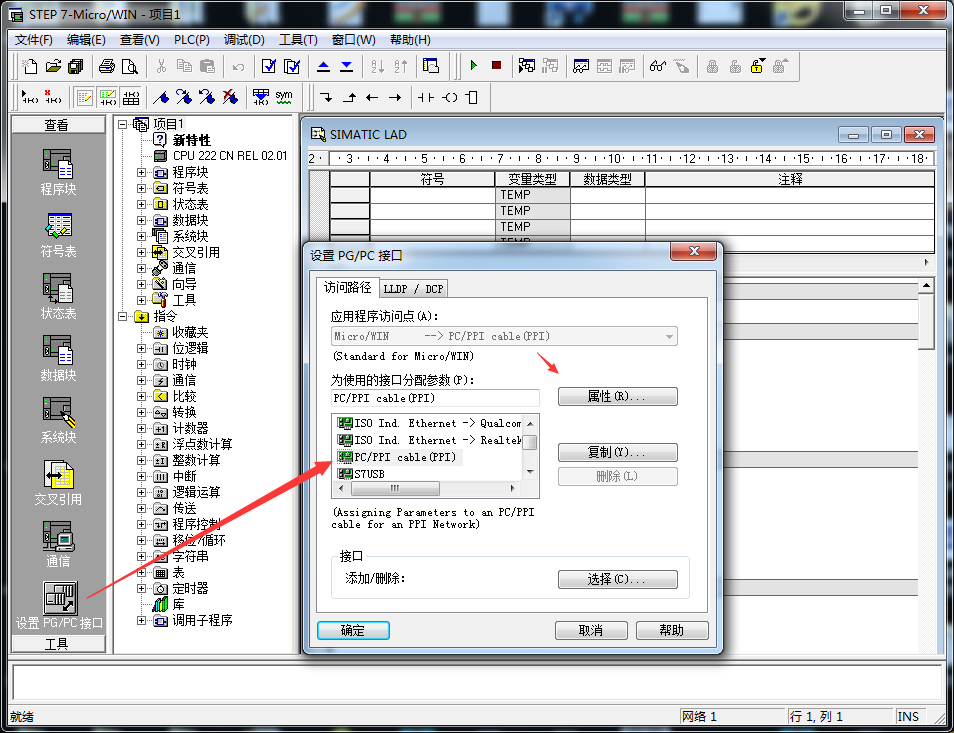

点击设置PG/PC接口,选择PC/PPI,点击属性,将超时时间设置大点,设置10S或者100S.然后点击本地连接选择刚才虚拟的串口com1.

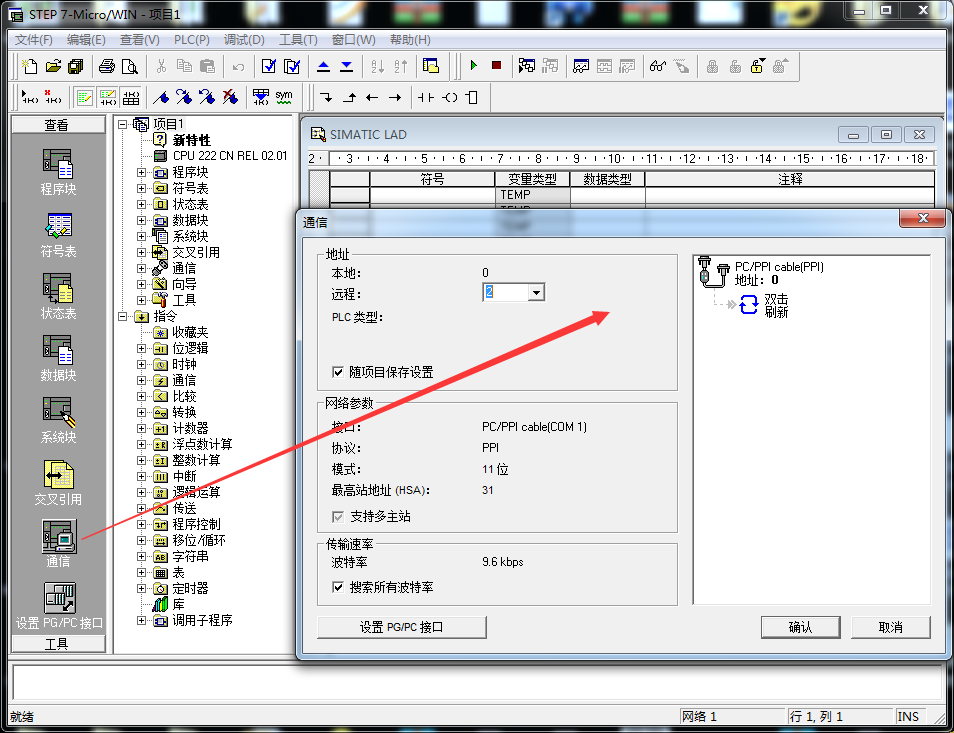

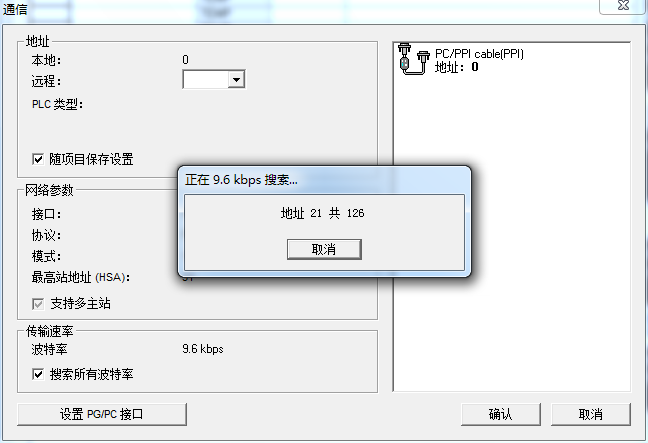

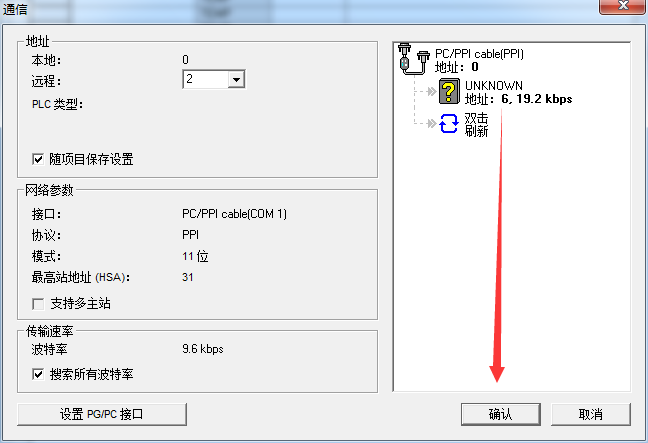

7:点击通信,然后双击刷新,搜索到设备,然后点确定。

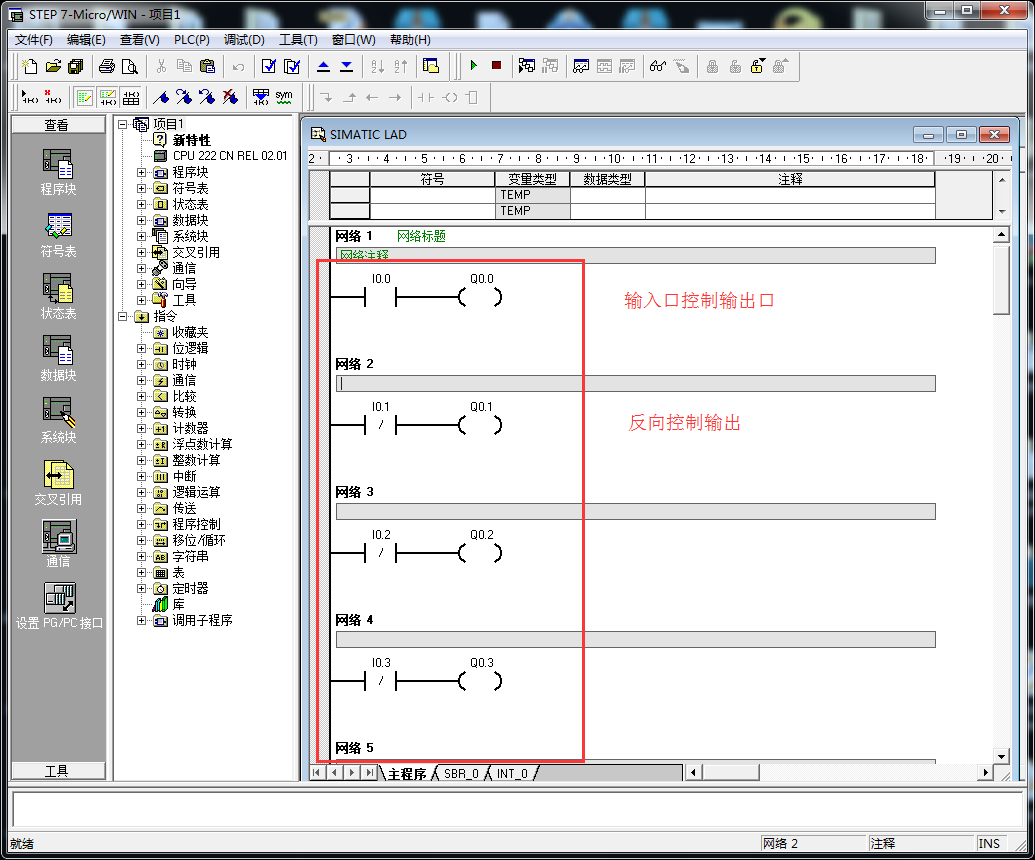

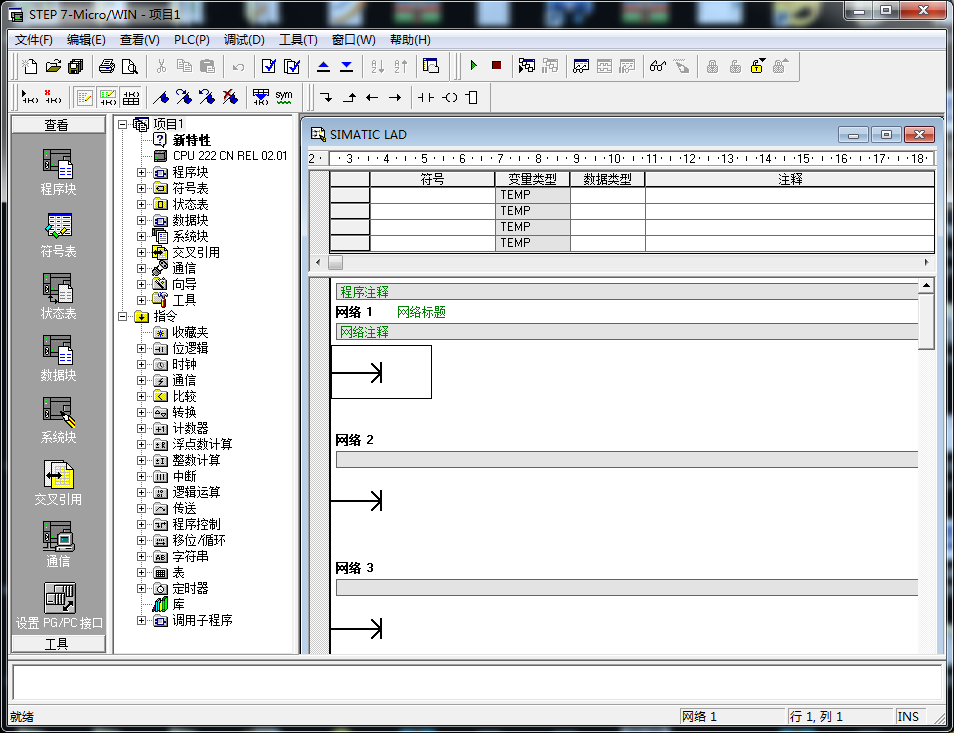

8:新建一个程序,写入程序,例子是一个:输入控制输出的一个程序。

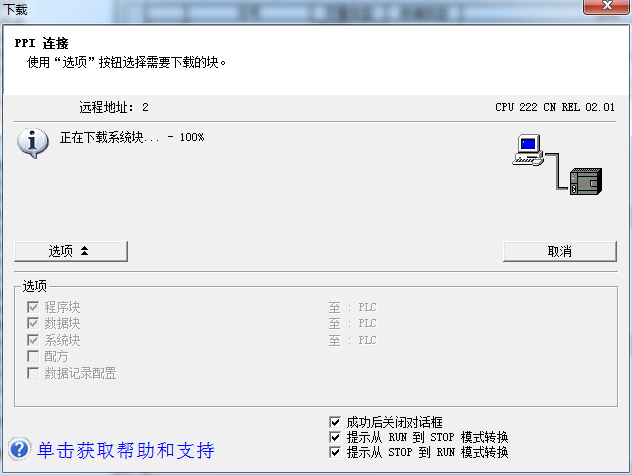

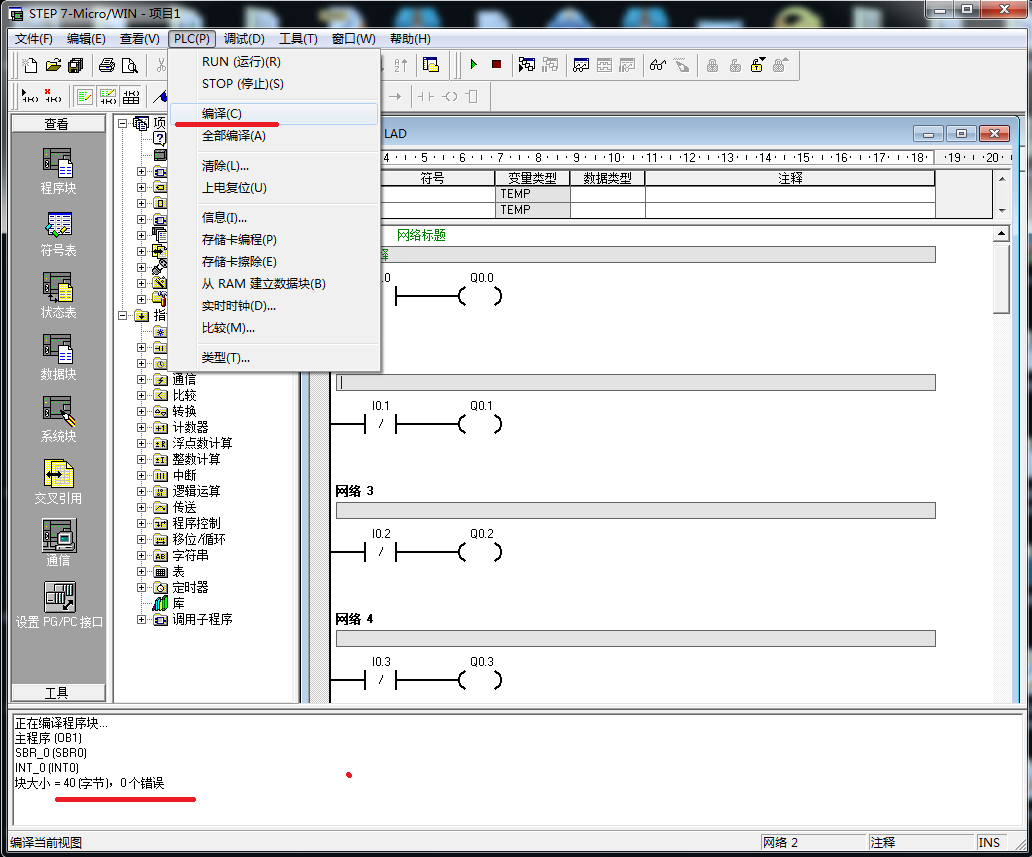

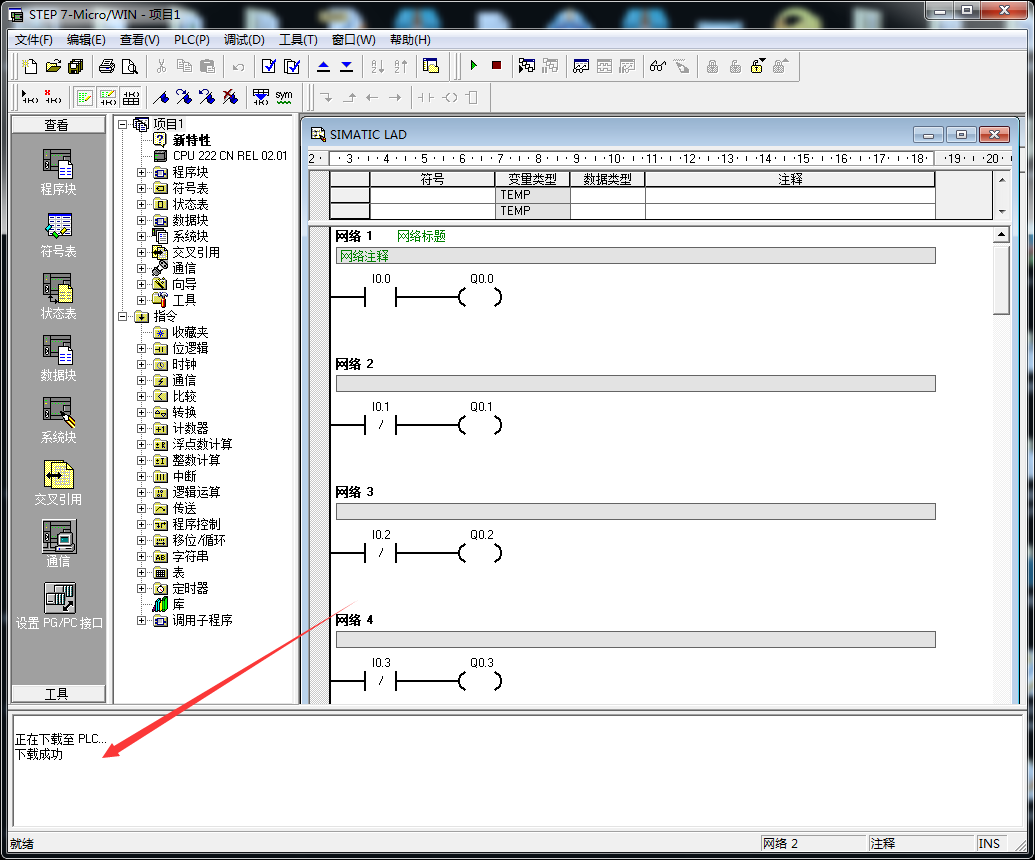

9:编译程序,然后下载程序。

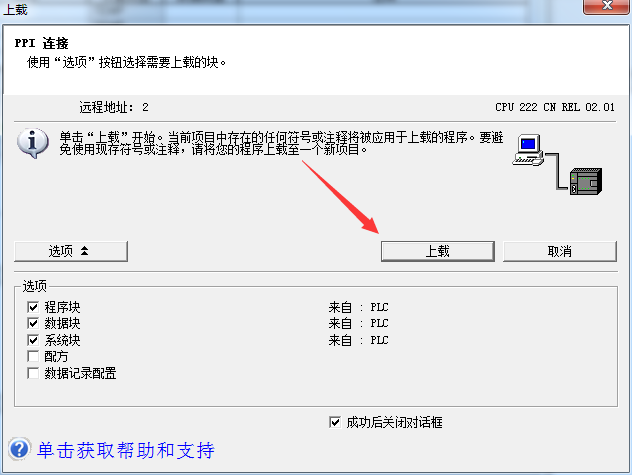

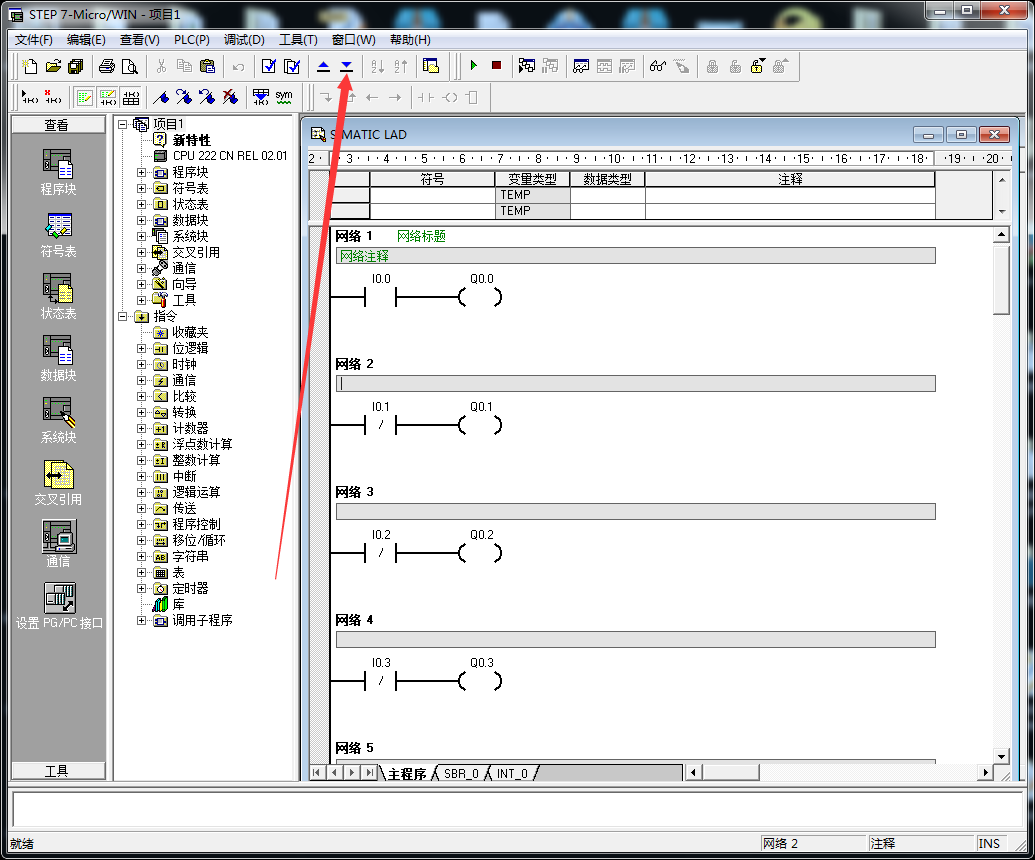

10.上载程序
