工控网口PLC通过4G路由器VPN联网方案

更新时间:2017-01-20

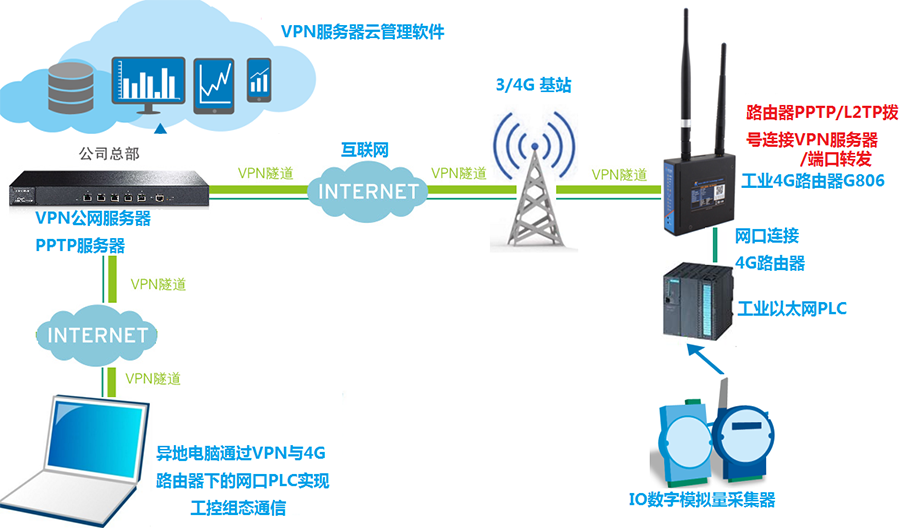

工控网口PLC通过4G路由器VPN联网方案

  1:实现功能:以太网口通信的工业PLC,通信方式为TCP/IP协议。一般通信协议为TCP或者UDP的方式进行通信,可以直接与工控软件进行通信。PLC的网口连接4G路由器,路由器连接VPN网络,实现异地远程查看和控制PLC的数据。实现远程管理和应用。

  2:适用范围:智慧工厂-工业自动化控制,供热热力自动化控制。城市管廊工程。

  3:适用设备:网口modbus协议数字模拟量采集RTU,西门子S7-200/300系列网口PLC。罗克韦尔网口PLC和变频器。

  4:具体使用方式和案例:

  5:使用我司工业无线4G路由器G806



工控网口PLC通过4G路由器VPN联网方案G806

  6:网口PLC采用西门子S7-200

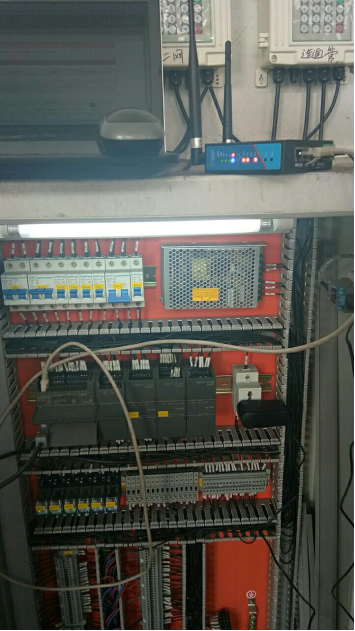

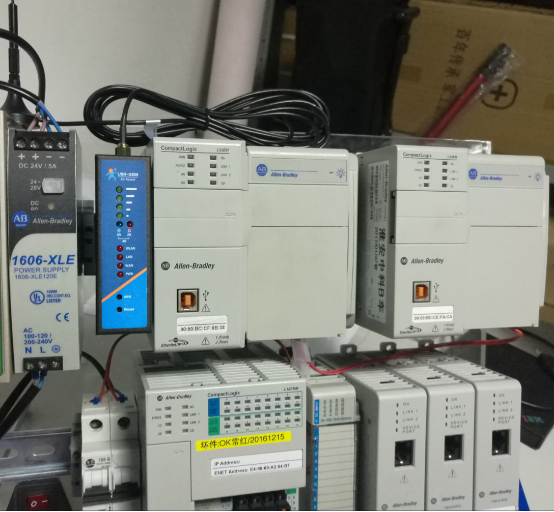

  7:现场应用实例图:PLC的网口连接4G路由器。

  工控网口PLC通过4G路由器VPN联网方案

工控网口PLC通过4G路由器VPN联网方案

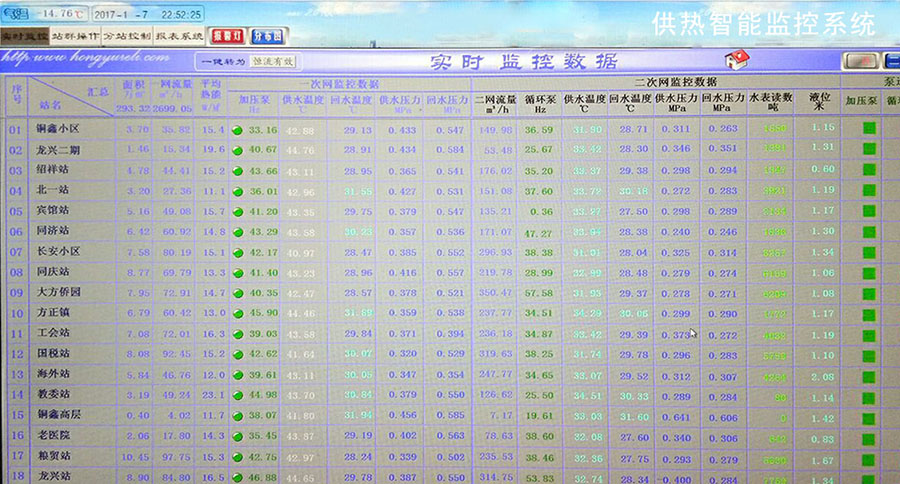

  8:现场软件统计。



工控网口PLC通过4G路由器VPN联网方案

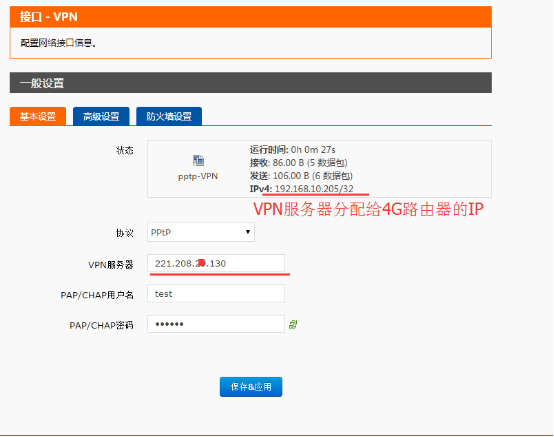

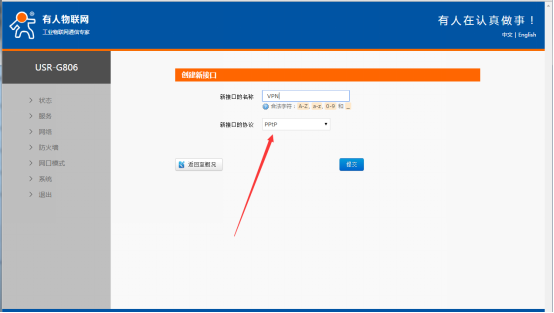

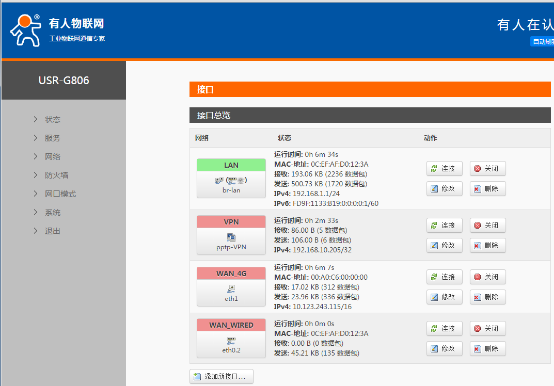

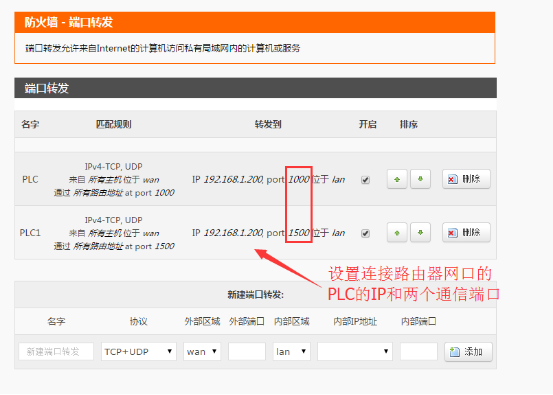

  9:G806路由器设置

工控网口PLC通过4G路由器VPN联网方案

  工控网口PLC通过4G路由器VPN联网方案

工控网口PLC通过4G路由器VPN联网方案

工控网口PLC通过4G路由器VPN联网方案

  10:服务器软件主动访问VPN客户端的G806路由器的VPN地址和端口映射的外部端口即可实现远程通信。
