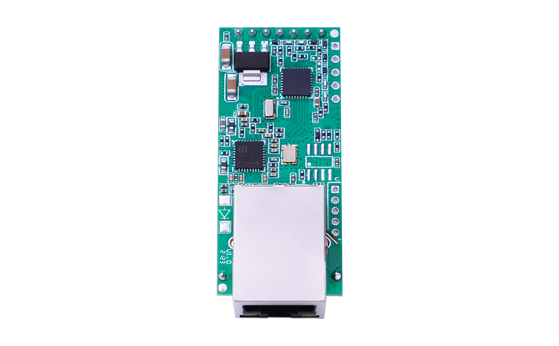

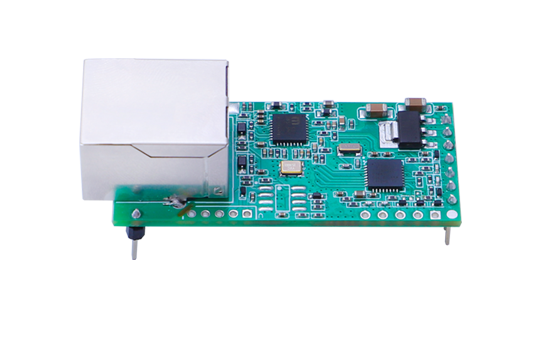

串口转以太网模块 M0系列

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    串口转以太网模块 M0系列
  • 产品型号:USR-TCP232-T2
  • 产品名称:
    串口转以太网模块 串口服务器模块 以太网转UART TCPIP转串口 RJ45转TTL
  • 发布时间:2016-05-16
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载

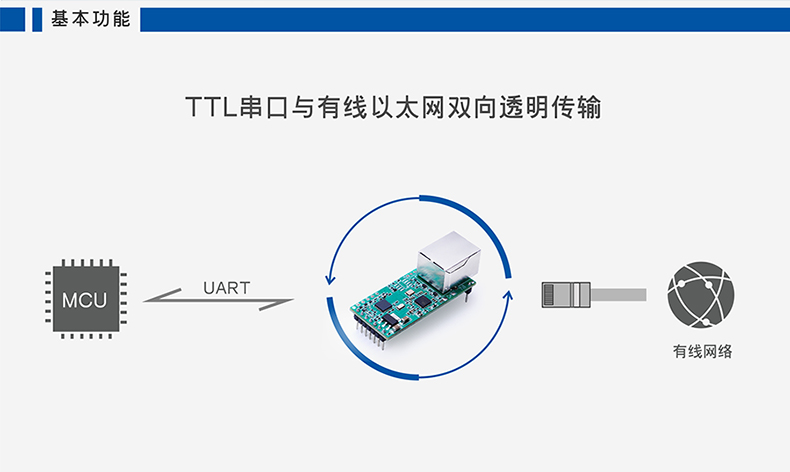

高性价比串口联网模块 T2荣耀升级高性价比串口联网模块 T2基本功能高性价比串口联网模块 T2功能架构T2工作模式


TCP Server模式


串口转以太网模块监听设定的端口并等待TCP客户端连接。

串口设备发送的数据将通过串口转以太网模块透明传输给所有链接成功的客户端。

T2的TCP Sever工作模式


TCP Client模式


串口转以太网模块向设定的IP地址发起TCP链接,

若链接失败,串口转以太网模块将不断尝试重连直到成功。

若链接成功,服务端就可以与串口设备双向透明传输数据。



T2的TCP Sever工作模式第二种情况


UDP模式


串口转以太网模块将串口设备的数据UCP发送给指定的IP网络设备。

串口转以太网模块同时监听端口,将所有接收的数据转发给串口设备。

T2的UDP模式


HTTPD Client模式


支持串口数据HTTP(GET/POST)方式提交至指定服务器。

T2的HTTPD Client模式

同步波特率


通过网络指令动态改变串口转以太网模块的波特率、数据位、校验位、停止位。

T2的同步波特率

注册包机制


以太网模块作为TCP Client和UCP Client时,建立链接后自动发送预定的注册包做标识。

注册包数据可以是MAC地址,也可以是自定义注册数据。

T2的注册包机制

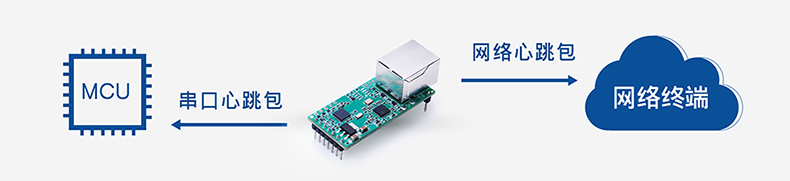

串口网络心跳包


网络心跳包:模块通过定时发送心跳包通知服务器处于活跃状态,并保持与服务器的正常网络链接。

串口心跳包:模块通知串口设备处于活跃状态,也可用于主动抓取传感器的数据。

T2的串口网络心跳包

强大的虚拟串口

T2强大的内置网页

虚拟串口

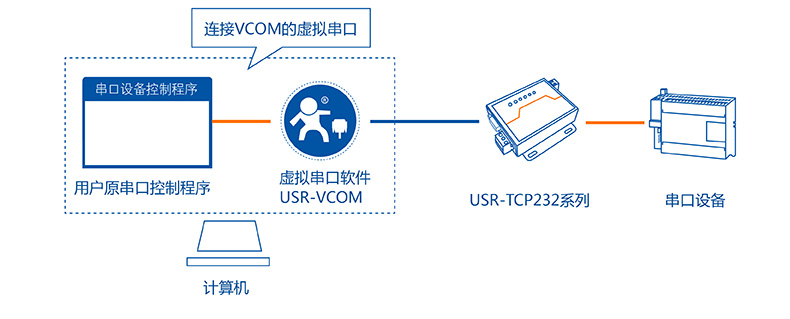

利用虚拟串口软件(USR-VCOM)实现原串口程序远程控制设备

T2的虚拟串口

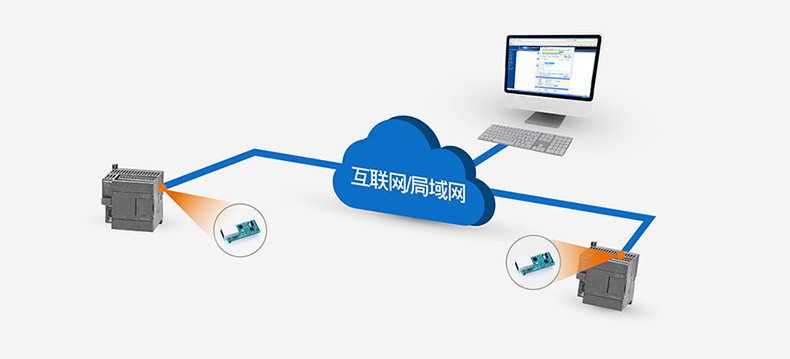

有人透传云


远程管理:使用有人以太网模块可以通过网络远程管理串口设备

T2的有人透传云T2的基本应用


延长串口通讯距离:将近距离的串口传输转成网络传输

T2的基本应用图T2的场景应用T2的场景应用图T2的应用领域T2的应用领域图

系统信息

  • 处理器
  • ARM

以太网

  • 端口数
  • 1
  • 接口标准
  • 3.3V-TTL
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 1.5KV电磁隔离
  • 网络协议
  • IP,TCP,UDP,ARP,ICMP,DHCP,DNS,HTTPD Client

  • 缓存
  • 发送:6K字节,接收:4K字节

串口

  • 端口数
  • 1
  • 接口标准
  • TTL串口:2.54插针 3.3V
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • 600~460.8K
  • 流控
  • 缓存
  • 接收:800字节
  • 保护
  • RS-485上下拉电阻
  • 预留485收发控制脚

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 上位机设置软件,串口指令,内置网页,AT指令

基本参数

  • 尺寸
  • 50.5 x 22.6x 15(mm)
  • 工作温度
  • -25 ~ 75°C
  • 保存环境
  • -40 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • 双供电接口,任选其一
    VCC:DC典型值3.3V,最小3.0,最大3.6 V。
    VDD:DC 典型值 5V,最小4.75V,最大7.0V。
  • 工作电流
  • 150mA(aver)/160mA(max)@3.3V
    150mA(aver)/160mA(max)@5V
  • 功耗
  • <1W

更多

  • 安规认证
  • FCC和CE
  • 保修期
  • 2年
  • 配件

在线购买

大客户通道

官网下单
