以太网模块 连接串口服务器通信实例
2020-03-06


低成本系列连接串口服务器通信实例

一、资料下载

串口网络调试助手:https://www.usr.cn/Download/27.html

M0设置软件:https://www.usr.cn/Download/257.html

二、准备工作

1、串口服务器USR-TCP232-302  数量1个
2、电源适配器 5V 数量1个
3、网线 数量1根
4、RS232串口线 数量1条
5、电脑 数量1台

三、数据流向

串口——302——PC

四、调试步骤

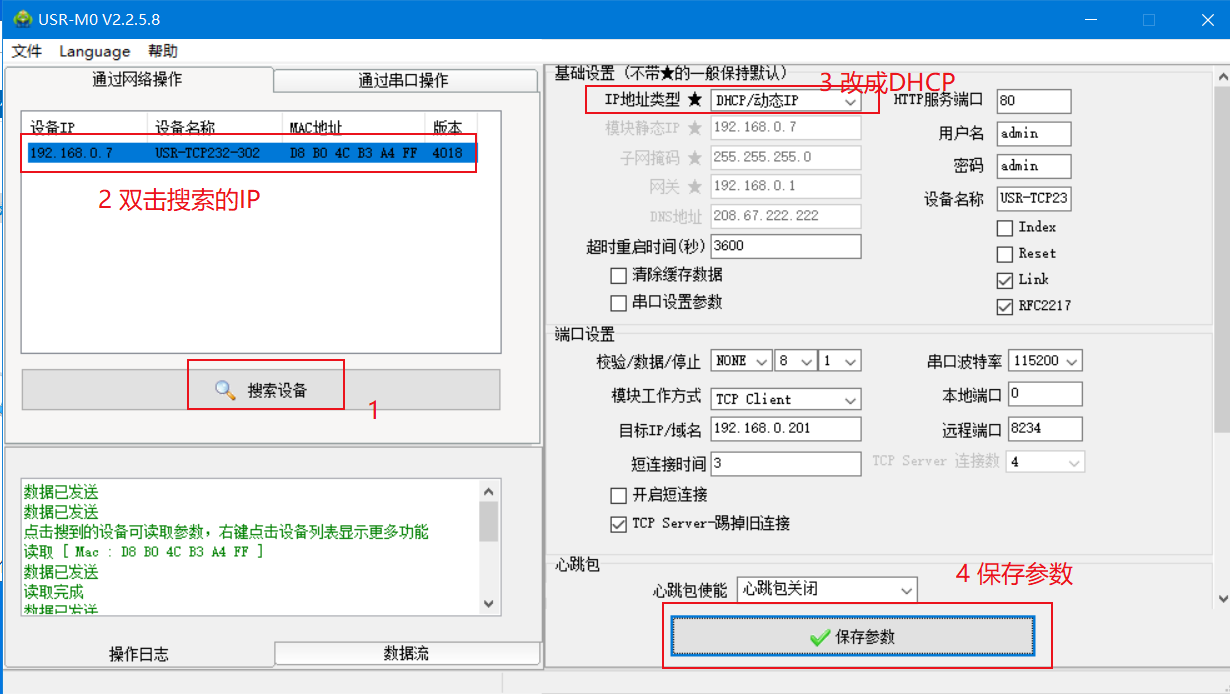

1、M0模块网线直连电脑,打开参数设置软件,点击“搜索设备”,点击搜索到的设备名称,将IP类型改为“DHCP”,点击“保存参数”,如图

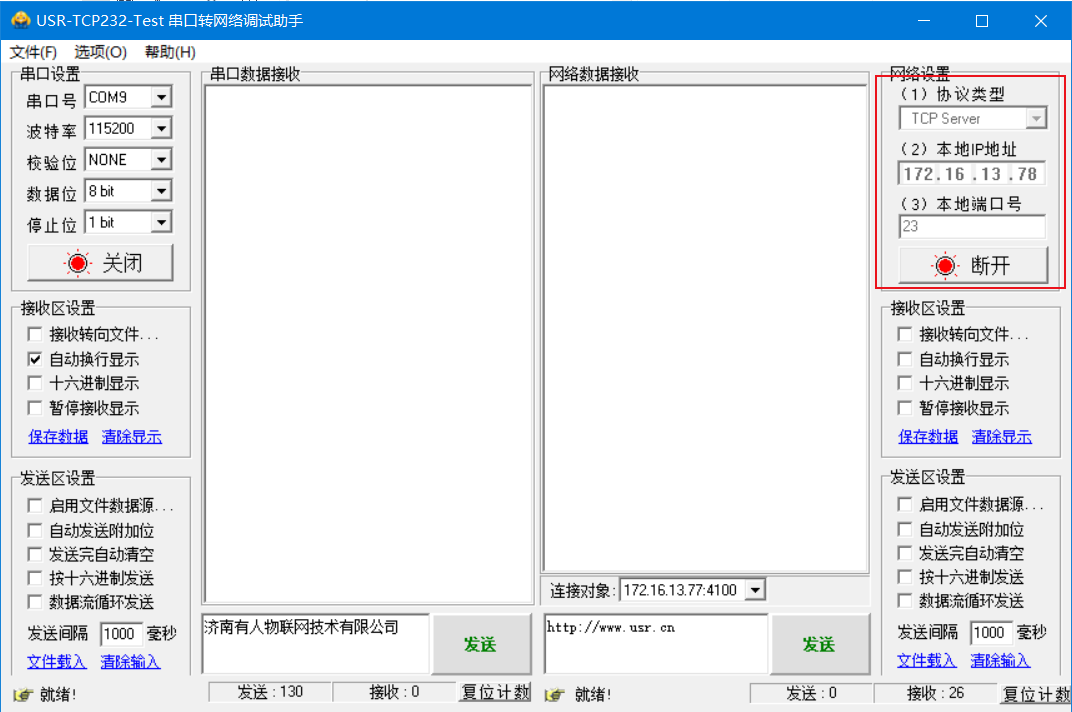

2、在服务器上开一个监听,如图

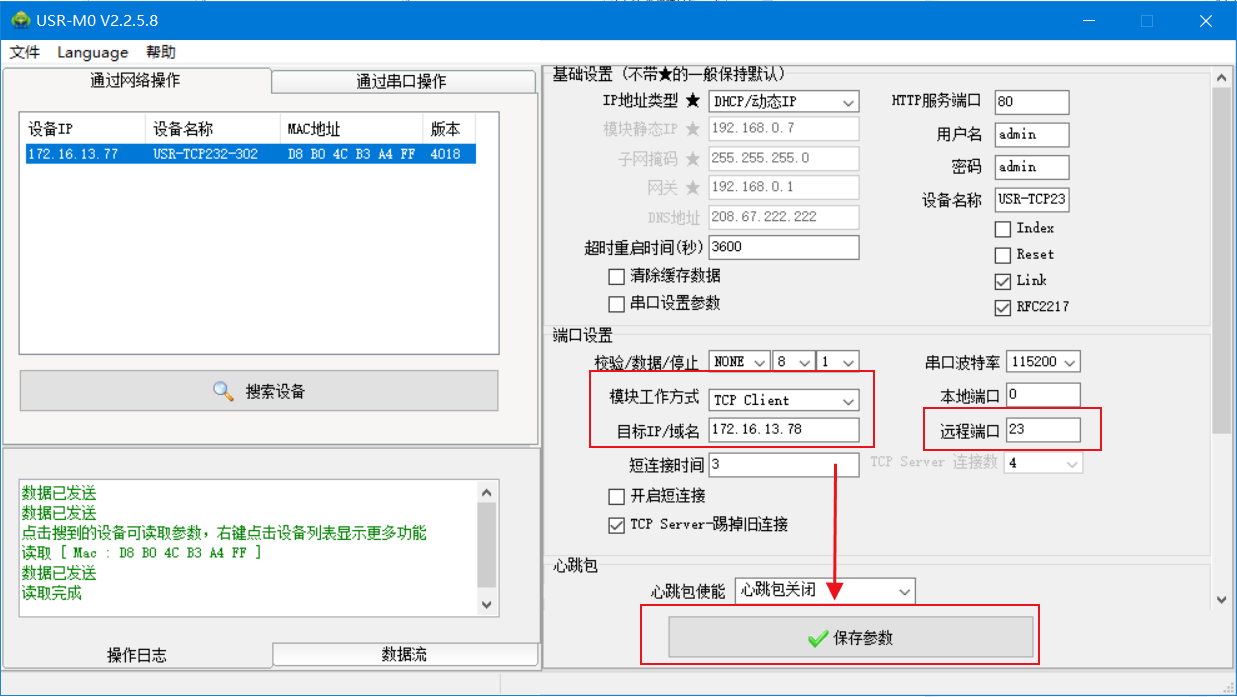

3、M0模块网线直连路由器,电脑连入该路由器,打开参数设置软件,重新搜索设备,设置模块工作方式为“TCP Client”,目标IP为服务器的IP,远程端口号为服务器上位机软件的端口号。点击“保存参数”,如图

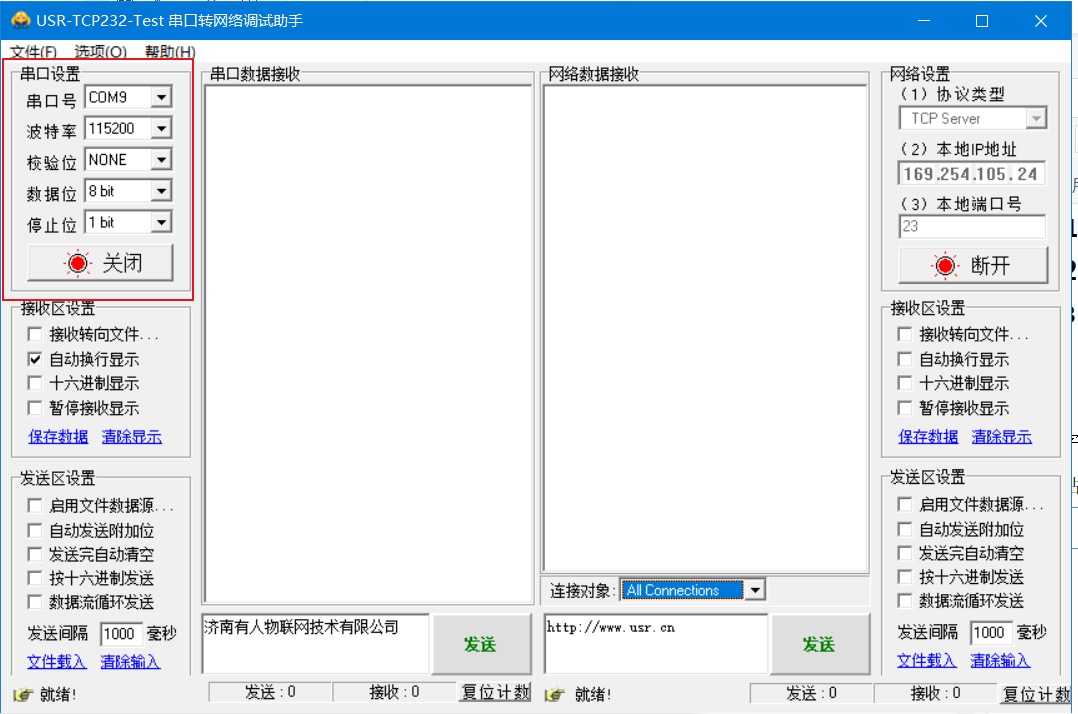

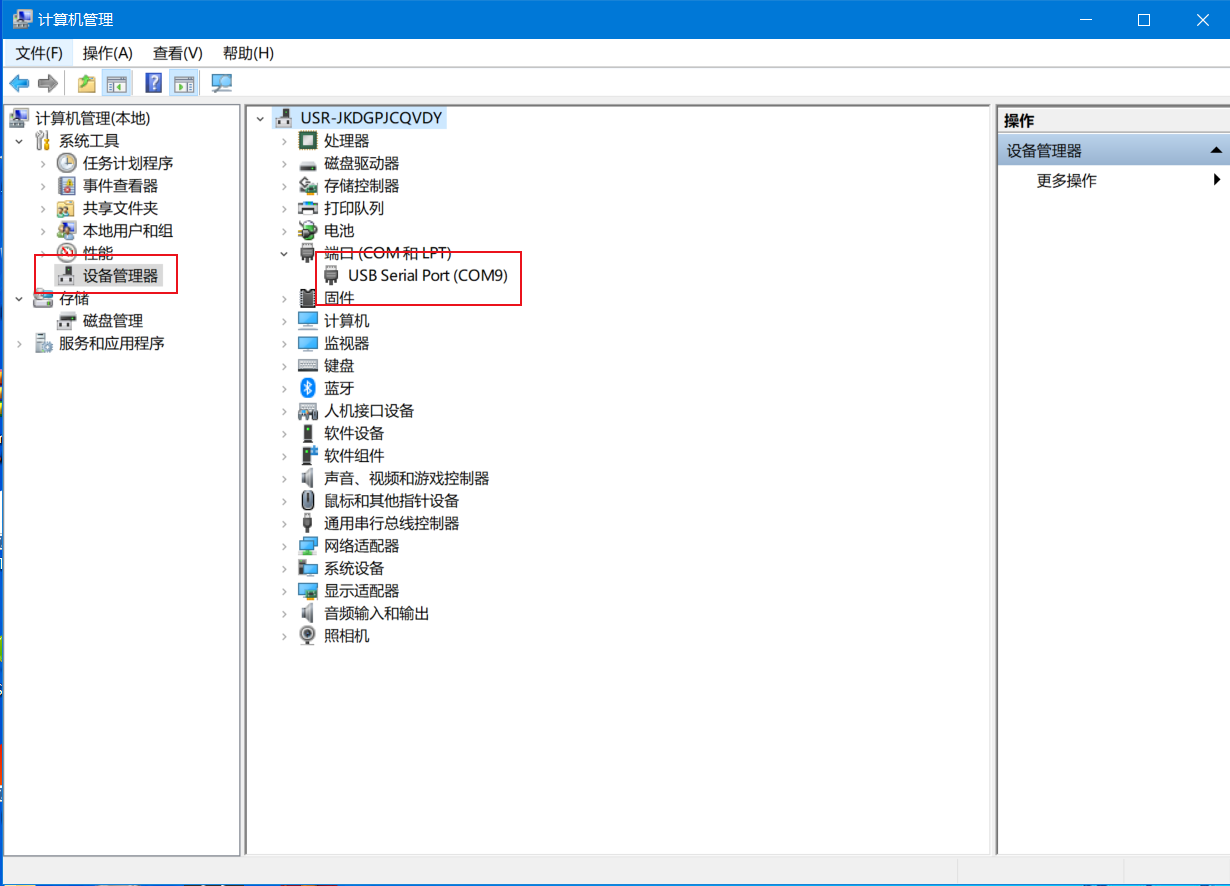

4、模块重启后,将模块串口连接电脑,打开串口调试助手选择对应的串口号(电脑—设备管理器—端口),注意串口参数要和模块的串口参数一致。

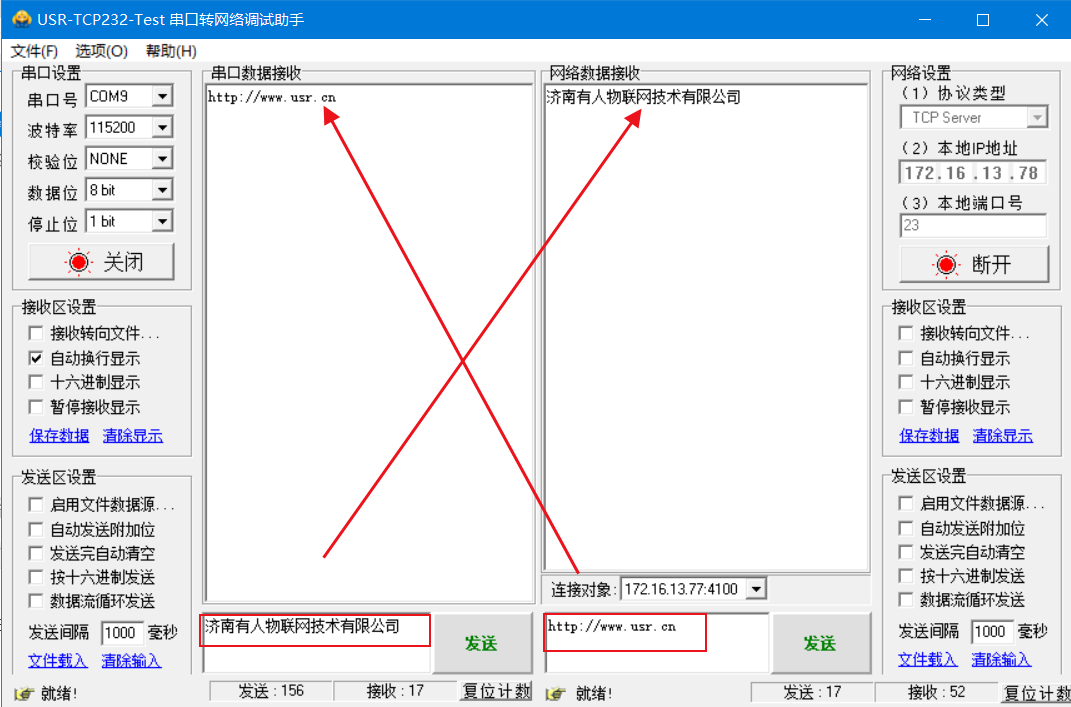

5发送数据,此时在服务器上可以接收到串口发送的数据串口也可以接收服务器发送的数据,如图
