串口线-交叉线与直通线之分
2014-12-17

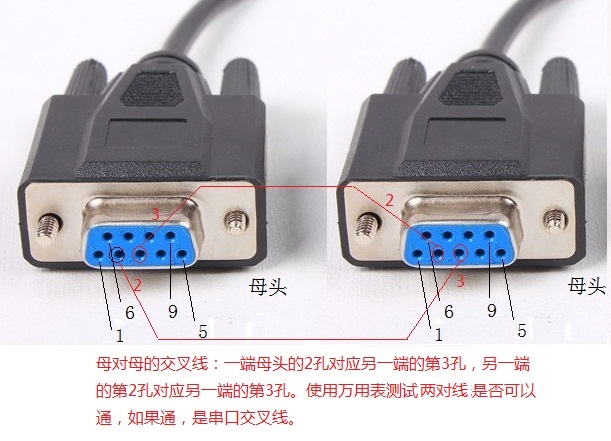

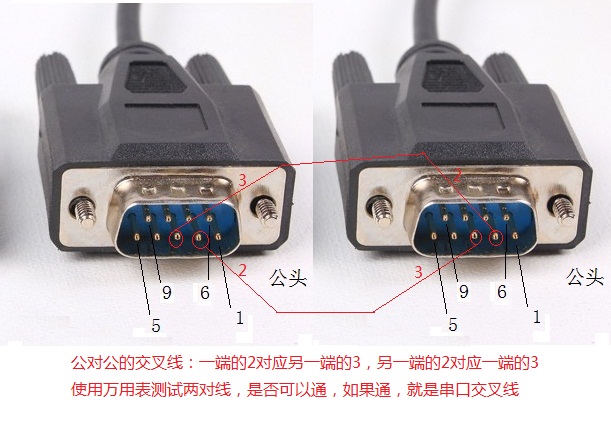

1:串口交叉线

串口线两头都一样都相同。都是公对公或者母对母串口线,这种线必须是交叉线。

一端的第二针与另一端的第三针是通路的,说明此线是交叉线。

以下是判断方法:

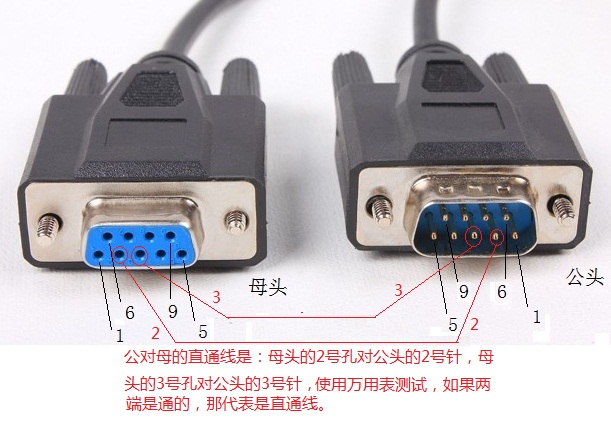

2:串口直通线

如果用户串口设备与串口服务器连接使用公对母串口线,那必须使用公对母直通线。

一端公头的2对应,另一端母头的2,一端母头的3对应另一端公头的3.

3:公母头定义:

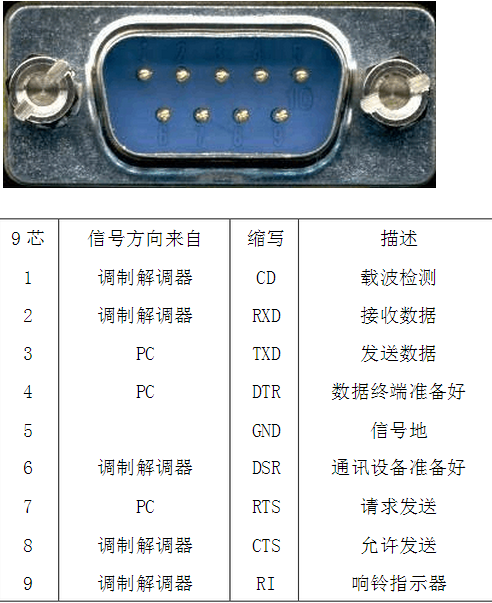

公头:

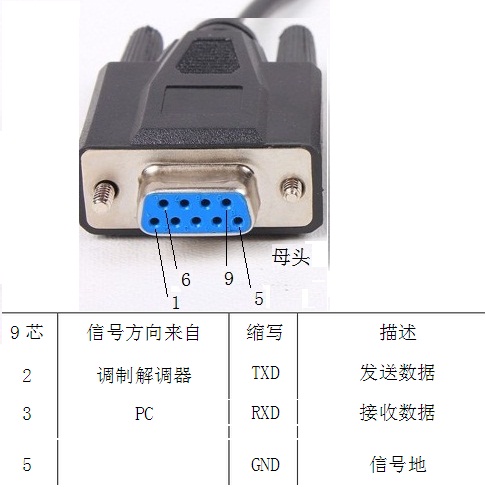

母头:

4:

使用WiFi网络串口服务器,或者DTU,我们配套的串口线都是标配的,如果我们的串口服务器的公头的,那我们配套的串口线应该是母对母的交叉线,如果客户的设备的公头,可以直接用我们配套的线,前提是客户的串口母头符合标准母头串口定义。如果客户买的我们的串口服务器是母头,那我们配套的串口线应该是公对母的直通线,如果客户的设备是公头,那使用我们的公对母的直通线应该是可以通信的。前提是客户的公头串口是标准的串口,符合公头串口引脚定义。
