与众不同的NB-IoT模块WH-NB73

产品名称:
与众不同的NB-IoT模块
发布时间:2017-11-04
售后服务:技术支持中心
  • 概述
  • 规格参数
  • 订购方式
  • 资料下载
  • 关联产品

专业的NB-IoT解决方案服务商



透传+免费云=稳恒NB

免费使用! NB-IoT模块接入透传云免费!





为什么要用透传云?

由于中国电信NB-IoT网络限制,所以使用电信网络时无法使用UDP/TCP*传输模式,只能使用CoAP模式对接电信的IoT平台;对接电信IoT平台需要申请测试账号,编写编解码插件和profile文件,并在完成测试环境后才能对接正式生产账号,使用复杂。 而透传云已完成对接电信IoT平台,只需操作更为简单的透传云,用户即刻就能实现与NB模块的数据交互。

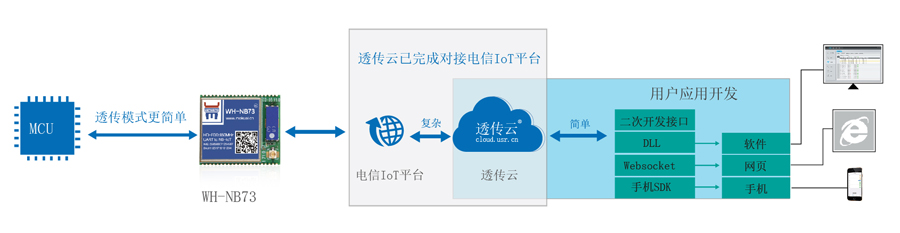

第一种传输形式,透传云已完成对接电信IoT平台,为用户省去繁琐的操作步骤,方便用户在MCU与处理器之间快速透传。

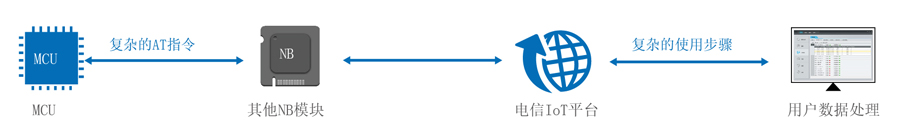

第二种传输形式,用户在使用其他NB模块、未接入透传云状态下,MCU需要进行复杂的AT指令操作,服务器仍要通过一系列复杂的操作环节才能实现数据透传,耗费时间和精力。

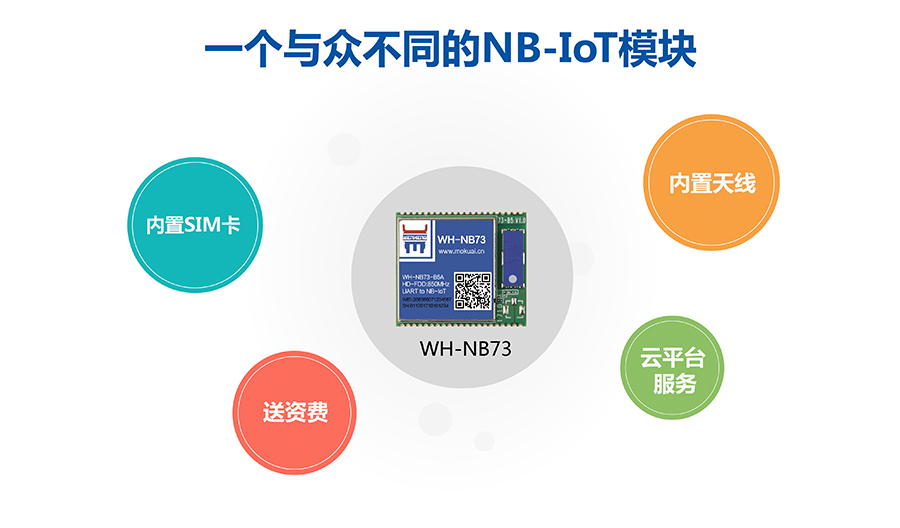

内置SIM卡、内置天线



支持板载天线,减少设计外接天线的成本和烦恼;

支持内置工业级芯片SIM卡,更小体积,降低设计复杂度,提高稳定性。





多种硬件组合可自由选择

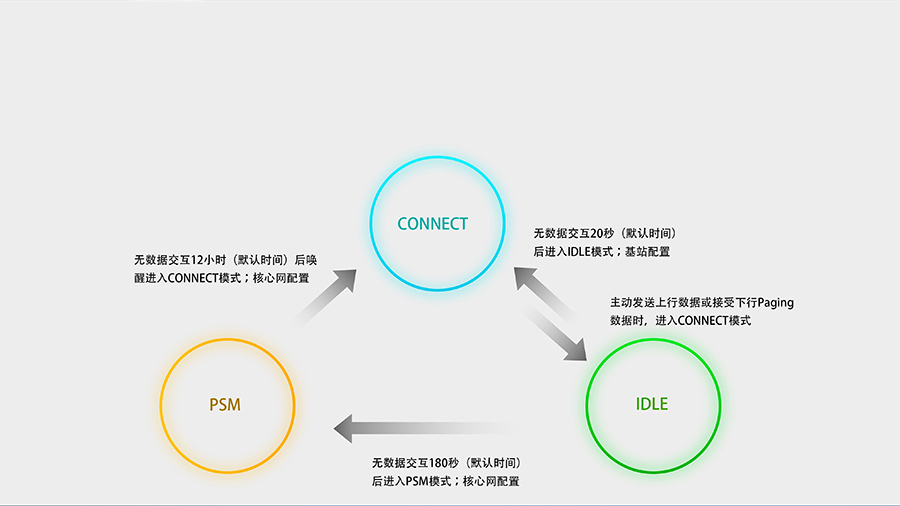

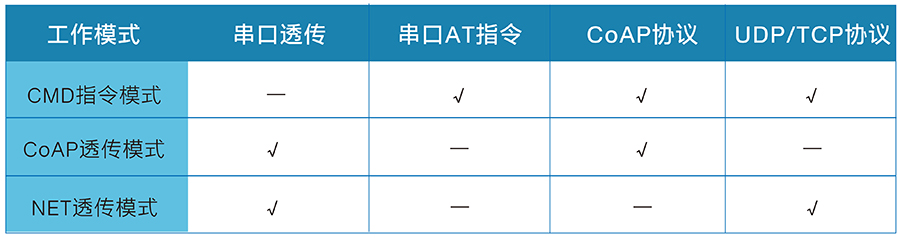

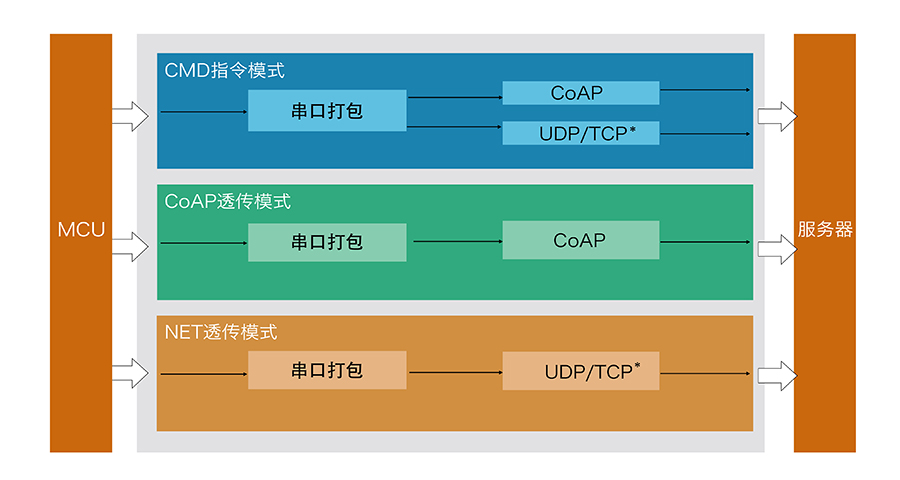

三种工作模式

模块的串口通讯

串口透传——即数据透明传输,无需操作AT指令,串口发什么,网络端接收什么。

串口AT指令——使用3GPP标准指令集,NB模块通用兼容。通过打包AT指令发送数据,轮询AT指令查询接收数据。

模块的网络通讯

CoAP协议——支持对接各类云服务:透传云、电信IoT平台、移动OneNet等。

TCP/UDP协议——此模式仅支持移动卡使用。目前电信卡仅支持对接电信IoT平台,电信平台不支持TCP/UDP。





对接透传云



只需3步立即获取模块数据。透传云已完成对接电信IoT平台,用户无需学习电信平台的操作。

一、注册登陆

访问:cloud.usr.cn,进入控制台,注册登陆。

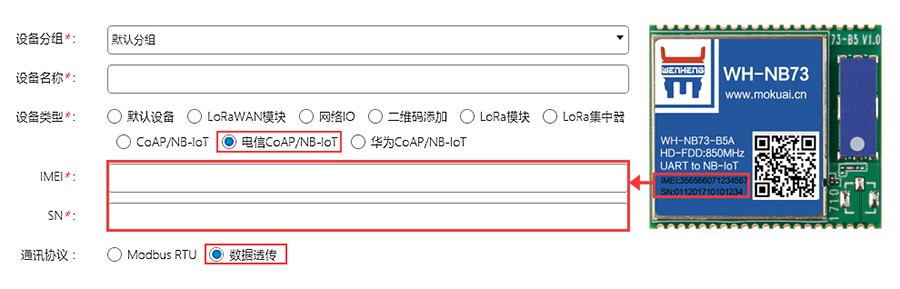

二、添加设备

选择“电信CoAP/NB-IoT”,填写IEMI和SN,选择数据透传。

三、调试获取数据

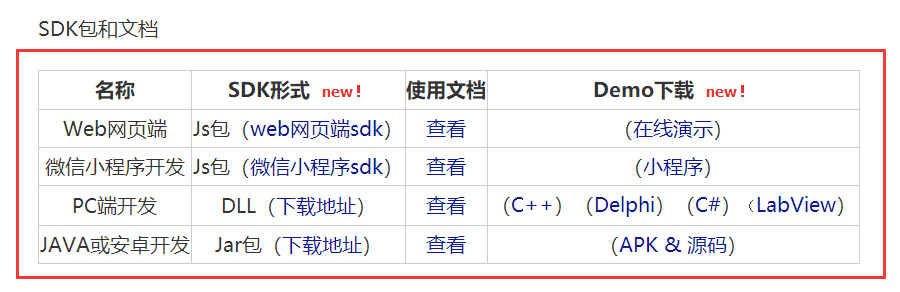

提供各种语言的SDK和Demo获取模块数据:

http://cloud.usr.cn/development_instruction.html

详细操作见:http://www.usr.cn/Download/587.html

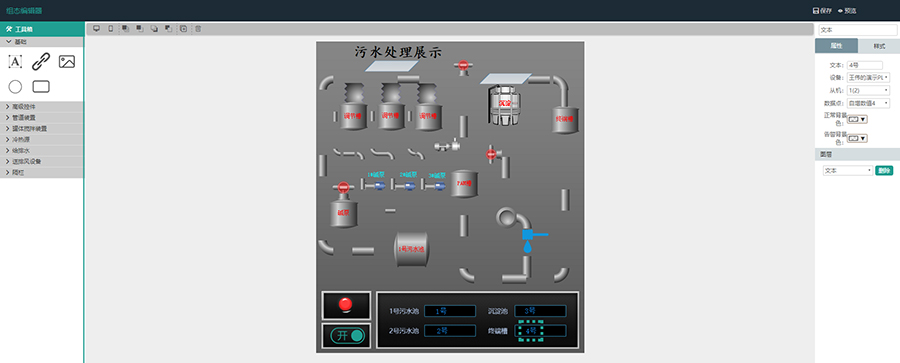

更多功能:云组态应用

即云端数据解析,透传云不仅是数据透传,更能实现上传的数据解析、报警推送、数据存储等。已支持标准的Modbus、DL/T645等行业协议,操作方法参考:http://cloud.usr.cn/simple_instruction.html


稳恒NB-IoT模块+电信SIM卡资费套餐

中国电信NB-IoT网络是目前国内商用最早、覆盖最全的运营商网络。为了推动NB-IoT产业的快速发展与落地,有人物联网与中国电信达成战略合作,借助中国电信遍及全国的NB-IoT网络,推出“稳恒NB-IoT模块+电信SIM卡”配套销售模式,替客户算好经济账,从1年、3年、5年、8年多个维度提供前所未有的资费优惠,真正帮客户降低实际的使用成本。





产品特点



NB-IoT模块的高覆盖强穿透特点

高覆盖 强穿透

NB-IoT的接收灵敏度高,穿透力强。可用于地下深井数据传输,无需在井口外接天线。
NB-IoT的终端接入数是GSM的50-100倍,网络覆盖范围比GSM增强20dBm,覆盖面积扩大100倍。

NB-IoT模块的超低功耗特点

超低功耗

NB-IoT可实现超长时间待机,PSM状态下功耗可达5μA

NB-IoT模块的六层电路板设计特点



更多扩展功能

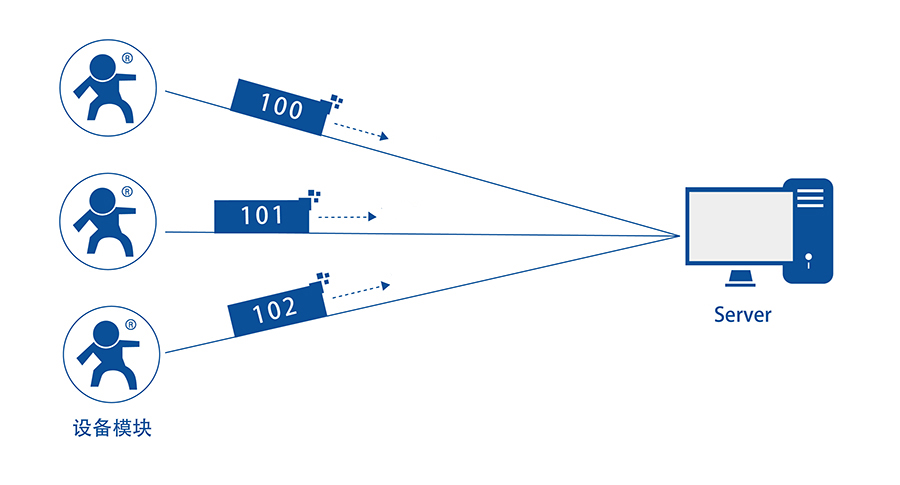

注册包机制

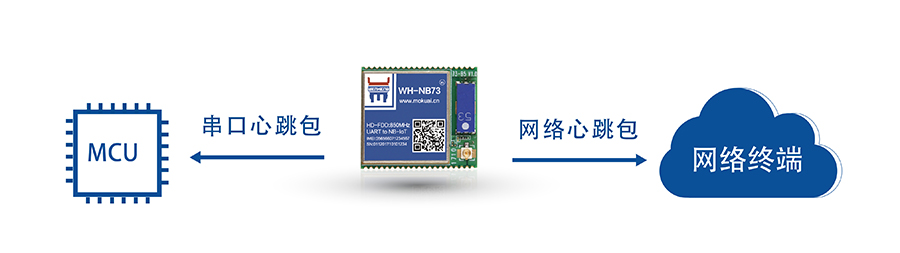

心跳包机制

仅在NET透传模式下支持注册包和心跳包功能。



应用领域

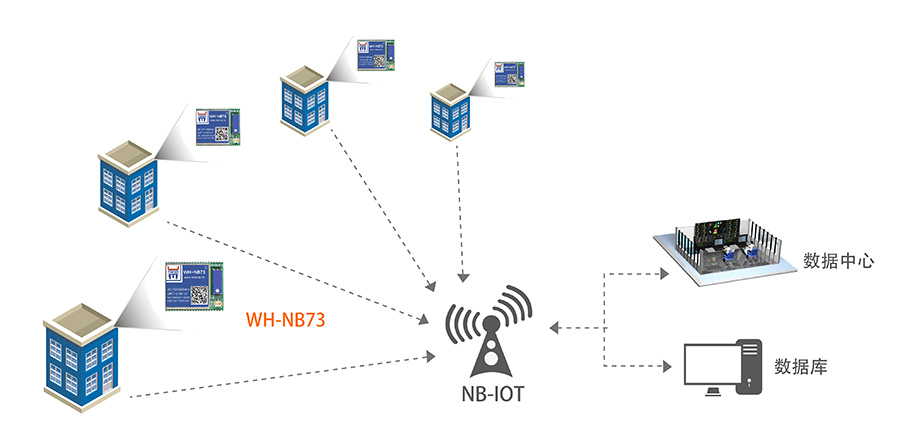

案例1:智能表计解决方案

  智能表计可用于水、电、气、热等计量表。NB-IoT远程抄表在继承了GPRS远程抄表功能的同时还拥有海量容量,相同基站通讯用户容量是GPRS远程抄表的10倍。在相同的使用环境条件下NB-IoT模块的待机时间可长达10年以上,新技术信号覆盖更强,可覆盖到室内与地下室。

NB-IOT模块的智能表计解决方案

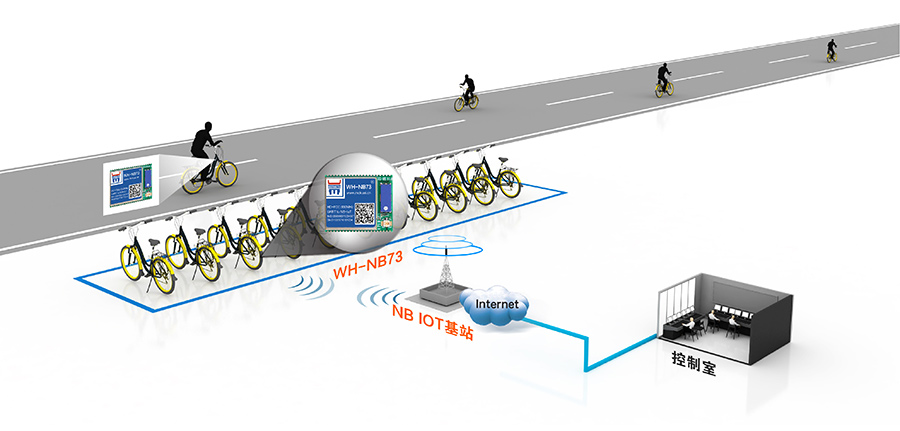

案例2:共享支付解决方案

  NB73的广覆盖力可轻松查找停留在任何环境下的共享单车,包括地下室或地下车库中停放的单车。并且可实现每小区5万用户的容量。电池运行长达10年以上,且运营商的成本较低。

NB-IOT模块的共享支付解决方案

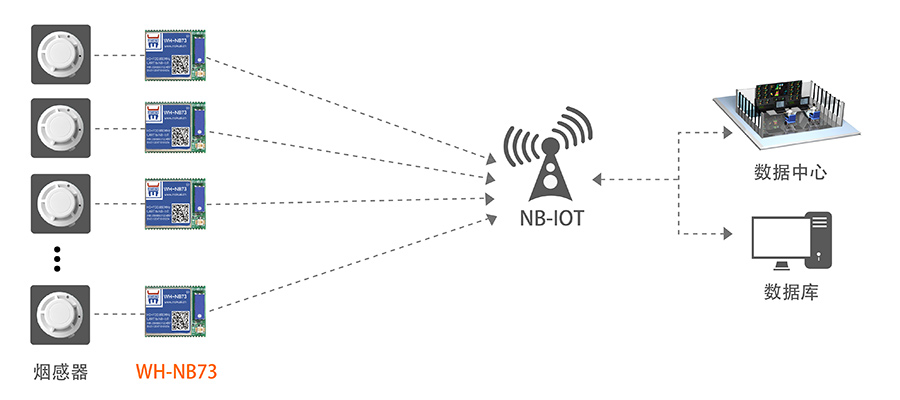

案例3:烟感传输解决方案

  NB73的低功耗超长待机工作,全天候提供数据传输,NB-IoT拥有海量的连接数,同时接入的烟感器可高达到5万个以上,可满足海量的烟感器同时接入。并且NB-IoT适合更多安装场景,可覆盖至室内和地下室。无须担心信号覆盖问题,也不需要专业人员维护安装。

NB-IOT模块的共享支付解决方案

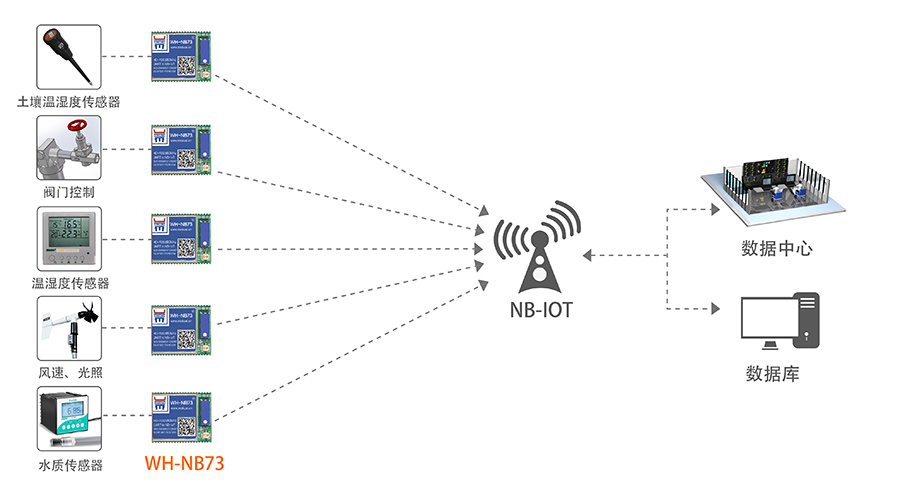

案例4:智慧农业解决方案

  NB73可实现农业灌溉、病虫、施肥等状态的数据传输,全面提升农场生产管理水平,减少传统的生产成本,及时有效的了解农作物生长状态,提高经济效益。

NB-IOT模块的智慧农业解决方案

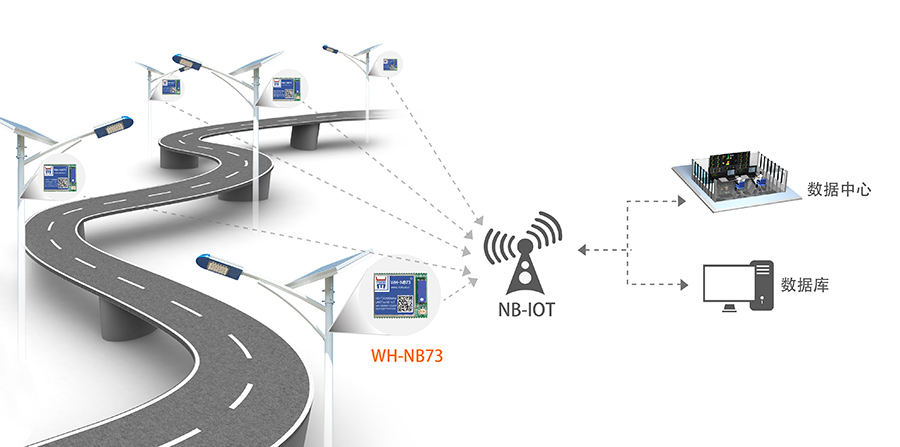

案例5:智慧城市解决方案

  通过NB73可管理城市每一盏路灯,通信容量大,不会担心路灯过多过于密集导致个体无法通讯的情况。并且实现分布式控制,可掌握每一盏路灯的工作状况、位置、消耗、报警灯信息,降低人力成本,提高管理效率,有效节约能源。

NB-IOT模块的智慧农业解决方案

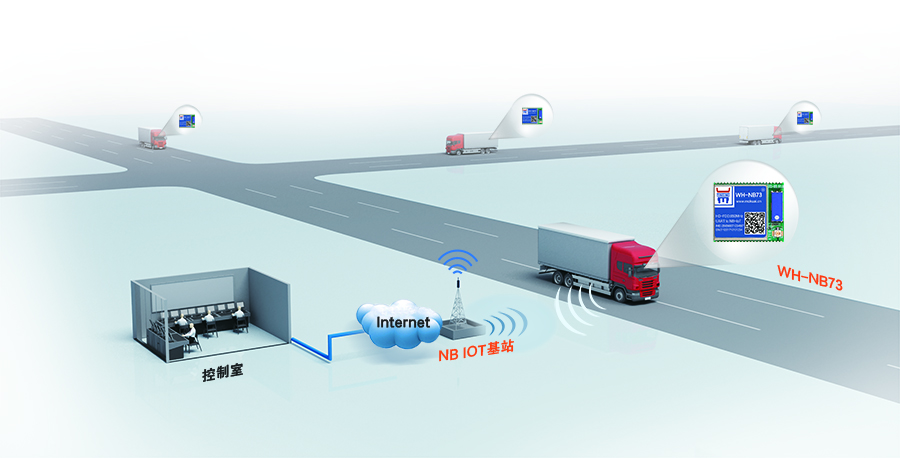

案例6:物流定位跟踪解决方案

  智慧物流通常使用带有定位和通信功能的跟踪器,而跟踪器的数据上传频率在分钟级别或更长时间,数据量较小,移动速率要求不高,但需要NB-IoT的广域网强覆盖的信号到达率和低功耗带来的省电方式。

NB-IOT模块的物流定位跟踪解决方案



分类

参数

取值

无线参数

工作频段

WH-NB73-B5: 上行: 824~849MHz

下行: 869~894MHz

WH-NB73-B8: 上行: 880-915MHz

下行: 925~960MHz

发射功率

发射功率:23dBm~-40dBm

接收灵敏度

-115dBm

天线选项

焊盘/IPEX/内置天线

硬件参数

数据接口

UART:4800bps, 9600bps, 57600bps, 115200bps

工作电压

3.1V~4.2V,推荐3.8V

工作电流

Active模式下最大发射电流268mA@3V8

Active模式下接收电流64.5mA@3V8

Idle电流 4.3mA@3V8

PSM电流 5μA@3V8(简单透传模式下为10μA@3V8)

工作温度

-30℃ ~ +85℃

扩展温度:-40℃ ~ +85℃

在扩展温度内,模块发射功率等射频性能可能下降,超出3GPP一致性要求。

储存温度

-40℃ ~ +85℃

工作湿度

5%~95%RH(无凝露)

储存湿度

5%~95%RH(无凝露)

尺寸

尺寸:27.99mm x24.50mm x 2.80mm

封装接口

SMT表贴
