NB-IoT模组 NET透传模式---UDP透传基本测试
2019-07-20
注意：
1、电信NB卡不支持连接未加入电信白名单的私有服务器，我司已将UDP测试服务器118.190.93.84写入我司所售NB卡的白名单，所以可以连接测试。
2、移动和联通暂无限制

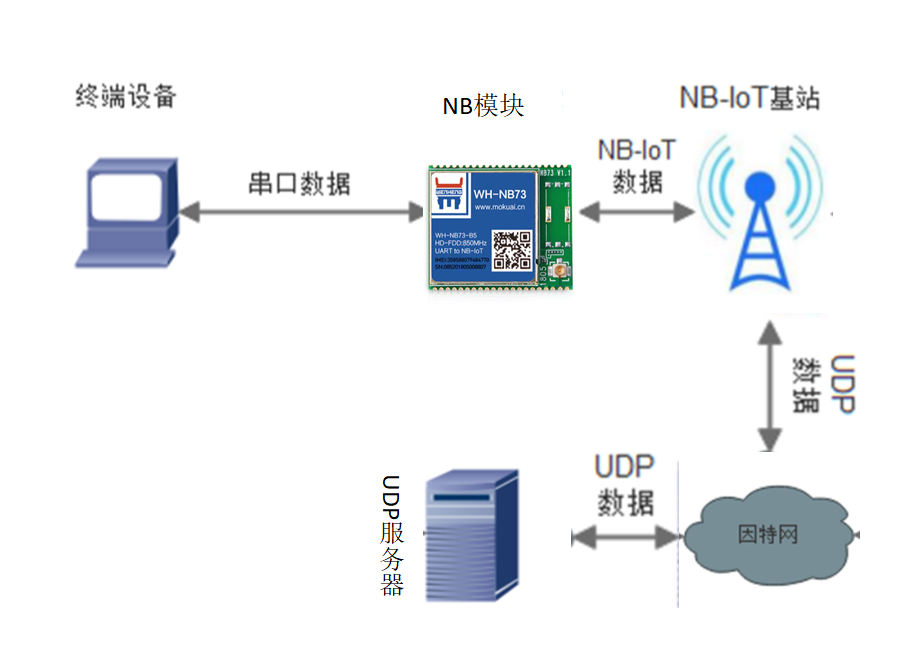

一、数据流向
二、测试：
正确安装NB卡：

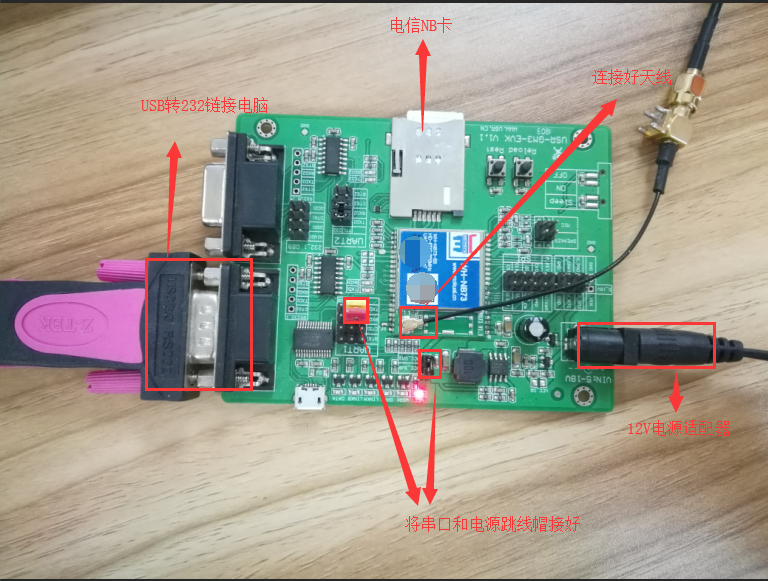

硬件连接：
将NB73焊接在底板上，用USB转232串口线连接PC的USB接口和底板上对应的通信串口，连接好天线和sim卡。

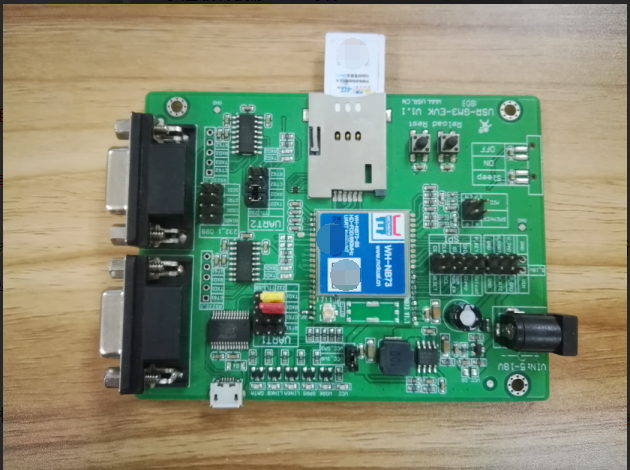

NB73配套测试底板（二选一即可）：
测试：

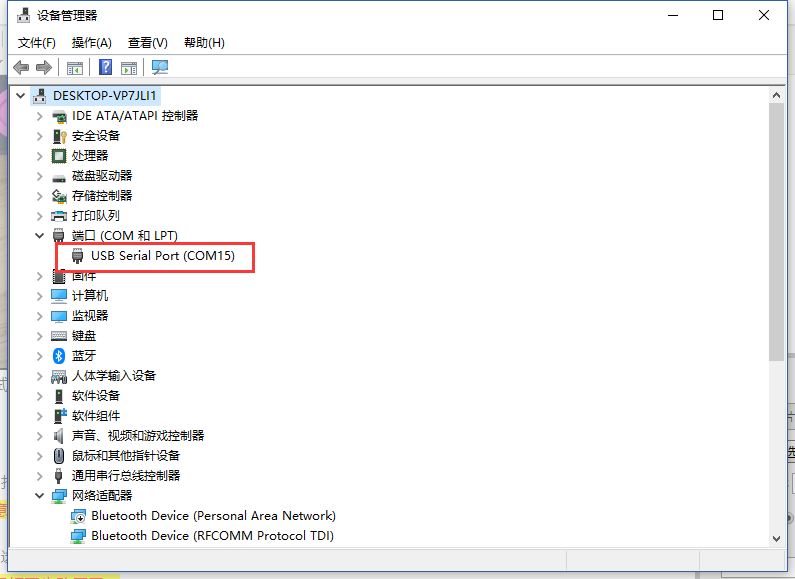

注意：若设备管理器里无串口显示，可能是串口线有问题或者电脑没有串口驱动，可以换根串口线或者用驱动精灵等软件修复一下串口驱动

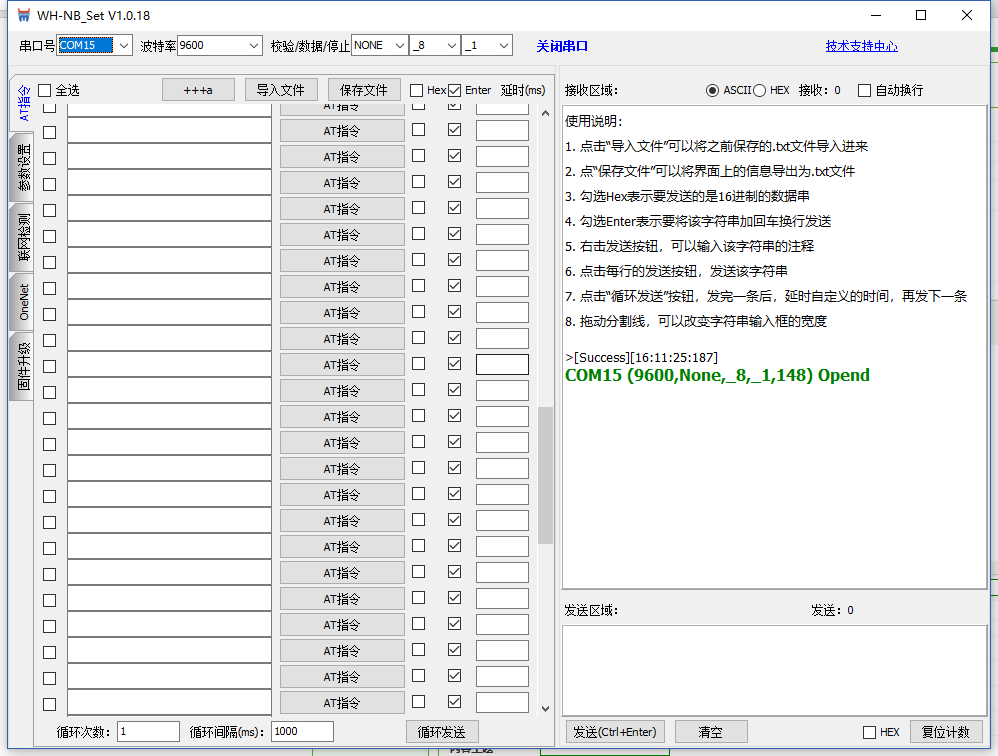

2、选择对应的串口号、波特率等参数，打开串口，串口参数出厂默认9600/NONE/8/1。
串口打开失败原因：
1>串口不存在。选择的串口号不是设备连接电脑对应的串口
2>串口被占用。同一个串口不能被多个串口软件打开，可以检查一下电脑上是否有其他软件打开了该串口

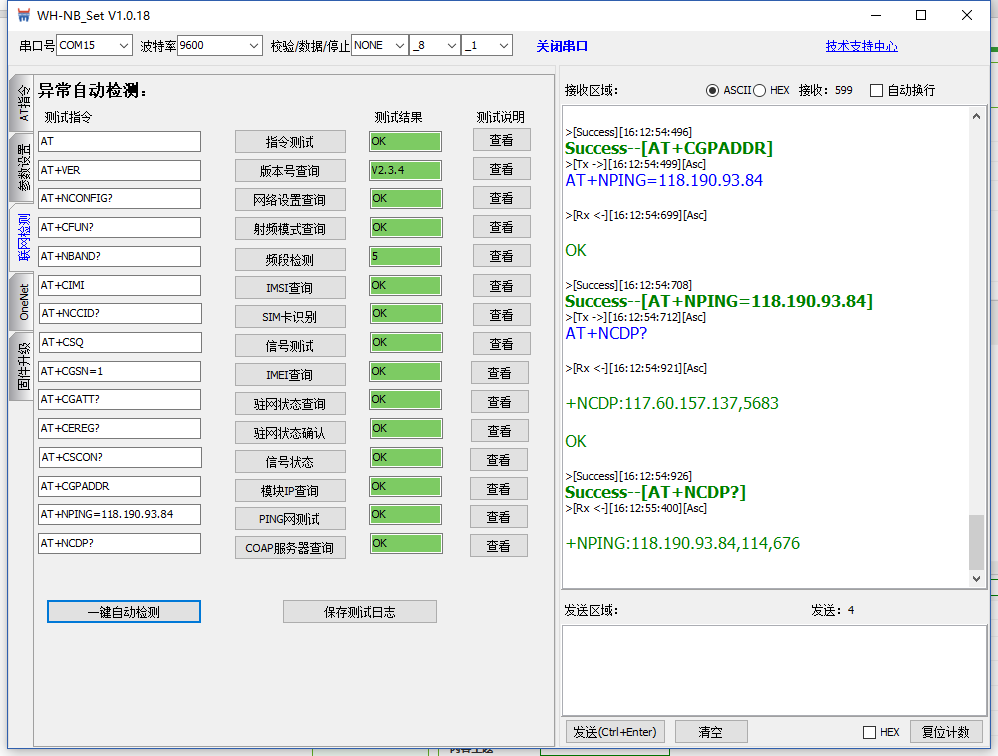

3、 联网检测
为了确保模块能够正常使用，先用一件联网检测测试是否能够全部通过，若全部OK，则模块正常，可以联网通信。若有选项error，可以点击对应的查看按钮，根据提示检查硬件设置等。
注意：
1> 模块出厂默认在cmd模式下，可以直接用AT指令进行配置
2>若模块非出厂状态，之前已经配置为net透传或者coap透传，或者之前忘记配置为什么模式了，可以点击进入配置状态按钮，看是否返回OK，若返回OK则进入配置成功，可以读取一下当前参数，看一下之前配置为什么模式。

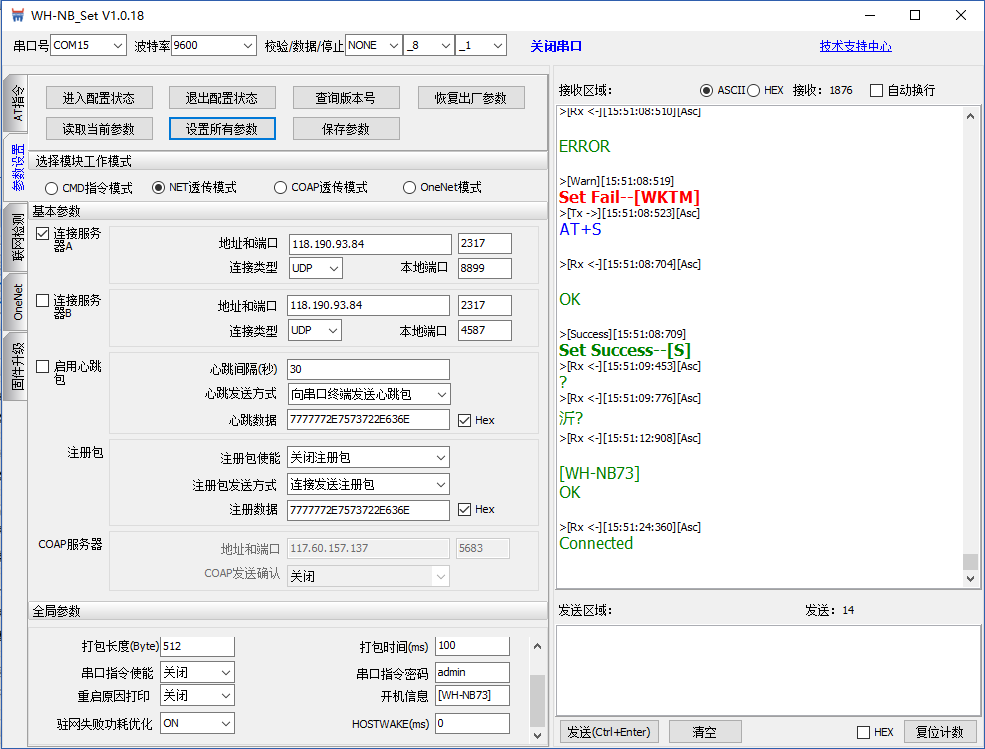

选择net透传模式，勾选连接服务器A，填写UDP服务器的IP和端口,类型为UDP，本地端口可任意。
注意：
1>由于电信运营商的限制，电信NB卡不支持连接未加入电信白名单的私有服务器
2> 我司已将UDP测试服务器118.190.93.84:2317写入我司所售NB卡的白名单，所以可以连接测试。
3> 若连接未加入白名单的私有服务器，可能会有几分钟或者几包数据可以正常通信，但是之后就会被强制断开的。
填写好参数后，点击设置所有参数，模块便会自动保存参数并重启，待串口打印启动信息（出厂默认[WH-NB73]）,则表示设备启动完成

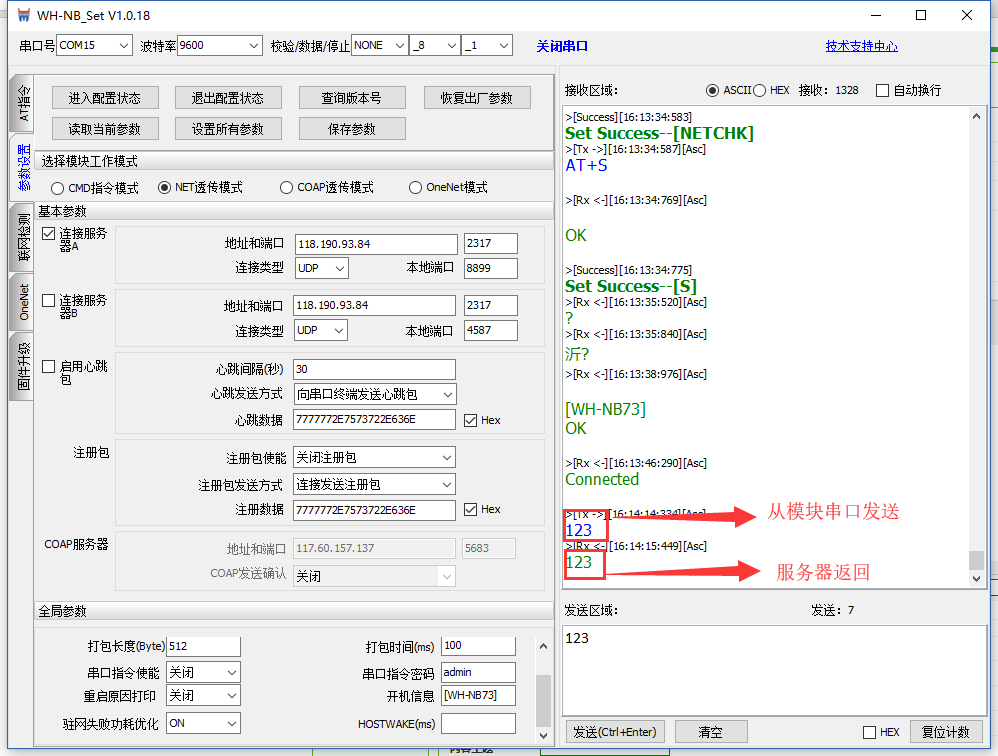

如下所示，测试数据收发。
从串口发送数据，如：123，会收到同样的回复123，则表示联网通信OK
注意：我司UDP测试服务器只是用来测试设备基本通信，现象就是串口发送什么数据，服务器就会返回什么数据，类似自发自收。
