串口转以太网模块 T24系列

工业物联网通讯专家!
认真做好每一件事,设计简单、可靠、价格合理的产品!

  • 所属系列:
    串口转以太网模块 T24系列
  • 产品型号:USR-TCP232-2
  • 产品名称:
    网络转串口RS232 双向透明传输模块
  • 发布时间:2011-08-20
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
  • 应用案例

产品介绍

串口服务器

实现RS232与有线以太网双向透明传输

小体积RS232转以太网串口服务器

网络转串口模块USR-TCP232-2是用来将TCP网络数据包或UDP数据包与RS232接口数据实现透明传输的设备,模块体积小巧,功耗低,搭载ARM处理器,速度快,稳定性高。

这是一款多功能型嵌入式以太网串口数据转换模块, 它内部集成了 TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。

模块集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 230.4Kbps, 具有TCP Server, TCP Client, UDP工作模式, 通过软件轻松配置。

1路RS232串口小体积低成本ARM处理器速度快稳定性高

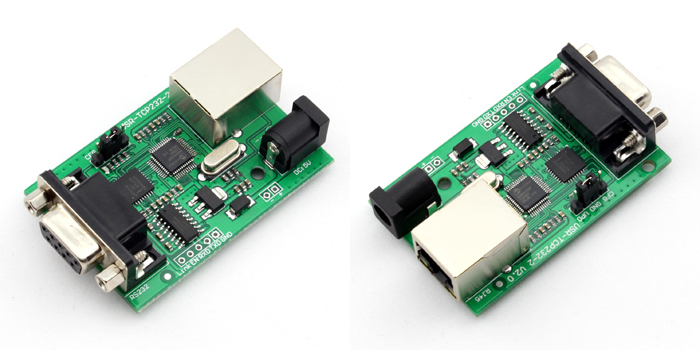

产品图片

串口转以太网

产品特点

功能特点
  • 工作端口,目标IP地址和端口均可设定;
  • TCPServer模式下支持4个客户端同时连接;
  • 工具软件:模块配置软件、TCP/UDP测试工具、串口调试软件;
  • 配置方式:串口和网络均支持;

产品应用

利用USR-TCP232-2实现RS232与以太网通讯的透明传输。

RS232与以太网通讯的透明传输

系统信息

  • 处理器
  • ARM
  • Flash
  • 32K字节

以太网

  • 端口数
  • 1
  • 接口标准
  • RJ45
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 2KV电磁隔离
  • 网络协议
  • IP,TCP,UDP,ARP,ICMP
  • 缓存
  • 发送:2K字节,接收:1K字节

串口

  • 端口数
  • 1
  • 接口标准
  • RS-232:DB9孔式
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,1.5,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • RS-232:300~460.8K
  • 流控
  • 缓存
  • 接收:800字节

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 上位机设置软件,串口指令

基本参数

  • 尺寸
  • 60 x 40 x 23(mm)
  • 工作温度
  • -25 ~ 75°C
  • 保存环境
  • -45 ~ 105°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 5 ~ 7 V
  • 工作电流
  • 150mA(Aver)@5V
  • 功耗
  • <1W

更多

  • 安规认证
  • CE,FCC
  • 保修期
  • 2年
  • 配件
