  • 产品型号:USR-TCP232-E
  • 产品名称:
    双UART转以太网 UART转RJ45 串口服务器模块
  • 发布时间:2012-07-19
  • 售后服务:客户支持中心
  • 概 述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
  • 应用案例

停产说明

E45系列将全面升级为M4系列,内核由原来的Cortex-M3升级为Cortex-M4,主频高达120MHz。TCP232-E升级版为USR-TCP232-E2,售价保持不变。

产品介绍

串口转以太网模块

TTL串口与有线以太网双向透明传输

嵌入式TTL串口转以太网模块

多功能串口转以太网转换器USR-TCP232-E是用来将TCP网络数据包或UDP数据包与与TTL串口数据实现透明传输的设备,功耗低,搭载ARM处理器,速度快,稳定性高。

这是一款多功能以太网串口数据转换模块, 它内部集成了TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。

模块集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 230.4Kbps,具有TCP Server, TCP Client, UDP, Httpd Client, TCP Auto, WEB to Serial等工作模式,通过网页或软件轻松配置。

2路TTL串口 双串口可同时工作 嵌入式支持DHCP网页设置

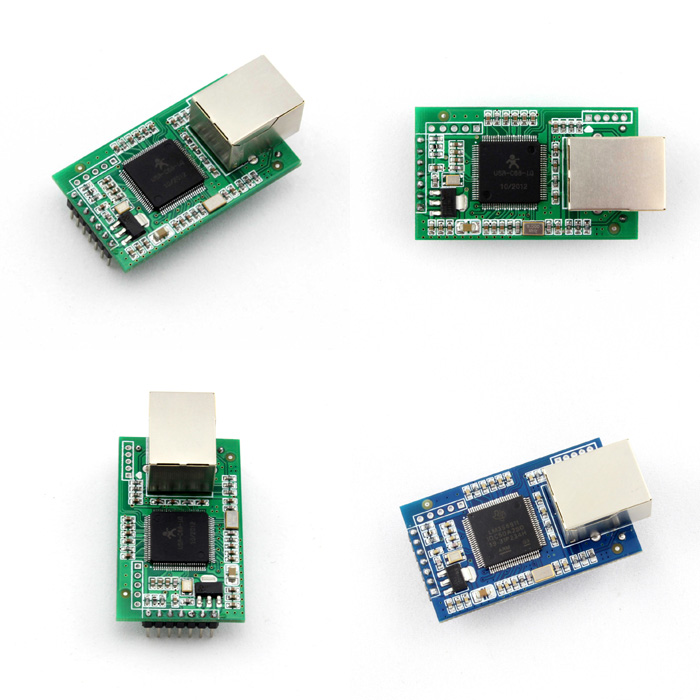

产品图片

以太网模块

产品特点

功能特点
  • 支持双TTL串口同时工作;
  • 通过端口号区分与哪个串口关联;
  • 支持虚拟串口工作方式,提供相应软件;
  • 支持DHCP自动获取IP,可以通过UDP广播协议查询网络内的设备;
  • 为VIP客户提供设置协议,可以将参数设置功能集成到用户的应用软件中;
  • 内置网页,可通过网页进行参数设置,可为用户定制网页;
  • 可通过UDP方式设置,提供设置协议和设置软件源代码;
  • 可通过串口命令进行参数设置,提供设置协议;
  • Reload按键,一键恢复默认设置,不怕设置错;
  • RJ45状态指示灯,RJ45接口内置隔离变压器,2KV隔离;
  • 从IEEE购买的全球唯一MAC地址,也可留给用户自定义MAC地址;
  • 支持通过网络升级程序;
  • 支持DNS:服务器地址支持域名;
  • 支持http server端口(默认80)更改;
HTTPD Clinet功能

下图是USR-TCP232-E45系列(E45系列:-E/-ED/-400/-401/-500/-504/-52E/-52PE)产品独有HTTPD client 功能介绍:串口收到数据后,可以发往普通的网页服务器,服务器上的编程人员不需要懂TCPIP知识,只需要普通的网页编程(如PHP JSP ASP)即可处理远 程串口采集的数据。

HTTPD Clinet功能
网页转串口功能

强大的全新功能上线,网页到串口的双向收发互转,通过点击网页的按钮向串口发送数据,串口收到数据后网页可以显示出来。

网页转串口功能

产品应用

为方便用户使用,我们为模块设计了评估底板,底板上有RS232转TTL转换电路,方便用户与计算机进行通讯。

模块的默认配置为:

IP地址: 192.168.0.7

子网掩码:255.255.255.0

默认网关:192.168.0.1

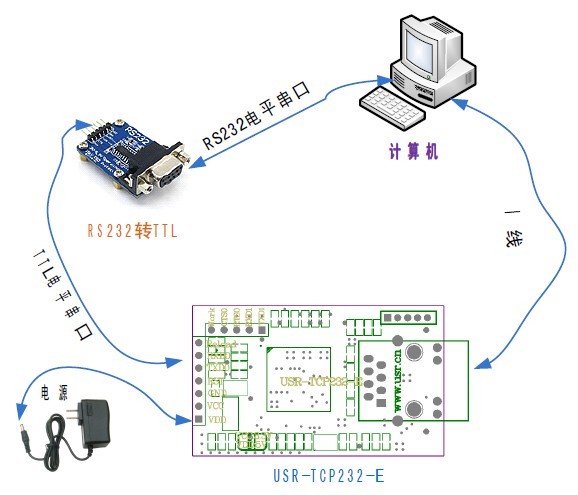

以太网模块应用

要进行简单测试,可以将模块和计算机通过网线相连,也可以将模块和电脑同时接到交换机或者路由器上,不用区分交叉和直连网线,模块有自动切换功能,并将计算机的IP改为192.168.0.*,比如我们测试改为192.168.0.201。

以太网模块测试图

将模块的串口通过TTL转RS232转接线连到电脑,如果你使用TTL转USB转接线,请一定注意转接线的品质,目前市面上大部分低价格的USB转TTL模块不过关。

给模块供电,5V连到VDD或者3.3V 连到VCC,电压要稳,电流至少保证150MA。

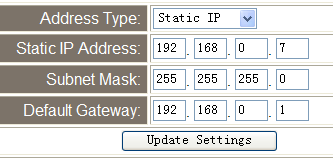

模块支持DHCP,支持WEB配置,支持双串口同时工作

系统信息

  • 处理器
  • ARM
  • Flash
  • 512K字节

以太网

  • 端口数
  • 1
  • 接口标准
  • 8针RJ45
  • 速率
  • 10/100 Mbps,MDI/MDIX交叉直连自动切换
  • 保护
  • 2KV电磁隔离
  • 网络协议
  • IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client
  • 接收缓存
  • 最大支持16K字节缓存

串口

  • 端口数
  • 2(2路TTL串口,支持同时工作)
  • 接口标准
  • TTL串口:2.54插针 3.3V
  • 数据位
  • 5,6,7,8
  • 停止位
  • 1,1.5,2
  • 校验位
  • None,Even,Odd,Space,Mark
  • 波特率
  • TTL串口:110 bps ~ 1024K bps
  • 流控
  • RTS/CTS
  • 缓存
  • 收发各2K字节
  • RS-485上下拉电阻
  • 无,预留485收发控制脚

软件

  • 虚拟串口(USR-VCOM)
  • Windows 2000或更高(32位/64位)
  • 配置方式
  • 内置网页,上位机设置软件,串口指令

基本参数

  • 尺寸
  • 55 x 30 x 23.2(mm)含网口和插针
  • 工作温度
  • -40 ~ 85°C(工业级)
  • 保存环境
  • -40 ~ 85°C,5 ~ 95% RH(无凝露)
  • 输入电压
  • DC 3.3 / 5 V
  • 工作电流
  • 200mA(MAX)@ 5V
  • 功耗
  • <1W

更多

  • 安规认证
  • CE,FCC,ROHS
  • 保修期
  • 2年
  • 配件
