产品介绍

多功能串口转以太网转换器

实现RS485/RS422与有线以太网双向透明传输

TCP/IP串口协议转换器 USR-TCP232-442是用来将TCP网络数据包或UDP数据包与RS485/RS422接口数据实现透明传输的设备，模块体积小巧，功耗低，搭载ARM处理器，速度快，稳定性高。

这是一款多功能型嵌入式以太网串口数据转换模块, 它内部集成了 TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。

模块集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 230.4Kbps, 具有TCP Client, UDP工作模式, 通过软件轻松配置。

RS485/RS422转以太网模块是用来将TCP网络数据包或UDP数据包与RS485或RS422接口数据实现透明传输的设备，产品体积小巧，功耗低。串口设备联网服务器模块是为连接工业自动化串口设备， 如PLC、 传感器、 仪表、 电机、 驱动器、 条码阅读器和显示器等而设计的。广泛应用于考勤机、门禁系统、售饭机、POS系统、楼宇控制、消防监控、银行系统、机房监控、UPS监控、电力、油田、环境监测、工业应用等领域 所有需要将串口设备的数据联网管理的地方，都可以使用串口设备联网服务器解决。

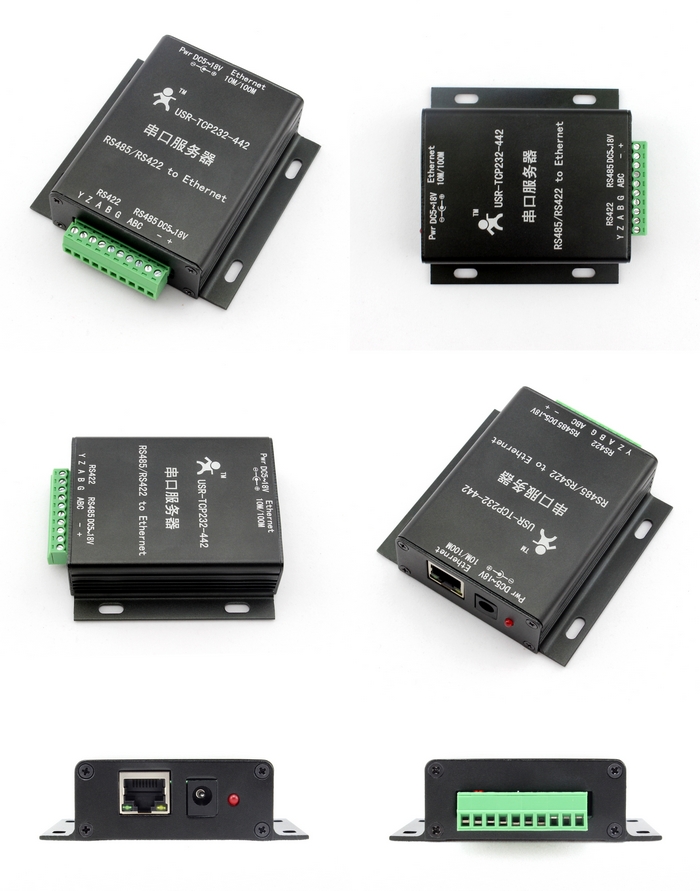

产品图片

产品特点

• 10/100M自适应以太网接口;
• 支持AUTOMDI/MDIX，可使用交叉网线或平行网线连接;
• 波特率300~230400bps可以设置;
• 工作方式可选择TCPServer,TCPClient,UDP工作模式;
• 工作端口，目标IP地址和端口均可设定;
• 网络断开后自动断开连接，保证整个网络可靠的建立TCP连接;
• 灵活的串口数据分帧设置，满足用户各种分包需求;
• 提供配套的TCPIP编程资料;
• UDP方式下禁止了包广播，比同类产品抗干扰能力强;
• 支持全自动方案，无须一个配置参数;

• 32位ARMCPU;
• LA以太网:10/100Mbps;保护:内建2KV电磁隔离;
• 串口RS422/RS485/TTL×1:TXD、RXD、GND;
• 串口速率:波特率:从2400到115.2kbps可设置，最高可达3Mbps;
• 协议:ETHERET、ARP、IP、UDP、TCP、DHCP、DNS;
• 工具软件:模块配置软件、TCP/UDP测试工具、串口调试软件;
• 配置方式: 串口;
• 电源:输入电源:5VDC;
• 机械参数:尺寸(L×W×H):33×16.8×13.6(mm);
• 工作温度:工业级:-25~75°C;
• 保存环境:-40~85°C,5~95%RH

• 双电源输入接口
• 工作电压：5V
• 模块电流：最大200mA
• 工作温度：-25~75°C
• 保存温度：-40~85°C
• 保存湿度：5%-95%RH

装箱清单

• 1. 串口服务器一台
• 2. 母对母交叉串口线一根
• 3. 电源5v适配器一个
